OPEL VIVARO B 2017.5 Priručnik za vlasnika (in Croatian)

Spremište79Ovisno o vozilu, ušice za učvršćenje
tereta mogu se nalaziti iza maske u
bočnoj stjenci. Za pristup ušicama za
učvršćenje tereta, skinite masku
povlačenjem prema gore i stavite je u
jedan od stražnjih džepova za
spremanje.
Maksimalna sila na ušicama za
učvršćenje tereta ne smije prekoračiti 500 daN/5 kN/5000 N.
Ovisno o zemlji, na pločici se može
prikazati maksimalna sila.
Napomena
Podaci na pločici uvijek imaju
prednost nad podacima u ovom
priručniku.
Informacije o opterećenju 3 81.
Sigurnosna mreža
Iza prednjih ili stražnjih sjedala mogu
se ugraditi dvije različite sigurnosne
mreže.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Otpustite poklopce u krovnoj oblozi
(pomoću odvijača s ravnom oštricom) kako biste pristupili pričvršćenjima,
zatim umetnite šipke mrežice
prtljažnika u lijeva i desna pričvrsna
mjesta i učvrstite.
Pričvrstite trake za ušice ili prstene za
učvršćenje tereta iza sjedala, a zatim
zategnite trake.
Uklanjanje
Olabavite trake i otkvačite trake od
ušica ili prstena za učvršćenje tereta. Skinite šipke mrežice s njihovih
pričvrsnih lokacija i zatvorite
poklopce.

80SpremišteRešetka u teretnom
prostoru
Vozila s prozorom u pregradnoj
stjenci kabine mogu imati metalnu
rešetku na strani prtljažnika.
Ovisno o vozilu, vozila bez pregrade
u kabini mogu imati sigurnosnu
rešetku iza prednjih sjedala.
Kombi vozila mogu imati sigurnosnu
rešetku iza sjedala 2. reda.
Napomena
Rešetka ili mreža pruža zaštitu od
predmeta iz prtljažnika koji lete u
slučaju naglog kočenja, iznenadne
promjene smjera ili nezgode.
Informacije o opterećenju 3 81.
Trokut upozorenja
Trokut upozorenja se može spremiti u prostor ispod sjedala.
Spremište ispod sjedala 3 75.
Komplet za prvu pomoć Komplet za prvu pomoć može se
spremiti u prostor ispod sjedala.
Spremište ispod sjedala 3 75.

Spremište81Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Napomena
Ako su montirane gume veličine
215/60 R17 C, prije ugradnje
krovnog nosača posavjetujte se s
radionicom.
Za više informacija, pogledajte
"Informacije o opterećenju" u
nastavku.Informacije o
opterećenju
● Teški predmeti u teretnom prostoru trebali bi se
ravnomjerno raporediti i postaviti
što je više moguće naprijed. Ako
se predmeti mogu slagati, teže predmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 78.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Na instrumentnu ploču ne postavljajte nikakve predmete.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokiratislobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom. Osim toga,
registarska pločica je jasno
vidljiva i pravilno osvijetljena samo kad su vrata zatvorena.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 212) i
EC mase praznog vozila.
Za izračunavanje nosivosti,
unesite podatke Vašeg vozila u
tablicu masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje težinu vozača (68 kg),
prtljagu (7 kg) i sve tekućine

82Spremište(spremnik za gorivo napunjen90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dozvoljena nosivost krova iznosi
200 kg za H1 izvedbe visine
krova i 150 kg za H2 izvedbe
visine krova (isključuje preinake
za kabinu-platformu). Krovno
opterećenje je kombinirana
težina krovnog nosača i tereta.

Instrumenti i kontrole83Instrumenti i
kontroleKontrole ....................................... 84
Podešavanje kola upravljača .....84
Kontrole na kolu upravljača .......84
Sirena ........................................ 84
Kontrole na kolu upravljača .......84
Brisač/sustav pranja vjetrobrana ............................... 85
Brisač/sustav pranja stražnjeg prozora ..................................... 86
Temperatura okoline .................87
Sat ............................................. 87
Priključci za napajanje ...............88
Upaljač za cigarete ....................89
Pepeljare ................................... 89
Kontrolna svjetla, mjerači i
indikatori ...................................... 90
Sklop instrumenata ....................90
Brzinomjer ................................. 90
Brojač kilometara .......................91
Brojač dnevno prijeđenih kilometara ................................. 91
Mjerač broja okretaja .................91
Mjerač goriva ............................. 91
Mjerač potrošnje goriva .............93Servisni zaslon .......................... 93
Kontrolna svjetla ........................94
Pokazivač smjera ......................96
Podsjetnik za sigurnosni pojas ..97
Zračni jastuci i zatezači pojaseva ................................... 97
Deaktiviranje zračnog jastuka ...97
Sustav punjenja .........................98
Kontrolno svjetlo kvara ..............98
Ubrzo servisiraj vozilo ...............98
Isključite motor .......................... 98
Kočni sustav .............................. 98
Sustav protiv blokiranja kotača (ABS) ........................................ 99
Viši stupanj ................................ 99
Elektronički program stabilnosti ................................. 99
Program elektroničke stabilnosti isključen .................................... 99
Temperatura rashladnog sredstva motora ...................... 100
Predgrijanje ............................. 100
AdBlue ..................................... 100
Sustav kontrole tlaka u gumama ................................. 100
Tlak motornog ulja ...................101
Štednja goriva ......................... 101
Niska razina goriva ..................101
Sustav stop-start .....................101
Vanjsko svjetlo ........................ 101Dugo svjetlo............................. 101
Svjetlo za maglu ......................102
Stražnje svjetlo za maglu ........102
Kontrola brzine ........................ 102
Brzinomjer ............................... 102
Otvorena vrata ......................... 102
Informacijski zasloni ...................102
Informacijski centar vozača .....102
Info zaslon ............................... 103
Poruke vozila ............................. 103
Zvukovi upozorenja .................104
Razina motornog ulja ..............105
Putno računalo .......................... 105
Tahograf .................................... 107

84Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Kontrolom brzine i graniènikom
brzine može se upravljati kontrolama
na kolu upravljaèa.
Kontrola brzine i graniènik brzine
3 153.
Sirena
Pritisnite j.
Sirena će se oglasiti neovisno o
položaju kontakt brave.
Kontrole na kolu upravljača
Infotainment sustavom i priključenim mobilnim telefonom možete upravljati kontrolama na stupu upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.

Instrumenti i kontrole85Brisač/sustav pranja
vjetrobrana
Brisači vjetrobrana7:isključenoAUTO ili P:isprekidani rad ili
automatsko brisanje
upravljano senzorom
za kišu1:sporo2:brzo
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Ručica brisača u položaju AUTO ili
P .
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
doljeAutomatsko brisanje upravljano
senzorom za kišu
Ručica brisača u položaju AUTO ili
P .
Senzor za kišu očitava količinu vode
na vjetrobranu i automatski regulira
učestalost rada brisača vjetrobrana.
Automatsko brisanje treba ponovno
odabrati nakon svakog isključivanja kontakta.
Podesiva osjetljivost senzora za kišu
Zakrenite kotačić za podešavanje
kako bi podesili osjetljivost:niska
osjetljivost:kotačić za
podešavanje
zakrenite prema
gorevisoka
osjetljivost:kotačić za
podešavanje
zakrenite prema
dolje

86Instrumenti i kontrole
Senzor za kišu nalazi se na
vjetrobranskom staklu. Područje oko
senzora održavajte čistim, bez
prašine, prljavštine i leda.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran.
kratko
povlačenje:brisač briše
jednomdugo
povlačenje:brisači će napraviti
nekoliko ciklusa
brisanja
Položaj za održavanje
Ovisno o izvedbi, krak brisača
vjetrobrana može biti opremljen
položajem za održavanje kako bi se
olakšala zamjena metlice brisača.
Prije zamjene metlica brisača, dajte
kontakt i zatim pomaknite krak
brisača do kraja prema dolje; brisač
se zaustavlja u položaju dalje od
poklopca motora.
Zamjena metlica brisača 3 176.
Brisač/sustav pranja stražnjeg prozora
Zakrenite polugu:
7:isključenoe:rad brisačaf:tekućina za pranje se raspršuje
na stražnji prozor

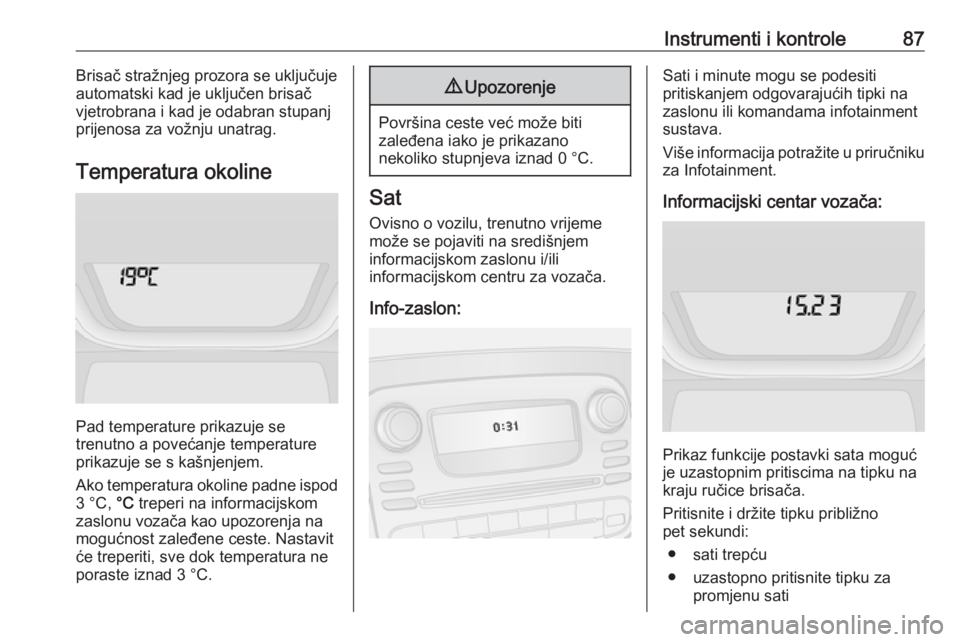

Instrumenti i kontrole87Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.
Ako temperatura okoline padne ispod
3 °C, °C treperi na informacijskom
zaslonu vozača kao upozorenja na
mogućnost zaleđene ceste. Nastavit
će treperiti, sve dok temperatura ne
poraste iznad 3 °C.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Ovisno o vozilu, trenutno vrijeme
može se pojaviti na središnjem
informacijskom zaslonu i/ili
informacijskom centru za vozača.
Info-zaslon:
Sati i minute mogu se podesiti
pritiskanjem odgovarajućih tipki na
zaslonu ili komandama infotainment
sustava.
Više informacija potražite u priručniku
za Infotainment.
Informacijski centar vozača:
Prikaz funkcije postavki sata moguć
je uzastopnim pritiscima na tipku na
kraju ručice brisača.
Pritisnite i držite tipku približno
pet sekundi:
● sati trepću
● uzastopno pritisnite tipku za promjenu sati

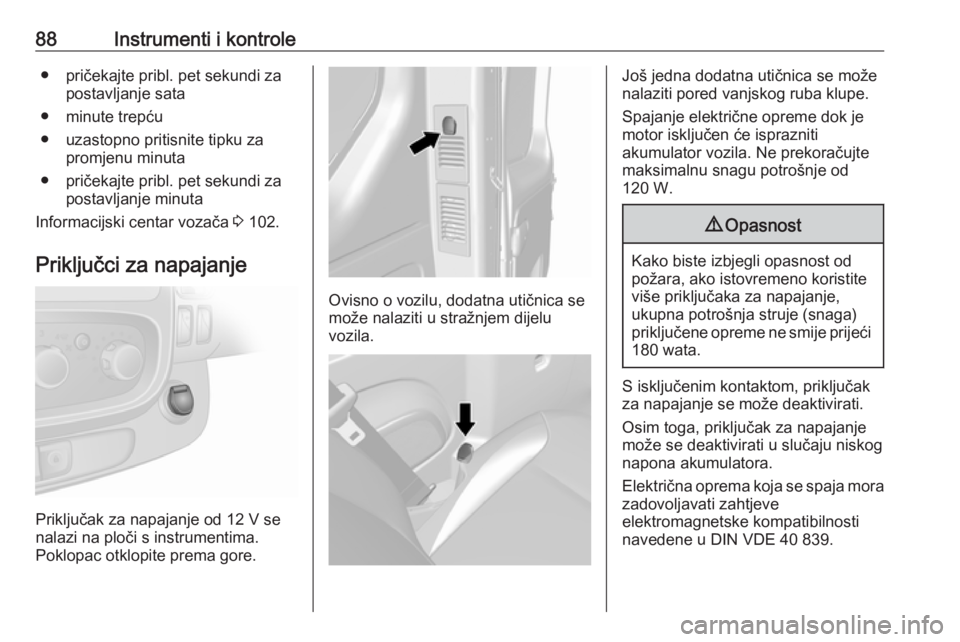

88Instrumenti i kontrole● pričekajte pribl. pet sekundi zapostavljanje sata
● minute trepću
● uzastopno pritisnite tipku za promjenu minuta
● pričekajte pribl. pet sekundi za postavljanje minuta
Informacijski centar vozača 3 102.
Priključci za napajanje
Priključak za napajanje od 12 V se
nalazi na ploči s instrumentima.
Poklopac otklopite prema gore.
Ovisno o vozilu, dodatna utičnica se
može nalaziti u stražnjem dijelu
vozila.
Još jedna dodatna utičnica se može
nalaziti pored vanjskog ruba klupe.
Spajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila. Ne prekoračujte maksimalnu snagu potrošnje od
120 W.9 Opasnost
Kako biste izbjegli opasnost od
požara, ako istovremeno koristite
više priključaka za napajanje,
ukupna potrošnja struje (snaga)
priključene opreme ne smije prijeći 180 wata.
S isključenim kontaktom, priključak
za napajanje se može deaktivirati.
Osim toga, priključak za napajanje
može se deaktivirati u slučaju niskog
napona akumulatora.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
