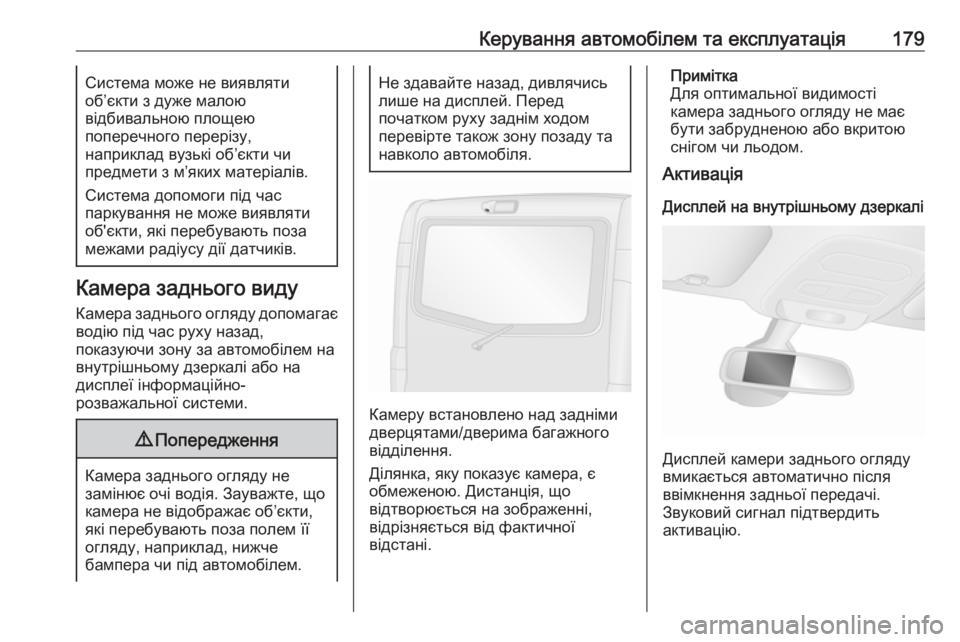

Керування автомобілем та експлуатація179Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не може виявляти
об'єкти, які перебувають поза
межами радіусу дії датчиків.
Камера заднього виду
Камера заднього огляду допомагає водію під час руху назад,
показуючи зону за автомобілем на
внутрішньому дзеркалі або на
дисплеї інформаційно-
розважальної системи.
9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
камера не відображає об’єкти,
які перебувають поза полем її
огляду, наприклад, нижче
бампера чи під автомобілем.
Не здавайте назад, дивлячись
лише на дисплей. Перед
початком руху заднім ходом
перевірте також зону позаду та
навколо автомобіля.
Камеру встановлено над задніми
дверцятами/дверима багажного
відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Примітка
Для оптимальної видимості
камера заднього огляду не має
бути забрудненою або вкритою
снігом чи льодом.
Активація
Дисплей на внутрішньому дзеркалі
Дисплей камери заднього огляду
вмикається автоматично після
ввімкнення задньої передачі.
Звуковий сигнал підтвердить
активацію.

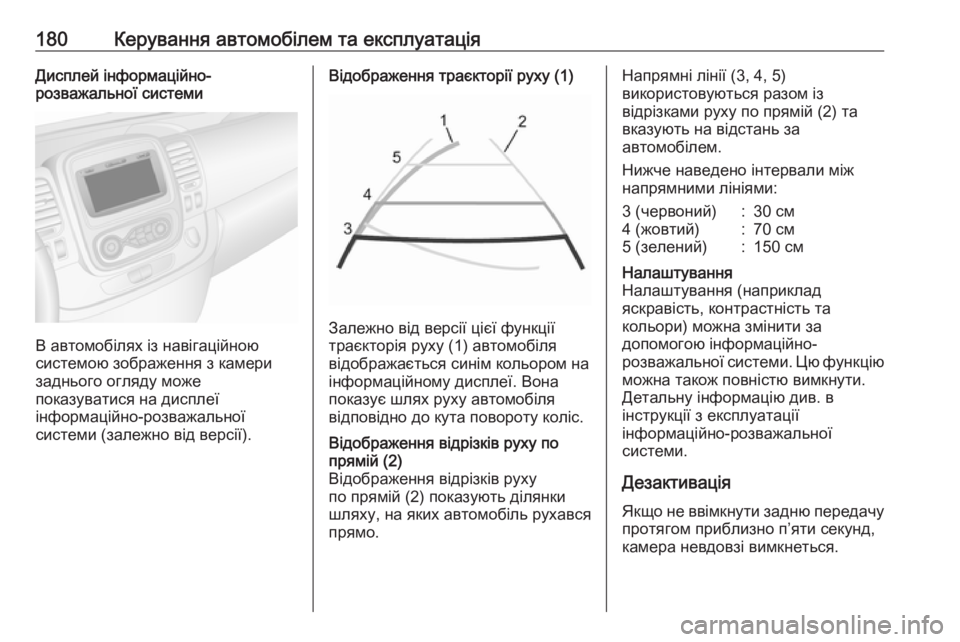

180Керування автомобілем та експлуатаціяДисплей інформаційно-
розважальної системи
В автомобілях із навігаційною
системою зображення з камери
заднього огляду може
показуватися на дисплеї
інформаційно-розважальної
системи (залежно від версії).
Відображення траєкторії руху (1)
Залежно від версії цієї функції
траєкторія руху (1) автомобіля
відображається синім кольором на
інформаційному дисплеї. Вона
показує шлях руху автомобіля
відповідно до кута повороту коліс.
Відображення відрізків руху по
прямій (2)
Відображення відрізків руху
по прямій (2) показують ділянки
шляху, на яких автомобіль рухався
прямо.Напрямні лінії (3, 4, 5)
використовуються разом із
відрізками руху по прямій (2) та
вказують на відстань за
автомобілем.
Нижче наведено інтервали між
напрямними лініями:3 (червоний):30 см4 (жовтий):70 см5 (зелений):150 смНалаштування
Налаштування (наприклад
яскравість, контрастність та
кольори) можна змінити за
допомогою інформаційно-
розважальної системи. Цю функцію
можна також повністю вимкнути.
Детальну інформацію див. в
інструкції з експлуатації
інформаційно-розважальної
системи.
Дезактивація
Якщо не ввімкнути задню передачу протягом приблизно п’яти секунд,
камера невдовзі вимкнеться.

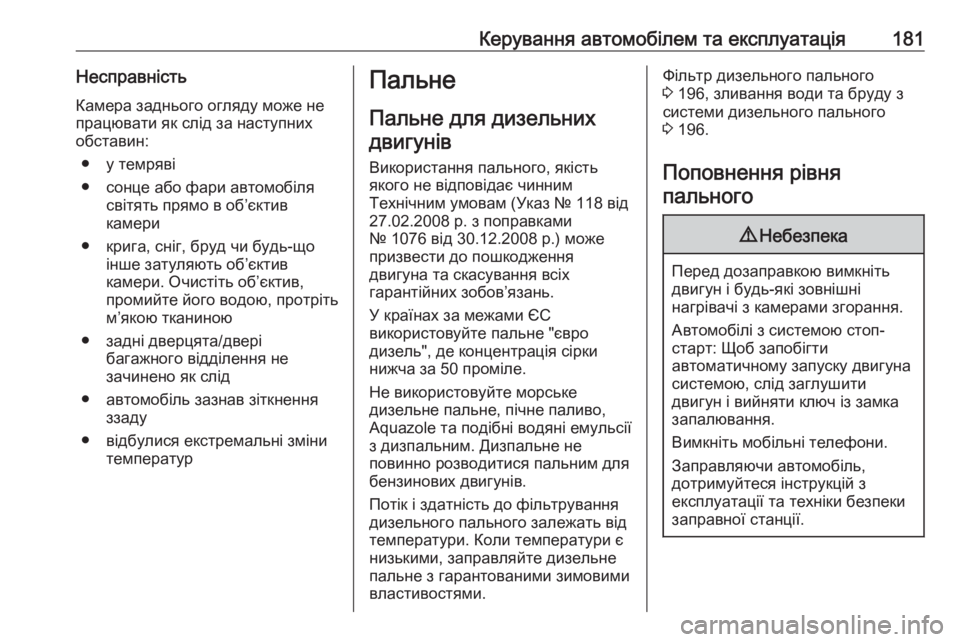

Керування автомобілем та експлуатація181Несправність
Камера заднього огляду може не
працювати як слід за наступних
обставин:
● у темряві
● сонце або фари автомобіля світять прямо в об’єктив
камери
● крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об’єктив,
промийте його водою, протріть
м’якою тканиною
● задні дверцята/двері багажного відділення не
зачинено як слід
● автомобіль зазнав зіткнення ззаду
● відбулися екстремальні зміни температурПальне
Пальне для дизельнихдвигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками
№ 1076 від 30.12.2008 р.) може
призвести до пошкодження
двигуна та скасування всіх
гарантійних зобов’язань.
У країнах за межами ЄС
використовуйте пальне "євро
дизель", де концентрація сірки
нижча за 50 проміле.
Не використовуйте морське
дизельне пальне, пічне паливо,
Aquazole та подібні водяні емульсії
з дизпальним. Дизпальне не
повинно розводитися пальним для
бензинових двигунів.
Потік і здатність до фільтрування
дизельного пального залежать від
температури. Коли температури є
низькими, заправляйте дизельне
пальне з гарантованими зимовими
властивостями.Фільтр дизельного пального
3 196, зливання води та бруду з
системи дизельного пального
3 196.
Поповнення рівня
пального9 Небезпека
Перед дозаправкою вимкніть
двигун і будь-які зовнішні
нагрівачі з камерами згорання.
Автомобілі з системою стоп-
старт: Щоб запобігти
автоматичному запуску двигуна системою, слід заглушити
двигун і вийняти ключ із замка
запалювання.
Вимкніть мобільні телефони.
Заправляючи автомобіль,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.

182Керування автомобілем та експлуатація9Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Щоб показники
були точними, уникайте
дозаправлення дрібними
порціями (зокрема, менше
п'яти літрів).
Відкидний люк заливної горловини
паливного бака розміщений на
лівому боці автомобіля.
Відкидний люк заливної горловини
паливного бака можна відчинити
лише за умови, що автомобіль
відімкнено та відчинено ліві
дверцята.
Примітка
Не відкривайте ліві зсувні бокові двері під час заправляння
автомобіля.
Відкрийте люк, потягнувши його на
себе.Обережно
У автомобілях, де
використовується рідина
AdBlue, захисний ковпачок
бачка для рідини AdBlue
знаходиться внизу і має синій
колір 3 158 , а кришка горловини
паливного баку має чорний
колір і знаходиться вгорі (на
рисунку позначена стрілкою).
У випадку заправки
невідповідним типом палива не
заводьте двигун. Негайно
зверніться по допомогу на
станцію технічного
обслуговування.
Відкрийте кришку заливної
горловини, відкрутивши її проти
годинникової стрілки.
Кришка заливної горловини може
утримуватися скобою на
відкидному люку.
Для заправки пального повністю
вставте пістолет бензоколонки і
увімкніть його.

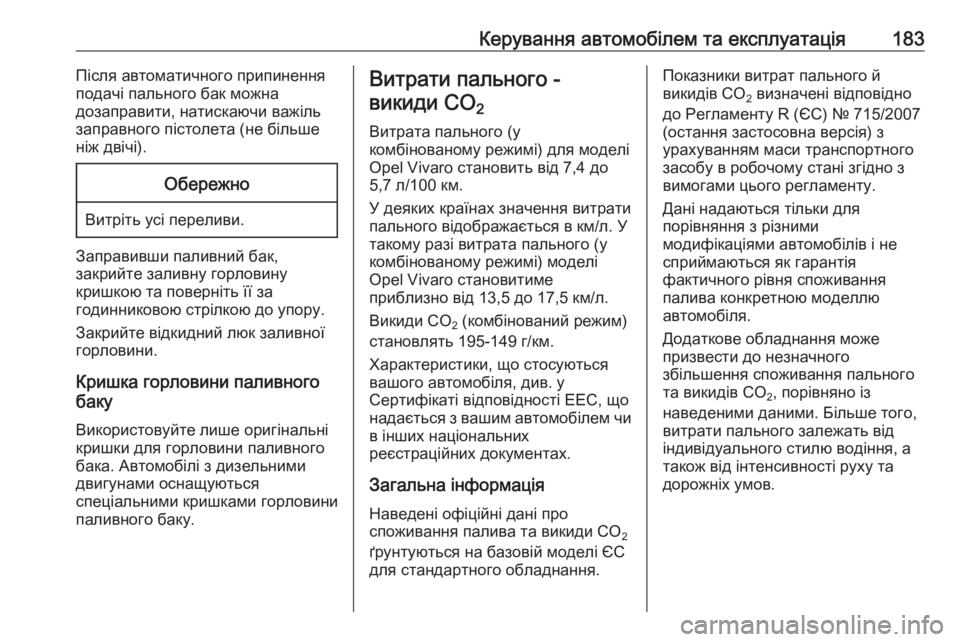

Керування автомобілем та експлуатація183Після автоматичного припинення
подачі пального бак можна
дозаправити, натискаючи важіль
заправного пістолета (не більше
ніж двічі).Обережно
Витріть усі переливи.
Заправивши паливний бак,
закрийте заливну горловину
кришкою та поверніть її за
годинниковою стрілкою до упору.
Закрийте відкидний люк заливної
горловини.
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального -
викиди CO 2
Витрата пального (у
комбінованому режимі) для моделі
Opel Vivaro становить від 7,4 до 5,7 л/100 км.
У деяких країнах значення витрати
пального відображається в км/л. У такому разі витрата пального (у
комбінованому режимі) моделі
Opel Vivaro становитиме
приблизно від 13,5 до 17,5 км/л.
Викиди CO 2 (комбінований режим)
становлять 195-149 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформація
Наведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.Показники витрат пального й
викидів CO 2 визначені відповідно
до Регламенту R (ЄС) № 715/2007
(остання застосовна версія) з
урахуванням маси транспортного
засобу в робочому стані згідно з
вимогами цього регламенту.
Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля.
Додаткове обладнання може
призвести до незначного
збільшення споживання пального
та викидів СО 2, порівняно із
наведеними даними. Більше того,
витрати пального залежать від
індивідуального стилю водіння, а
також від інтенсивності руху та
дорожніх умов.

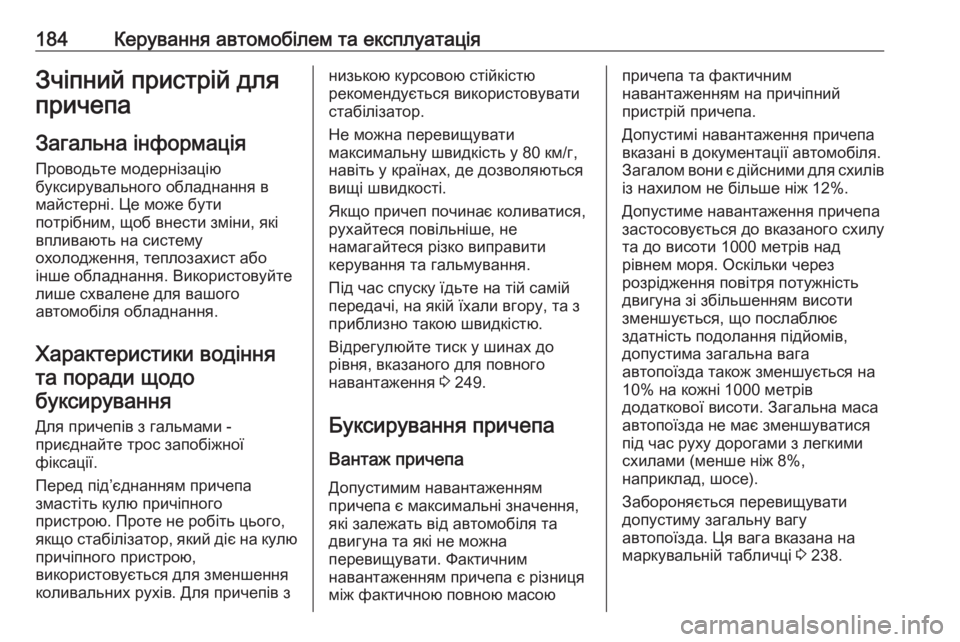

184Керування автомобілем та експлуатаціяЗчіпний пристрій для
причепа
Загальна інформація
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання. Використовуйте
лише схвалене для вашого
автомобіля обладнання.
Характеристики водіння
та поради щодо буксирування
Для причепів з гальмами -
приєднайте трос запобіжної
фіксації.
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів. Для причепів знизькою курсовою стійкістю
рекомендується використовувати
стабілізатор.
Не можна перевищувати
максимальну швидкість у 80 км/г,
навіть у країнах, де дозволяються
вищі швидкості.
Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 249.
Буксирування причепа Вантаж причепаДопустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масоюпричепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони є дійсними для схилів
із нахилом не більше ніж 12%.
Допустиме навантаження причепа
застосовується до вказаного схилу та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зі збільшенням висоти
зменшується, що послаблює
здатність подолання підйомів,
допустима загальна вага
автопоїзда також зменшується на
10% на кожні 1000 метрів
додаткової висоти. Загальна маса
автопоїзда не має зменшуватися
під час руху дорогами з легкими
схилами (менше ніж 8%,
наприклад, шосе).
Забороняється перевищувати
допустиму загальну вагу
автопоїзда. Ця вага вказана на
маркувальній табличці 3 238.

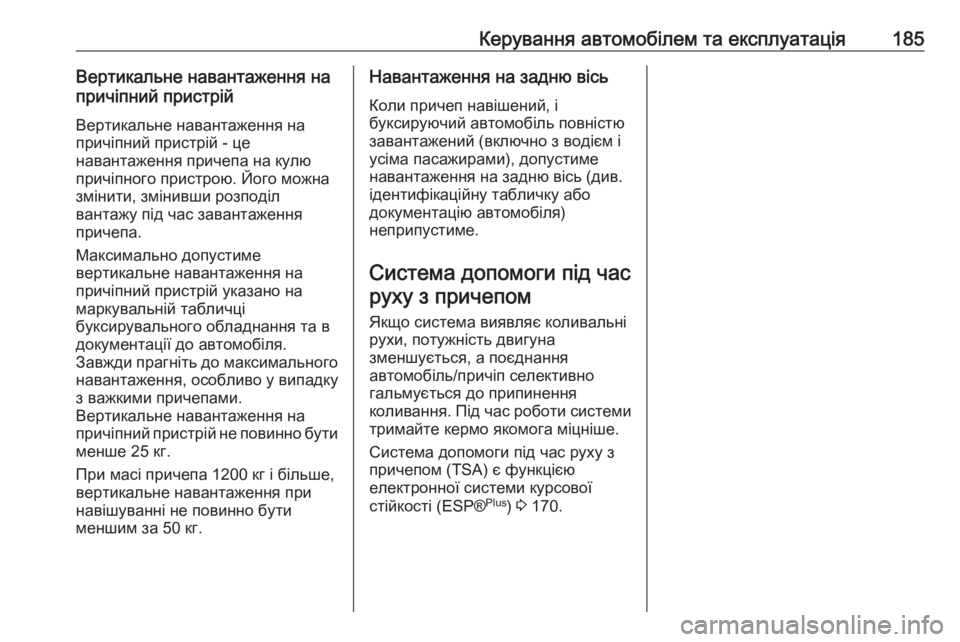

Керування автомобілем та експлуатація185Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій указано на
маркувальній табличці
буксирувального обладнання та в
документації до автомобіля.
Завжди прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути менше 25 кг.
При масі причепа 1200 кг і більше,
вертикальне навантаження при
навішуванні не повинно бути
меншим за 50 кг.Навантаження на задню вісь
Коли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Система допомоги під час руху з причепом
Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Система допомоги під час руху з
причепом (TSA) є функцією
електронної системи курсової
стійкості (ESP® Plus
) 3 170.

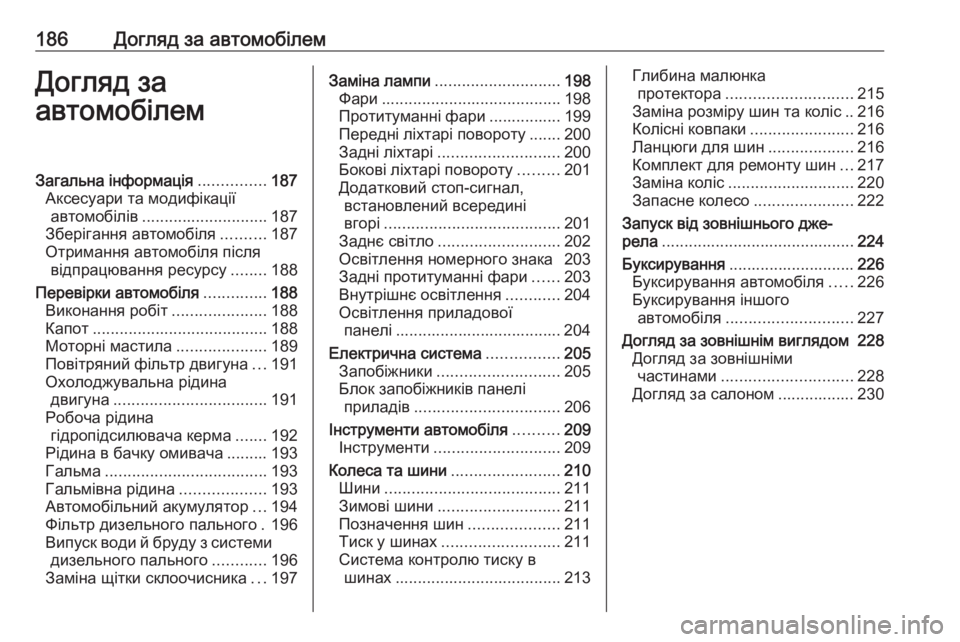

186Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............187
Аксесуари та модифікації автомобілів ............................ 187
Зберігання автомобіля ..........187
Отримання автомобіля після відпрацювання ресурсу ........188
Перевірки автомобіля ..............188
Виконання робіт .....................188
Капот ....................................... 188
Моторні мастила ....................189
Повітряний фільтр двигуна ...191
Охолоджувальна рідина двигуна .................................. 191
Робоча рідина гідропідсилювача керма .......192
Рідина в бачку омивача ......... 193
Гальма .................................... 193
Гальмівна рідина ...................193
Автомобільний акумулятор ...194
Фільтр дизельного пального . 196
Випуск води й бруду з системи дизельного пального ............196
Заміна щітки склоочисника ...197Заміна лампи ............................ 198
Фари ........................................ 198
Протитуманні фари ................ 199
Передні ліхтарі повороту ....... 200
Задні ліхтарі ........................... 200
Бокові ліхтарі повороту .........201
Додатковий стоп-сигнал, встановлений всередині
вгорі ....................................... 201
Заднє світло ........................... 202
Освітлення номерного знака 203
Задні протитуманні фари ......203
Внутрішнє освітлення ............204
Освітлення приладової панелі ..................................... 204
Електрична система ................205
Запобіжники ........................... 205
Блок запобіжників панелі приладів ................................ 206
Інструменти автомобіля ..........209
Інструменти ............................ 209
Колеса та шини ........................210
Шини ....................................... 211
Зимові шини ........................... 211
Позначення шин ....................211
Тиск у шинах .......................... 211
Система контролю тиску в шинах ..................................... 213Глибина малюнка
протектора ............................ 215
Заміна розміру шин та коліс .. 216
Колісні ковпаки .......................216
Ланцюги для шин ...................216
Комплект для ремонту шин ...217
Заміна коліс ............................ 220
Запасне колесо ......................222
Запуск від зовнішнього дже‐
рела ........................................... 224
Буксирування ............................ 226
Буксирування автомобіля .....226
Буксирування іншого автомобіля ............................ 227
Догляд за зовнішнім виглядом 228 Догляд за зовнішнімичастинами ............................. 228
Догляд за салоном ................. 230

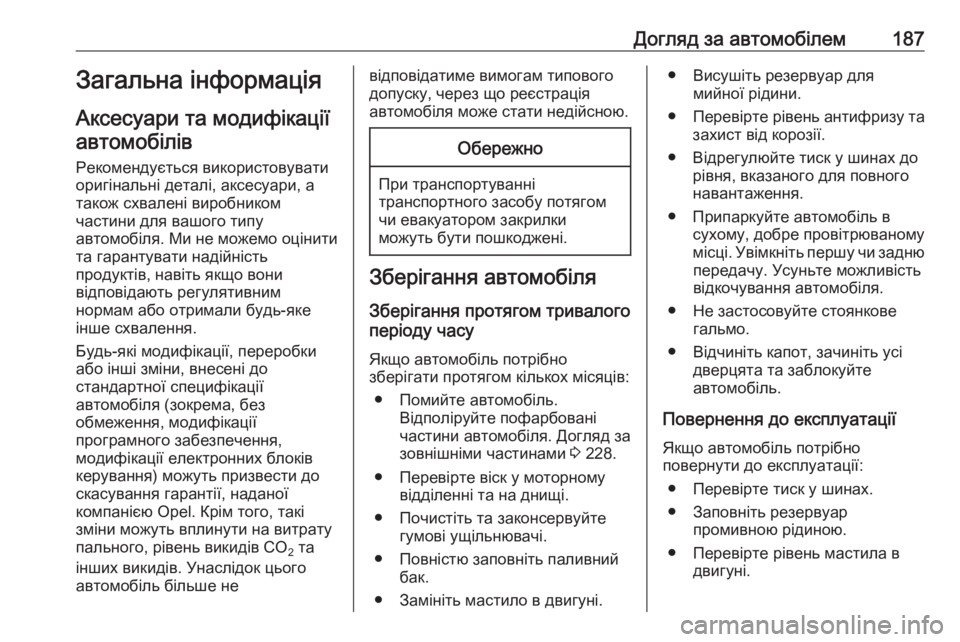

Догляд за автомобілем187Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до
скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть вплинути на витрату
пального, рівень викидів CO 2 та
інших викидів. Унаслідок цього
автомобіль більше невідповідатиме вимогам типового допуску, через що реєстрація
автомобіля може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль. Відполіруйте пофарбовані
частини автомобіля. Догляд за
зовнішніми частинами 3 228.
● Перевірте віск у моторному відділенні та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть мастило в двигуні.
● Висушіть резервуар для мийної рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Припаркуйте автомобіль в сухому, добре провітрюваному
місці. Увімкніть першу чи задню передачу. Усуньте можливість
відкочування автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Перевірте тиск у шинах.
● Заповніть резервуар промивною рідиною.
● Перевірте рівень мастила в двигуні.

188Догляд за автомобілем● Перевірте рівеньохолоджувальної рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу на
станцію технічного
обслуговування.
● За потреби встановіть номерний знак.
Отримання автомобіля
після відпрацювання ресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему
запалювання. Автомобіль не
повинен бути в режимі
"Автостоп" 3 153.
Вентилятор охолодження може
почати працювати, навіть якщо
система запалювання
вимкнена.
9 Небезпека
Для системи запалення
генерується дуже висока
напруга. Не торкайтеся їх.
Кришки для заливання моторного
мастила охолоджувальної рідини,
гальмівної рідини, рідини омивача
та ручка масляного щупу мають
жовтий колір для спрощення їх
розпізнавання.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
