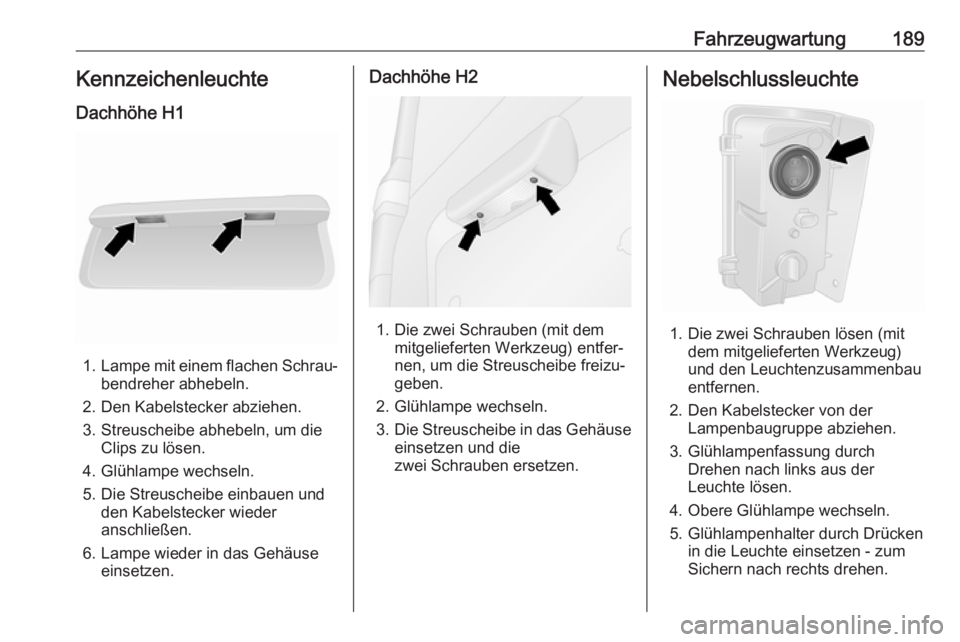

Fahrzeugwartung189Kennzeichenleuchte
Dachhöhe H1
1. Lampe mit einem flachen Schrau‐
bendreher abhebeln.
2. Den Kabelstecker abziehen.
3. Streuscheibe abhebeln, um die Clips zu lösen.
4. Glühlampe wechseln.
5. Die Streuscheibe einbauen und den Kabelstecker wieder
anschließen.
6. Lampe wieder in das Gehäuse einsetzen.
Dachhöhe H2
1. Die zwei Schrauben (mit dem mitgelieferten Werkzeug) entfer‐
nen, um die Streuscheibe freizu‐
geben.
2. Glühlampe wechseln.
3. Die Streuscheibe in das Gehäuse
einsetzen und die
zwei Schrauben ersetzen.
Nebelschlussleuchte
1. Die zwei Schrauben lösen (mit dem mitgelieferten Werkzeug)
und den Leuchtenzusammenbau
entfernen.
2. Den Kabelstecker von der Lampenbaugruppe abziehen.
3. Glühlampenfassung durch Drehen nach links aus der
Leuchte lösen.
4. Obere Glühlampe wechseln.
5. Glühlampenhalter durch Drücken in die Leuchte einsetzen - zum
Sichern nach rechts drehen.

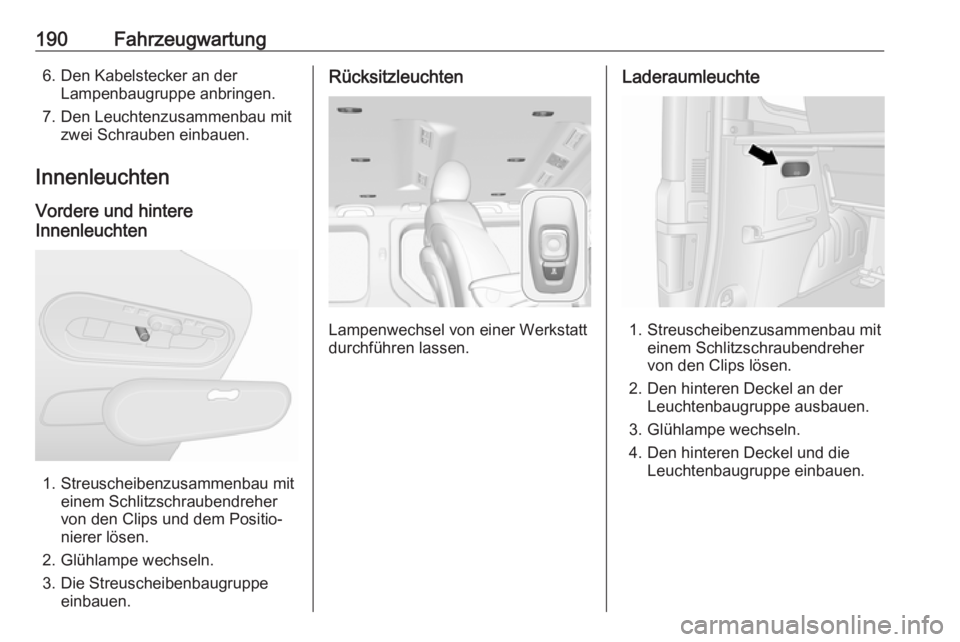

190Fahrzeugwartung6. Den Kabelstecker an derLampenbaugruppe anbringen.
7. Den Leuchtenzusammenbau mit zwei Schrauben einbauen.
Innenleuchten
Vordere und hintere
Innenleuchten
1. Streuscheibenzusammenbau mit einem Schlitzschraubendreher
von den Clips und dem Positio‐
nierer lösen.
2. Glühlampe wechseln.
3. Die Streuscheibenbaugruppe einbauen.
Rücksitzleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
1. Streuscheibenzusammenbau mit einem Schlitzschraubendreher
von den Clips lösen.
2. Den hinteren Deckel an der Leuchtenbaugruppe ausbauen.
3. Glühlampe wechseln.
4. Den hinteren Deckel und die Leuchtenbaugruppe einbauen.

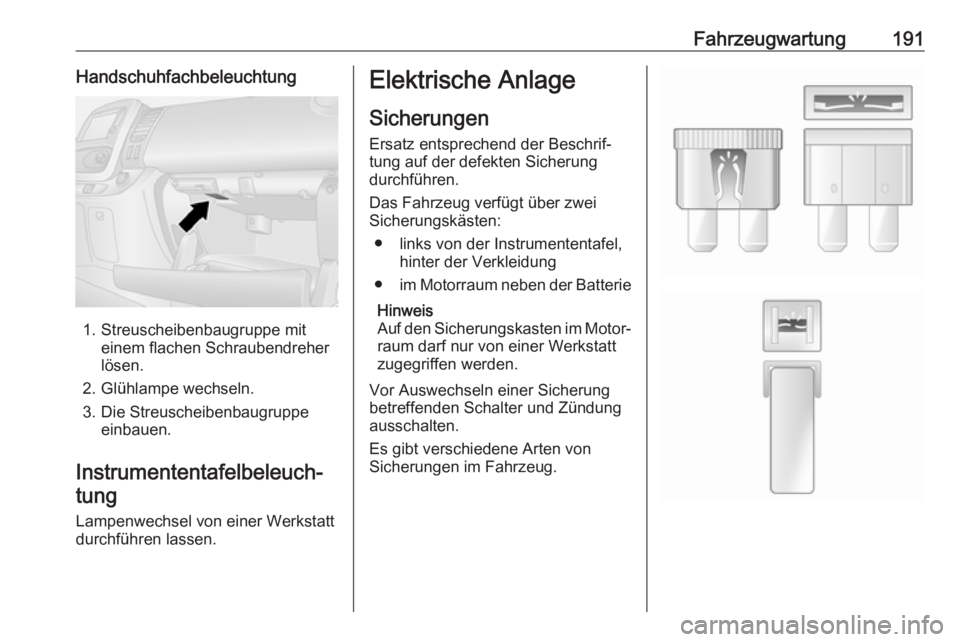

Fahrzeugwartung191Handschuhfachbeleuchtung
1. Streuscheibenbaugruppe miteinem flachen Schraubendreher
lösen.
2. Glühlampe wechseln.
3. Die Streuscheibenbaugruppe einbauen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● links von der Instrumententafel, hinter der Verkleidung
● im Motorraum neben der Batterie
Hinweis
Auf den Sicherungskasten im Motor‐ raum darf nur von einer Werkstatt
zugegriffen werden.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.

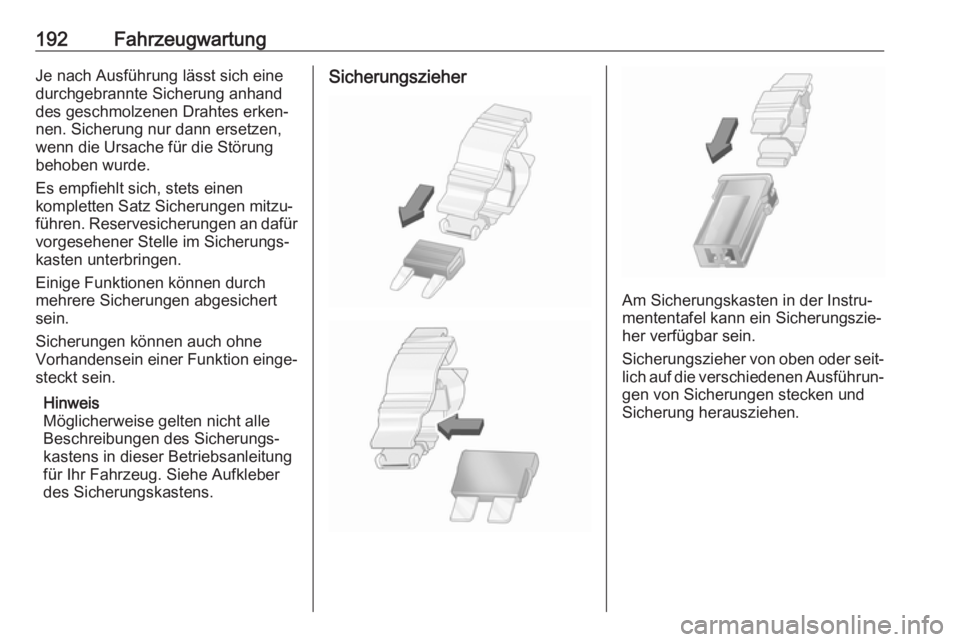

192FahrzeugwartungJe nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Es empfiehlt sich, stets einen
kompletten Satz Sicherungen mitzu‐
führen. Reservesicherungen an dafür
vorgesehener Stelle im Sicherungs‐
kasten unterbringen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Hinweis
Möglicherweise gelten nicht alle Beschreibungen des Sicherungs‐
kastens in dieser Betriebsanleitung
für Ihr Fahrzeug. Siehe Aufkleber
des Sicherungskastens.Sicherungszieher
Am Sicherungskasten in der Instru‐
mententafel kann ein Sicherungszie‐
her verfügbar sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.

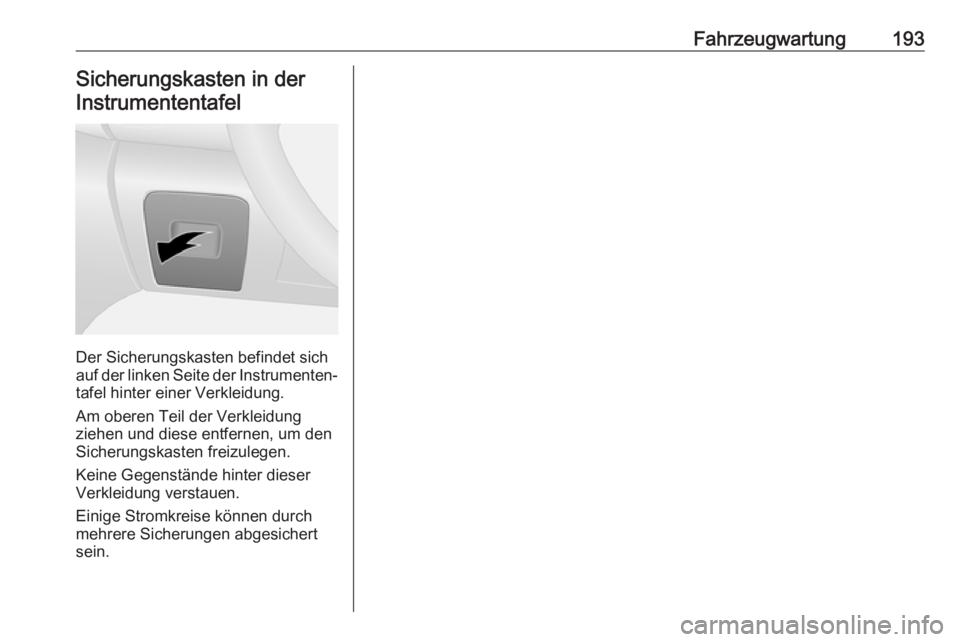

Fahrzeugwartung193Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
auf der linken Seite der Instrumenten‐ tafel hinter einer Verkleidung.
Am oberen Teil der Verkleidung
ziehen und diese entfernen, um den
Sicherungskasten freizulegen.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.

194Fahrzeugwartung

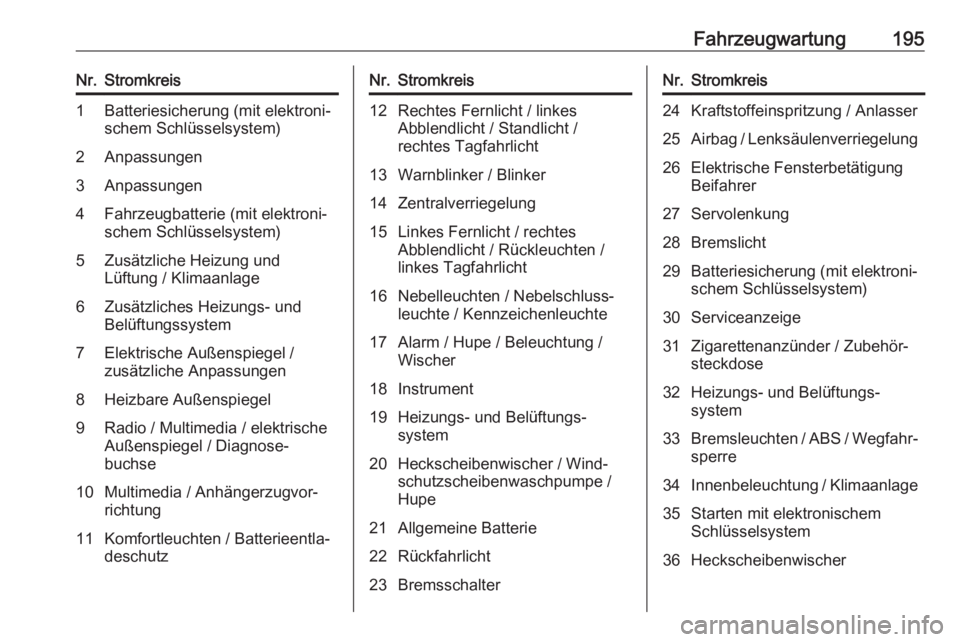

Fahrzeugwartung195Nr.Stromkreis1Batteriesicherung (mit elektroni‐
schem Schlüsselsystem)2Anpassungen3Anpassungen4Fahrzeugbatterie (mit elektroni‐
schem Schlüsselsystem)5Zusätzliche Heizung und
Lüftung / Klimaanlage6Zusätzliches Heizungs- und
Belüftungssystem7Elektrische Außenspiegel /
zusätzliche Anpassungen8Heizbare Außenspiegel9Radio / Multimedia / elektrische
Außenspiegel / Diagnose‐
buchse10Multimedia / Anhängerzugvor‐
richtung11Komfortleuchten / Batterieentla‐
deschutzNr.Stromkreis12Rechtes Fernlicht / linkes
Abblendlicht / Standlicht /
rechtes Tagfahrlicht13Warnblinker / Blinker14Zentralverriegelung15Linkes Fernlicht / rechtes
Abblendlicht / Rückleuchten /
linkes Tagfahrlicht16Nebelleuchten / Nebelschluss‐
leuchte / Kennzeichenleuchte17Alarm / Hupe / Beleuchtung /
Wischer18Instrument19Heizungs- und Belüftungs‐
system20Heckscheibenwischer / Wind‐
schutzscheibenwaschpumpe /
Hupe21Allgemeine Batterie22Rückfahrlicht23BremsschalterNr.Stromkreis24Kraftstoffeinspritzung / Anlasser25Airbag / Lenksäulenverriegelung26Elektrische Fensterbetätigung
Beifahrer27Servolenkung28Bremslicht29Batteriesicherung (mit elektroni‐ schem Schlüsselsystem)30Serviceanzeige31Zigarettenanzünder / Zubehör‐
steckdose32Heizungs- und Belüftungs‐
system33Bremsleuchten / ABS / Wegfahr‐
sperre34Innenbeleuchtung / Klimaanlage35Starten mit elektronischem
Schlüsselsystem36Heckscheibenwischer

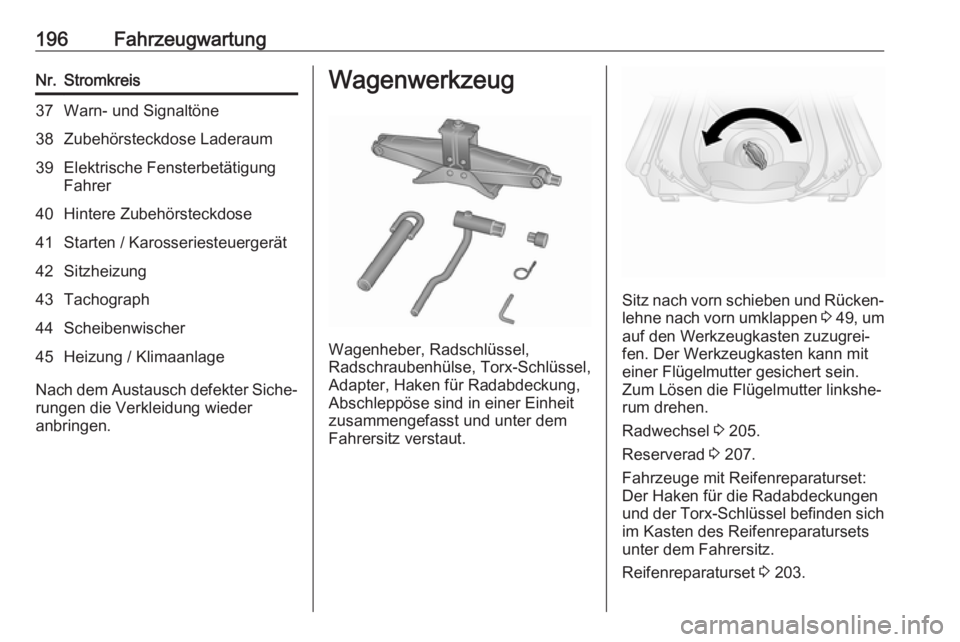

196FahrzeugwartungNr.Stromkreis37Warn- und Signaltöne38Zubehörsteckdose Laderaum39Elektrische Fensterbetätigung
Fahrer40Hintere Zubehörsteckdose41Starten / Karosseriesteuergerät42Sitzheizung43Tachograph44Scheibenwischer45Heizung / Klimaanlage
Nach dem Austausch defekter Siche‐
rungen die Verkleidung wieder
anbringen.
Wagenwerkzeug
Wagenheber, Radschlüssel,
Radschraubenhülse, Torx-Schlüssel,
Adapter, Haken für Radabdeckung,
Abschleppöse sind in einer Einheit
zusammengefasst und unter dem
Fahrersitz verstaut.
Sitz nach vorn schieben und Rücken‐
lehne nach vorn umklappen 3 49 , um
auf den Werkzeugkasten zuzugrei‐ fen. Der Werkzeugkasten kann mit
einer Flügelmutter gesichert sein.
Zum Lösen die Flügelmutter linkshe‐
rum drehen.
Radwechsel 3 205.
Reserverad 3 207.
Fahrzeuge mit Reifenreparaturset:
Der Haken für die Radabdeckungen
und der Torx-Schlüssel befinden sich
im Kasten des Reifenreparatursets
unter dem Fahrersitz.
Reifenreparaturset 3 203.

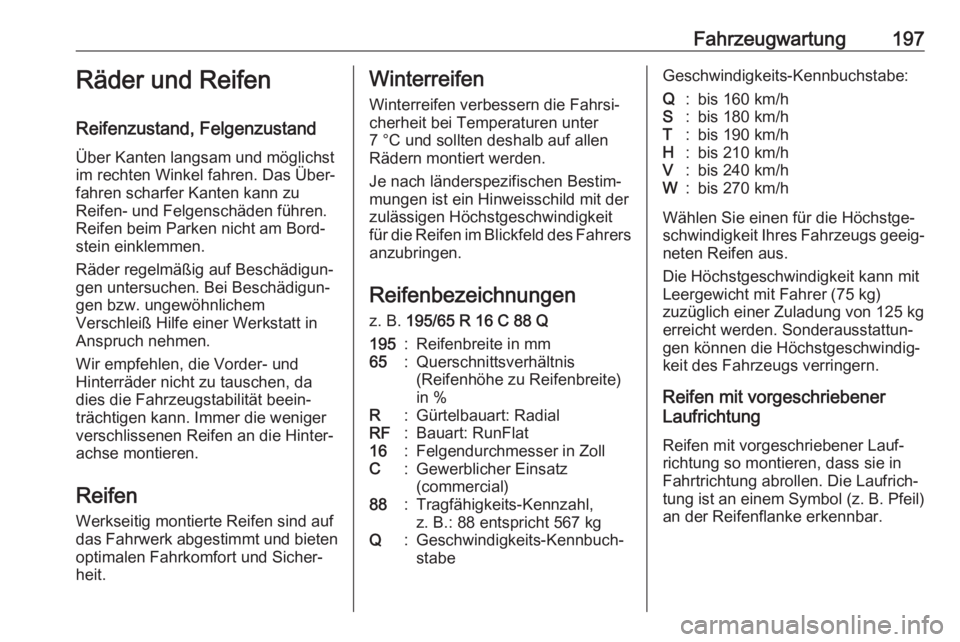

Fahrzeugwartung197Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Wir empfehlen, die Vorder- und
Hinterräder nicht zu tauschen, da dies die Fahrzeugstabilität beein‐trächtigen kann. Immer die weniger
verschlissenen Reifen an die Hinter‐
achse montieren.
Reifen Werkseitig montierte Reifen sind auf
das Fahrwerk abgestimmt und bieten optimalen Fahrkomfort und Sicher‐
heit.Winterreifen
Winterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen
Rädern montiert werden.
Je nach länderspezifischen Bestim‐ mungen ist ein Hinweisschild mit der
zulässigen Höchstgeschwindigkeit
für die Reifen im Blickfeld des Fahrers anzubringen.
Reifenbezeichnungen
z. B. 195/65 R 16 C 88 Q195:Reifenbreite in mm65:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in ZollC:Gewerblicher Einsatz
(commercial)88:Tragfähigkeits-Kennzahl,
z. B.: 88 entspricht 567 kgQ:Geschwindigkeits-Kennbuch‐
stabeGeschwindigkeits-Kennbuchstabe:Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐ schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.

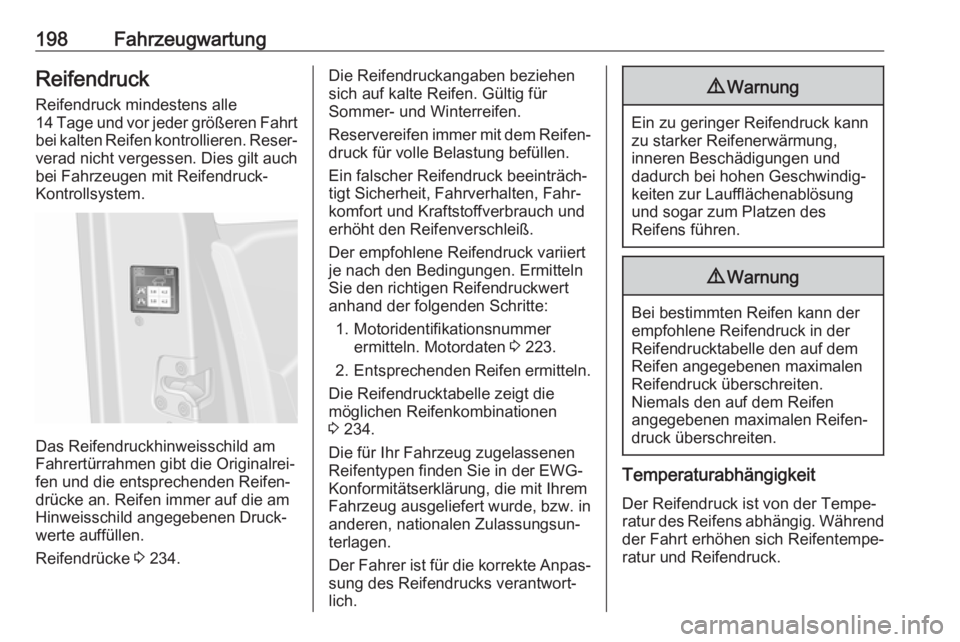

198FahrzeugwartungReifendruckReifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Das Reifendruckhinweisschild am
Fahrertürrahmen gibt die Originalrei‐
fen und die entsprechenden Reifen‐
drücke an. Reifen immer auf die am
Hinweisschild angegebenen Druck‐
werte auffüllen.
Reifendrücke 3 234.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 223.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 234.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
