Page 71 of 257

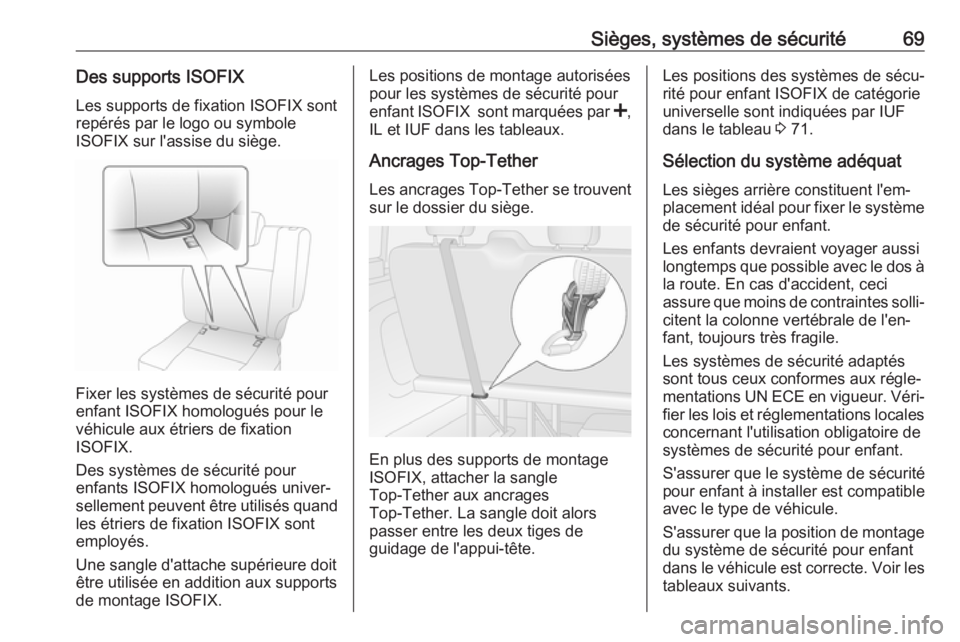

Sièges, systèmes de sécurité69Des supports ISOFIXLes supports de fixation ISOFIX sont
repérés par le logo ou symbole
ISOFIX sur l'assise du siège.
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX.
Des systèmes de sécurité pour
enfants ISOFIX homologués univer‐ sellement peuvent être utilisés quand
les étriers de fixation ISOFIX sont
employés.
Une sangle d'attache supérieure doit
être utilisée en addition aux supports
de montage ISOFIX.
Les positions de montage autorisées
pour les systèmes de sécurité pour
enfant ISOFIX sont marquées par <,
IL et IUF dans les tableaux.
Ancrages Top-Tether Les ancrages Top-Tether se trouvent
sur le dossier du siège.
En plus des supports de montage
ISOFIX, attacher la sangle
Top-Tether aux ancrages
Top-Tether. La sangle doit alors
passer entre les deux tiges de
guidage de l'appui-tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau 3 71.
Sélection du système adéquat
Les sièges arrière constituent l'em‐
placement idéal pour fixer le système de sécurité pour enfant.
Les enfants devraient voyager aussi longtemps que possible avec le dos à la route. En cas d'accident, ceci
assure que moins de contraintes solli‐
citent la colonne vertébrale de l'en‐
fant, toujours très fragile.
Les systèmes de sécurité adaptés
sont tous ceux conformes aux régle‐
mentations UN ECE en vigueur. Véri‐
fier les lois et réglementations locales concernant l'utilisation obligatoire desystèmes de sécurité pour enfant.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les
tableaux suivants.

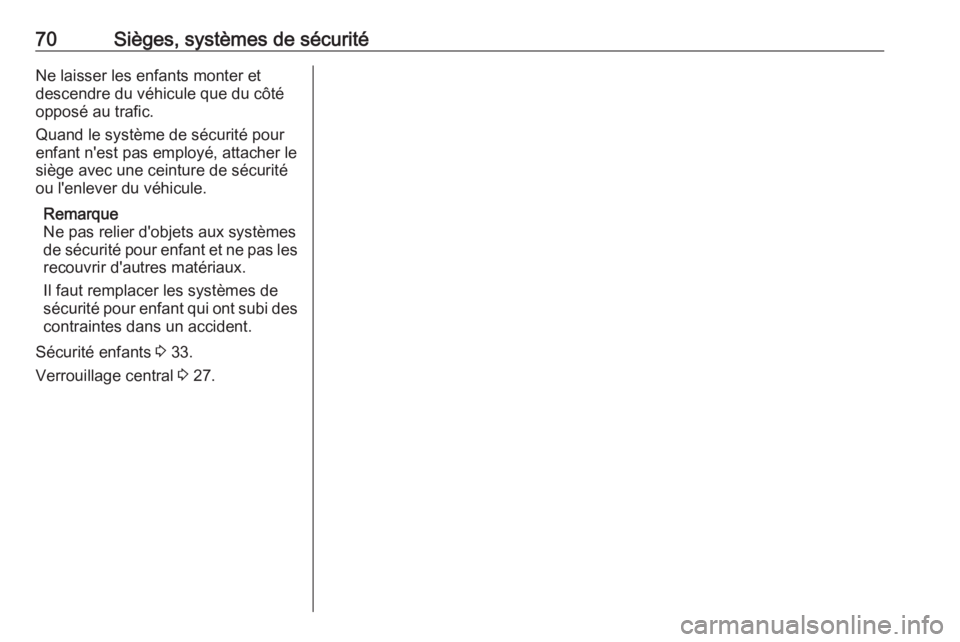

Page 72 of 257

70Sièges, systèmes de sécuritéNe laisser les enfants monter et
descendre du véhicule que du côté
opposé au trafic.
Quand le système de sécurité pour enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes de sécurité pour enfant et ne pas les
recouvrir d'autres matériaux.
Il faut remplacer les systèmes de
sécurité pour enfant qui ont subi des contraintes dans un accident.
Sécurité enfants 3 33.
Verrouillage central 3 27.
Page 73 of 257

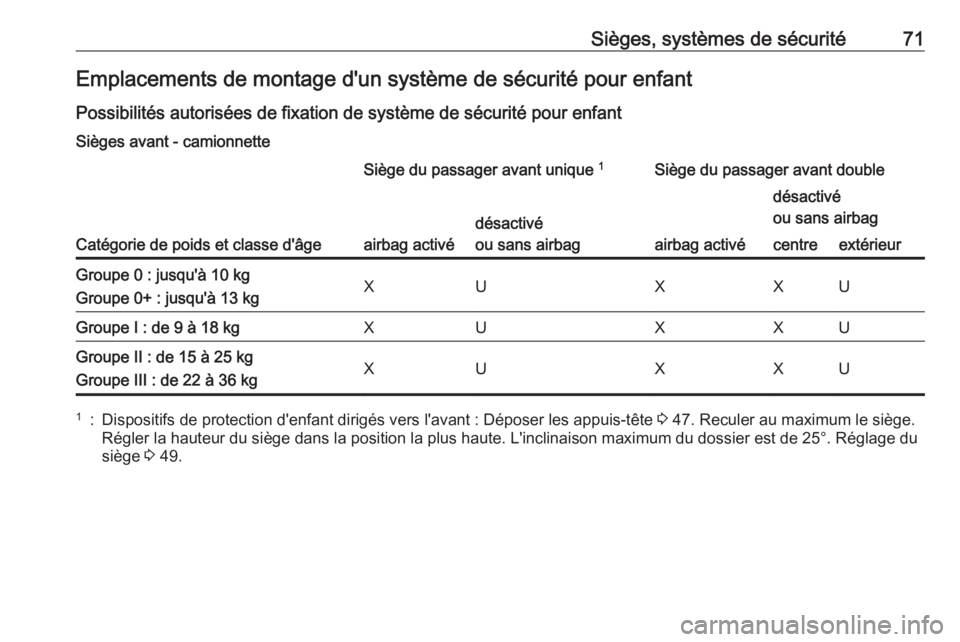

Sièges, systèmes de sécurité71Emplacements de montage d'un système de sécurité pour enfantPossibilités autorisées de fixation de système de sécurité pour enfant
Sièges avant - camionnette
Catégorie de poids et classe d'âge
Siège du passager avant unique 1Siège du passager avant double
airbag activé
désactivé
ou sans airbag
airbag activé
désactivé
ou sans airbagcentreextérieurGroupe 0 : jusqu'à 10 kg
Groupe 0+ : jusqu'à 13 kgXUXXUGroupe I : de 9 à 18 kgXUXXUGroupe II : de 15 à 25 kg
Groupe III : de 22 à 36 kgXUXXU1:Dispositifs de protection d'enfant dirigés vers l'avant : Déposer les appuis-tête 3 47. Reculer au maximum le siège.
Régler la hauteur du siège dans la position la plus haute. L'inclinaison maximum du dossier est de 25°. Réglage du
siège 3 49.
Page 74 of 257

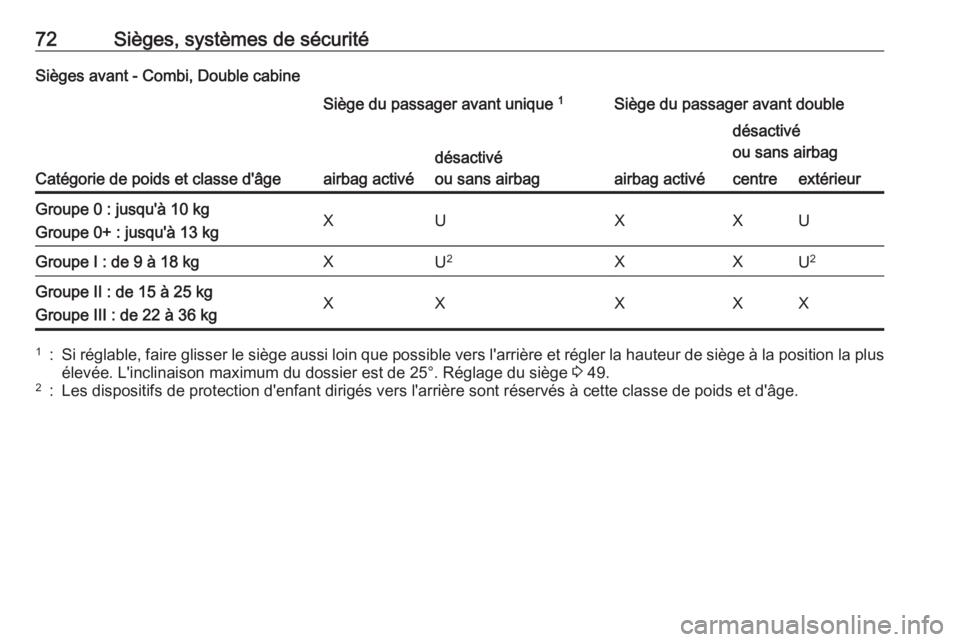

72Sièges, systèmes de sécuritéSièges avant - Combi, Double cabine
Catégorie de poids et classe d'âge
Siège du passager avant unique 1Siège du passager avant double
airbag activé
désactivé
ou sans airbag
airbag activé
désactivé
ou sans airbagcentreextérieurGroupe 0 : jusqu'à 10 kg
Groupe 0+ : jusqu'à 13 kgXUXXUGroupe I : de 9 à 18 kgXU 2XXU2Groupe II : de 15 à 25 kg
Groupe III : de 22 à 36 kgXXXXX1:Si réglable, faire glisser le siège aussi loin que possible vers l'arrière et régler la hauteur de siège à la position la plus élevée. L'inclinaison maximum du dossier est de 25°. Réglage du siège 3 49.2:Les dispositifs de protection d'enfant dirigés vers l'arrière sont réservés à cette classe de poids et d'âge.

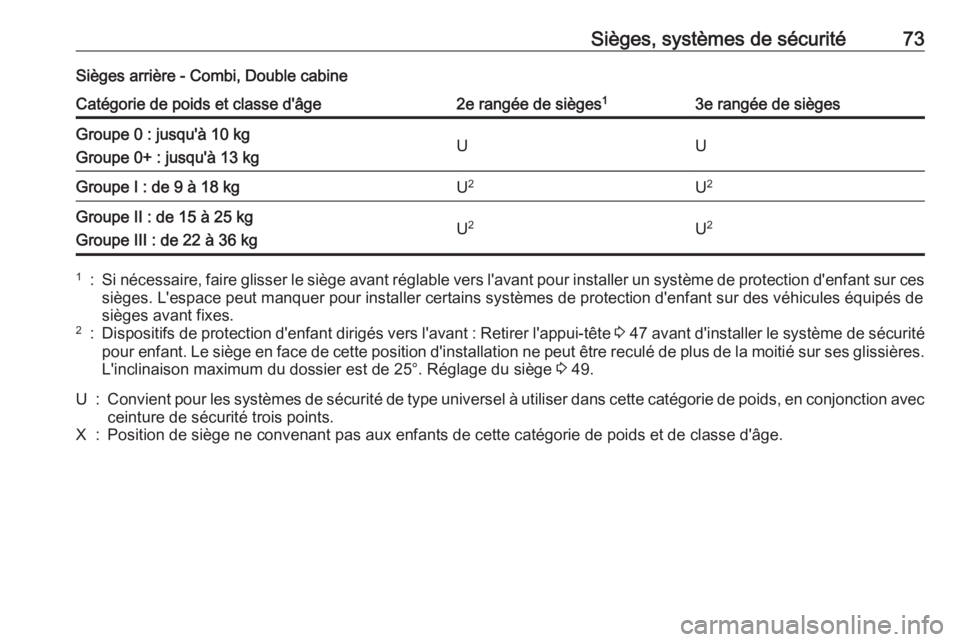

Page 75 of 257

Sièges, systèmes de sécurité73Sièges arrière - Combi, Double cabineCatégorie de poids et classe d'âge2e rangée de sièges13e rangée de siègesGroupe 0 : jusqu'à 10 kg
Groupe 0+ : jusqu'à 13 kgUUGroupe I : de 9 à 18 kgU 2U 2Groupe II : de 15 à 25 kg
Groupe III : de 22 à 36 kgU 2U 21:Si nécessaire, faire glisser le siège avant réglable vers l'avant pour installer un système de protection d'enfant sur ces
sièges. L'espace peut manquer pour installer certains systèmes de protection d'enfant sur des véhicules équipés de
sièges avant fixes.2:Dispositifs de protection d'enfant dirigés vers l'avant : Retirer l'appui-tête 3 47 avant d'installer le système de sécurité
pour enfant. Le siège en face de cette position d'installation ne peut être reculé de plus de la moitié sur ses glissières.
L'inclinaison maximum du dossier est de 25°. Réglage du siège 3 49.U:Convient pour les systèmes de sécurité de type universel à utiliser dans cette catégorie de poids, en conjonction avec
ceinture de sécurité trois points.X:Position de siège ne convenant pas aux enfants de cette catégorie de poids et de classe d'âge.
Page 76 of 257

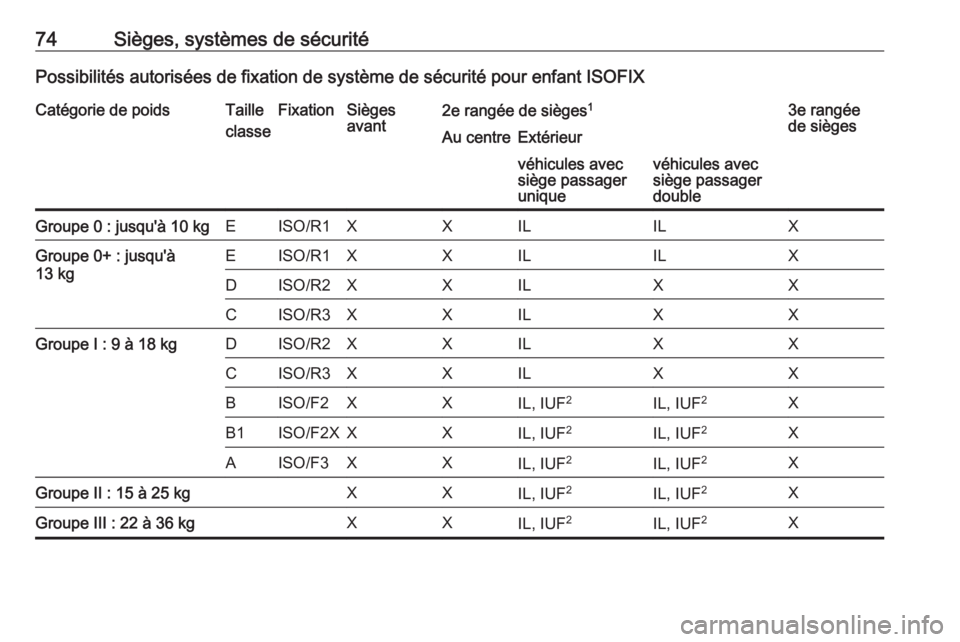

74Sièges, systèmes de sécuritéPossibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsTaille
classeFixationSièges
avant2e rangée de sièges 13e rangée
de siègesAu centreExtérieurvéhicules avec
siège passager
uniquevéhicules avec
siège passager
doubleGroupe 0 : jusqu'à 10 kgEISO/R1XXILILXGroupe 0+ : jusqu'à
13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGroupe I : 9 à 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XGroupe II : 15 à 25 kgXXIL, IUF2IL, IUF2XGroupe III : 22 à 36 kgXXIL, IUF 2IL, IUF2X
Page 77 of 257

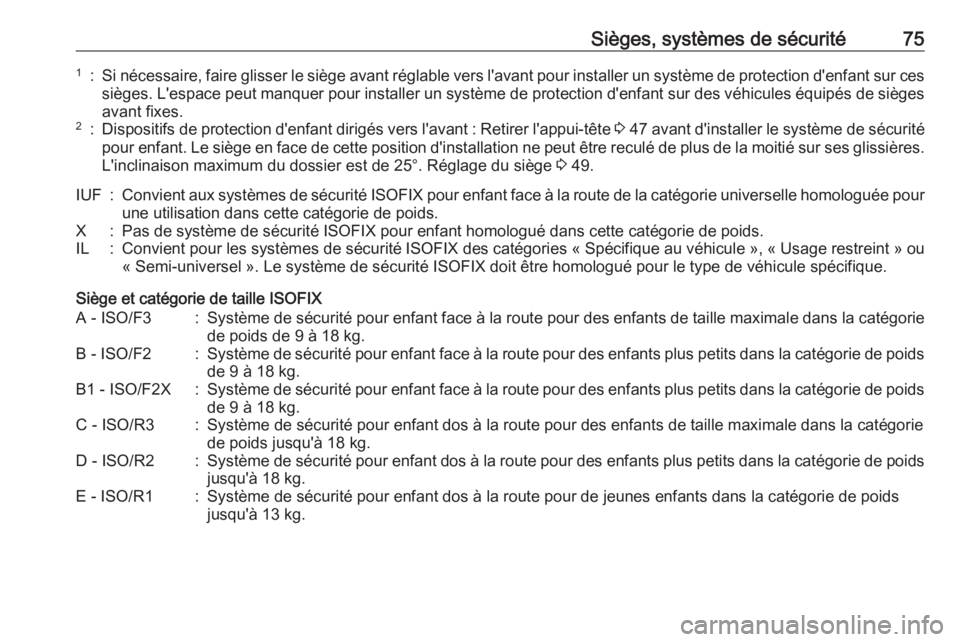

Sièges, systèmes de sécurité751:Si nécessaire, faire glisser le siège avant réglable vers l'avant pour installer un système de protection d'enfant sur ces
sièges. L'espace peut manquer pour installer un système de protection d'enfant sur des véhicules équipés de sièges avant fixes.2:Dispositifs de protection d'enfant dirigés vers l'avant : Retirer l'appui-tête 3 47 avant d'installer le système de sécurité
pour enfant. Le siège en face de cette position d'installation ne peut être reculé de plus de la moitié sur ses glissières. L'inclinaison maximum du dossier est de 25°. Réglage du siège 3 49.IUF:Convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:Pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.IL:Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.
Siège et catégorie de taille ISOFIX
A - ISO/F3:Système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie
de poids de 9 à 18 kg.B - ISO/F2:Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg.B1 - ISO/F2X:Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.C - ISO/R3:Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kg.D - ISO/R2:Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO/R1:Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids
jusqu'à 13 kg.
Page 78 of 257

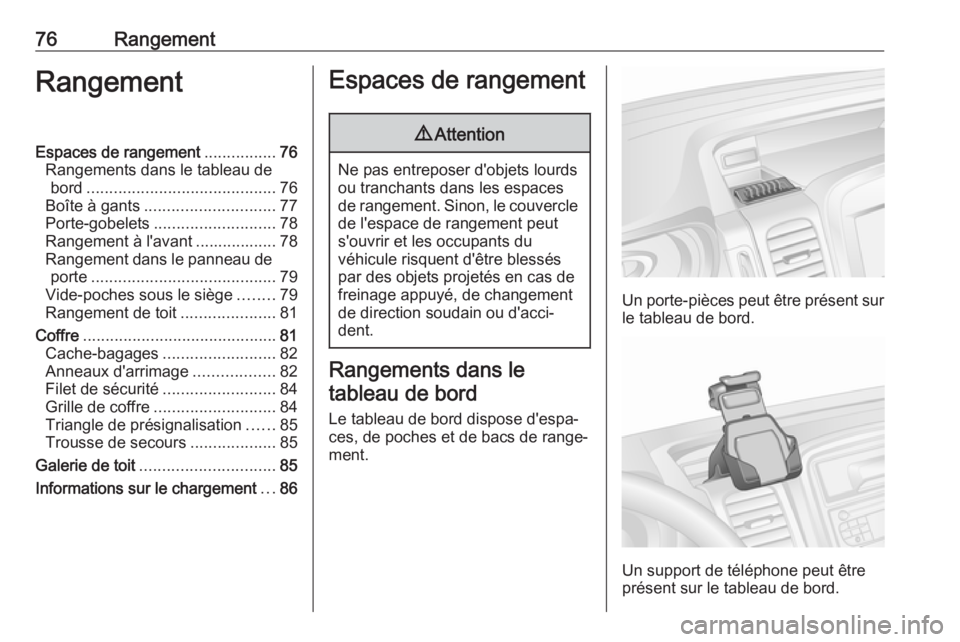

76RangementRangementEspaces de rangement................76
Rangements dans le tableau de bord .......................................... 76
Boîte à gants ............................. 77
Porte-gobelets ........................... 78
Rangement à l'avant .................. 78
Rangement dans le panneau de porte ......................................... 79
Vide-poches sous le siège ........79
Rangement de toit .....................81
Coffre ........................................... 81
Cache-bagages ......................... 82
Anneaux d'arrimage ..................82
Filet de sécurité ......................... 84
Grille de coffre ........................... 84
Triangle de présignalisation ......85
Trousse de secours ...................85
Galerie de toit .............................. 85
Informations sur le chargement ...86Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Rangements dans le
tableau de bord
Le tableau de bord dispose d'espa‐
ces, de poches et de bacs de range‐
ment.
Un porte-pièces peut être présent sur le tableau de bord.
Un support de téléphone peut être
présent sur le tableau de bord.
Page 79 of 257

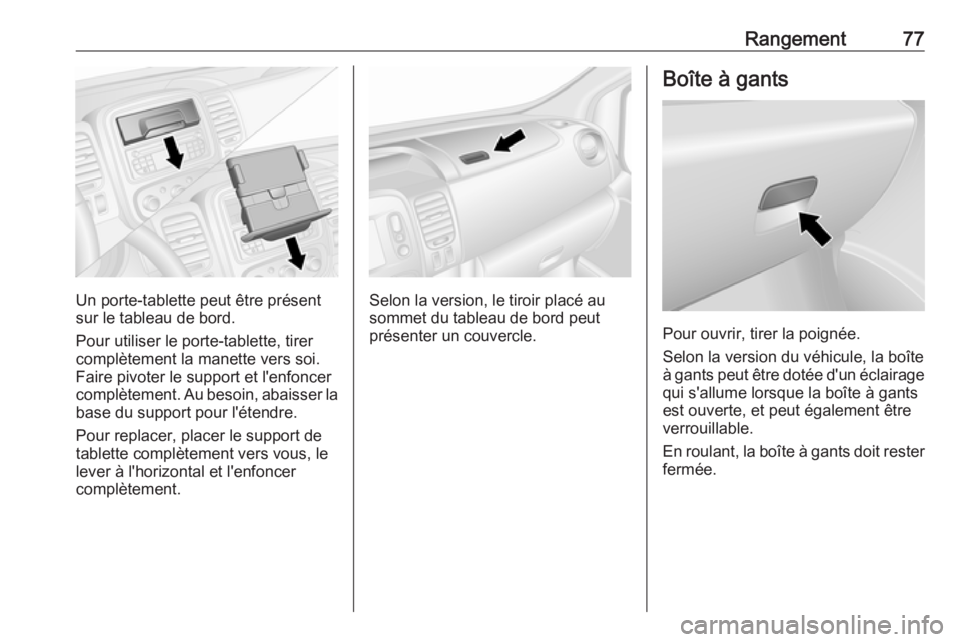

Rangement77
Un porte-tablette peut être présent
sur le tableau de bord.
Pour utiliser le porte-tablette, tirer
complètement la manette vers soi.
Faire pivoter le support et l'enfoncer
complètement. Au besoin, abaisser la base du support pour l'étendre.
Pour replacer, placer le support de
tablette complètement vers vous, le
lever à l'horizontal et l'enfoncer
complètement.Selon la version, le tiroir placé au
sommet du tableau de bord peut
présenter un couvercle.
Boîte à gants
Pour ouvrir, tirer la poignée.
Selon la version du véhicule, la boîte
à gants peut être dotée d'un éclairage qui s'allume lorsque la boîte à gants
est ouverte, et peut également être
verrouillable.
En roulant, la boîte à gants doit rester fermée.
Page 80 of 257

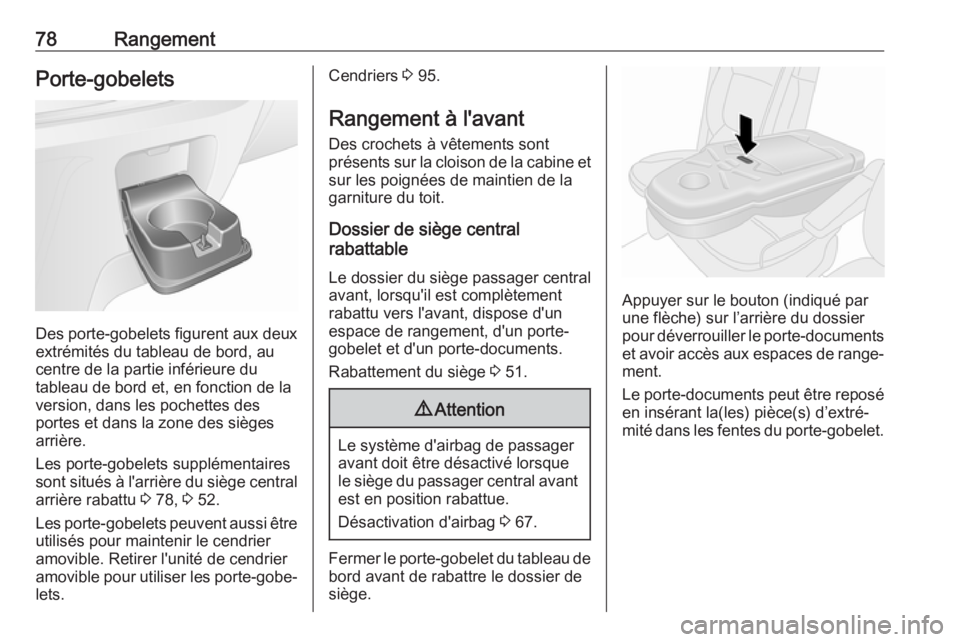

78RangementPorte-gobelets
Des porte-gobelets figurent aux deux
extrémités du tableau de bord, au
centre de la partie inférieure du
tableau de bord et, en fonction de la
version, dans les pochettes des
portes et dans la zone des sièges
arrière.
Les porte-gobelets supplémentaires
sont situés à l'arrière du siège central arrière rabattu 3 78, 3 52.
Les porte-gobelets peuvent aussi être utilisés pour maintenir le cendrier
amovible. Retirer l'unité de cendrier
amovible pour utiliser les porte-gobe‐ lets.
Cendriers 3 95.
Rangement à l'avant
Des crochets à vêtements sont
présents sur la cloison de la cabine et
sur les poignées de maintien de la
garniture du toit.
Dossier de siège central
rabattable
Le dossier du siège passager central
avant, lorsqu'il est complètement
rabattu vers l'avant, dispose d'un
espace de rangement, d'un porte-
gobelet et d'un porte-documents.
Rabattement du siège 3 51.9 Attention
Le système d'airbag de passager
avant doit être désactivé lorsque
le siège du passager central avant est en position rabattue.
Désactivation d'airbag 3 67.
Fermer le porte-gobelet du tableau de
bord avant de rabattre le dossier de
siège.
Appuyer sur le bouton (indiqué par
une flèche) sur l’arrière du dossier
pour déverrouiller le porte-documents et avoir accès aux espaces de range‐
ment.
Le porte-documents peut être reposé en insérant la(les) pièce(s) d’extré‐
mité dans les fentes du porte-gobelet.
