OPEL VIVARO B 2018.5 Ohjekirja (in Finnish)

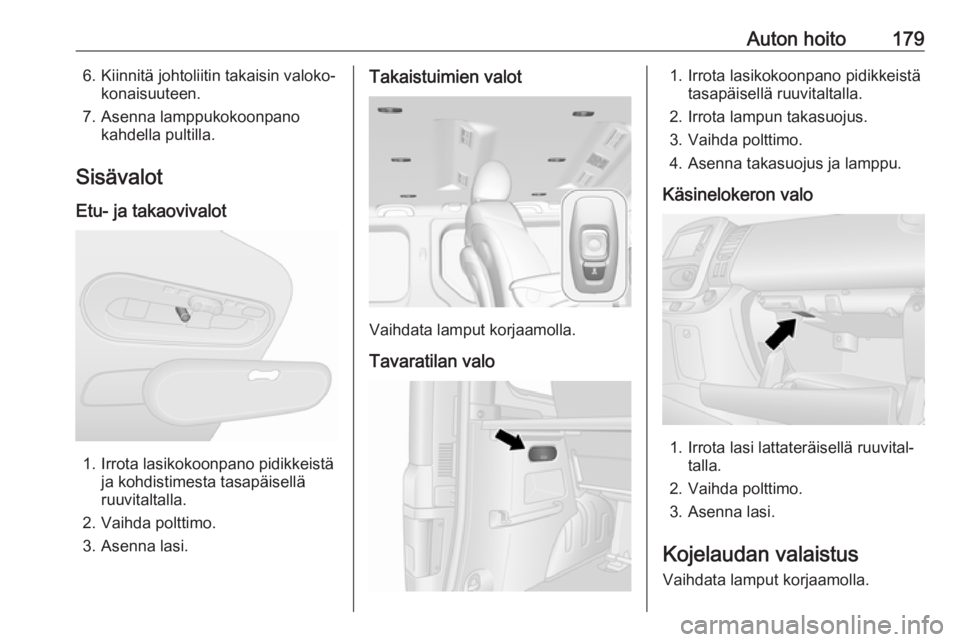

Auton hoito1796. Kiinnitä johtoliitin takaisin valoko‐konaisuuteen.
7. Asenna lamppukokoonpano kahdella pultilla.
Sisävalot Etu- ja takaovivalot
1. Irrota lasikokoonpano pidikkeistä ja kohdistimesta tasapäisellä
ruuvitaltalla.
2. Vaihda polttimo.
3. Asenna lasi.
Takaistuimien valot
Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Irrota lasikokoonpano pidikkeistä tasapäisellä ruuvitaltalla.
2. Irrota lampun takasuojus.
3. Vaihda polttimo.
4. Asenna takasuojus ja lamppu.
Käsinelokeron valo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda polttimo.
3. Asenna lasi.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

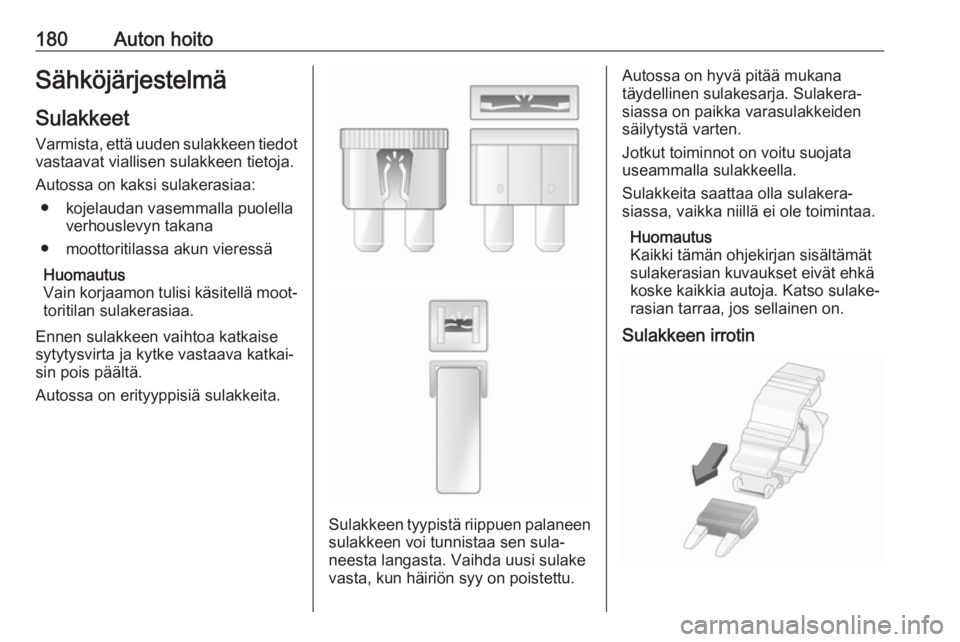

180Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa akun vieressä
Huomautus
Vain korjaamon tulisi käsitellä moot‐
toritilan sulakerasiaa.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Autossa on erityyppisiä sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Sulakera‐
siassa on paikka varasulakkeiden
säilytystä varten.
Jotkut toiminnot on voitu suojata useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.

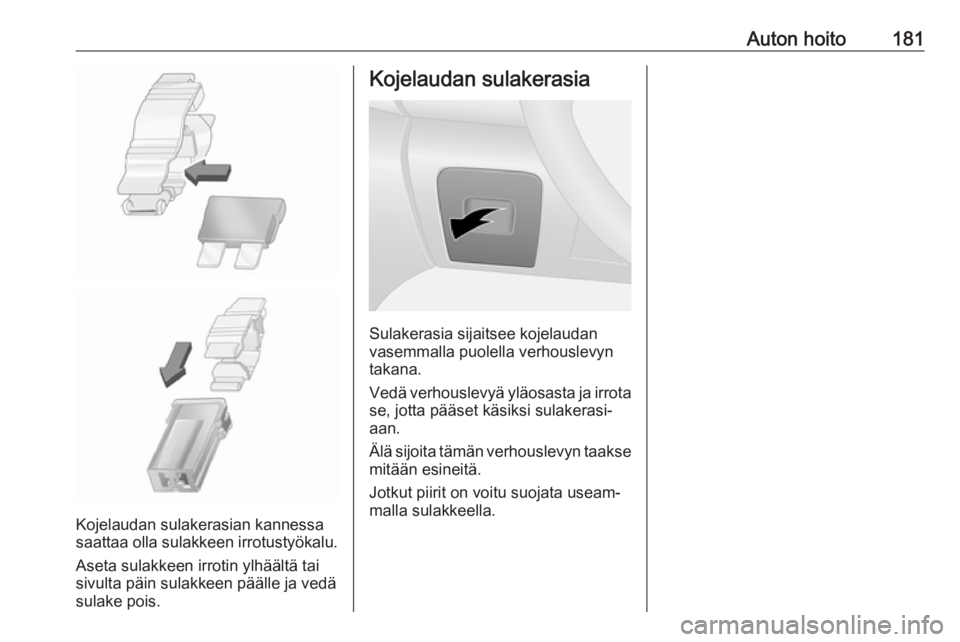

Sulakkeen irrotin

Auton hoito181
Kojelaudan sulakerasian kannessa
saattaa olla sulakkeen irrotustyökalu.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

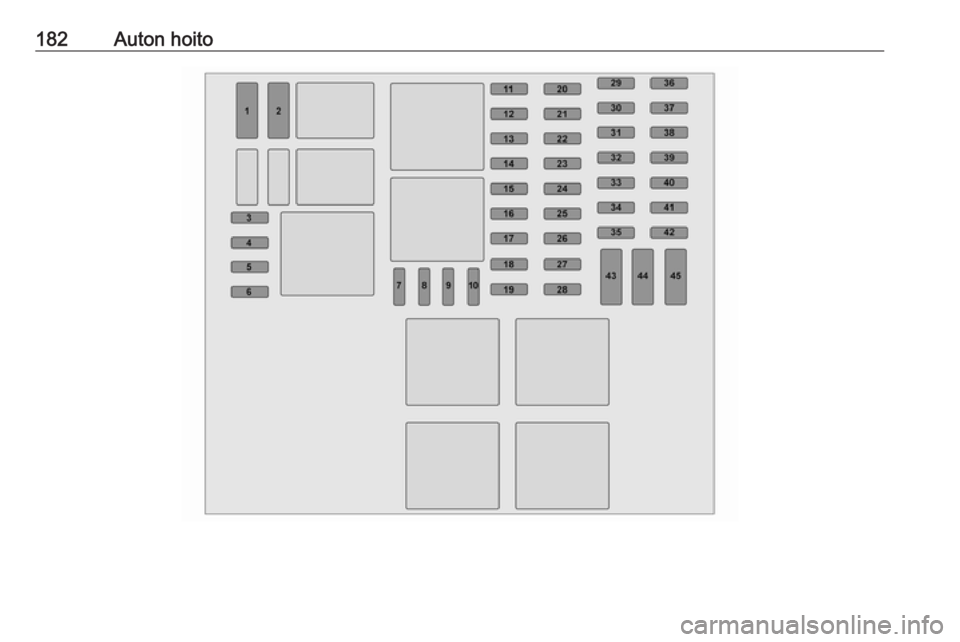

Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan
vasemmalla puolella verhouslevyn
takana.
Vedä verhouslevyä yläosasta ja irrota
se, jotta pääset käsiksi sulakerasi‐
aan.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.

182Auton hoito

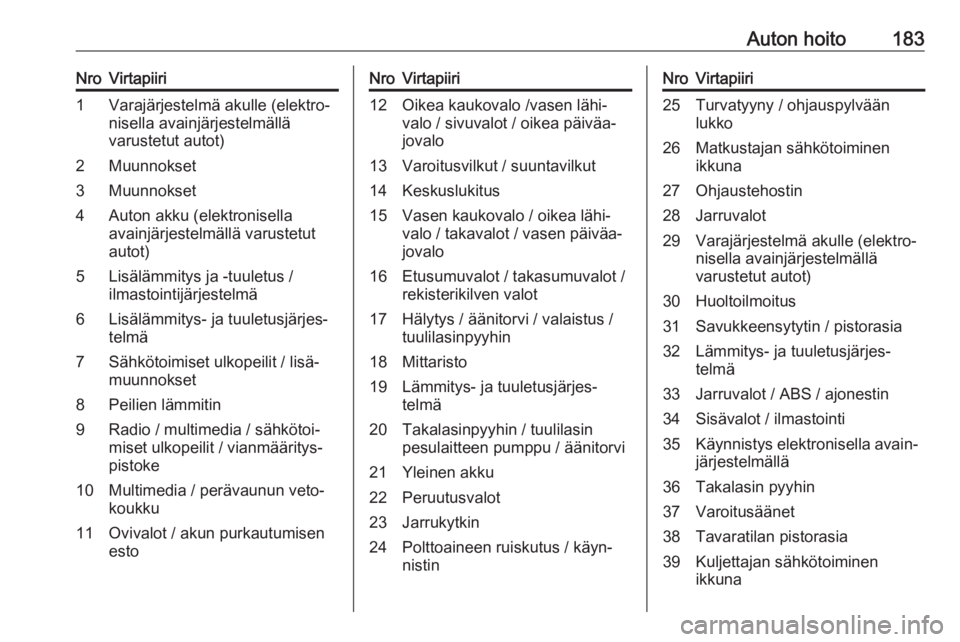

Auton hoito183NroVirtapiiri1Varajärjestelmä akulle (elektro‐
nisella avainjärjestelmällä
varustetut autot)2Muunnokset3Muunnokset4Auton akku (elektronisella
avainjärjestelmällä varustetut
autot)5Lisälämmitys ja -tuuletus /
ilmastointijärjestelmä6Lisälämmitys- ja tuuletusjärjes‐
telmä7Sähkötoimiset ulkopeilit / lisä‐
muunnokset8Peilien lämmitin9Radio / multimedia / sähkötoi‐
miset ulkopeilit / vianmääritys‐
pistoke10Multimedia / perävaunun veto‐
koukku11Ovivalot / akun purkautumisen
estoNroVirtapiiri12Oikea kaukovalo /vasen lähi‐
valo / sivuvalot / oikea päiväa‐
jovalo13Varoitusvilkut / suuntavilkut14Keskuslukitus15Vasen kaukovalo / oikea lähi‐
valo / takavalot / vasen päiväa‐
jovalo16Etusumuvalot / takasumuvalot /
rekisterikilven valot17Hälytys / äänitorvi / valaistus /
tuulilasinpyyhin18Mittaristo19Lämmitys- ja tuuletusjärjes‐ telmä20Takalasinpyyhin / tuulilasin
pesulaitteen pumppu / äänitorvi21Yleinen akku22Peruutusvalot23Jarrukytkin24Polttoaineen ruiskutus / käyn‐ nistinNroVirtapiiri25Turvatyyny / ohjauspylvään
lukko26Matkustajan sähkötoiminen
ikkuna27Ohjaustehostin28Jarruvalot29Varajärjestelmä akulle (elektro‐
nisella avainjärjestelmällä
varustetut autot)30Huoltoilmoitus31Savukkeensytytin / pistorasia32Lämmitys- ja tuuletusjärjes‐
telmä33Jarruvalot / ABS / ajonestin34Sisävalot / ilmastointi35Käynnistys elektronisella avain‐
järjestelmällä36Takalasin pyyhin37Varoitusäänet38Tavaratilan pistorasia39Kuljettajan sähkötoiminen
ikkuna

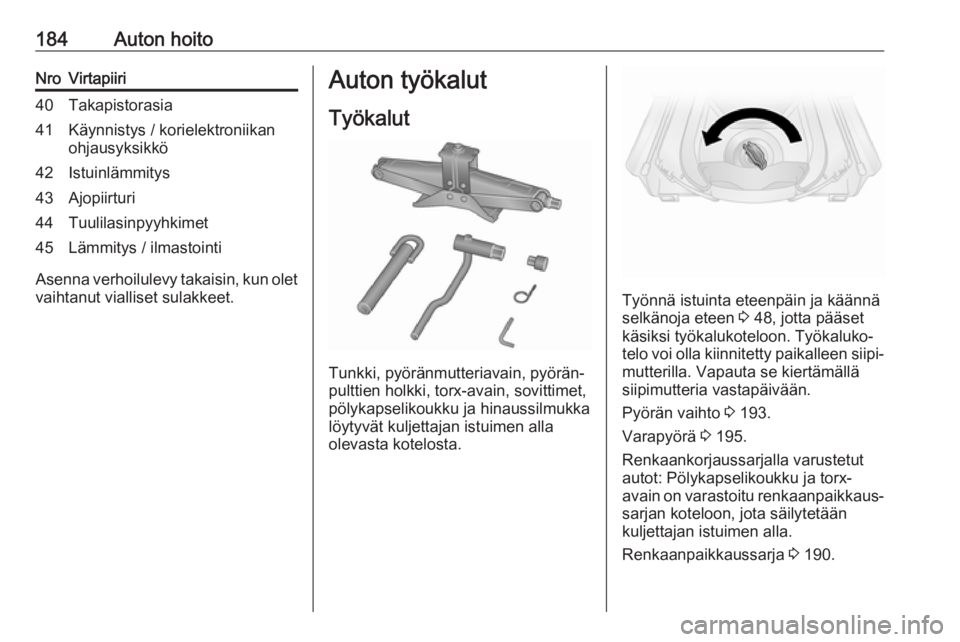

184Auton hoitoNroVirtapiiri40Takapistorasia41Käynnistys / korielektroniikan
ohjausyksikkö42Istuinlämmitys43Ajopiirturi44Tuulilasinpyyhkimet45Lämmitys / ilmastointi
Asenna verhoilulevy takaisin, kun olet
vaihtanut vialliset sulakkeet.
Auton työkalut
Työkalut
Tunkki, pyöränmutteriavain, pyörän‐
pulttien holkki, torx-avain, sovittimet,
pölykapselikoukku ja hinaussilmukka
löytyvät kuljettajan istuimen alla
olevasta kotelosta.
Työnnä istuinta eteenpäin ja käännä
selkänoja eteen 3 48, jotta pääset
käsiksi työkalukoteloon. Työkaluko‐
telo voi olla kiinnitetty paikalleen siipi‐
mutterilla. Vapauta se kiertämällä
siipimutteria vastapäivään.
Pyörän vaihto 3 193.
Varapyörä 3 195.
Renkaankorjaussarjalla varustetut
autot: Pölykapselikoukku ja torx-
avain on varastoitu renkaanpaikkaus‐ sarjan koteloon, jota säilytetään
kuljettajan istuimen alla.
Renkaanpaikkaussarja 3 190.

Auton hoito185Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Renkaat Tehdasasenteiset renkaat on valittualustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Maakohtaisten määräysten mukai‐
sesti kuljettajan näkökenttään täytyy
kiinnittää ilmoitus, joka kertoo renkai‐
den suurimman sallitun nopeuden.
Rengasmerkinnät Esim. 195/65 R 16 C 88 Q195:Renkaan leveys, mm65:Renkaan profiili (renkaan
korkeuden suhde renkaan
leveyteen, %)R:Vyörakenne: VyörengasRF:Rakenne: RunFlat, turvara‐
kenne16:Vanteen halkaisija, tuumaaC:Kuorma- tai kaupallinen käyttö88:Kantavuusindeksi, esim. 88
vastaa 567 kg:aaQ:Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen
soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.

186Auton hoito
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot. Täytä
aina renkaat tarrassa merkittyyn
rengaspaineeseen.
Rengaspaineet 3 221.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 210.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 221.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.
Rengastietotarran ja rengaspainetau‐ lukon antamat rengaspaineiden arvot koskevat kylmiä renkaita, mikä
tarkoittaa 20 °C:n lämpötilaa. Paine
kasvaa lähes 10 kPa (0,1 bar), kun

Auton hoito187lämpötila nousee 10 °C. Tämä on
otettava huomioon tarkistettaessa
lämpimiä renkaita.
Perävaunun veto
Kun hinaat perävaunua täysin lasta‐
tulla autolla, rengaspaineita on
suurennettava 20 kPa/0,2 bar
(3,0 psi) ja suurin nopeus saa olla
enintään 100 km/h.
Perävaunun vetäminen 3 161.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä käytätä radio- ja anturitekniik‐
kaa rengaspaineiden tarkkailussa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee renkaiden ilmanpai‐
netta ja lähettää rengaspainelukemia
autossa sijaitsevaan vastaanotti‐
meen.
Rengaspainetaulukko 3 221.
Alhaiset rengaspaineetAlhaisista rengaspaineista ilmoite‐
taan sytyttämällä merkkivalo w 3 99
ja näyttämällä asiaa koskeva viesti
kuljettajan tietokeskuksessa.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 221.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran ennen kuin
rengaspainearvot päivittyvät järjestel‐
mässä. Tällöin w saattaa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Tarkista kaikkien neljän renkaan
rengaspaine.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Vain paineantureilla varustettuja
pyöriä saa asentaa, w vilkkuu useita
sekunteja siirtyen sitten palamaan
tasaisesti merkkivalon j 3 97
kanssa. Samalla kuljettajan tietokes‐ kuksessa näkyy asiasta kertova
viesti.

188Auton hoitoVarapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden
pyörien osalta. Kolmen muun pyörän
kohdalla rengaspaineiden valvonta‐
järjestelmä pysyy toimintavalmiu‐
dessa.
Merkkivalo w palaa ja asiasta kertova
viesti näkyy jokaisessa sytytysjak‐
sossa, kunnes renkaissa on oikea rengaspaine.
Kuljettajan tietokeskus 3 101.
Auton viestit 3 102.
Rengasrikko
Rengasrikosta tai hyvin alhaisesta
rengaspaineesta ilmoitetaan merkki‐
valoilla w ja C 3 97 ja asiaa koske‐
valla viestillä kuljettajan tietokeskuk‐
sessa. Pysäytä auto ja sammuta
moottori.
Rengaspaine 3 221.
Renkaanpaikkaussarja 3 190.
Varapyörä 3 195.
Pyörän vaihto 3 193.Uudelleenoppimistoiminto
Kun rikkoutunut rengas on korjattu ja
kuljettaja on täyttänyt renkaat oikei‐
siin rengaspaineisiin, rengaspainei‐
den valvontajärjestelmän täytyy
tehdä uudelleenlaskenta.
Rengaspaine 3 221.
Renkaanpaikkaussarja 3 190.
Valitse ajon aikana kuljettajan tieto‐
keskuksesta rengaspainevalikko
painamalla pyyhinvivun päässä
olevaa painiketta. Paina painiketta
noin 5 sekuntia, jotta laskenta käyn‐
nistyy. Vastaava viesti näkyy kuljetta‐ jan tietokeskuksessa.
Uudelleenopetuksen tekeminen saat‐ taa edellyttää useiden minuuttien
ajamista yli 40 km/h nopeudella.
Järjestelmä voi antaa tietoja vain
rajoitetusti tänä aikana.
Jos uudelleenoppimisen aikana esiin‐
tyy ongelmia, merkkivalo w jää pala‐
maan ja kuljettajan tietokeskuksessa näytetään varoitusviesti.
Kuljettajan tietokeskus 3 101.
Auton viestit 3 102.
Yleisiä tietoja Lumiketjujen tai nestemäisten
korjaussarjojen käyttö saattaa haitata järjestelmän toimintaa. Tehtaan
hyväksymiä renkaankorjaussarjoja
voidaan käyttää.
Renkaanpaikkaussarja 3 190.
Lumiketjut 3 190.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit täytyy irrotuttaa ja huollattaa
korjaamolla.
