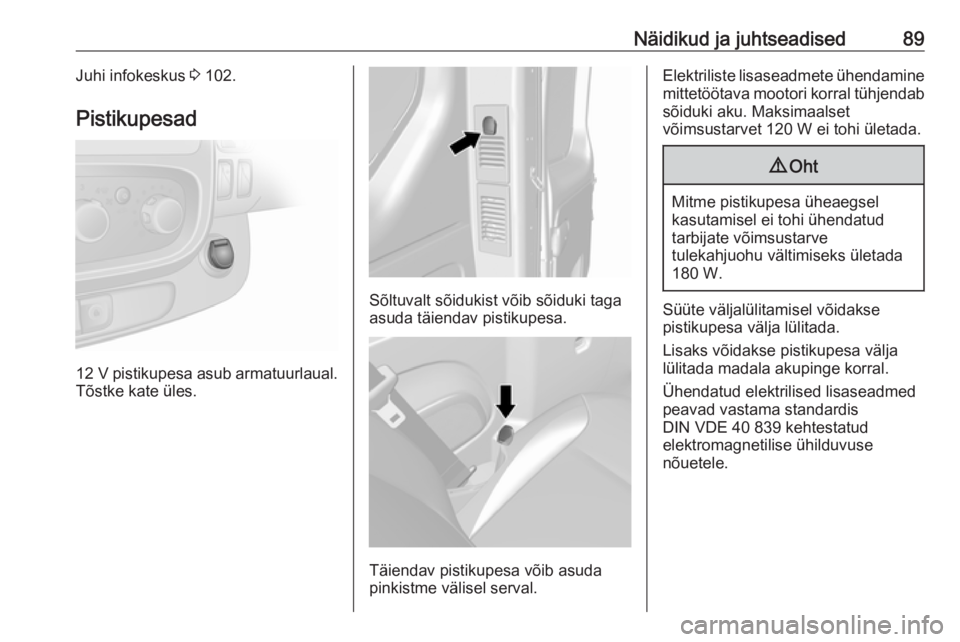

Näidikud ja juhtseadised89Juhi infokeskus 3 102.
Pistikupesad
12 V pistikupesa asub armatuurlaual.
Tõstke kate üles.
Sõltuvalt sõidukist võib sõiduki taga asuda täiendav pistikupesa.
Täiendav pistikupesa võib asuda
pinkistme välisel serval.
Elektriliste lisaseadmete ühendamine mittetöötava mootori korral tühjendab sõiduki aku. Maksimaalset
võimsustarvet 120 W ei tohi ületada.9 Oht
Mitme pistikupesa üheaegsel
kasutamisel ei tohi ühendatud
tarbijate võimsustarve
tulekahjuohu vältimiseks ületada
180 W.
Süüte väljalülitamisel võidakse
pistikupesa välja lülitada.
Lisaks võidakse pistikupesa välja lülitada madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.

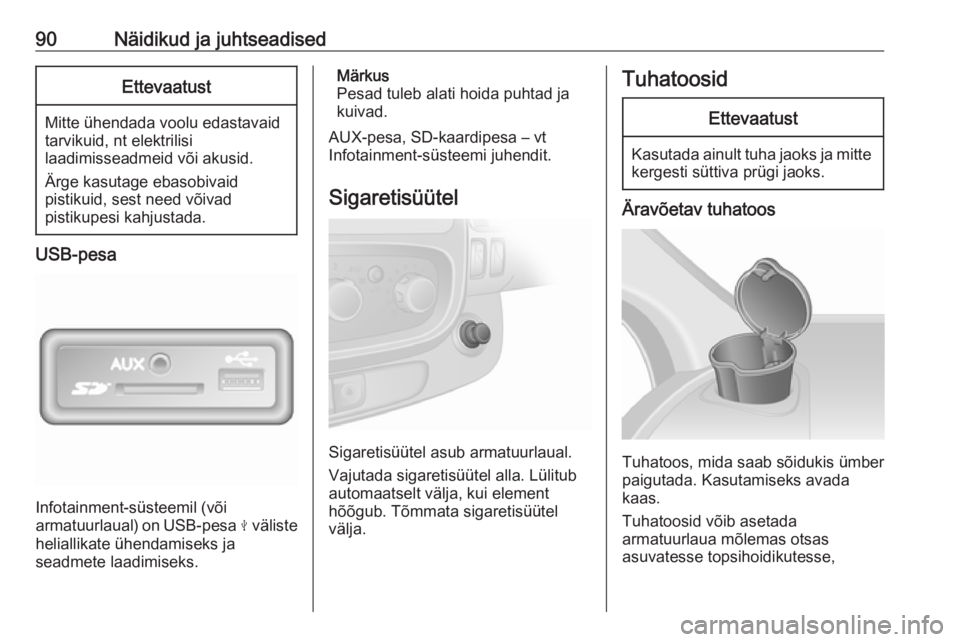

90Näidikud ja juhtseadisedEttevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Ärge kasutage ebasobivaid
pistikuid, sest need võivad
pistikupesi kahjustada.
USB-pesa
Infotainment-süsteemil (või
armatuurlaual) on USB-pesa M väliste
heliallikate ühendamiseks ja
seadmete laadimiseks.
Märkus
Pesad tuleb alati hoida puhtad ja
kuivad.
AUX-pesa, SD-kaardipesa – vt
Infotainment-süsteemi juhendit.
Sigaretisüütel
Sigaretisüütel asub armatuurlaual.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Äravõetav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Tuhatoosid võib asetada
armatuurlaua mõlemas otsas
asuvatesse topsihoidikutesse,

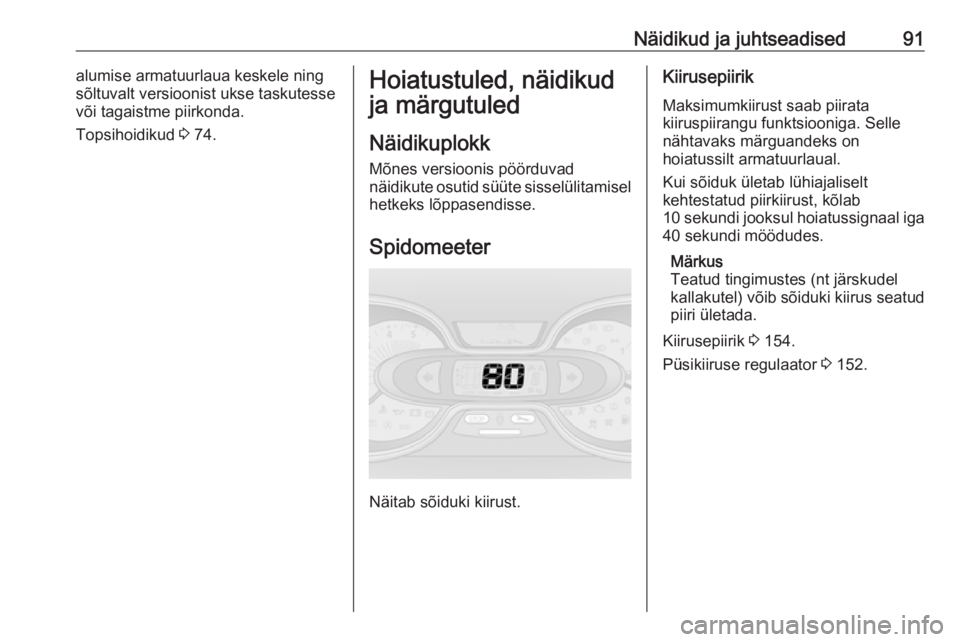

Näidikud ja juhtseadised91alumise armatuurlaua keskele ning
sõltuvalt versioonist ukse taskutesse või tagaistme piirkonda.
Topsihoidikud 3 74.Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Kiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk ületab lühiajaliselt
kehtestatud piirkiirust, kõlab
10 sekundi jooksul hoiatussignaal iga
40 sekundi möödudes.
Märkus
Teatud tingimustes (nt järskudel
kallakutel) võib sõiduki kiirus seatud piiri ületada.
Kiirusepiirik 3 154.
Püsikiiruse regulaator 3 152.

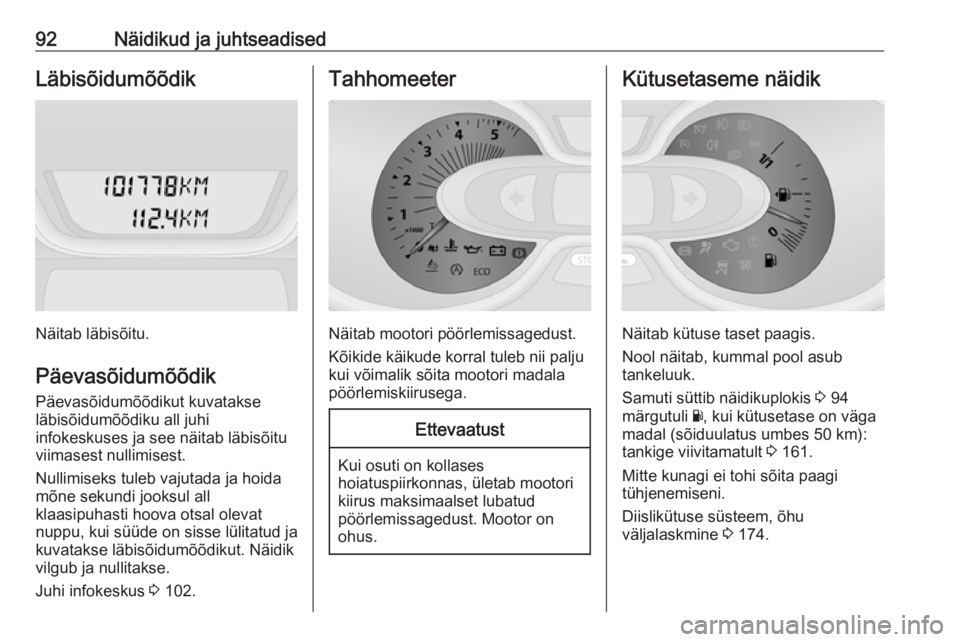

92Näidikud ja juhtseadisedLäbisõidumõõdik
Näitab läbisõitu.
Päevasõidumõõdik Päevasõidumõõdikut kuvatakse
läbisõidumõõdiku all juhi
infokeskuses ja see näitab läbisõitu
viimasest nullimisest.
Nullimiseks tuleb vajutada ja hoida
mõne sekundi jooksul all
klaasipuhasti hoova otsal olevat
nuppu, kui süüde on sisse lülitatud ja
kuvatakse läbisõidumõõdikut. Näidik
vilgub ja nullitakse.
Juhi infokeskus 3 102.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on kollases hoiatuspiirkonnas, ületab mootori
kiirus maksimaalset lubatud
pöörlemissagedust. Mootor on
ohus.
Kütusetaseme näidik
Näitab kütuse taset paagis.
Nool näitab, kummal pool asub
tankeluuk.
Samuti süttib näidikuplokis 3 94
märgutuli Y, kui kütusetase on väga
madal (sõiduulatus umbes 50 km):
tankige viivitamatult 3 161.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Diislikütuse süsteem, õhu
väljalaskmine 3 174.

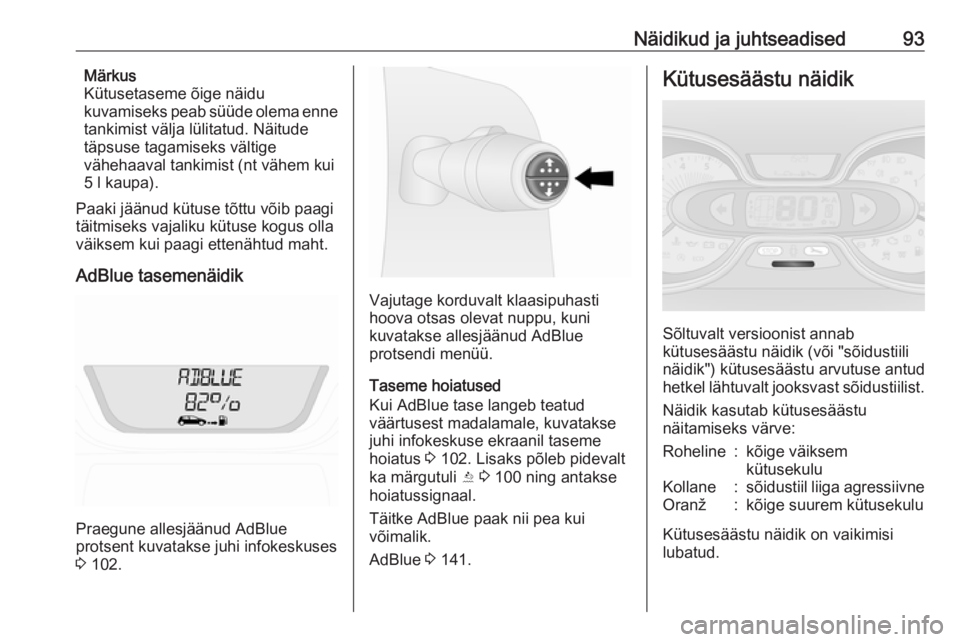

Näidikud ja juhtseadised93Märkus
Kütusetaseme õige näidu
kuvamiseks peab süüde olema enne
tankimist välja lülitatud. Näitude
täpsuse tagamiseks vältige
vähehaaval tankimist (nt vähem kui
5 l kaupa).
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
AdBlue tasemenäidik
Praegune allesjäänud AdBlue
protsent kuvatakse juhi infokeskuses 3 102.
Vajutage korduvalt klaasipuhasti
hoova otsas olevat nuppu, kuni
kuvatakse allesjäänud AdBlue
protsendi menüü.
Taseme hoiatused
Kui AdBlue tase langeb teatud
väärtusest madalamale, kuvatakse
juhi infokeskuse ekraanil taseme
hoiatus 3 102. Lisaks põleb pidevalt
ka märgutuli Y 3 100 ning antakse
hoiatussignaal.
Täitke AdBlue paak nii pea kui
võimalik.
AdBlue 3 141.
Kütusesäästu näidik
Sõltuvalt versioonist annab
kütusesäästu näidik (või "sõidustiili näidik") kütusesäästu arvutuse antud
hetkel lähtuvalt jooksvast sõidustiilist.
Näidik kasutab kütusesäästu
näitamiseks värve:
Roheline:kõige väiksem
kütusekuluKollane:sõidustiil liiga agressiivneOranž:kõige suurem kütusekulu
Kütusesäästu näidik on vaikimisi
lubatud.

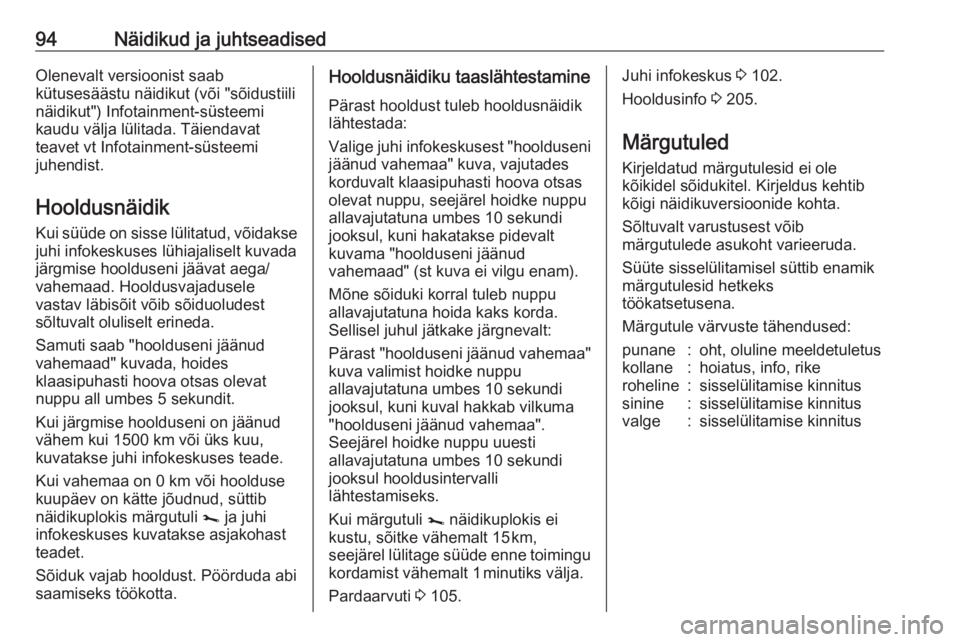

94Näidikud ja juhtseadisedOlenevalt versioonist saab
kütusesäästu näidikut (või "sõidustiili
näidikut") Infotainment-süsteemi
kaudu välja lülitada. Täiendavat
teavet vt Infotainment-süsteemi
juhendist.
Hooldusnäidik
Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Samuti saab "hoolduseni jäänud
vahemaad" kuvada, hoides
klaasipuhasti hoova otsas olevat
nuppu all umbes 5 sekundit.
Kui järgmise hoolduseni on jäänud
vähem kui 1500 km või üks kuu,
kuvatakse juhi infokeskuses teade.
Kui vahemaa on 0 km või hoolduse
kuupäev on kätte jõudnud, süttib
näidikuplokis märgutuli j ja juhi
infokeskuses kuvatakse asjakohast
teadet.
Sõiduk vajab hooldust. Pöörduda abi
saamiseks töökotta.Hooldusnäidiku taaslähtestamine
Pärast hooldust tuleb hooldusnäidiklähtestada:
Valige juhi infokeskusest "hoolduseni jäänud vahemaa" kuva, vajutadeskorduvalt klaasipuhasti hoova otsas
olevat nuppu, seejärel hoidke nuppu
allavajutatuna umbes 10 sekundi
jooksul, kuni hakatakse pidevalt
kuvama "hoolduseni jäänud
vahemaad" (st kuva ei vilgu enam).
Mõne sõiduki korral tuleb nuppu
allavajutatuna hoida kaks korda.
Sellisel juhul jätkake järgnevalt:
Pärast "hoolduseni jäänud vahemaa"
kuva valimist hoidke nuppu
allavajutatuna umbes 10 sekundi
jooksul, kuni kuval hakkab vilkuma
"hoolduseni jäänud vahemaa".
Seejärel hoidke nuppu uuesti
allavajutatuna umbes 10 sekundi
jooksul hooldusintervalli
lähtestamiseks.
Kui märgutuli j näidikuplokis ei
kustu, sõitke vähemalt 15 km, seejärel lülitage süüde enne toimingu kordamist vähemalt 1 minutiks välja.
Pardaarvuti 3 105.Juhi infokeskus 3 102.
Hooldusinfo 3 205.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

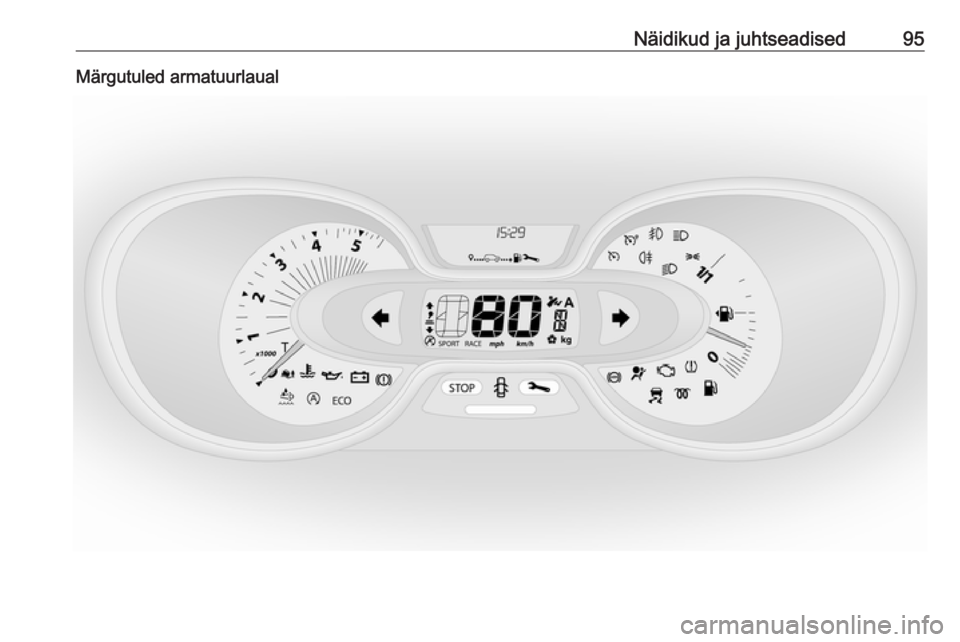

Näidikud ja juhtseadised95Märgutuled armatuurlaual

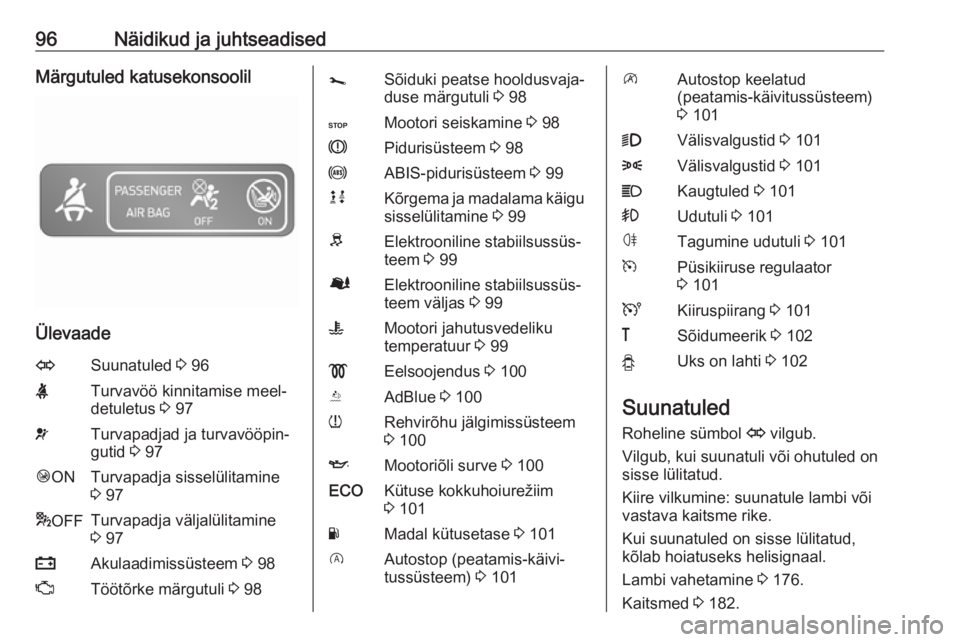

96Näidikud ja juhtseadisedMärgutuled katusekonsoolil
Ülevaade
OSuunatuled 3 96XTurvavöö kinnitamise meel‐
detuletus 3 97vTurvapadjad ja turvavööpin‐
gutid 3 97Ó ONTurvapadja sisselülitamine
3 97* OFFTurvapadja väljalülitamine
3 97pAkulaadimissüsteem 3 98ZTöötõrke märgutuli 3 98jSõiduki peatse hooldusvaja‐
duse märgutuli 3 98CMootori seiskamine 3 98RPidurisüsteem 3 98uABIS-pidurisüsteem 3 99kjKõrgema ja madalama käigu
sisselülitamine 3 99RElektrooniline stabiilsussüs‐
teem 3 99ØElektrooniline stabiilsussüs‐
teem väljas 3 99WMootori jahutusvedeliku
temperatuur 3 99!Eelsoojendus 3 100YAdBlue 3 100wRehvirõhu jälgimissüsteem
3 100IMootoriõli surve 3 100ECOKütuse kokkuhoiurežiim
3 101YMadal kütusetase 3 101DAutostop (peatamis-käivi‐
tussüsteem) 3 101\Autostop keelatud
(peatamis-käivitussüsteem)
3 1019Välisvalgustid 3 1018Välisvalgustid 3 101CKaugtuled 3 101>Udutuli 3 101øTagumine udutuli 3 101mPüsikiiruse regulaator
3 101UKiiruspiirang 3 101&Sõidumeerik 3 102yUks on lahti 3 102
Suunatuled
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Lambi vahetamine 3 176.
Kaitsmed 3 182.

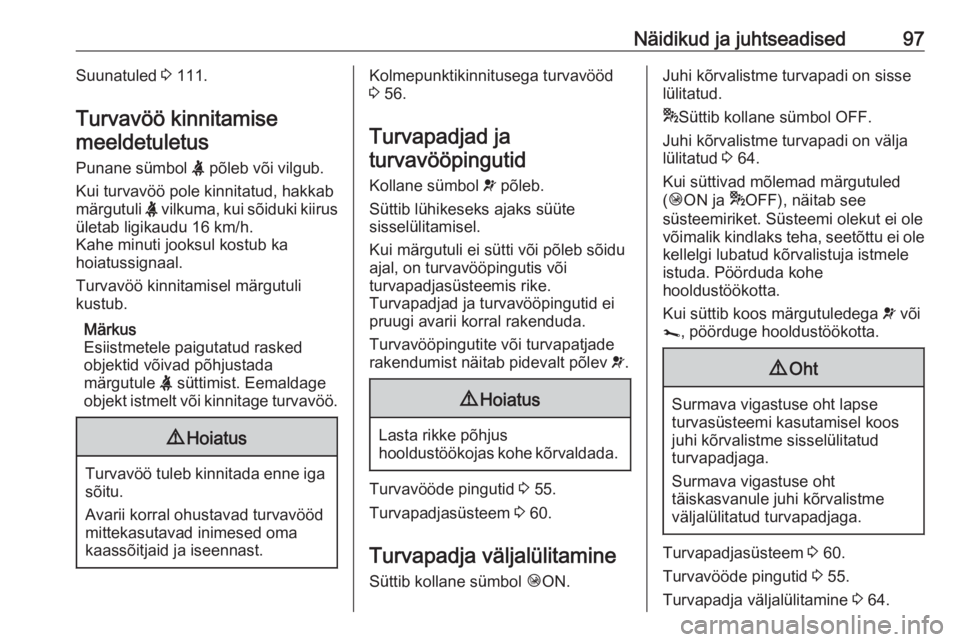

Näidikud ja juhtseadised97Suunatuled 3 111.
Turvavöö kinnitamise meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h.
Kahe minuti jooksul kostub ka
hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.
Märkus
Esiistmetele paigutatud rasked
objektid võivad põhjustada
märgutule X süttimist. Eemaldage
objekt istmelt või kinnitage turvavöö.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd 3 56.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Kui märgutuli ei sütti või põleb sõidu ajal, on turvavööpingutis või
turvapadjasüsteemis rike.
Turvapadjad ja turvavööpingutid ei
pruugi avarii korral rakenduda.
Turvavööpingutite või turvapatjade rakendumist näitab pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööde pingutid 3 55.
Turvapadjasüsteem 3 60.
Turvapadja väljalülitamine
Süttib kollane sümbol ÓON.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* Süttib kollane sümbol OFF.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 64.
Kui süttivad mõlemad märgutuled
( Ó ON ja *OFF), näitab see
süsteemiriket. Süsteemi olekut ei ole
võimalik kindlaks teha, seetõttu ei ole kellelgi lubatud kõrvalistuja istmeleistuda. Pöörduda kohe
hooldustöökotta.
Kui süttib koos märgutuledega v või
j , pöörduge hooldustöökotta.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 60.
Turvavööde pingutid 3 55.
Turvapadja väljalülitamine 3 64.

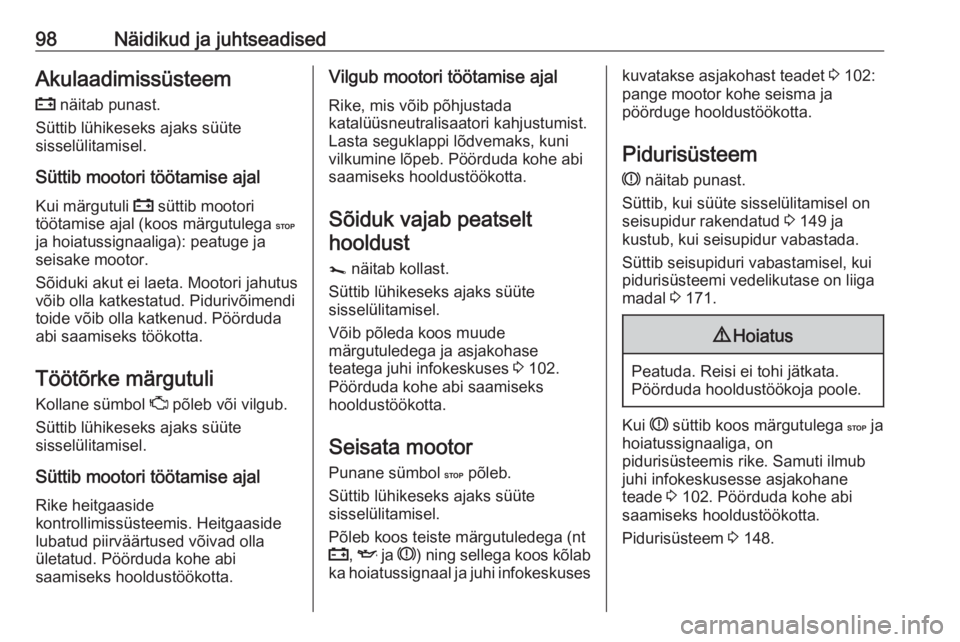

98Näidikud ja juhtseadisedAkulaadimissüsteemp näitab punast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib mootori töötamise ajal Kui märgutuli p süttib mootori
töötamise ajal (koos märgutulega C
ja hoiatussignaaliga): peatuge ja
seisake mootor.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
toide võib olla katkenud. Pöörduda
abi saamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
j näitab kollast.
Süttib lühikeseks ajaks süüte sisselülitamisel.
Võib põleda koos muude
märgutuledega ja asjakohase
teatega juhi infokeskuses 3 102.
Pöörduda kohe abi saamiseks
hooldustöökotta.
Seisata mootor
Punane sümbol C põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb koos teiste märgutuledega (nt
p , I ja R) ning sellega koos kõlab
ka hoiatussignaal ja juhi infokeskuseskuvatakse asjakohast teadet 3 102:
pange mootor kohe seisma ja
pöörduge hooldustöökotta.
Pidurisüsteem
R näitab punast.
Süttib, kui süüte sisselülitamisel on
seisupidur rakendatud 3 149 ja
kustub, kui seisupidur vabastada.
Süttib seisupiduri vabastamisel, kui
pidurisüsteemi vedelikutase on liiga
madal 3 171.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Kui R süttib koos märgutulega C ja
hoiatussignaaliga, on
pidurisüsteemis rike. Samuti ilmub
juhi infokeskusesse asjakohane
teade 3 102. Pöörduda kohe abi
saamiseks hooldustöökotta.
Pidurisüsteem 3 148.
