OPEL VIVARO B 2018.5 Посібник з експлуатації (in Ukrainian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: VIVARO B, Model: OPEL VIVARO B 2018.5Pages: 273, PDF Size: 5.61 MB
Page 211 of 273

Догляд за автомобілем209
Page 212 of 273

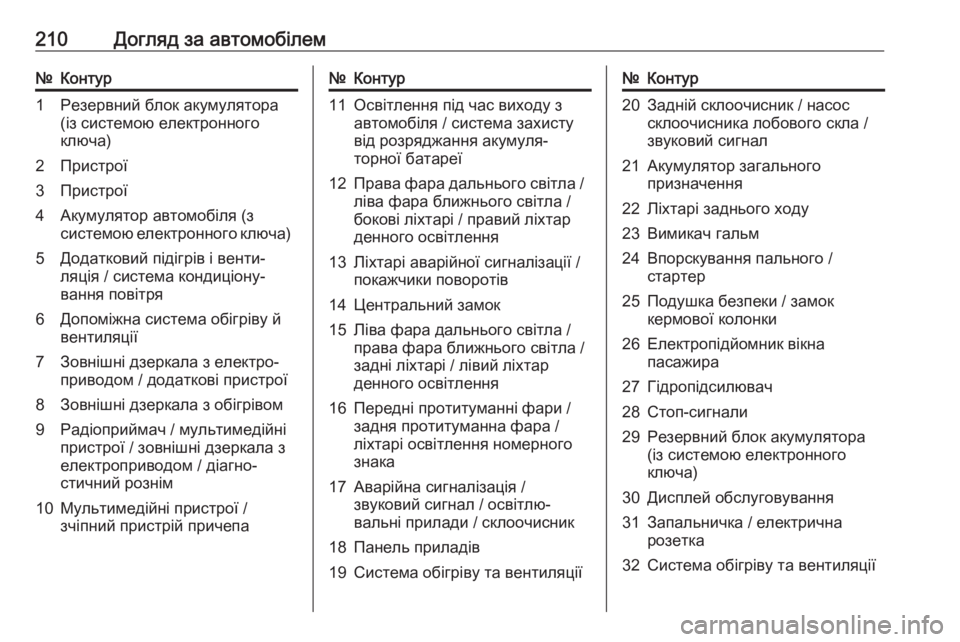

210Догляд за автомобілем№Контур1Резервний блок акумулятора
(із системою електронного
ключа)2Пристрої3Пристрої4Акумулятор автомобіля (з
системою електронного ключа)5Додатковий підігрів і венти‐
ляція / система кондиціону‐
вання повітря6Допоміжна система обігріву й
вентиляції7Зовнішні дзеркала з електро‐
приводом / додаткові пристрої8Зовнішні дзеркала з обігрівом9Радіоприймач / мультимедійні
пристрої / зовнішні дзеркала з
електроприводом / діагно‐
стичний рознім10Мультимедійні пристрої /
зчіпний пристрій причепа№Контур11Освітлення під час виходу з
автомобіля / система захисту
від розряджання акумуля‐
торної батареї12Права фара дальнього світла /
ліва фара ближнього світла /
бокові ліхтарі / правий ліхтар
денного освітлення13Ліхтарі аварійної сигналізації /
покажчики поворотів14Центральний замок15Ліва фара дальнього світла /
права фара ближнього світла /
задні ліхтарі / лівий ліхтар
денного освітлення16Передні протитуманні фари /
задня протитуманна фара /
ліхтарі освітлення номерного
знака17Аварійна сигналізація /
звуковий сигнал / освітлю‐
вальні прилади / склоочисник18Панель приладів19Система обігріву та вентиляції№Контур20Задній склоочисник / насос
склоочисника лобового скла /
звуковий сигнал21Акумулятор загального
призначення22Ліхтарі заднього ходу23Вимикач гальм24Впорскування пального /
стартер25Подушка безпеки / замок
кермової колонки26Електропідйомник вікна
пасажира27Гідропідсилювач28Стоп-сигнали29Резервний блок акумулятора
(із системою електронного
ключа)30Дисплей обслуговування31Запальничка / електрична
розетка32Система обігріву та вентиляції
Page 213 of 273

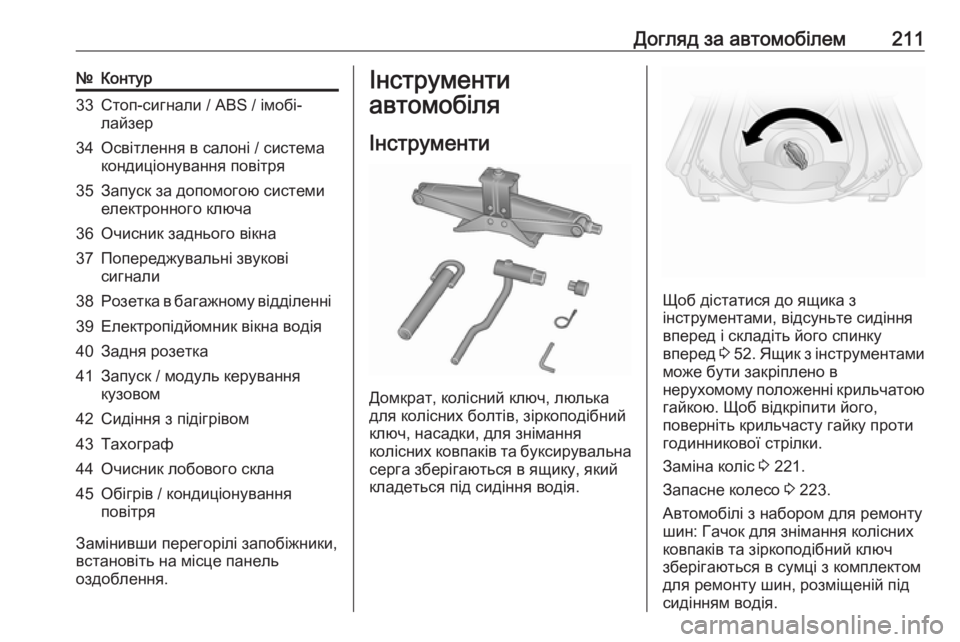

Догляд за автомобілем211№Контур33Стоп-сигнали / ABS / імобі‐
лайзер34Освітлення в салоні / система
кондиціонування повітря35Запуск за допомогою системи
електронного ключа36Очисник заднього вікна37Попереджувальні звукові
сигнали38Розетка в багажному відділенні39Електропідйомник вікна водія40Задня розетка41Запуск / модуль керування
кузовом42Сидіння з підігрівом43Тахограф44Очисник лобового скла45Обігрів / кондиціонування
повітря
Замінивши перегорілі запобіжники,
встановіть на місце панель
оздоблення.
Інструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний
ключ, насадки, для знімання
колісних ковпаків та буксирувальна серга зберігаються в ящику, який
кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння вперед і складіть його спинку
вперед 3 52 . Ящик з інструментами
може бути закріплено в
нерухомому положенні крильчатою гайкою. Щоб відкріпити його,
поверніть крильчасту гайку проти
годинникової стрілки.
Заміна коліс 3 221.
Запасне колесо 3 223.
Автомобілі з набором для ремонту
шин: Гачок для знімання колісних
ковпаків та зіркоподібний ключ
зберігаються в сумці з комплектом
для ремонту шин, розміщеній під
сидінням водія.
Page 214 of 273

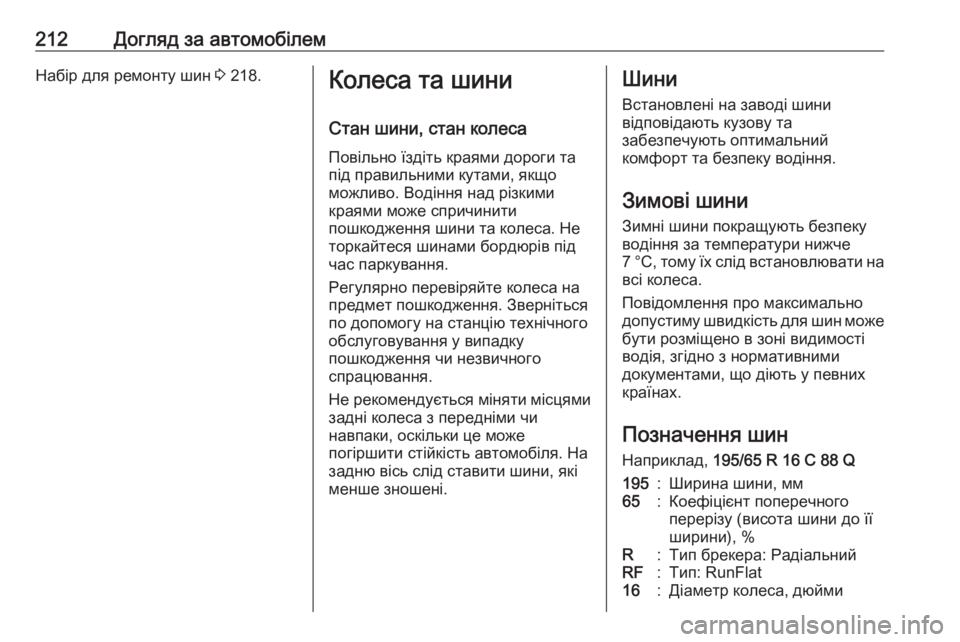

212Догляд за автомобілемНабір для ремонту шин 3 218.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які менше зношені.Шини
Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Повідомлення про максимально
допустиму швидкість для шин може бути розміщено в зоні видимості
водія, згідно з нормативними
документами, що діють у певних
країнах.
Позначення шин Наприклад, 195/65 R 16 C 88 Q195:Ширина шини, мм65:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми
Page 215 of 273

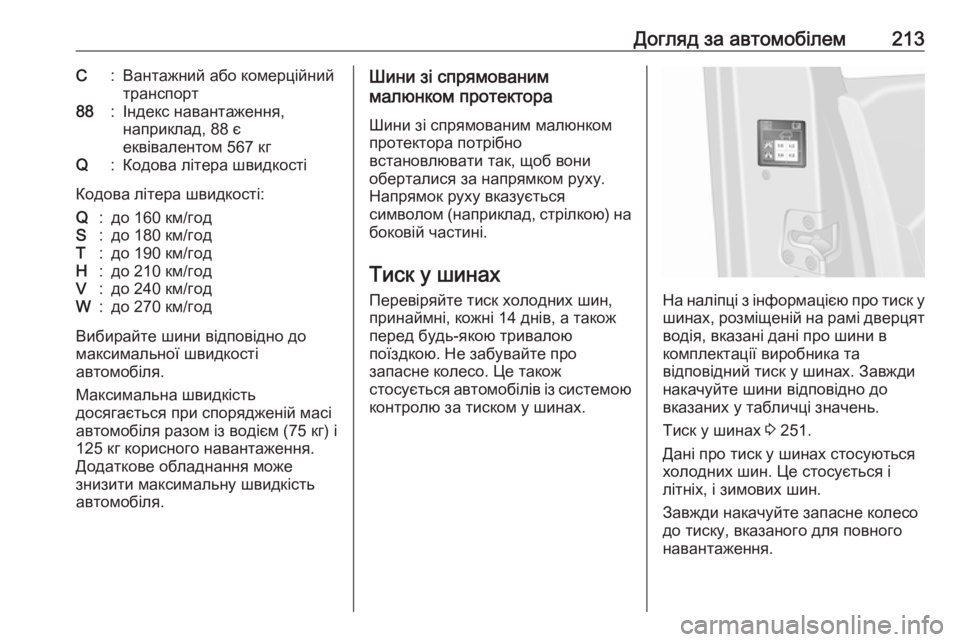

Догляд за автомобілем213C:Вантажний або комерційний
транспорт88:Індекс навантаження,
наприклад, 88 є
еквівалентом 567 кгQ:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 251.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Page 216 of 273

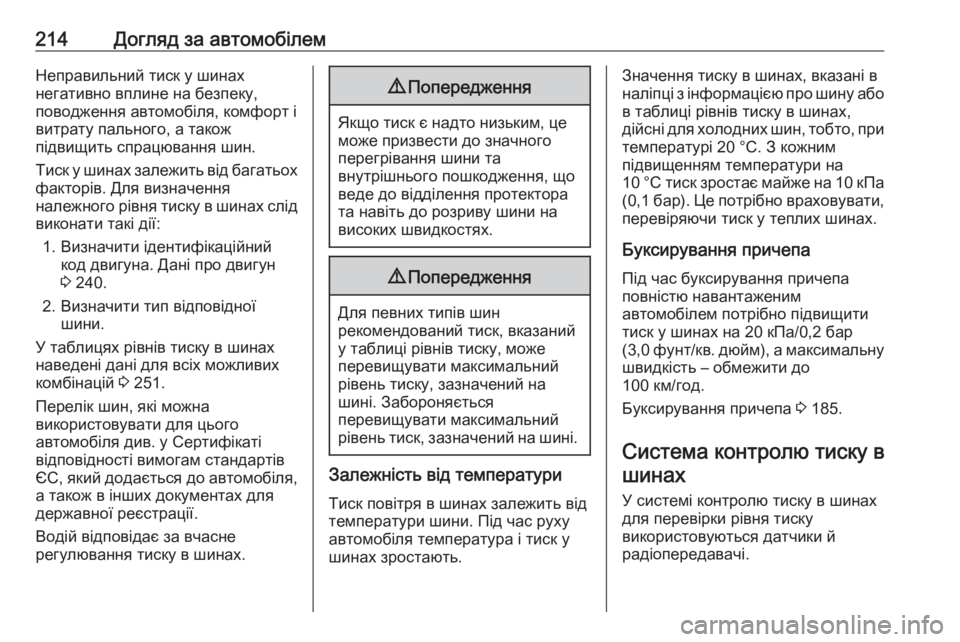

214Догляд за автомобілемНеправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 240.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 251.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шинах, вказані в
наліпці з інформацією про шину або
в таблиці рівнів тиску в шинах,
дійсні для холодних шин, тобто, при температурі 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа
(0,1 бар). Це потрібно враховувати, перевіряючи тиск у теплих шинах.
Буксирування причепа
Під час буксирування причепа
повністю навантаженим
автомобілем потрібно підвищити
тиск у шинах на 20 кПа/0,2 бар
(3,0 фунт/кв. дюйм), а максимальну швидкість – обмежити до
100 км/год.
Буксирування причепа 3 185.
Система контролю тиску в шинах
У системі контролю тиску в шинах
для перевірки рівня тиску
використовуються датчики й
радіопередавачі.
Page 217 of 273

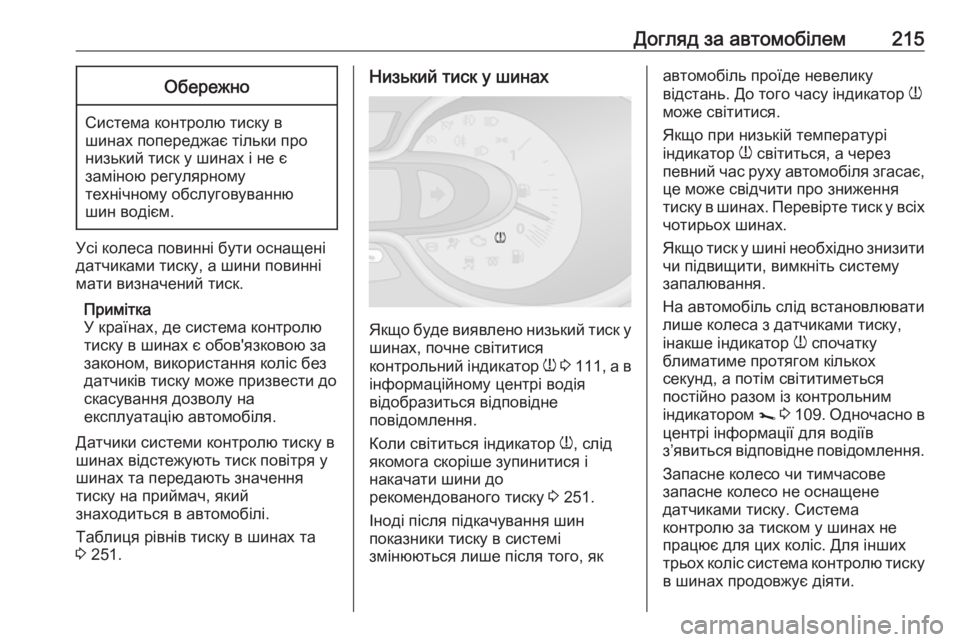

Догляд за автомобілем215Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Датчики системи контролю тиску в
шинах відстежують тиск повітря у
шинах та передають значення
тиску на приймач, який
знаходиться в автомобілі.
Таблиця рівнів тиску в шинах та
3 251.
Низький тиск у шинах
Якщо буде виявлено низький тиск у
шинах, почне світитися
контрольний індикатор w 3 111 , а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 251.
Іноді після підкачування шин
показники тиску в системі
змінюються лише після того, як
автомобіль проїде невелику
відстань. До того часу індикатор w
може світитися.
Якщо при низькій температурі
індикатор w світиться, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у всіх чотирьох шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше індикатор w спочатку
блиматиме протягом кількох
секунд, а потім світитиметься
постійно разом із контрольним
індикатором j 3 109 . Одночасно в
центрі інформації для водіїв
з’явиться відповідне повідомлення.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. Для інших
трьох коліс система контролю тиску в шинах продовжує діяти.
Page 218 of 273

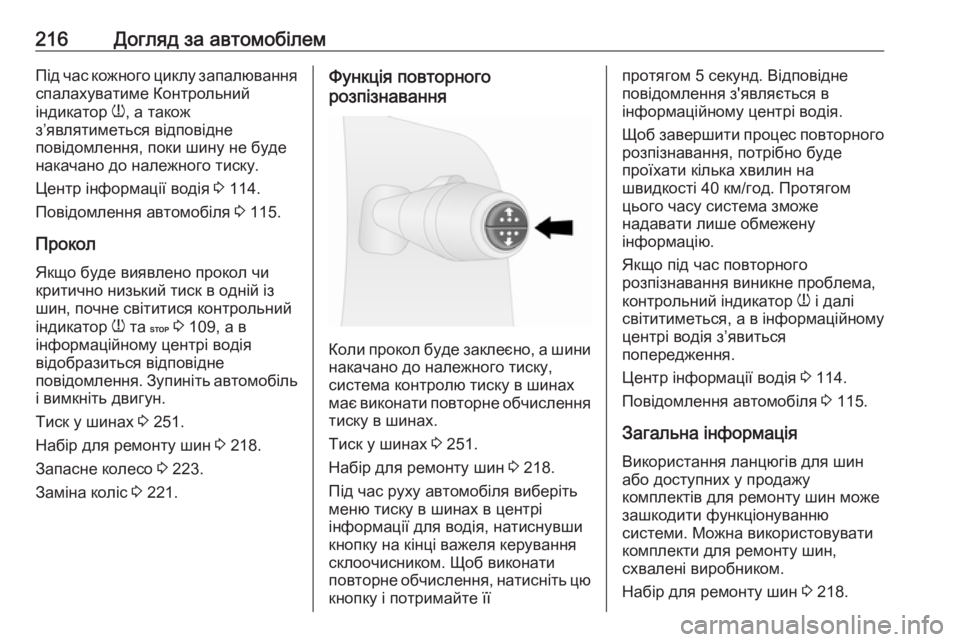

216Догляд за автомобілемПід час кожного циклу запалюванняспалахуватиме Контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія 3 114.
Повідомлення автомобіля 3 115.
Прокол
Якщо буде виявлено прокол чи критично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 109, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення. Зупиніть автомобіль і вимкніть двигун.
Тиск у шинах 3 251.
Набір для ремонту шин 3 218.
Запасне колесо 3 223.
Заміна коліс 3 221.Функція повторного
розпізнавання
Коли прокол буде заклеєно, а шини
накачано до належного тиску,
система контролю тиску в шинах має виконати повторне обчислення тиску в шинах.
Тиск у шинах 3 251.
Набір для ремонту шин 3 218.
Під час руху автомобіля виберіть
меню тиску в шинах в центрі
інформації для водія, натиснувши кнопку на кінці важеля керування
склоочисником. Щоб виконати
повторне обчислення, натисніть цю кнопку і потримайте її
протягом 5 секунд. Відповідне
повідомлення з'являється в
інформаційному центрі водія.
Щоб завершити процес повторного розпізнавання, потрібно буде
проїхати кілька хвилин на
швидкості 40 км/год. Протягом
цього часу система зможе
надавати лише обмежену
інформацію.
Якщо під час повторного
розпізнавання виникне проблема,
контрольний індикатор w і далі
світитиметься, а в інформаційному центрі водія з’явиться
попередження.
Центр інформації водія 3 114.
Повідомлення автомобіля 3 115.
Загальна інформація
Використання ланцюгів для шин
або доступних у продажу
комплектів для ремонту шин може
зашкодити функціонуванню
системи. Можна використовувати
комплекти для ремонту шин,
схвалені виробником.
Набір для ремонту шин 3 218.
Page 219 of 273

Догляд за автомобілем217Ланцюги для шин 3 218.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для перевірки на
станції технічного обслуговування.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин,
встановлених виробником,
потрібно перепрограмувати
номінальний тиск у шинах, а також
внести інші зміни в налаштування
автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.
Система контролю тиску в шинах
3 214.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
Page 220 of 273

218Догляд за автомобілемУ разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску
та, як наслідок, до ДТП.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).
При розмірі шин 215/60 R17
необхідно проконсультуватися з
працівниками станції технічного
обслуговування.9 Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/год. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження поверхні
чи бокової частини шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше чотирьох мм або
бокове пошкодження шини біля
ободу.
