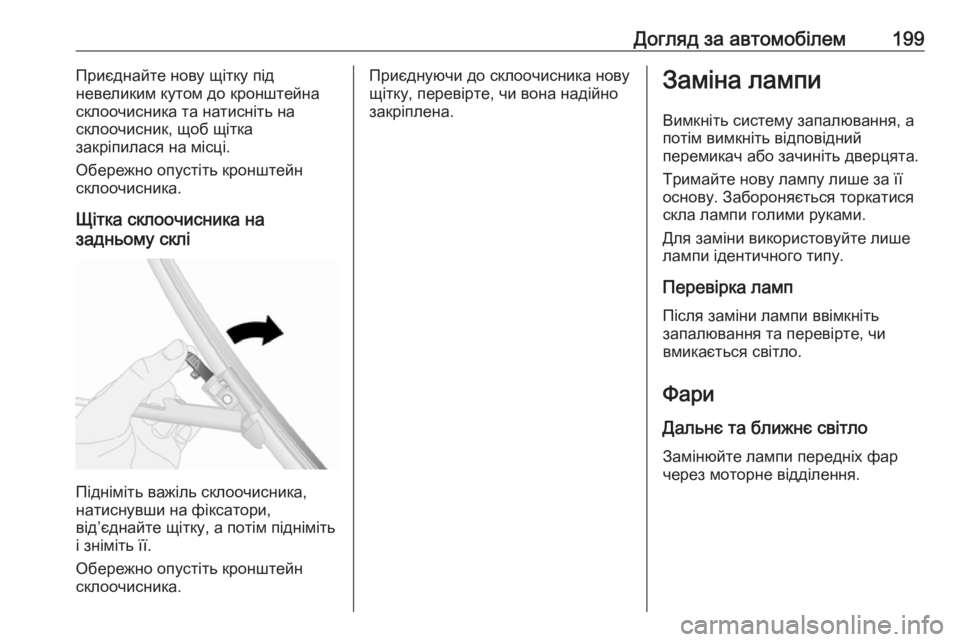

Page 201 of 273

Догляд за автомобілем199Приєднайте нову щітку під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб щітка
закріпилася на місці.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть важіль склоочисника,
натиснувши на фіксатори,
від’єднайте щітку, а потім підніміть
і зніміть її.
Обережно опустіть кронштейн
склоочисника.
Приєднуючи до склоочисника нову щітку, перевірте, чи вона надійно
закріплена.Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Фари Дальнє та ближнє світло
Замінюйте лампи передніх фар
через моторне відділення.

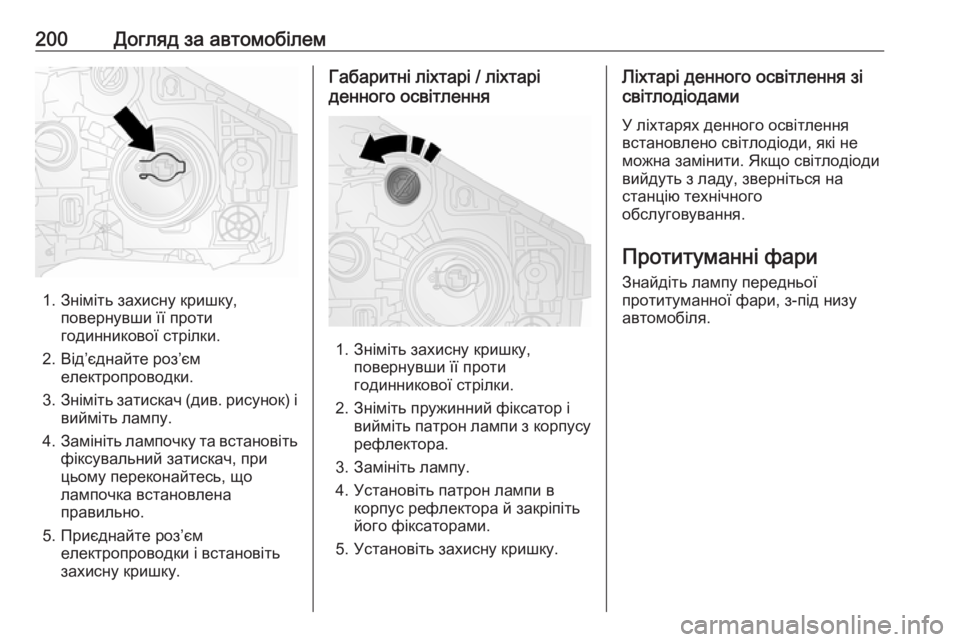

Page 202 of 273

200Догляд за автомобілем
1. Зніміть захисну кришку,повернувши її проти
годинникової стрілки.
2. Від’єднайте роз’єм електропроводки.
3. Зніміть затискач (див. рисунок) і
вийміть лампу.
4. Замініть лампочку та встановіть
фіксувальний затискач, при
цьому переконайтесь, що
лампочка встановлена
правильно.
5. Приєднайте роз’єм електропроводки і встановіть
захисну кришку.
Габаритні ліхтарі / ліхтарі
денного освітлення
1. Зніміть захисну кришку, повернувши її проти
годинникової стрілки.
2. Зніміть пружинний фіксатор і вийміть патрон лампи з корпусу
рефлектора.
3. Замініть лампу. 4. Установіть патрон лампи в корпус рефлектора й закріпіть
його фіксаторами.
5. Установіть захисну кришку.
Ліхтарі денного освітлення зі
світлодіодами
У ліхтарях денного освітлення
встановлено світлодіоди, які не
можна замінити. Якщо світлодіоди
вийдуть з ладу, зверніться на
станцію технічного
обслуговування.
Протитуманні фари
Знайдіть лампу передньої
протитуманної фари, з-під низу
автомобіля.

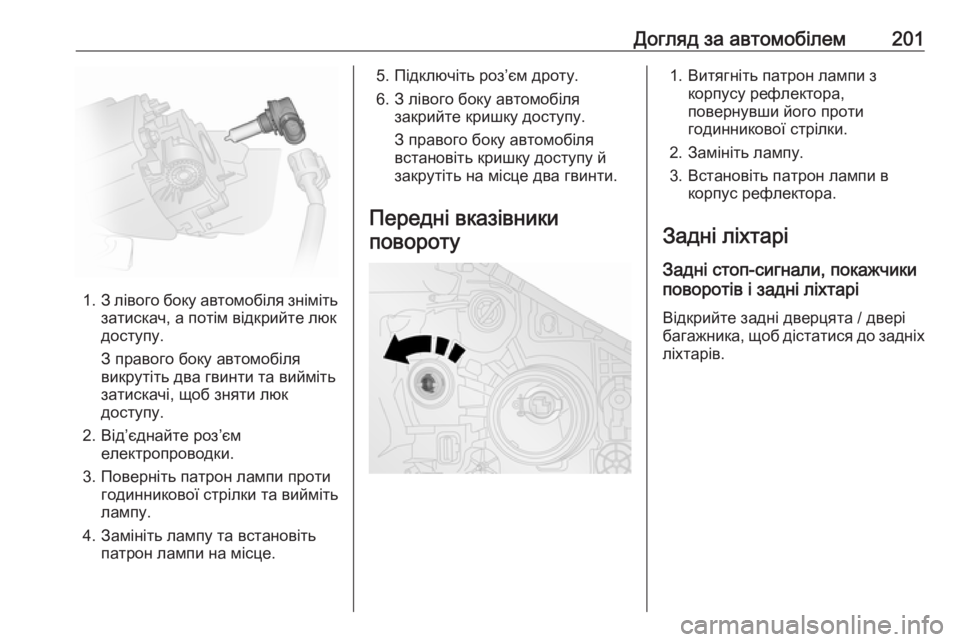

Page 203 of 273

Догляд за автомобілем201
1.З лівого боку автомобіля зніміть
затискач, а потім відкрийте люк
доступу.
З правого боку автомобіля викрутіть два гвинти та вийміть
затискачі, щоб зняти люк
доступу.
2. Від’єднайте роз’єм електропроводки.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
лампу.
4. Замініть лампу та встановіть патрон лампи на місце.
5. Підключіть роз’єм дроту.
6. З лівого боку автомобіля закрийте кришку доступу.
З правого боку автомобіля встановіть кришку доступу й
закрутіть на місце два гвинти.
Передні вказівники повороту1. Витягніть патрон лампи з корпусу рефлектора,
повернувши його проти
годинникової стрілки.
2. Замініть лампу.
3. Встановіть патрон лампи в корпус рефлектора.
Задні ліхтарі
Задні стоп-сигнали, покажчики
поворотів і задні ліхтарі
Відкрийте задні дверцята / двері
багажника, щоб дістатися до задніх ліхтарів.

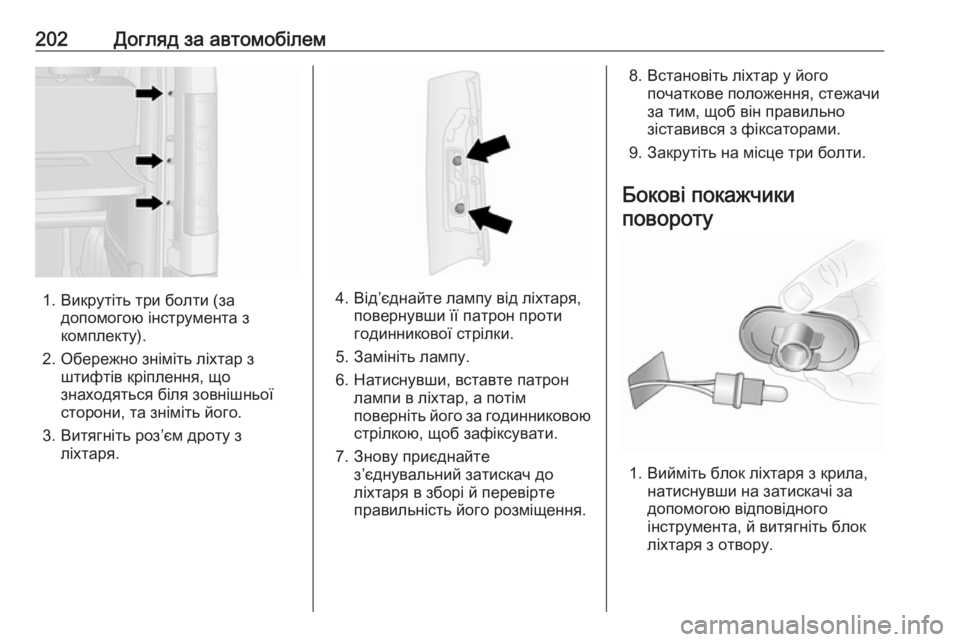

Page 204 of 273

202Догляд за автомобілем
1. Викрутіть три болти (задопомогою інструмента з
комплекту).
2. Обережно зніміть ліхтар з штифтів кріплення, що
знаходяться біля зовнішньої
сторони, та зніміть його.
3. Витягніть роз’єм дроту з ліхтаря.4. Від’єднайте лампу від ліхтаря,повернувши її патрон проти
годинникової стрілки.
5. Замініть лампу.
6. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
7. Знову приєднайте з’єднувальний затискач до
ліхтаря в зборі й перевірте
правильність його розміщення.
8. Встановіть ліхтар у його початкове положення, стежачи
за тим, щоб він правильно
зіставився з фіксаторами.
9. Закрутіть на місце три болти.
Бокові покажчики повороту
1. Вийміть блок ліхтаря з крила, натиснувши на затискачі за
допомогою відповідного
інструмента, й витягніть блок
ліхтаря з отвору.

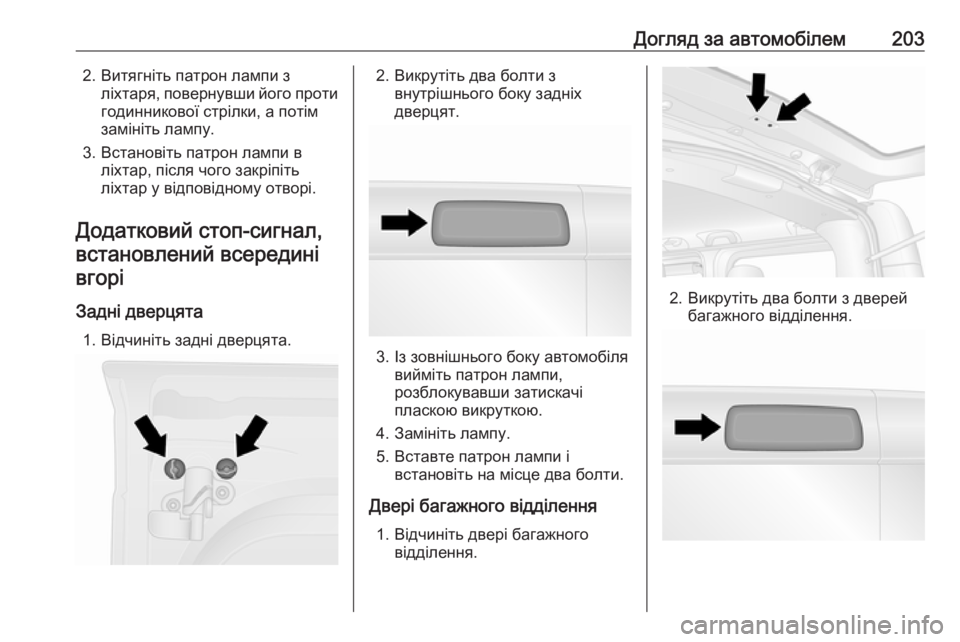

Page 205 of 273

Догляд за автомобілем2032. Витягніть патрон лампи зліхтаря, повернувши його протигодинникової стрілки, а потім
замініть лампу.
3. Встановіть патрон лампи в ліхтар, після чого закріпіть
ліхтар у відповідному отворі.
Додатковий стоп-сигнал, встановлений всередині вгорі
Задні дверцята 1. Відчиніть задні дверцята.2. Викрутіть два болти з внутрішнього боку задніх
дверцят.
3. Із зовнішнього боку автомобіля вийміть патрон лампи,
розблокувавши затискачі
пласкою викруткою.
4. Замініть лампу.
5. Вставте патрон лампи і встановіть на місце два болти.
Двері багажного відділення 1. Відчиніть двері багажного відділення.
2. Викрутіть два болти з дверейбагажного відділення.

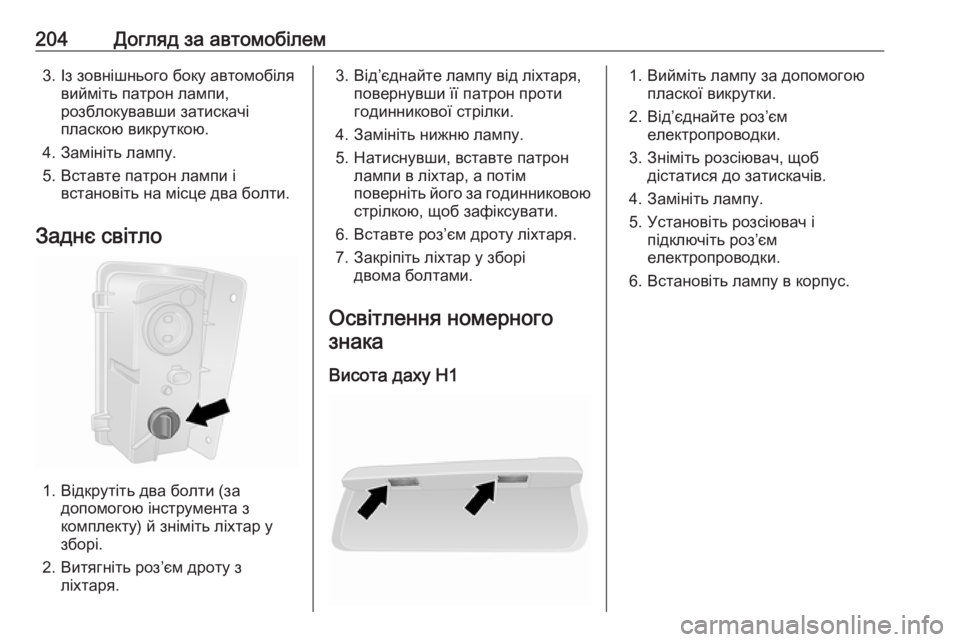

Page 206 of 273

204Догляд за автомобілем3. Із зовнішнього боку автомобілявийміть патрон лампи,
розблокувавши затискачі
пласкою викруткою.
4. Замініть лампу.
5. Вставте патрон лампи і встановіть на місце два болти.
Заднє світло
1. Відкрутіть два болти (за допомогою інструмента з
комплекту) й зніміть ліхтар у
зборі.
2. Витягніть роз’єм дроту з ліхтаря.
3. Від’єднайте лампу від ліхтаря,повернувши її патрон проти
годинникової стрілки.
4. Замініть нижню лампу.
5. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
6. Вставте роз’єм дроту ліхтаря.
7. Закріпіть ліхтар у зборі двома болтами.
Освітлення номерного знака
Висота даху Н11. Вийміть лампу за допомогою пласкої викрутки.
2. Від’єднайте роз’єм електропроводки.
3. Зніміть розсіювач, щоб дістатися до затискачів.
4. Замініть лампу.
5. Установіть розсіювач і підключіть роз’єм
електропроводки.
6. Встановіть лампу в корпус.
Page 207 of 273

Догляд за автомобілем205Висота даху Н2
1. Відкрутіть два гвинти (задопомогою інструмента з
комплекту), щоб від’єднати
розсіювач.
2. Замініть лампу.
3. Встановіть розсіювач у корпус і вкрутіть на місце два гвинти.
Задні протитуманні фари
1. Відкрутіть два болти (за допомогою інструмента з
комплекту) й зніміть ліхтар у
зборі.
2. Витягніть роз’єм дроту з ліхтаря.
3. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
4. Замініть верхню лампу.
5. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
6. Вставте роз’єм дроту ліхтаря.
7. Закріпіть ліхтар у зборі двома болтами.
Внутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Вийміть вузол лінзи з затискачів
та фіксатора за допомогою
викрутки з пласким лезом.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Page 208 of 273

206Догляд за автомобілемЛіхтарі над задніми сидіннями
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
1. Вийміть вузол лінзи з затискачів
за допомогою викрутки з
пласким лезом.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.
Page 209 of 273

Догляд за автомобілем207Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку поряд з акумулятором
Примітка
Доступ до блоку запобіжників
моторного відділення можливий
лише на станції технічного
обслуговування.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні типи запобіжників в
автомобілі.
Залежно від типу перегорілий
запобіжник можна впізнати за
розплавленим дротом. Не міняйте
запобіжник, доки не буде усунено
причину несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику, можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Page 210 of 273

208Догляд за автомобілемЗнімач запобіжника
Знімач запобіжників може
розміщуватися на кришці блока
запобіжників панелі приладів.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
