Stolar, säkerhetsfunktioner69Godkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorlek
klassFästeFramsätensäten i rad 2 1säten i rad 3MittenYttrebilar med enkelt
passagerarsätebilar med dubbelt
passagerarsäteGrupp 0: upp till 10 kgEISO/R1XXILILXGrupp 0+: upp till 13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupp I: 9 till 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF2XGrupp II: 15 till 25 kgXXIL, IUF 2IL, IUF2XGrupp III: 22 till 36 kgXXIL, IUF2IL, IUF2X

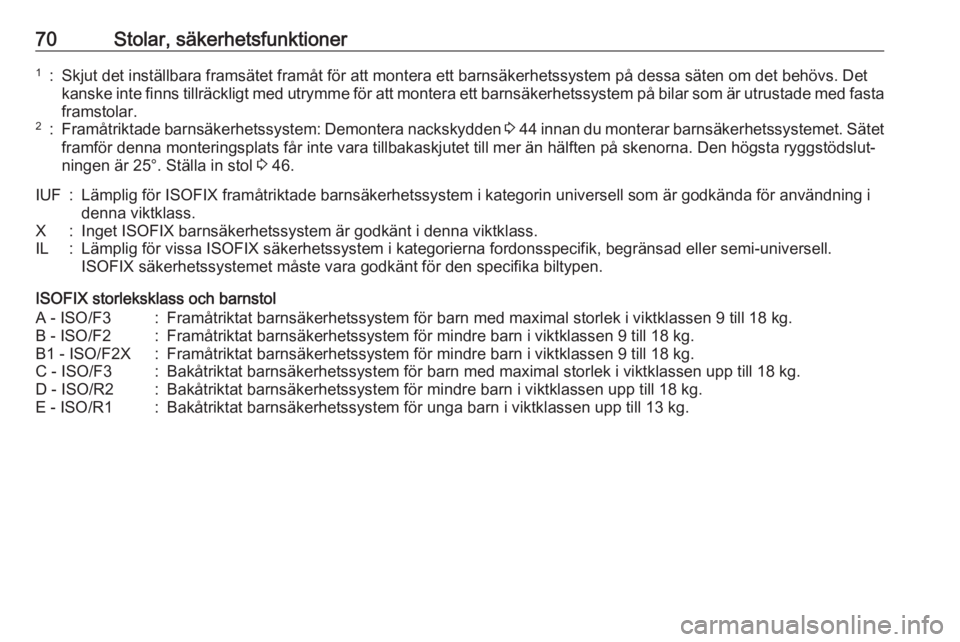

70Stolar, säkerhetsfunktioner1:Skjut det inställbara framsätet framåt för att montera ett barnsäkerhetssystem på dessa säten om det behövs. Det
kanske inte finns tillräckligt med utrymme för att montera ett barnsäkerhetssystem på bilar som är utrustade med fasta framstolar.2:Framåtriktade barnsäkerhetssystem: Demontera nackskydden 3 44 innan du monterar barnsäkerhetssystemet. Sätet
framför denna monteringsplats får inte vara tillbakaskjutet till mer än hälften på skenorna. Den högsta ryggstödslut‐ ningen är 25°. Ställa in stol 3 46.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.IL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.
ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.
ISOFIX storleksklass och barnstol
A - ISO/F3:Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3:Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2:Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1:Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

Förvaring71FörvaringFörvaringsfack............................. 71
Förvaringsutrymme i instrumentpanelen ....................71
Handskfack ................................ 72
Mugghållare ............................... 73
Förvaring fram ........................... 73
Förvaringsutrymme i dörrarna ...74
Förvaringsutrymme under stol ...74
Förvaringsutrymme i tak ............76
Lastrum ........................................ 76
Insynsskydd lastrum ..................77
Lastsäkringsöglor ......................77
Skyddsnät .................................. 78
Lastrumsgaller ........................... 79
Varningstriangel ........................79
Första hjälpen-sats ....................79
Lasthållare ................................... 80
Lastningsinformation ...................80Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Förvaringsutrymme i
instrumentpanelen
Det finns förvaringsfack, fickor och
lådor på instrumentpanelen.
En mynthållare kan finnas på instru‐
mentpanelen.
En telefonhållare kan finnas på instru‐
mentpanelen.

72Förvaring
En hållare för surfplattor kan finnas påinstrumentpanelen.
Om du ska använda hållaren för surf‐
platta drar du handtaget helt emot dig.
Vrid hållaren och tryck in den helt.
Förläng hållaren vid behov genom att sänka dess nedre del.
Sätt tillbaka hållaren genom att dra
den helt emot dig, lyfta upp den tills
den är horisontell och trycka in den
helt.Beroende på version kan facket
ovanpå instrumentpanelen ha ett
lock.
Handskfack
Dra i handtaget för att öppna.
Beroende på aktuell version, kan
handskfacket ha en lampa som tänds när handskfacket öppnas, och det
kan även låsas.
Handskfacket skall vara stängt under
körning.

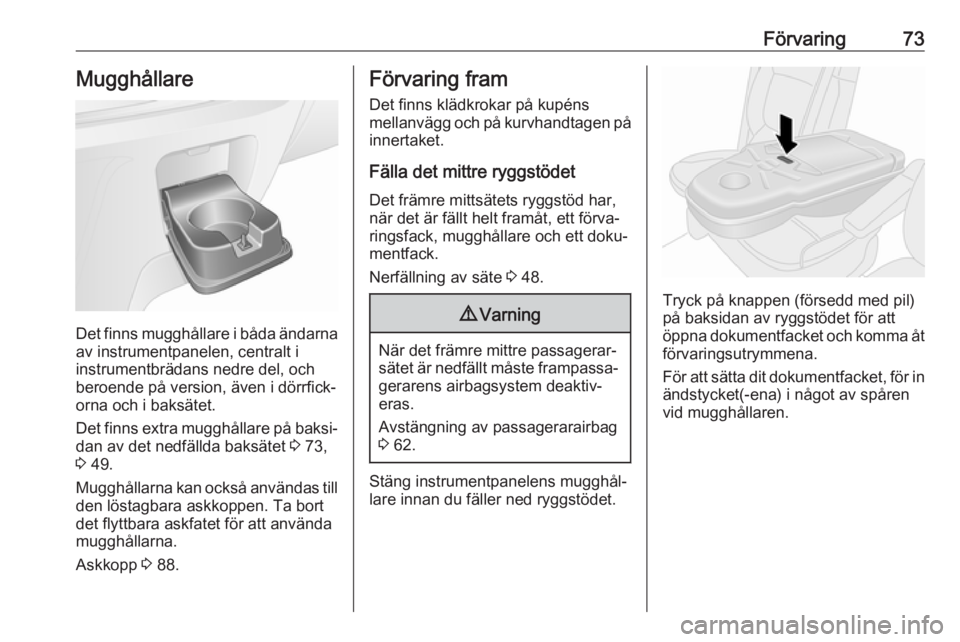

Förvaring73Mugghållare
Det finns mugghållare i båda ändarnaav instrumentpanelen, centralt i
instrumentbrädans nedre del, och
beroende på version, även i dörrfick‐ orna och i baksätet.
Det finns extra mugghållare på baksi‐
dan av det nedfällda baksätet 3 73,
3 49.
Mugghållarna kan också användas till den löstagbara askkoppen. Ta bort
det flyttbara askfatet för att använda
mugghållarna.
Askkopp 3 88.
Förvaring fram
Det finns klädkrokar på kupéns
mellanvägg och på kurvhandtagen på innertaket.
Fälla det mittre ryggstödet Det främre mittsätets ryggstöd har,när det är fällt helt framåt, ett förva‐
ringsfack, mugghållare och ett doku‐
mentfack.
Nerfällning av säte 3 48.9 Varning
När det främre mittre passagerar‐
sätet är nedfällt måste frampassa‐ gerarens airbagsystem deaktiv‐
eras.
Avstängning av passagerarairbag
3 62.
Stäng instrumentpanelens mugghål‐
lare innan du fäller ned ryggstödet.
Tryck på knappen (försedd med pil)
på baksidan av ryggstödet för att
öppna dokumentfacket och komma åt
förvaringsutrymmena.
För att sätta dit dokumentfacket, för in ändstycket(-ena) i något av spåren
vid mugghållaren.

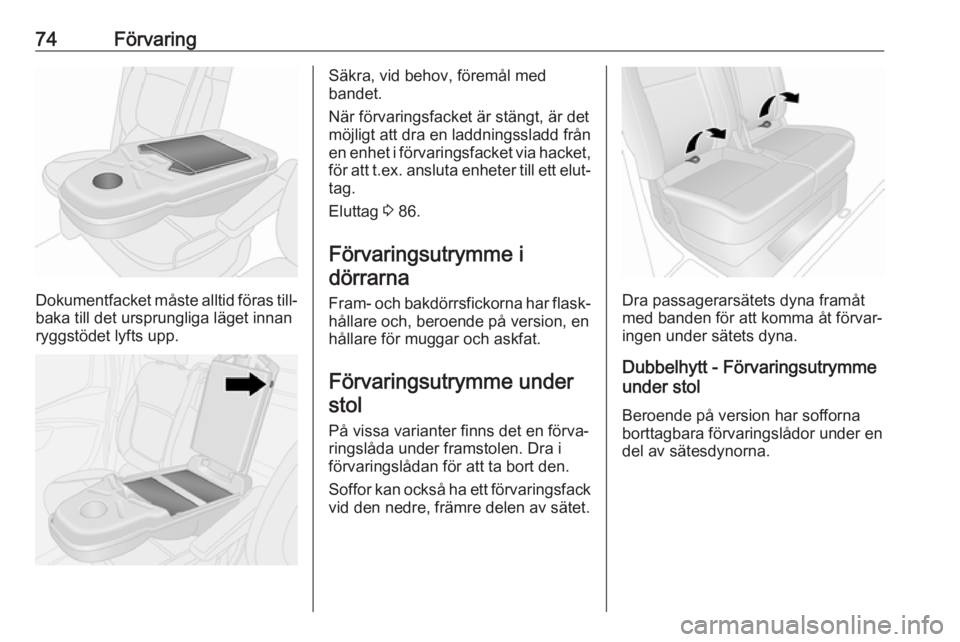

74Förvaring
Dokumentfacket måste alltid föras till‐
baka till det ursprungliga läget innan
ryggstödet lyfts upp.
Säkra, vid behov, föremål med
bandet.
När förvaringsfacket är stängt, är det möjligt att dra en laddningssladd från
en enhet i förvaringsfacket via hacket,
för att t.ex. ansluta enheter till ett elut‐
tag.
Eluttag 3 86.
Förvaringsutrymme i dörrarna
Fram- och bakdörrsfickorna har flask‐
hållare och, beroende på version, en
hållare för muggar och askfat.
Förvaringsutrymme under stol
På vissa varianter finns det en förva‐ ringslåda under framstolen. Dra i
förvaringslådan för att ta bort den.
Soffor kan också ha ett förvaringsfack vid den nedre, främre delen av sätet.
Dra passagerarsätets dyna framåt
med banden för att komma åt förvar‐
ingen under sätets dyna.
Dubbelhytt - Förvaringsutrymme
under stol
Beroende på version har sofforna
borttagbara förvaringslådor under en
del av sätesdynorna.

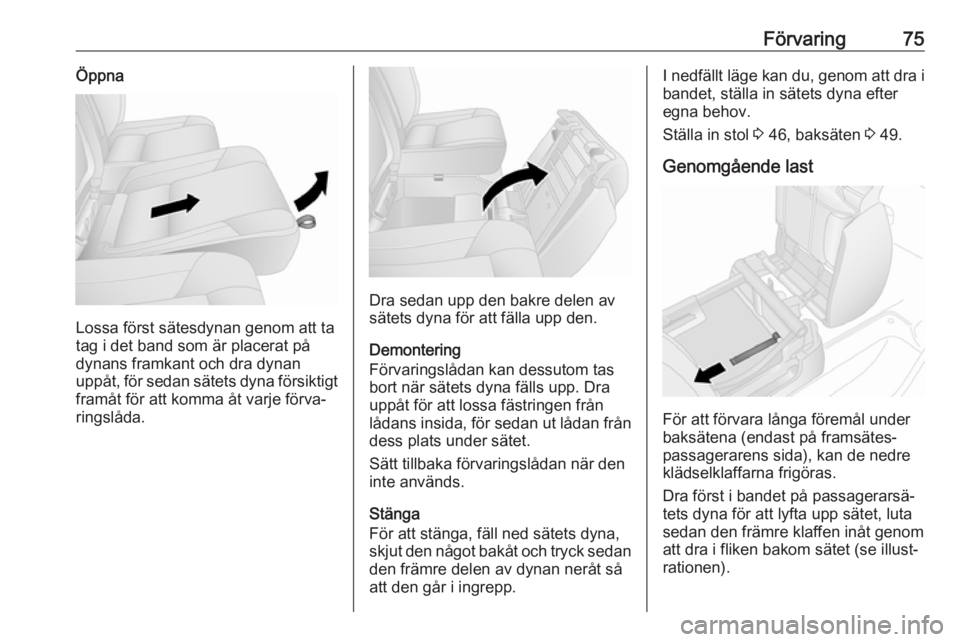

Förvaring75Öppna
Lossa först sätesdynan genom att ta
tag i det band som är placerat på
dynans framkant och dra dynan
uppåt, för sedan sätets dyna försiktigt framåt för att komma åt varje förva‐
ringslåda.
Dra sedan upp den bakre delen av
sätets dyna för att fälla upp den.
Demontering
Förvaringslådan kan dessutom tas
bort när sätets dyna fälls upp. Dra
uppåt för att lossa fästringen från
lådans insida, för sedan ut lådan från dess plats under sätet.
Sätt tillbaka förvaringslådan när den
inte används.
Stänga
För att stänga, fäll ned sätets dyna,
skjut den något bakåt och tryck sedan
den främre delen av dynan neråt så
att den går i ingrepp.
I nedfällt läge kan du, genom att dra i
bandet, ställa in sätets dyna efter
egna behov.
Ställa in stol 3 46, baksäten 3 49.
Genomgående last
För att förvara långa föremål under
baksätena (endast på framsätes‐
passagerarens sida), kan de nedre
klädselklaffarna frigöras.
Dra först i bandet på passagerarsä‐ tets dyna för att lyfta upp sätet, lutasedan den främre klaffen inåt genom
att dra i fliken bakom sätet (se illust‐
rationen).

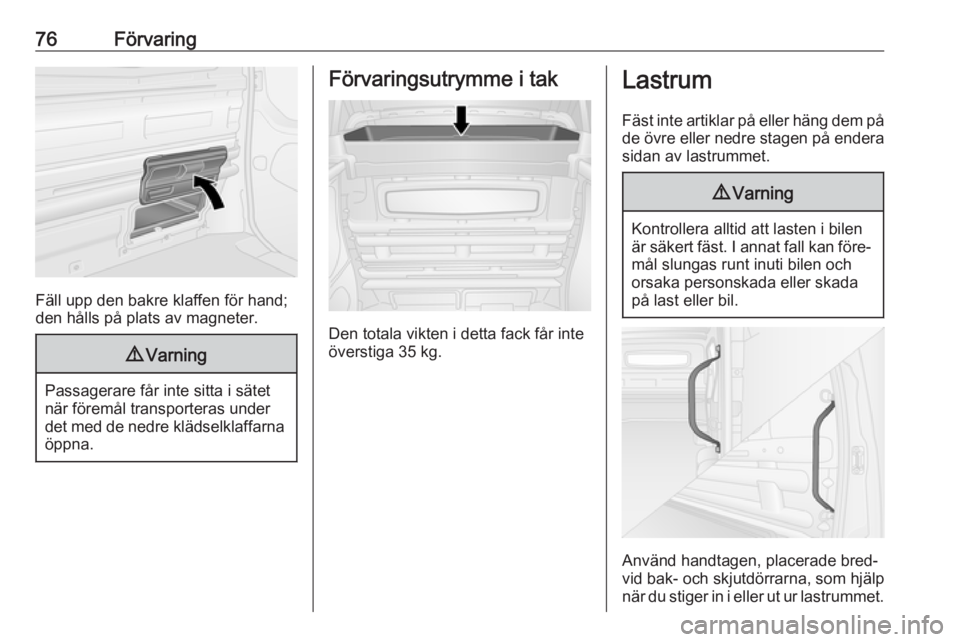

76Förvaring
Fäll upp den bakre klaffen för hand;
den hålls på plats av magneter.
9 Varning
Passagerare får inte sitta i sätet
när föremål transporteras under det med de nedre klädselklaffarna öppna.
Förvaringsutrymme i tak
Den totala vikten i detta fack får inte
överstiga 35 kg.
Lastrum
Fäst inte artiklar på eller häng dem påde övre eller nedre stagen på endera
sidan av lastrummet.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
Använd handtagen, placerade bred‐
vid bak- och skjutdörrarna, som hjälp
när du stiger in i eller ut ur lastrummet.

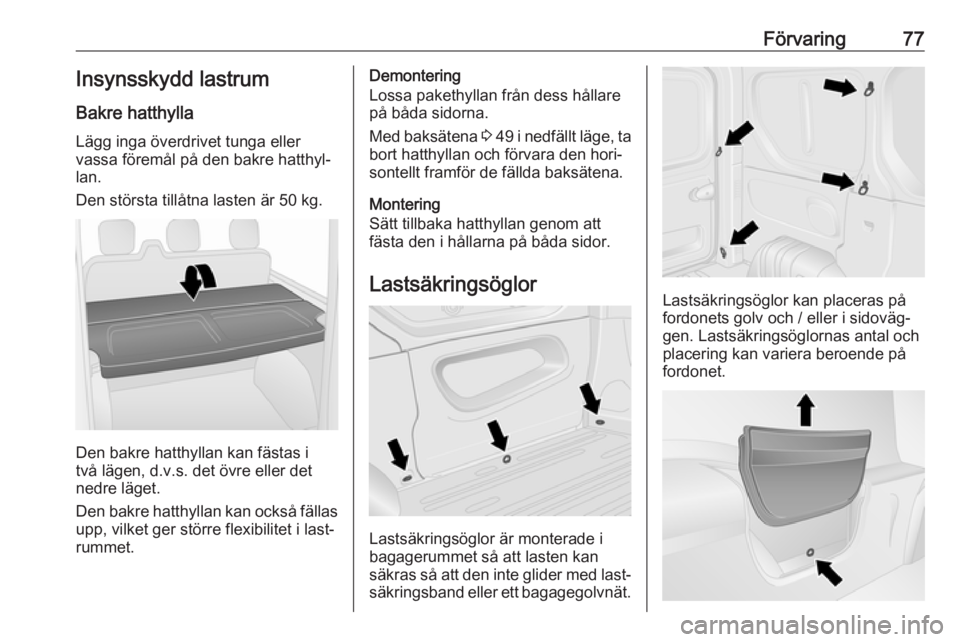

Förvaring77Insynsskydd lastrum
Bakre hatthylla
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan.
Den största tillåtna lasten är 50 kg.
Den bakre hatthyllan kan fästas i
två lägen, d.v.s. det övre eller det
nedre läget.
Den bakre hatthyllan kan också fällas
upp, vilket ger större flexibilitet i last‐
rummet.
Demontering
Lossa pakethyllan från dess hållare
på båda sidorna.
Med baksätena 3 49 i nedfällt läge, ta
bort hatthyllan och förvara den hori‐
sontellt framför de fällda baksätena.
Montering
Sätt tillbaka hatthyllan genom att
fästa den i hållarna på båda sidor.
Lastsäkringsöglor
Lastsäkringsöglor är monterade i
bagagerummet så att lasten kan
säkras så att den inte glider med last‐
säkringsband eller ett bagagegolvnät.
Lastsäkringsöglor kan placeras på fordonets golv och / eller i sidoväg‐
gen. Lastsäkringsöglornas antal och placering kan variera beroende på
fordonet.

78FörvaringBeroende på fordon kan lastsäkring‐
söglor finnas bakom en dekorpanel i
sidoväggen. Du kommer åt lastsäk‐ ringsöglan genom att dra upp och ta
bort dekorpanelen, och förvara den i
en av de bakre förvaringsfickorna.
Den maximala kraft som lastsäkrings‐
öglorna utsätts för får inte överstiga
500 daN/5 kN/5000 N.
Beroende på land kan den högsta
tillåtna kraften anges på en dekal.
Observera!
Uppgifterna på etiketten har alltid
företräde före uppgifterna i denna
instruktionsbok.
Lastningsinformation 3 80.
Skyddsnät
Skyddsnätet kan monteras bakom
framsätena eller baksätena.
Personer får inte färdas bakom
skyddsnätet.
Montering
Lossa locken i innertaket (med en
vanlig skruvmejsel) för att komma åt
fästena, sätt sedan in lastrumsnätets
stänger i vänster och höger fäste och
säkra.
Fäst banden i lastsäkringsöglorna
eller lastsäkringsringarna bakom
sätena, spänn sedan banden.
Demontering
Släpp efter på spänningen från
banden och lossa banden från last‐
säkringsöglorna eller lastsäkringsr‐
ingarna. Ta bort nätstängerna från
deras fästplatser och stäng locken.
