OPEL VIVARO B 2018 Omaniku käsiraamat (in Estonian)

Kliimaseade119AUTO:automaatrežiimÊ:niiskuse ja jää
eemaldamineÜ:tagaklaasi soojendusA/C OFF:kliimaseadme
väljalülitamineu:käsitsi juhtimisega
siseõhuringlus
Soojendusega tagaklaas Ü 3 44.
Istmesoojendus 3 50.
Eelseatud temperatuuri
reguleeritakse automaatselt.
Automaatrežiimis reguleerivad
ventilaatori kiirus ja õhujaotus
automaatselt õhuvoolu.
Süsteemi saab käsitsi reguleerida
õhujaotuse ja õhuvoolu lülitite abil.
Elektroonilist kliimaseadmesüsteemikõiki funktsioone saab kasutada
ainult siis, kui mootor töötab.
Automaatrežiim AUTO
Põhiseade suurima mugavuse
tagamiseks:
● Lülitage ventilaator sisse.
● Vajutage nuppu AUTO;
ventilaatori kiirust, õhujaotust,
jahutamist ja siseõhuringlust
reguleeritakse automaatselt.
● Seadke soovitud temperatuur.
● Avada kõik tuulutusavad.
Elektroonilise kliimaseadmesüsteemi
väljalülitamiseks lülitage ventilaator
välja.
Temperatuuri eelvalik
Temperatuuri saab seada soovitud
väärtusele.
Miinimumtemperatuuri seadmisel
töötab kliimaseadmesüsteem
maksimaalse jahutusega.
Maksimumtemperatuuri seadmisel
töötab kliimaseadme süsteem
maksimaalse soojendusega.Akende kuivatamine ja
soojendamine
● Vajutage nuppu Ê.
Aktiveerimisel süttib nupus olev
LED.
● Temperatuuri, õhujaotust ja jahutamist reguleeritakse
automaatselt ning ventilaator
töötab suurel kiirusel.
● Lülitada sisse tagaklaasi soojendus Ü 3 44.
Automaatrežiimi naasmine: vajutage
nuppu Ê või AUTO .
Märkus
Kui Ê vajutamise ajal mootor töötab,
on olek Autostop takistatud, kuni
vajutate Ê uuesti.
Kui nupu Ê vajutamise ajal on
mootor olekus Autostop, käivitub mootor automaatselt.
Peatamis-käivitussüsteem 3 137.
Käsitsi seadmine
Mis tahes seadete käsitsi muutmine
lülitab automaatrežiimi välja:

120KliimaseadeVentilaatori kiirus Z
Õhuvoolu käsitsi reguleerimiseks
seadke ventilaator soovitud kiirusele.
Kui ventilaator on väljalülitatud, ei
tööta ka kliimaseade.
Õhujaotus M
Vajutage soovitud määrangu nuppu.
Aktiveerimisel süttib nupus olev LED.R:esiklaasile ja esiuste akendele.M:peapiirkondaS:jalaruumi
Seadete kombinatsioonid on
võimalikud, vajutades kaht nuppu,
kuni süttivad mõlemad LED-id.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Jahutus A/C
Kliimaseadmesõsteem jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Märkus
Ökorežiimi aktiveerimine vähendab
kliimaseadme jõudlust 3 131.
Kui jahutamine ega kuivatamine pole
vajalik, vajutage nuppu A/C OFF, et
jahutussüsteem välja lülitada ja kütust säästa. Nupus olev LED-
märgutuli süttib.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Siseõhuringluse režiim u
Lülitage siseõhuringlus käsitsi sisse
või välja nupuga u. Aktiveerimisel
süttib nupus olev LED.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Tagumine
soojendussüsteem
Reisijasalongi tagaosa
soojendusventilaator aitab hoida
salongi tagaosas tagumiste
tuulutusavade kaudu õhuvoolu.

Kliimaseade121
Õhuvoolu hulk sõltub ventilaatori
pöörlemiskiirusest. Õhutemperatuuri
reguleeritakse armatuurlaual oleva
temperatuuriregulaatori abil.
Soojendusventilaatori kasutamiseks
vajutage -. Soojendusventilaator
on aktiveeritud, kui mõlemad nupus olevad LED-id ja katusel asuva
ventilaatori juhtnupu LED ei põle.
Seadke soojendusventilaator y nii,
et see reguleeriks salongi tagaossa
suunatava soojendatud õhu hulka.
Tagumine kliimaseade Salongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.Salongi tagaosa kliimaseadme
ventilaatori lüliti
Reisijasalongi tagaosa kliimaseadme ventilaator aitab hoida salongi
tagaosas tagumiste tuulutusavade
kaudu õhuvoolu. Õhuvoolu hulk
sõltub ventilaatori pöörlemiskiirusest.
Jahutatud ja kuvatatud õhu jaotamise võimaldamiseks:
Vajutage A/C OFF
kliimaseadmesüsteemi
sisselülitamiseks. Süsteem töötab,
kui nupu LED ei põle.

122Kliimaseade
Vajutage - tagumise kliimaseadme
ventilaatori aktiveerimiseks.
Ventilaator on aktiveeritud, kui
mõlemad nupus olevad LED-id ja
katusel asuva ventilaatori juhtnupu
LED ei põle.Seadke ventilaator < nii, et see
reguleeriks salongi tagaossa
suunatava jahutatud õhu hulka.
Lisasoojendi Jahutusvedeliku soojendiMootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi võimaldab
mootori jahutusvedelikku kiiresti
soojendada, et soojendada auto
salongi mootorit sisse lülitamata.
9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele, seadke
õhujaotussüsteem asendisse V ja
lülitage ventilaator sisse.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.

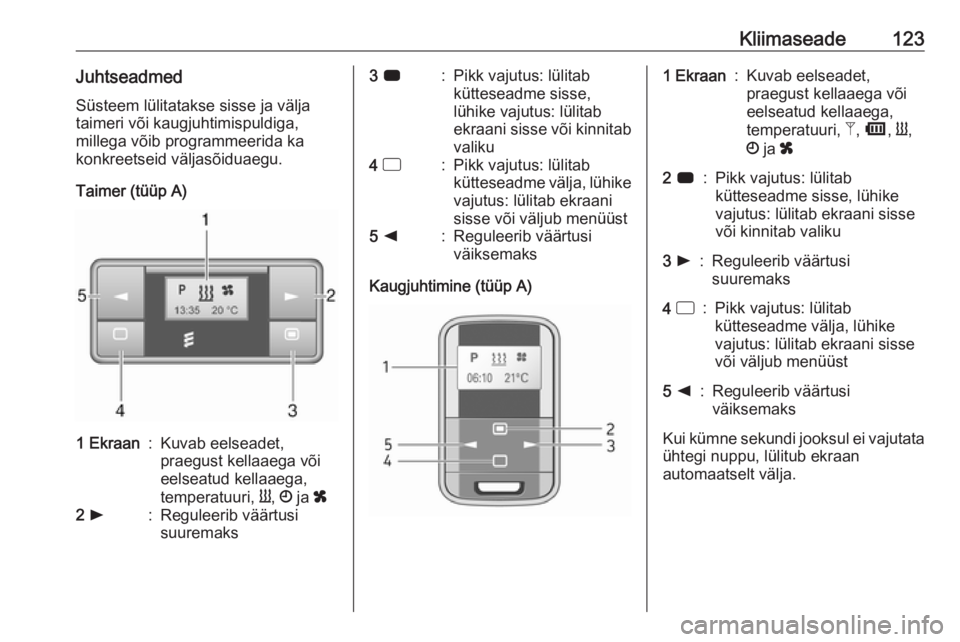

Kliimaseade123Juhtseadmed
Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.
Taimer (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Y, Ö ja x2 l:Reguleerib väärtusi
suuremaks3 7:Pikk vajutus: lülitab
kütteseadme sisse,
lühike vajutus: lülitab
ekraani sisse või kinnitab
valiku4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike vajutus: lülitab ekraani
sisse või väljub menüüst5 k:Reguleerib väärtusi
väiksemaks
Kaugjuhtimine (tüüp A)
1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 7:Pikk vajutus: lülitab
kütteseadme sisse, lühike
vajutus: lülitab ekraani sisse
või kinnitab valiku3 l:Reguleerib väärtusi
suuremaks4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike
vajutus: lülitab ekraani sisse
või väljub menüüst5 k:Reguleerib väärtusi
väiksemaks
Kui kümne sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.

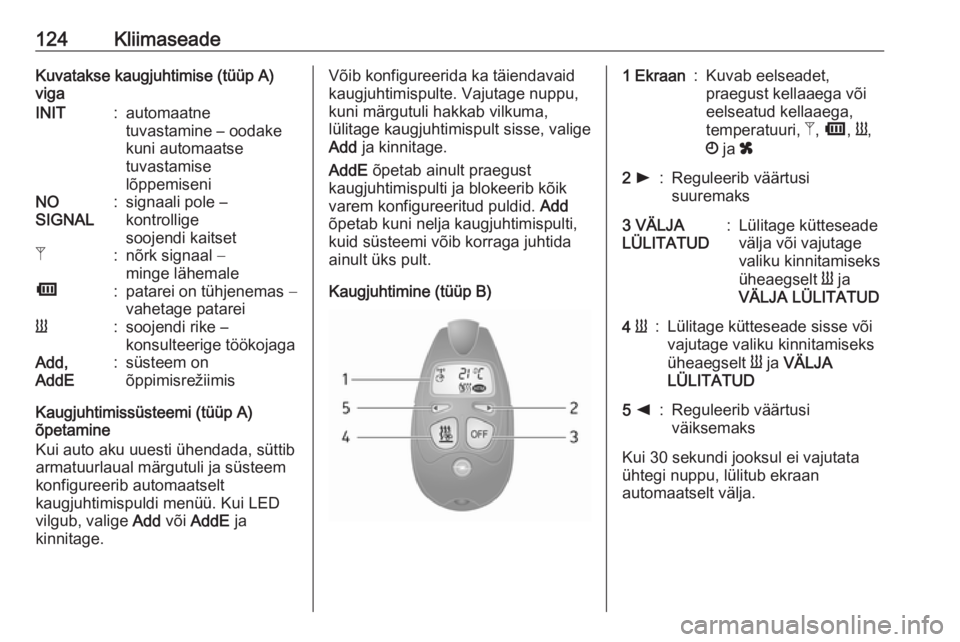

124KliimaseadeKuvatakse kaugjuhtimise (tüüp A)
vigaINIT:automaatne
tuvastamine – oodake
kuni automaatse
tuvastamise
lõppemiseniNO
SIGNAL:signaali pole –
kontrollige
soojendi kaitsetZ:nõrk signaal −
minge lähemaleÜ:patarei on tühjenemas −
vahetage patareiY:soojendi rike –
konsulteerige töökojagaAdd,
AddE:süsteem on
õppimisrežiimis
Kaugjuhtimissüsteemi (tüüp A)
õpetamine
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui LED
vilgub, valige Add või AddE ja
kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik varem konfigureeritud puldid. Add
õpetab kuni nelja kaugjuhtimispulti,
kuid süsteemi võib korraga juhtida
ainult üks pult.
Kaugjuhtimine (tüüp B)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 l:Reguleerib väärtusi
suuremaks3 VÄLJA
LÜLITATUD:Lülitage kütteseade
välja või vajutage
valiku kinnitamiseks
üheaegselt Y ja
VÄLJA LÜLITATUD4 Y:Lülitage kütteseade sisse või
vajutage valiku kinnitamiseks
üheaegselt Y ja VÄLJA
LÜLITATUD5 k:Reguleerib väärtusi
väiksemaks
Kui 30 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.

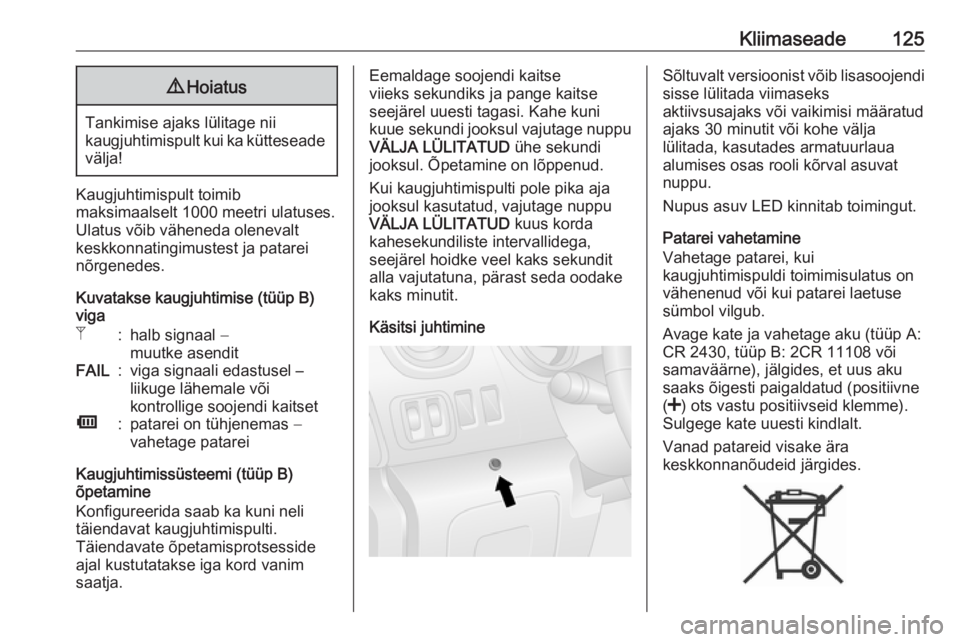

Kliimaseade1259Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Kaugjuhtimispult toimib
maksimaalselt 1000 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.
Kuvatakse kaugjuhtimise (tüüp B)
viga
Z:halb signaal −
muutke asenditFAIL:viga signaali edastusel –
liikuge lähemale või
kontrollige soojendi kaitsetÜ:patarei on tühjenemas −
vahetage patarei
Kaugjuhtimissüsteemi (tüüp B)
õpetamine
Konfigureerida saab ka kuni neli täiendavat kaugjuhtimispulti.
Täiendavate õpetamisprotsesside
ajal kustutatakse iga kord vanim
saatja.
Eemaldage soojendi kaitse
viieks sekundiks ja pange kaitse
seejärel uuesti tagasi. Kahe kuni
kuue sekundi jooksul vajutage nuppu
VÄLJA LÜLITATUD ühe sekundi
jooksul. Õpetamine on lõppenud.
Kui kaugjuhtimispulti pole pika aja
jooksul kasutatud, vajutage nuppu
VÄLJA LÜLITATUD kuus korda
kahesekundiliste intervallidega,
seejärel hoidke veel kaks sekundit
alla vajutatuna, pärast seda oodake
kaks minutit.
Käsitsi juhtimineSõltuvalt versioonist võib lisasoojendi sisse lülitada viimaseks
aktiivsusajaks või vaikimisi määratud
ajaks 30 minutit või kohe välja
lülitada, kasutades armatuurlaua
alumises osas rooli kõrval asuvat
nuppu.
Nupus asuv LED kinnitab toimingut.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage kate ja vahetage aku (tüüp A:
CR 2430, tüüp B: 2CR 11108 või
samaväärne), jälgides, et uus aku
saaks õigesti paigaldatud (positiivne
( < ) ots vastu positiivseid klemme).
Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.

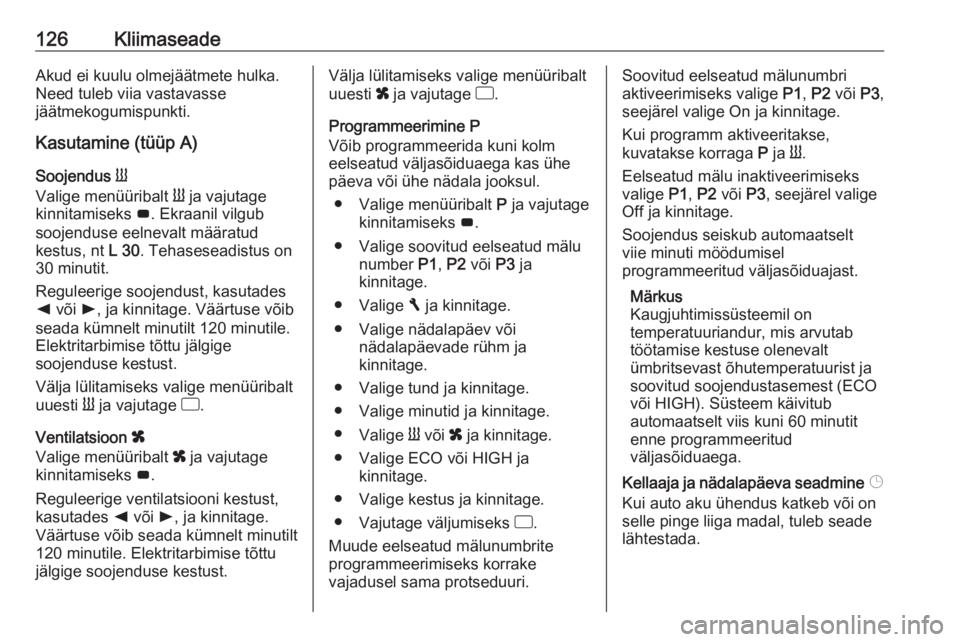

126KliimaseadeAkud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kasutamine (tüüp A)
Soojendus Y
Valige menüüribalt Y ja vajutage
kinnitamiseks G. Ekraanil vilgub
soojenduse eelnevalt määratud
kestus, nt L 30. Tehaseseadistus on
30 minutit.
Reguleerige soojendust, kasutades
k või l, ja kinnitage. Väärtuse võib
seada kümnelt minutilt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja vajutage d.
Ventilatsioon x
Valige menüüribalt x ja vajutage
kinnitamiseks G.
Reguleerige ventilatsiooni kestust, kasutades k või l, ja kinnitage.
Väärtuse võib seada kümnelt minutilt
120 minutile. Elektritarbimise tõttu
jälgige soojenduse kestust.Välja lülitamiseks valige menüüribalt
uuesti x ja vajutage d.
Programmeerimine P
Võib programmeerida kuni kolm
eelseatud väljasõiduaega kas ühe
päeva või ühe nädala jooksul.
● Valige menüüribalt P ja vajutage
kinnitamiseks G.
● Valige soovitud eelseatud mälu number P1, P2 või P3 ja
kinnitage.
● Valige F ja kinnitage.
● Valige nädalapäev või nädalapäevade rühm ja
kinnitage.
● Valige tund ja kinnitage.
● Valige minutid ja kinnitage.
● Valige Y või x ja kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Valige kestus ja kinnitage.
● Vajutage väljumiseks d.
Muude eelseatud mälunumbrite
programmeerimiseks korrake
vajadusel sama protseduuri.Soovitud eelseatud mälunumbri
aktiveerimiseks valige P1, P2 või P3,
seejärel valige On ja kinnitage.
Kui programm aktiveeritakse,
kuvatakse korraga P ja Y.
Eelseatud mälu inaktiveerimiseks
valige P1, P2 või P3, seejärel valige
Off ja kinnitage.
Soojendus seiskub automaatselt
viie minuti möödumisel
programmeeritud väljasõiduajast.
Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt viis kuni 60 minutit
enne programmeeritud
väljasõiduaega.
Kellaaja ja nädalapäeva seadmine Þ
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.

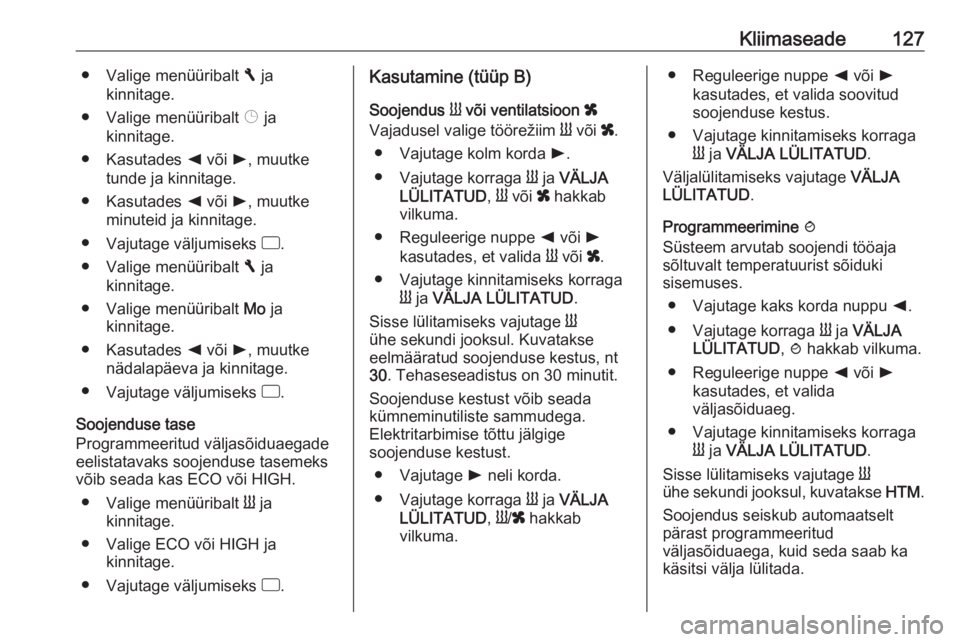

Kliimaseade127● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Þ ja
kinnitage.
● Kasutades k või l, muutke
tunde ja kinnitage.
● Kasutades k või l, muutke
minuteid ja kinnitage.
● Vajutage väljumiseks d.
● Valige menüüribalt F ja
kinnitage.
● Valige menüüribalt Mo ja
kinnitage.
● Kasutades k või l, muutke
nädalapäeva ja kinnitage.
● Vajutage väljumiseks d.
Soojenduse tase
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
● Valige menüüribalt Y ja
kinnitage.
● Valige ECO või HIGH ja kinnitage.
● Vajutage väljumiseks d.Kasutamine (tüüp B)
Soojendus Y või ventilatsioon x
Vajadusel valige töörežiim Y või x.
● Vajutage kolm korda l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y või x hakkab
vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida Y või x.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sisse lülitamiseks vajutage Y
ühe sekundi jooksul. Kuvatakse
eelmääratud soojenduse kestus, nt 30 . Tehaseseadistus on 30 minutit.
Soojenduse kestust võib seada
kümneminutiliste sammudega.
Elektritarbimise tõttu jälgige
soojenduse kestust.
● Vajutage l neli korda.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y /x hakkab
vilkuma.● Reguleerige nuppe k või l
kasutades, et valida soovitud
soojenduse kestus.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Väljalülitamiseks vajutage VÄLJA
LÜLITATUD .
Programmeerimine y
Süsteem arvutab soojendi tööaja
sõltuvalt temperatuurist sõiduki
sisemuses.
● Vajutage kaks korda nuppu k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , y hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et valida väljasõiduaeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sisse lülitamiseks vajutage Y
ühe sekundi jooksul, kuvatakse HTM.
Soojendus seiskub automaatselt
pärast programmeeritud
väljasõiduaega, kuid seda saab ka käsitsi välja lülitada.

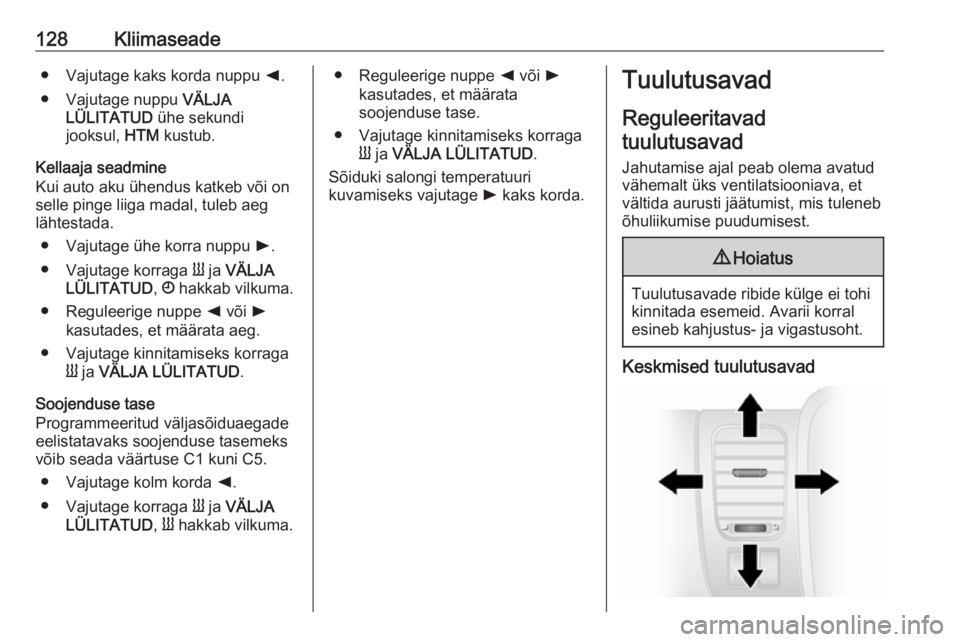

128Kliimaseade● Vajutage kaks korda nuppu k.
● Vajutage nuppu VÄLJA
LÜLITATUD ühe sekundi
jooksul, HTM kustub.
Kellaaja seadmine
Kui auto aku ühendus katkeb või on
selle pinge liiga madal, tuleb aeg
lähtestada.
● Vajutage ühe korra nuppu l.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Ö hakkab vilkuma.
● Reguleerige nuppe k või l
kasutades, et määrata aeg.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Soojenduse tase
Programmeeritud väljasõiduaegade eelistatavaks soojenduse tasemeks võib seada väärtuse C1 kuni C5.
● Vajutage kolm korda k.
● Vajutage korraga Y ja VÄLJA
LÜLITATUD , Y hakkab vilkuma.● Reguleerige nuppe k või l
kasutades, et määrata
soojenduse tase.
● Vajutage kinnitamiseks korraga Y ja VÄLJA LÜLITATUD .
Sõiduki salongi temperatuuri
kuvamiseks vajutage l kaks korda.Tuulutusavad
Reguleeritavad
tuulutusavad
Jahutamise ajal peab olema avatud
vähemalt üks ventilatsiooniava, et
vältida aurusti jäätumist, mis tuleneb
õhuliikumise puudumisest.9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Keskmised tuulutusavad
