OPEL VIVARO B 2018 Omaniku käsiraamat (in Estonian)

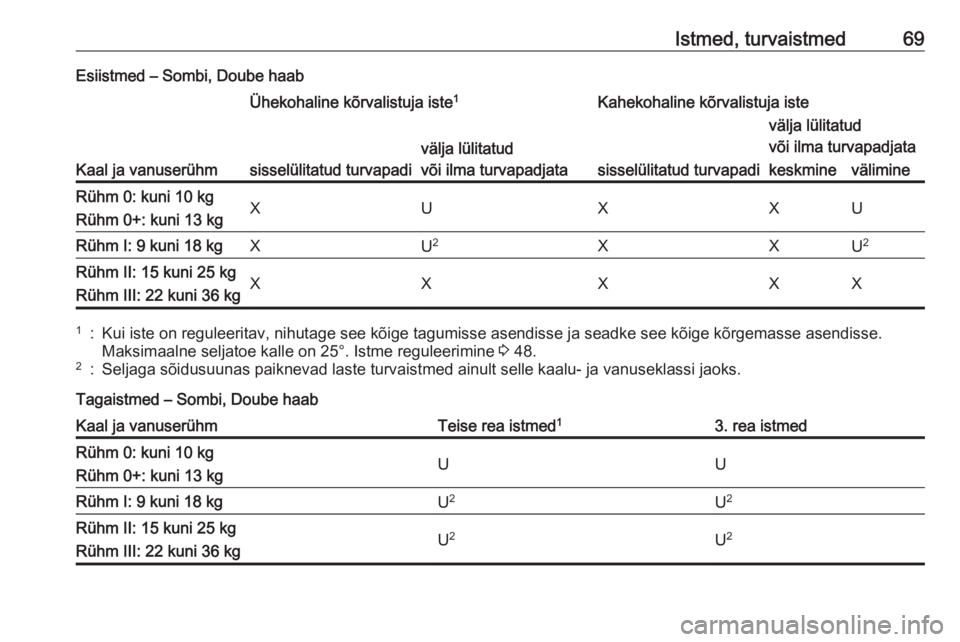

Istmed, turvaistmed69Esiistmed – Sombi, Doube haab
Kaal ja vanuserühm
Ühekohaline kõrvalistuja iste1Kahekohaline kõrvalistuja iste
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjata
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjatakeskminevälimineRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgXUXXURühm I: 9 kuni 18 kgXU 2XXU 2Rühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgXXXXX1:Kui iste on reguleeritav, nihutage see kõige tagumisse asendisse ja seadke see kõige kõrgemasse asendisse.
Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 48.2:Seljaga sõidusuunas paiknevad laste turvaistmed ainult selle kaalu- ja vanuseklassi jaoks.
Tagaistmed – Sombi, Doube haab
Kaal ja vanuserühmTeise rea istmed 13. rea istmedRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgUURühm I: 9 kuni 18 kgU 2U2Rühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgU 2U2

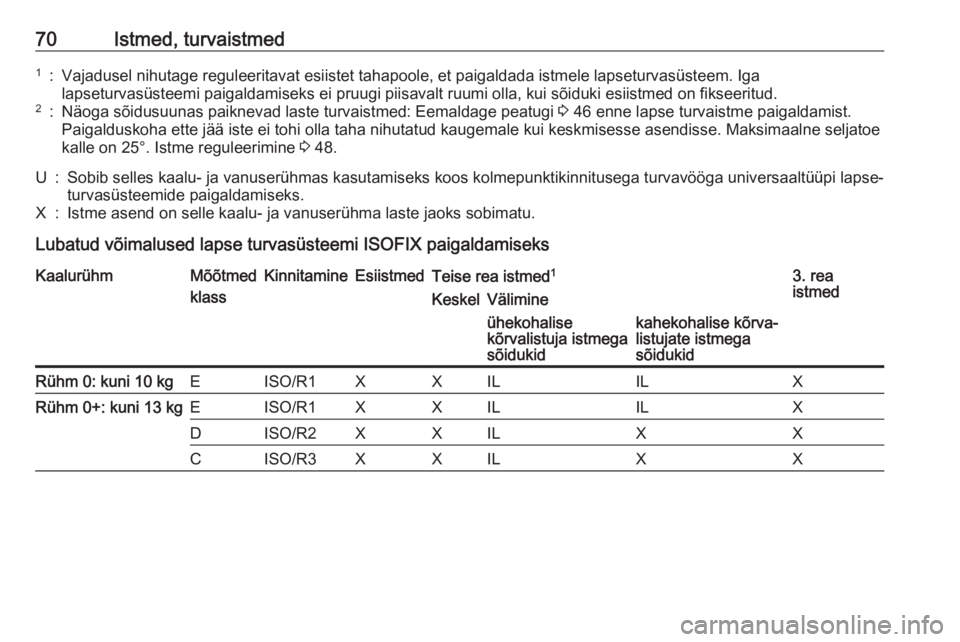

70Istmed, turvaistmed1:Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Iga
lapseturvasüsteemi paigaldamiseks ei pruugi piisavalt ruumi olla, kui sõiduki esiistmed on fikseeritud.2:Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 46 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 48.U:Sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐
turvasüsteemide paigaldamiseks.X:Istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseks
KaalurühmMõõtmed
klassKinnitamineEsiistmedTeise rea istmed 13. rea
istmedKeskelVälimineühekohalise
kõrvalistuja istmega
sõidukidkahekohalise kõrva‐
listujate istmega
sõidukidRühm 0: kuni 10 kgEISO/R1XXILILXRühm 0+: kuni 13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXX

Istmed, turvaistmed71KaalurühmMõõtmed
klassKinnitamineEsiistmedTeise rea istmed 13. rea
istmedKeskelVälimineühekohalise
kõrvalistuja istmega
sõidukidkahekohalise kõrva‐
listujate istmega
sõidukidRühm I: 9 kuni 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF2XRühm II: 15 kuni 25 kgXXIL, IUF 2IL, IUF2XRühm III: 22 kuni 36 kgXXIL, IUF2IL, IUF2X1:Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Lapseturvasüsteemi
paigaldamiseks ei pruugi olla piisavalt ruumi, kui sõiduki esiistmed on fikseeritud.2:Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 46 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe
kalle on 25°. Istme reguleerimine 3 48.IUF:Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X:Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.IL:Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.

72Istmed, turvaistmedISOFIX suurusrühm ja istmeseadeA - ISO/F3:Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni
18 kg.B - ISO/F2:Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X:Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3:Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2:Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1:Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

Panipaigad73PanipaigadHoiukohad.................................... 73
Panipaik armatuurlauas .............73
Kindalaegas ............................... 74
Topsihoidikud ............................ 74
Eesmised panipaigad ................75
Panipaik uksepaneelis ...............76
Istmealune panipaik ..................76
Panipaik kabiini kohal ................78
Pakiruum ...................................... 78
Pakiruumi kate ........................... 78
Kinnitusaasad ............................ 79
Turvavõrk .................................. 80
Pakiruumi võrk ........................... 81
Ohukolmnurk ............................. 81
Esmaabikomplekt ......................81
Katusepakiraam ........................... 82
Katuseraam ............................... 82
Koormusteave .............................. 82Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaual võib asuda
mündihoidik.
Armatuurlaual võib asuda
telefonihoidik.

74PanipaigadArmatuurlaual võib asuda
tahvelarvuti.
Tahvelarvuti hoidja kasutamiseks tõmmake käepide enda poole
täielikult välja. Pöörake hoidjat ja
lükake see täielikult sisse. Vajaduse
korral laske hoidja alus selle
pikendamiseks alla.
Tagasi panemiseks tõmmake
tahvelarvuti hoidja täielikult enda poole, tõstke kuni horisontaalasendi
saavutamiseni ja lükake täielikult
sisse.
Sõltuvalt versioonist võib
armatuurlauaalusel olla kate.
Kindalaegas
Avamiseks tõmmake käepidet.
Olenevalt versioonist võib
kindalaekas olla tuli, mis süttib selle
avamisel; kindalaegas võib olla ka
lukustatav.
Kindalaegas peab olema sõidu ajal
suletud.
Topsihoidikud
Topsihoidikud asuvad armatuurlaua
mõlemas otsas, alumise
armatuurlaua keskel ning sõltuvalt
versioonist ka ukse taskutes ja
tagaistme piirkonnas.
Kui vajate lisatopsihoidikuid, pöörake
keskmise tagaistme seljatugi ette 3 75, 3 51.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi.
Topsihoidikute eemaldamiseks
eemaldage tuhatoos.
Tuhatoosid 3 90.

Panipaigad75Eesmised panipaigad
Rõivakonksud asuvad kabiini
vaheseinal ja lae servadel olevates
käepidemetes.
Allapööratav keskmise istme
seljatugi
Kui eesmise keskmise kaassõitja
istme seljatugi täielikult ette pöörata,
saate juurdepääsu hoiukohale,
topsihoidikule ja dokumendialusele.
Istme kokkupööramine 3 50.9 Hoiatus
Kui keskmine kõrvalistuja iste on
alla pööratud, tuleb kõrvalistuja
turvapadjasüsteem välja lülitada.
Turvapadja väljalülitamine 3 64.
Enne seljatoe kokkupööramist
sulgege armatuurlaua topsihoidik.
Vajutage tagaistme seljatoel olevat
nuppu (näidatud noolega), et
dokumenditasku vabastada ja saada
juurdepääs panipaikadele.
Dokumenditasku paigaldamiseks sisestage otsatükk/otsatükid
topsihoidiku kõrval olevatesse
pesadesse.Dokumenditasku tuleb seada alati enne seljatoe ülespööramist tagasi
esialgsesse asendisse.

76PanipaigadVajadusel fikseerige objektid
rihmaga.
Kui panipaik on suletud, saab juhtida
panipaigas oleva seadme
laadimisjuhtme läbi panipaiga luugil
oleva sälgu (nt seadme pistikupessa
ühendamiseks).
Pistikupesad 3 88.
Panipaik uksepaneelis Esi- ja tagauste taskutes on
pudelihoidikud ja sõltuvalt versioonist
kas topsihoidikud või tuhatoosid.
Istmealune panipaik Osadel variantidel asub hoiukarp
esiistme all. Tõmmake hoiukarpi, et
see eemaldada.
Pinkistmetel võib olla hoiukarp ka
istme esiosas istmepadja all.
Kasutage kõrvalistuja istmepadja
rihmu istmepatja ettepoole
tõmbamiseks, et saada juurdepääs
istmepadja all olevale panipaigale.
Double Cab – istmealune
panipaik
Sõltuvalt versioonist on pinkistmetel
mõne istmepadja all eemaldatav
hoiukarp.
Avamine
Juurdepääsuks hoiukarbile
vabastage esmalt istmepadi – selleks haarake istmepadja esiservas
asuvast rihmast ja tõmmake padi üles
ning seejärel libistage istmepadi
ettevaatlikult ettepoole.

Panipaigad77
Avamiseks tõmmake istmepadi selle
tagaosast üles.
Eemaldamine
Kui istmepadi on avatuna üles
pööratud, võib hoiukarbi ka
eemaldada. Tõmmake
kinnitusrõngas karbist
eemaldamiseks üles ja libistage karp
istme alt välja.
Pange hoiukarp tagasi, kui seda ei
kasutata.
Sulgemine
Sulgemiseks pöörake istmepadi alla,
lükake seda tahapoole ja vajutage
samal ajal istmepadja esiosa alla, et
see lukustada.
Kui istmepadi on alla pööratud, saab
rihma tõmbamisega ka istmepadja
asendit muuta, et see endale
sobivaks seada.
Istme reguleerimine 3 48 , tagaistmed
3 51.
Läbilaadimise funktsioonSelleks, et paigutada tagaistmete alla
pikki esemeid (ainult sõiduki
juhipoolsel istmel) saab alumised
paneelid avada.
Tõmmake esmalt kõrvalistuja istme
tõstmiseks istmepadjal olevat rihma
ja pöörake seejärel eesmist paneeli
sissepoole, tõmmates istme taga
olevast lapatsist (vt joonist).
Pöörake tagumine paneel käsitsi
lahti; magnetid hoiavad seda avatud
asendis.

78Panipaigad9Hoiatus
Reisijad ei tohi istet kasutada, kui
nende taga transporditakse
objekte ja alumised paneelid on
avatud.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Pakiruum
Ärge kinnitage ega riputage esemeid
pakiruumi külgedel asuvate ülemiste
ja alumiste tugivarraste külge.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
Kasutage tagumise ukse ja külgmise liugukse/liuguste kõrval asuvaid
käepidemeid pakiruumi sisenemise ja
sealt väljumise hõlbustamiseks.
Pakiruumi kate Tagumine pakiriiul
Tagumisele pakiriiulile ei tohi asetada
liiga raskeid ega teravaservalisi
esemeid.
Maksimaalne kandevõime on 50 kg.
Tagumise pakiriiuli võib paigaldada
kahte asendisse, s.o ülemisse või
alumisse asendisse.
