Péče o vozidlo179Světla pro jízdu ve dne s LED
diodami
Světla pro jízdu ve dne jsou vybavena LED diodami, které nelze vyměnit.
V případě závady LED diody se
obraťte na servis.
Světla do mlhy
Přístup žárovce mlhového světla je
ze spodní strany vozidla.
1. Na levé straně vozidla uvolněte příchytku a otevřete přístupový
kryt.
Na pravé straně vozidla
vyšroubujte dva šrouby, uvolněte
příchytky a sejměte přístupový
kryt.
2. Odpojte konektor kabeláže.
3. Otočte držák žárovky doleva a vyjměte žárovku.
4. Vyměňte žárovku a namontujte zpět držák žárovky.
5. Připojte zpět konektor kabeláže. 6. Na levé straně vozidla zavřete přístupový kryt.
Na pravé straně nasaďte
přístupový kryt a našroubujte zpět
dva šrouby.
Přední ukazatele směru1. Otáčením doleva demontujte držák žárovky z tělesa
světlometu.
2. Vyměňte žárovku.
3. Držák žárovky vložte do tělesa světlometu.
Koncová světla Zadní brzdová světla, ukazatele
směru a koncová světla
Pro přístup ke koncovým světlům
otevřete zadní dveře / zadní výklopné
dveře.

180Péče o vozidlo
1. Vyšroubujte tři šrouby (pomocídodaného nářadí).
2. Opatrně vytáhněte sestavu světla
z přídržných čepů na vnější straně a vyjměte ji.
3. Odpojte konektor kabeláže od sestavy světla.4. Otočte držák žárovky dolevaa uvolněte jej ze světla.
5. Vyměňte žárovku.
6. Zatlačením nasaďte držák žárovky do světla, potom jej
otočením zajistěte.
7. Připojte konektor kabelového svazku zpět k sestavě světla
a zkontrolujte jeho správné umístění.
8. Nasaďte sestavu světla zpět do její původní polohy a zajistěte,
aby byla správně nasazena na
čepy příchytek.
9. Našroubujte zpět tři šrouby.
Boční ukazatele směru
1. Montážní celek světla uvolněte z blatníku stisknutím příchytek
vhodným nástrojem a tento
montážní celek světla vyzvedněte
z otvoru.
2. Vyjměte držák žárovky ze sestavy
světla otočením doleva a vyměňte
žárovku.
3. Vložte držák žárovky do sestavy světla a vraťte sestavu světla do
otvoru.

Péče o vozidlo181Přídavné brzdové světloZadní dveře 1. Otevřete zadní dveře.
2. Vyšroubujte dva šrouby z vnitřní strany zadních dveří.
3. Z vnější strany vozidla pomocíplochého šroubováku uvolněte
spony a vyjměte držák žárovky.
4. Vyměňte žárovku.
5. Nasaďte zpět držák žárovky a našroubujte dva šrouby.
Dveře zavazadlového prostoru 1. Otevřete dveře zavazadlového prostoru.2. Vyšroubujte dva šrouby zezadních výklopných dveří.
3. Z vnější strany vozidla pomocíplochého šroubováku uvolněte
spony a vyjměte držák žárovky.

182Péče o vozidlo4. Vyměňte žárovku.
5. Nasaďte zpět držák žárovky a našroubujte dva šrouby.
Světlo pro jízdu dozadu
1. Vyšroubujte dva šrouby (pomocí dodaného nářadí) a vyjměte
sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
4. Vyměňte spodní žárovku.
5. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
6. Připojte zpět konektor kabeláže k sestavě světla.
7. Pomocí dvou šroubů namontujte sestavu světla.
Osvětlení registrační značky
H1 výška střechy
1. Plochým šroubovákem páčením uvolněte světlo.
2. Odpojte konektor kabeláže.
3. Vypačte sklíčko a uvolněte spony.
4. Vyměňte žárovku.
5. Nasaďte sklíčko a připojte zpět konektor kabeláže.
6. Nasaďte zpět těleso světla.
H2 výška střechy
1. Vyšroubujte dva šrouby (pomocí dodaného nářadí) a uvolněte
sklíčko.
2. Vyměňte žárovku.
3. Nasaďte sklíčko do tělesa a našroubujte zpět dva šrouby.

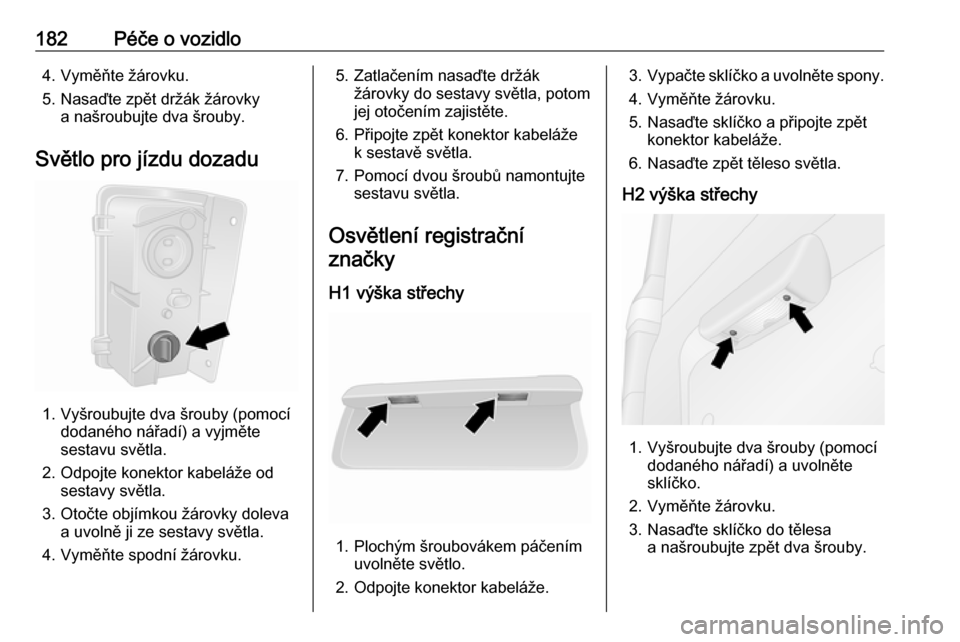

Péče o vozidlo183Zadní světlo do mlhy
1. Vyšroubujte dva šrouby (pomocídodaného nářadí) a vyjměte
sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Otočte objímkou žárovky doleva a uvolně ji ze sestavy světla.
4. Vyměňte horní žárovku.
5. Zatlačením nasaďte držák žárovky do sestavy světla, potom
jej otočením zajistěte.
6. Připojte zpět konektor kabeláže k sestavě světla.
7. Pomocí dvou šroubů namontujte sestavu světla.
Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Uvolněte montážní celek rozptylovacího skla z příchytek a z
polohovacího prvku pomocí
šroubováku s plochou čepelí.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.
Osvětlení zavazadlového
prostoru
1. Uvolněte montážní celek rozptylovacího skla z příchytek
pomocí šroubováku s plochou
čepelí.
2. Sejměte kryt ze sestavy světla.
3. Vyměňte žárovku.
4. Nasaďte kryt na sestavu světla.

184Péče o vozidloSvětlo odkládací schránky
v palubní desce
1. Plochým šroubovákem demontujte sestavu sklíčka
světla.
2. Vyměňte žárovku.
3. Nasaďte zpět sestavu sklíčka světla.
Osvětlení přístrojové desky Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● na levé straně za obložením přístrojové desky
● v motorovém prostoru v blízkosti akumulátoru
Poznámky
Do pojistkové skříňky v motorovém
prostoru by měl zasahovat pouze
autorizovaný servis.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.

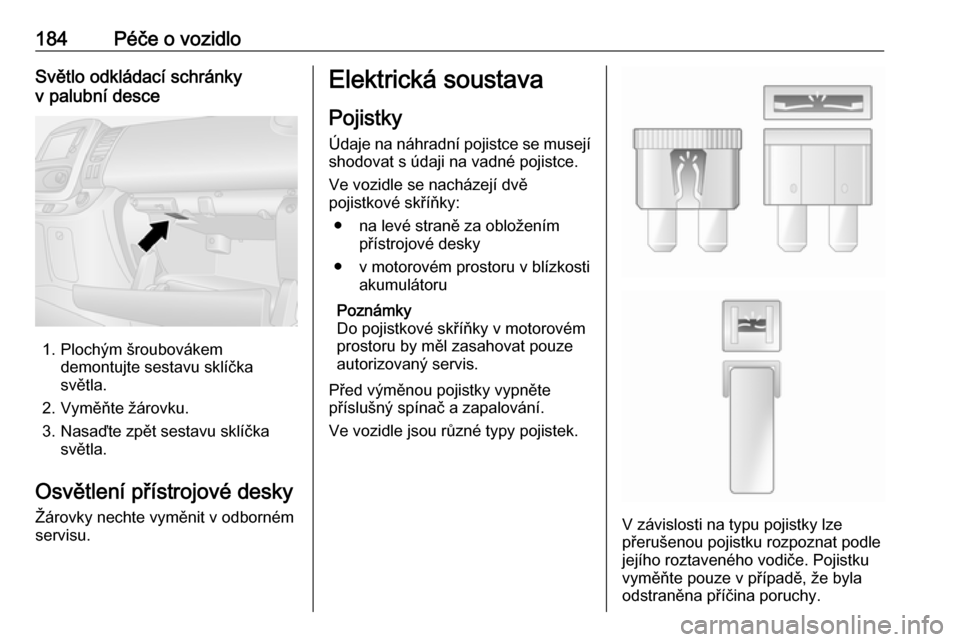

Ve vozidle jsou různé typy pojistek.
V závislosti na typu pojistky lze
přerušenou pojistku rozpoznat podle
jejího roztaveného vodiče. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.

Péče o vozidlo185Doporučuje se vozit s sebou celou
sadu pojistek. V pojistkové skříňce
jsou uloženy rezervní pojistky.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce uvedená v této uživatelské
příručce se musí vztahovat na vaše
vozidlo. Viz štítek umístěný
v pojistkové skříňce.

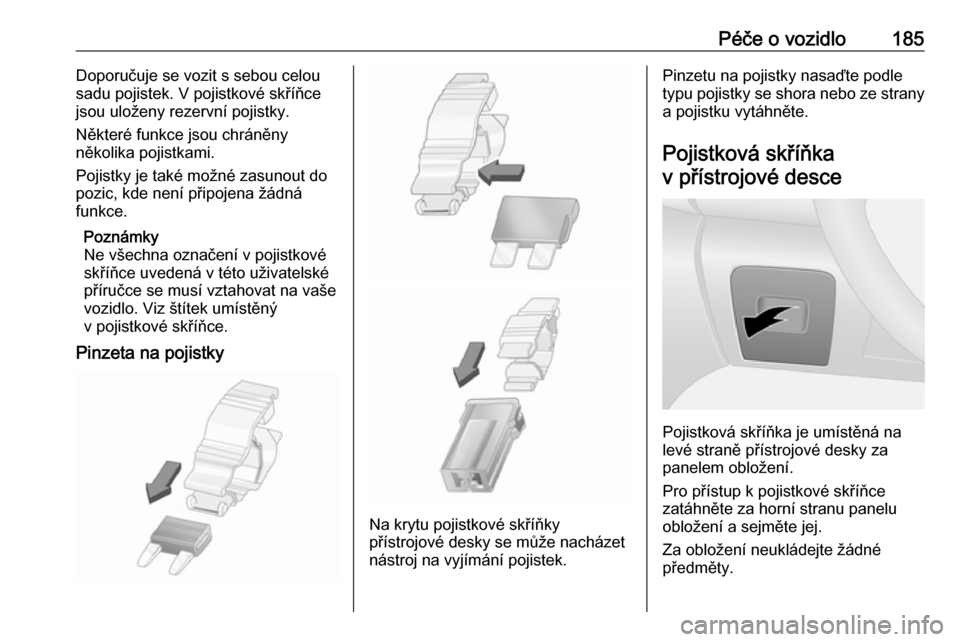

Pinzeta na pojistky
Na krytu pojistkové skříňky
přístrojové desky se může nacházet
nástroj na vyjímání pojistek.
Pinzetu na pojistky nasaďte podle typu pojistky se shora nebo ze strany
a pojistku vytáhněte.

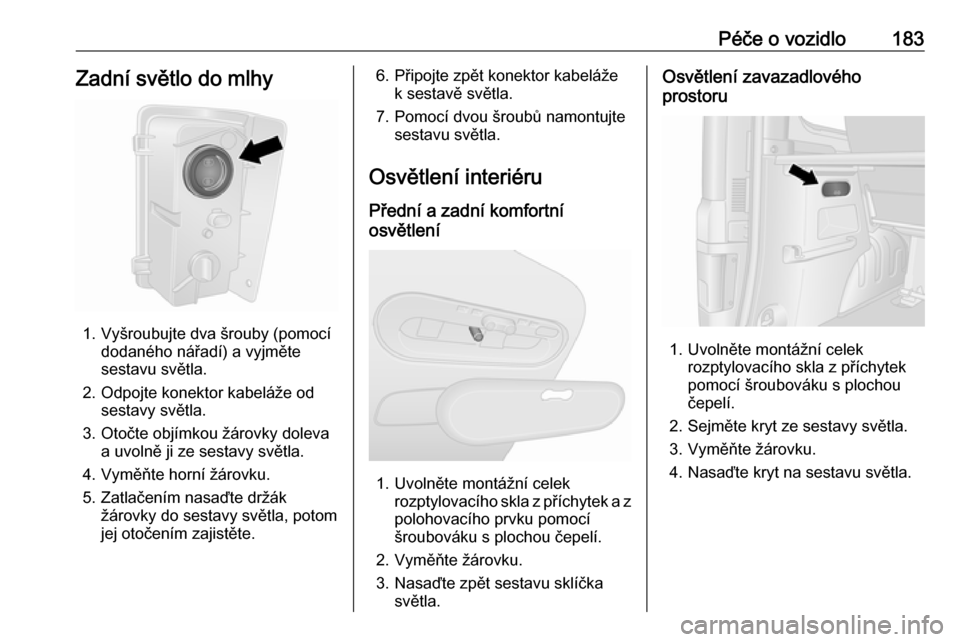

Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěná na
levé straně přístrojové desky za
panelem obložení.
Pro přístup k pojistkové skříňce
zatáhněte za horní stranu panelu
obložení a sejměte jej.
Za obložení neukládejte žádné
předměty.

186Péče o vozidloNěkteré elektrické okruhy mohou být
chráněny několika pojistkami.

Péče o vozidlo187

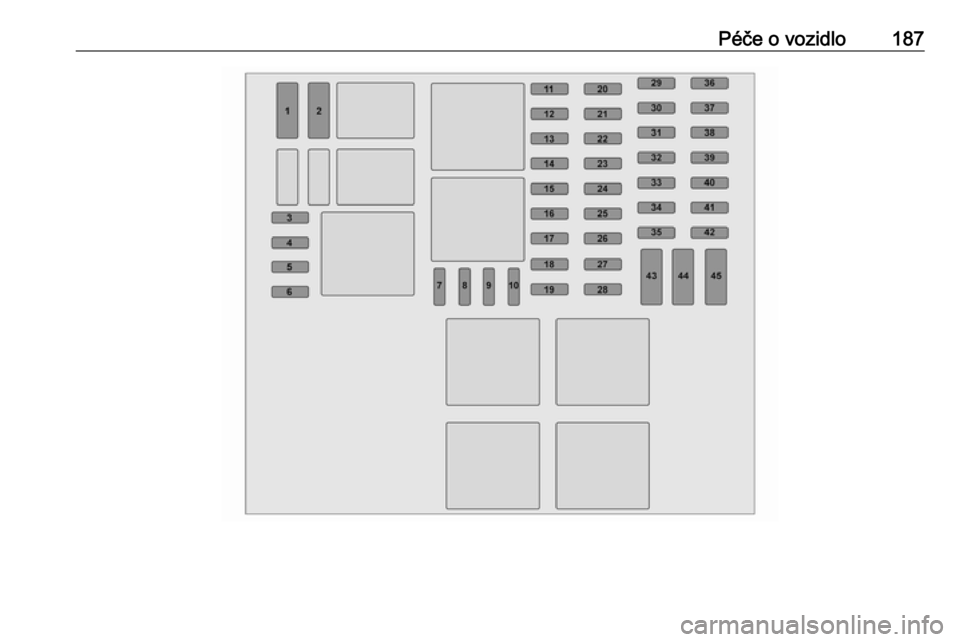

188Péče o vozidloČ.Obvod1Záloha akumulátoru (se
systémem elektronického klíče)2Úpravy3Úpravy4Akumulátor vozidla (se
systémem elektronického klíče)5Přídavné topení a větrání/klima‐
tizace6Systém přídavného topení
a větrání7Elektrická vnější zrcátka/doda‐
tečné úpravy8Vyhřívání vnějších zpětných
zrcátek9Rádio/multimédia/elektrická
vnější zrcátka/diagnostická
zásuvka10Multimédia/tažné zařízení11Komfortní osvětlení/ochrana
akumulátoru proti vybitíČ.Obvod12Pravé dálkové světlo/levé
tlumené světlo/boční obrysová
světla/pravé světlo pro jízdu ve
dne13Výstražná světla/směrová světla
a signály změny jízdního pruhu14Centrální zamykání15Levé dálkové světlo/pravé
tlumené světlo/koncová světla/
levé světlo pro jízdu ve dne16Přední mlhová světla/zadní
mlhová světla/osvětlení regis‐
trační značky17Alarm/houkačka/osvětlení/
stěrač18Sestava sdružených přístrojů19Systém topení a větrání20Stěrač zadního okna/čerpadlo
ostřikovačů čelního skla/
houkačka21Akumulátor, všeobecněČ.Obvod22Světla zpátečky23Brzdový spínač24Vstřikování paliva/startér25Airbag/zámek sloupku řízení26Elektricky ovládané okno spolu‐
jezdce27Posilovač řízení28Brzdová světla29Záloha akumulátoru (se
systémem elektronického klíče)30Displej servisního intervalu31Zapalovač cigaret/napájecí
zásuvka32Systém topení a větrání33Brzdová světla/ABS/imobilizér34Osvětlení interiéru/klimatizace35Startovní systémem elektronic‐
kého klíče36Stěrač zadního skla
