OPEL VIVARO B 2018 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2018, Model line: VIVARO B, Model: OPEL VIVARO B 2018Pages: 275, PDF Size: 5.63 MB
Page 101 of 275

Приборы и средства управления999Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
В зависимости от модификации
автомобиля, текущее время может
отображаться на центральном
информационном дисплее и (или)
на дисплее информационного
центра водителя.
Информационный дисплей:
Часы и минуты можно корректиро‐
вать нажатием соответствующих
кнопок рядом с дисплеем или с
помощью органов управления
информационно-развлекательной
системы.
Более подробно см. руководство к
информационно-развлекательной
системе.
Информационный центр
водителя:
Выведите на дисплей окно
настройки часов, последовательно
нажимая кнопку на торце подруле‐
вого рычага управления стеклоо‐
чистителем.
Нажмите и удерживайте кнопку
примерно пять секунд:
● значение времени в часах мигает
● нажимайте кнопку, чтобы изме‐
нить значение времени в часах
● выждите примерно пять секунд, чтобы задать
значение часов
● значение времени в минутах мигает
● нажимайте кнопку, чтобы изме‐
нить значение времени в мину‐
тах
● выждите примерно пять секунд, чтобы задать
значение минут
Информационный центр водителя
3 116.
Page 102 of 275

100Приборы и средства управленияШтепсельные розетки
Розетка питания напряжением
12 В находится на панели прибо‐ ров. Поднимите крышку.
На некоторых модификациях в
задней части автомобиля может
размещаться дополнительная
розетка.
Еще одна розетка может распола‐
гаться сбоку на сплошном сиденье.
При подключении дополнительных устройств при неработающем
двигателе аккумуляторная бата‐
рея автомобиля разряжается.
Максимальная потребляемая
мощность не должна превышать
120 Вт.
9 Опасность
Чтобы избежать риска возгора‐
ния при одновременном исполь‐ зовании нескольких розеток,
общая мощность подключенных к ним потребителей не должна
превышать 180 Вт.
При выключенном зажигании пита‐ ние розеток может отключаться.
Питание розеток также отклю‐
чается при падении напряжения
аккумуляторной батареи ниже
определенного уровня.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Page 103 of 275

Приборы и средства управления101Внимание
Не подключайте устройства,
являющиеся источниками тока,
например, зарядные устройства и аккумуляторы.
Не повредите розетки неподхо‐
дящими вилками.
Разъем USB
На панели управления информа‐
ционно-развлекательной системы (или на панели приборов) имеется
отмеченное значком M гнездо USB
для подключения внешних источ‐ ников аудиосигнала и зарядки.
Примечание
Следите за тем, чтобы разъемы
всегда оставались чистыми и
сухими.
Информацию о дополнительном
линейном входе (AUX) и гнезде
для SD-карт см. в инструкции на
информационно-развлекательную
систему.
Прикуриватель
Прикуриватель расположен на
панели приборов.
Нажмите прикуриватель. Он
выключается автоматически, когда спираль раскалится. Выньте прику‐
риватель.
ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносная пепельница
Page 104 of 275

102Приборы и средства управленияПереносная пепельница для
использования в автомобиле. Для
использования откройте крышку.
Пепельницы можно установить с
обеих сторон панели приборов, в
центре в нижней панели приборов,
и в некоторых версиях также в
карманах дверей и рядом с задним
сиденьем.
Подстаканники 3 84.Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов
На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения
автомобиля.
Ограничитель скорости
Максимальную скорость можно
ограничить с помощью ограничи‐
теля скорости. Это отображается с помощью предупредительной
наклейки, расположенной на щитке
приборов.
Если автомобиль кратковременно
превышает установленный
предел, в течение десяти секунд
каждые 40 секунд раздается преду‐
преждающий звуковой сигнал.
Примечание
При определенных условиях
(например, на крутых уклонах),
скорость автомобиля может
превышать установленный
предел.
Ограничитель скорости 3 180.
Круиз-контроль 3 177.
Page 105 of 275

Приборы и средства управления103Одометр
Отображает записанное расстоя‐
ние.
Счетчик текущего пробега Счетчик суточного пробега отобра‐
жается на дисплее информацион‐
ного центра водителя под счетчи‐
ком общего пробега. Он отобра‐
жает пробег автомобиля с момента
последнего сброса показаний счет‐
чика.
Для сброса показаний отображае‐
мого счетчика суточного пробега
при включенном зажигании
нажмите и удерживайте несколько
секунд кнопку на торце подруле‐
вого рычага управления стеклоо‐ чистителем. Дисплей будет мигать,
и его показание будет сброшено на ноль.
Информационный центр водителя
3 116.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если стрелка тахометра нахо‐
дится в желтой зоне, это указы‐
вает на превышение макси‐
мально допустимых оборотов
двигателя. Двигатель может
быть поврежден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Стрелка рядом со значком топлив‐
ной колонки указывает в ту
сторону, с которой располагается
крышка люка топливного бака.
Page 106 of 275

104Приборы и средства управленияИндикатор Y в комбинации прибо‐
ров 3 106 также включается при
низком уровне топлива (расстоя‐
ние примерно 50 км): немедленно
заправьте автомобиль топливом
3 186.
Категорически запрещается
движение до полного опустошения
бака.
Удаление воздуха из дизельной
топливной системы 3 202.
Примечание
Чтобы уровень топлива отобра‐ жался правильно, выключите
зажигание перед заправкой.
Чтобы показания были точными,
избегайте дозаправки неболь‐
шими количествами топлива
(меньше примерно пяти литров).
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Индикатор уровня AdBlue
Сведения об остатке жидкости
AdBlue в процентах можно вывести на экран дисплея информацион‐
ного центра водителя 3 116.
Нажимайте кнопку на торце рычага
управления стеклоочистителями,
пока на экране дисплея не
появится меню "Остаток жидкости
AdBlue в процентах".
Предупреждение о снижении
уровня
Если уровень жидкости AdBlue
падает ниже определенного значе‐
ния, на экране дисплея информа‐
ционного центра водителя (DIC)
3 116 появляется предупрежде‐
ние о низком уровне. Кроме того,
непрерывно светится контрольный индикатор Y 3 113 и раздается
предупреждающий звуковой сигнал.
Page 107 of 275

Приборы и средства управления105Без промедления долейте в бачок
жидкости AdBlue.
AdBlue 3 163.
Индикатор топливной экономичности
Некоторые модификации осна‐
щаются индикатором топливной
экономичности (стиля вождения),
который рассчитывает мгновенный расход топлива с учетом текущего
стиля управления автомобилем.
Индикация топливной экономично‐
сти осуществляется с помощью различных цветов:Зеленый:наилучшая топлив‐
ная экономичностьЖелтый:слишком агрессив‐
ный стиль вожденияОранжевый:максимальный
расход топлива
Индикатор топливной экономично‐ сти включен по умолчанию.
Индикатор топливной экономично‐ сти (стиля вождения), используе‐мый на некоторых модификациях,
можно отключить в меню информа‐
ционно-развлекательной системы.
Подробнее см. в руководстве по
информационно-развлекательной
системе.
Дисплей технического
обслуживания
При включении зажигания остав‐
шийся пробег до следующего
технического обслуживания авто‐
мобиля может быть выведен крат‐ ковременно на дисплей информа‐
ционного центра водителя. На
основе условий вождения указан‐
ный интервал технического обслу‐
живания автомобиля может значи‐
тельно различаться.
Чтобы отобразить пробег до
следующего обслуживания, можно
также нажать кнопку на торце
подрулевого рычага управления
стеклоочистителями и удерживать
ее около пяти секунд.
Если оставшийся пробег до
следующего технического обслу‐
живания меньше 1500 км или
меньше одного месяца, в инфор‐
мационном центре водителя появ‐
ляется сообщение.
Как только оставшийся пробег
достигнет 0 км или наступит срок
очередного ТО, в комбинации
приборов или на дисплее инфор‐
мационного центра водителя соот‐
ветственно загорится индикатор F
и отобразится сообщение на
дисплее информационного центра водителя.
Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за
помощью на станцию техобслужи‐
вания.
Page 108 of 275

106Приборы и средства управленияСброс дисплея технического
обслуживания
После технического обслуживания
дисплей технического обслужива‐
ния необходимо сбросить:
Нажимая кнопку на конце рычага
стеклоочистителей, выберите
"Пробег до следующего техобслу‐
живания" на экране информацион‐
ного центра водителя, затем
нажмите и удерживайте кнопку
примерно десять секунд, пока
надпись "пробег до следующего
техобслуживания" не перестанет мигать и не будет отображаться
постоянно.
На некоторых автомобилях может
быть необходимо нажать и удержи‐ вать кнопку дважды. В этом случаедействуйте, как описано ниже:
Выбрав пункт "Пробег до следую‐
щего техобслуживания", нажмите и
удерживайте кнопку примерно десять секунд, пока на экране не
появится мигающая надпись
"пробег до следующего техобслу‐
живания". Затем нажмите и удер‐живайте кнопку еще раз примерно
на десять секунд, чтобы сбросить счетчик сервисного интервала.
Если контрольный индикатор F в
комбинации приборов не гаснет,
необходимо проехать не менее
15 километров, выключить зажига‐
ние не менее чем на одну минуту и
повторить процедуру.
Бортовой компьютер 3 119.
Информационный центр водителя
3 116.
Информация по обслуживанию
3 239.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов.
В зависимости от оборудования
положение контрольных индикато‐
ров может меняться.При включении зажигания на
короткое время включится боль‐
шинство индикаторов, что можно
рассматривать как проверку их
работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
Page 109 of 275

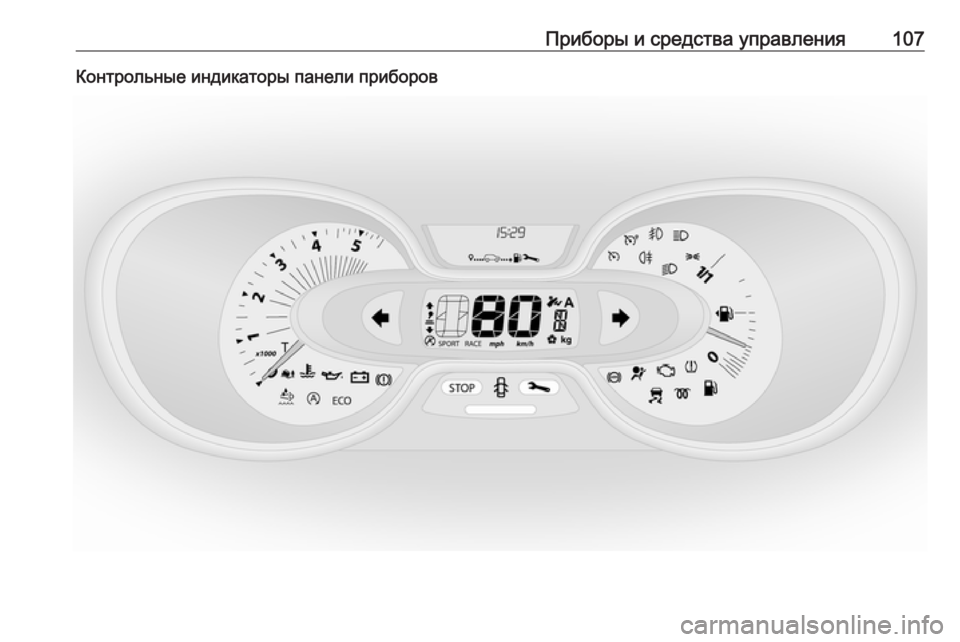

Приборы и средства управления107Контрольные индикаторы панели приборов
Page 110 of 275

108Приборы и средства управленияИндикаторы на потолочной
консоли
Общее представление
OУказатель поворота
3 109XНапоминание о ремне
безопасности 3 109vНадувная подушка
безопасности и натяжи‐
тели ремней безопасности
3 109Ó ONАктивация надувной
подушки безопасности
3 110* OFFОтключение надувной
подушки безопасности
3 110pСистема зарядки 3 110ZСигнализатор неисправ‐
ности 3 111FИндикатор срока очеред‐
ного технического обслу‐
живания 3 111CОстанов двигателя 3 111RТормозная система 3 111uАнтиблокировочная
тормозная система (ABS)
3 112kjПовышение, понижение
передачи 3 112RЭлектронная система
динамической стабили‐
зации 3 112ØОтключение электронной
системы динамической
стабилизации 3 113WТемпература охлаж‐
дающей жидкости двига‐
теля 3 113!Предварительный подо‐
грев 3 113YЖидкость AdBlue 3 113wСистема контроля
давления в шинах 3 114IДавление моторного
масла 3 114ECOРежим полной экономии
3 115YНизкий уровень топлива
3 115DСистема Autostop ( система
остановки-запуска двига‐
теля) 3 115\Функция Autostop ( система
остановки-запуска двига‐
теля) заблокирована
3 1159Наружное освещение
3 1158Наружное освещение
3 115CДальний свет 3 115>Противотуманные фары
3 115
