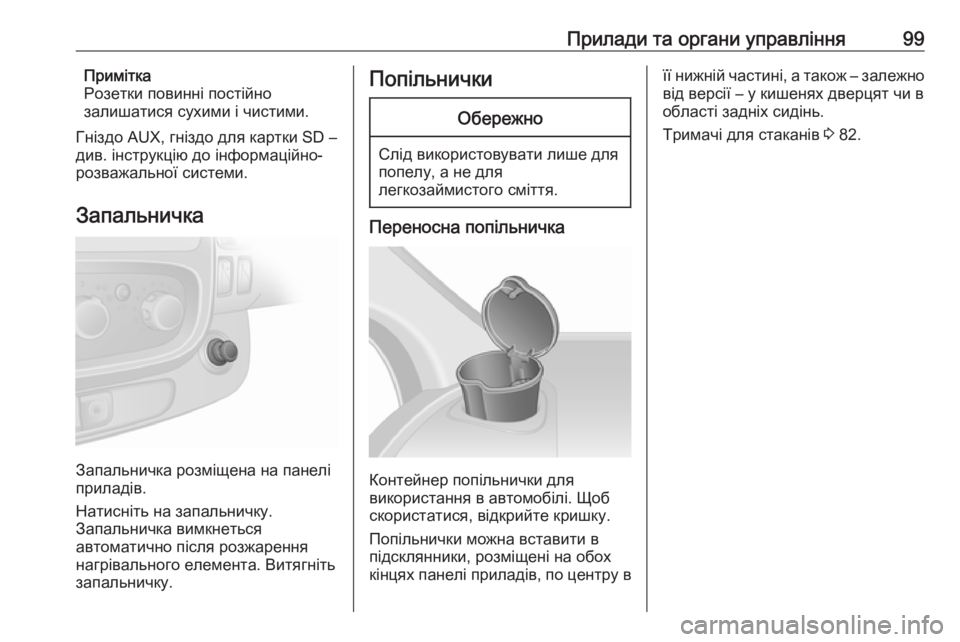

Прилади та органи управління99Примітка
Розетки повинні постійно
залишатися сухими і чистими.
Гніздо AUX, гніздо для картки SD –
див. інструкцію до інформаційно-
розважальної системи.
Запальничка
Запальничка розміщена на панелі
приладів.
Натисніть на запальничку.
Запальничка вимкнеться
автоматично після розжарення нагрівального елемента. Витягніть
запальничку.
ПопільничкиОбережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Попільнички можна вставити в
підсклянники, розміщені на обох
кінцях панелі приладів, по центру в
її нижній частині, а також – залежно
від версії – у кишенях дверцят чи в
області задніх сидінь.
Тримачі для стаканів 3 82.

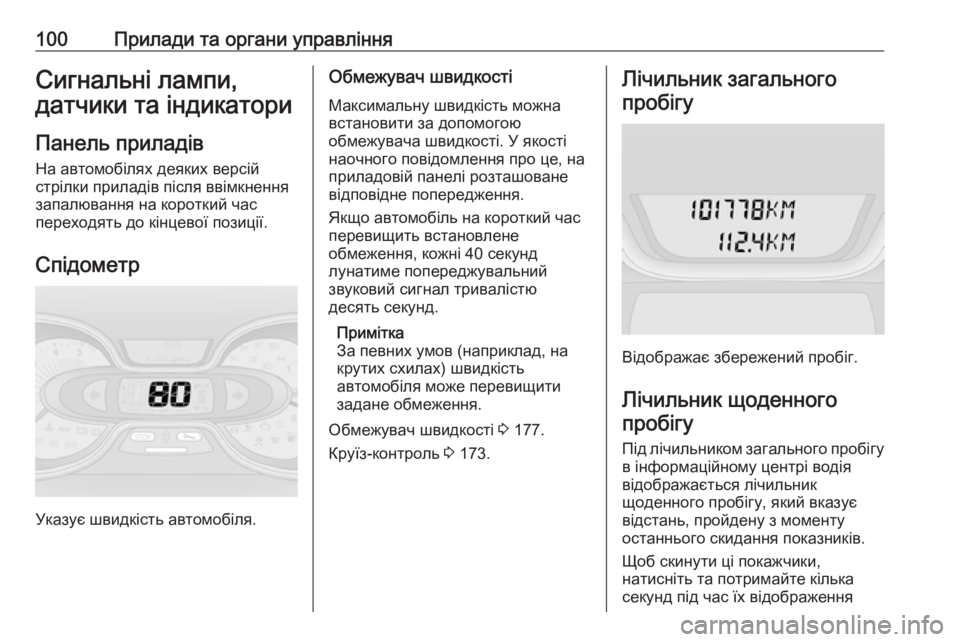

100Прилади та органи управлінняСигнальні лампи,
датчики та індикатори
Панель приладів На автомобілях деяких версій
стрілки приладів після ввімкнення запалювання на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Обмежувач швидкості
Максимальну швидкість можна встановити за допомогою
обмежувача швидкості. У якості
наочного повідомлення про це, на
приладовій панелі розташоване
відповідне попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, кожні 40 секунд
лунатиме попереджувальний
звуковий сигнал тривалістю
десять секунд.
Примітка
За певних умов (наприклад, на
крутих схилах) швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 177.
Круїз-контроль 3 173.Лічильник загального
пробігу
Відображає збережений пробіг.
Лічильник щоденногопробігу
Під лічильником загального пробігу в інформаційному центрі водія
відображається лічильник
щоденного пробігу, який вказує
відстань, пройдену з моменту
останнього скидання показників.
Щоб скинути ці покажчики,
натисніть та потримайте кілька секунд під час їх відображення

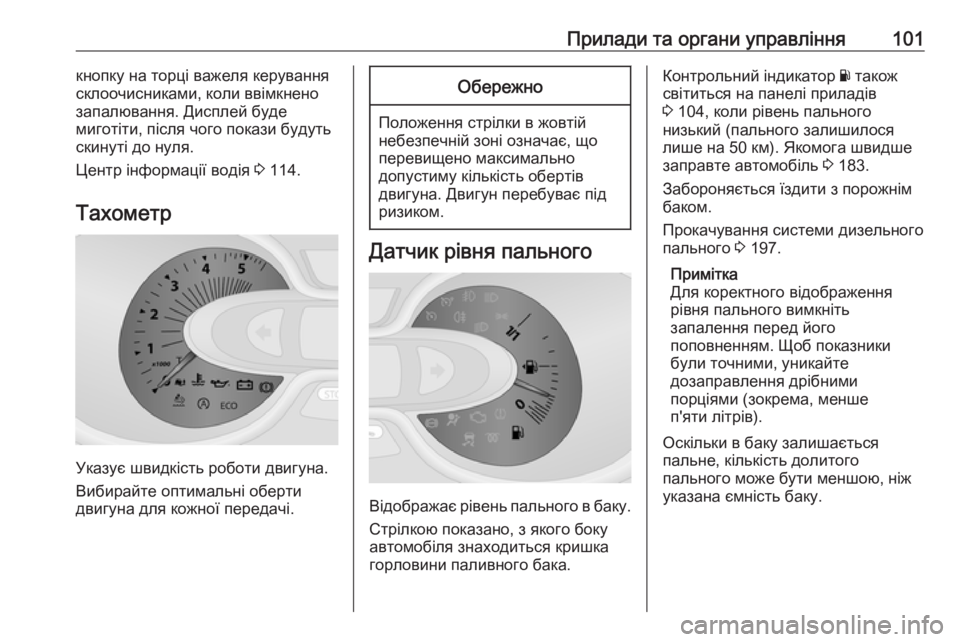

Прилади та органи управління101кнопку на торці важеля керування
склоочисниками, коли ввімкнено
запалювання. Дисплей буде
миготіти, після чого покази будуть
скинуті до нуля.
Центр інформації водія 3 114.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в жовтій
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Контрольний індикатор Y також
світиться на панелі приладів
3 104, коли рівень пального
низький (пального залишилося
лише на 50 км). Якомога швидше
заправте автомобіль 3 183.
Забороняється їздити з порожнім
баком.
Прокачування системи дизельного
пального 3 197.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Щоб показники
були точними, уникайте
дозаправлення дрібними
порціями (зокрема, менше
п'яти літрів).
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

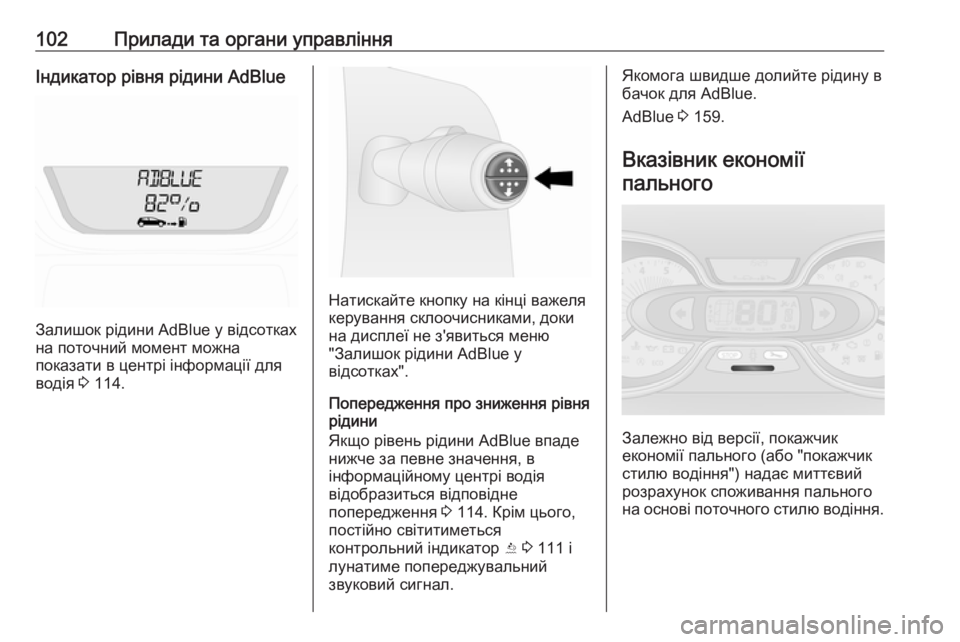

102Прилади та органи управлінняІндикатор рівня рідини AdBlue
Залишок рідини AdBlue у відсотках
на поточний момент можна
показати в центрі інформації для
водія 3 114.
Натискайте кнопку на кінці важеля
керування склоочисниками, докина дисплеї не з'явиться меню
"Залишок рідини AdBlue у
відсотках".
Попередження про зниження рівня рідини
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
відобразиться відповідне
попередження 3 114. Крім цього,
постійно світитиметься
контрольний індикатор Y 3 111 і
лунатиме попереджувальний
звуковий сигнал.
Якомога швидше долийте рідину в
бачок для AdBlue.
AdBlue 3 159.
Вказівник економії пального
Залежно від версії, покажчик
економії пального (або "покажчик
стилю водіння") надає миттєвий
розрахунок споживання пального
на основі поточного стилю водіння.

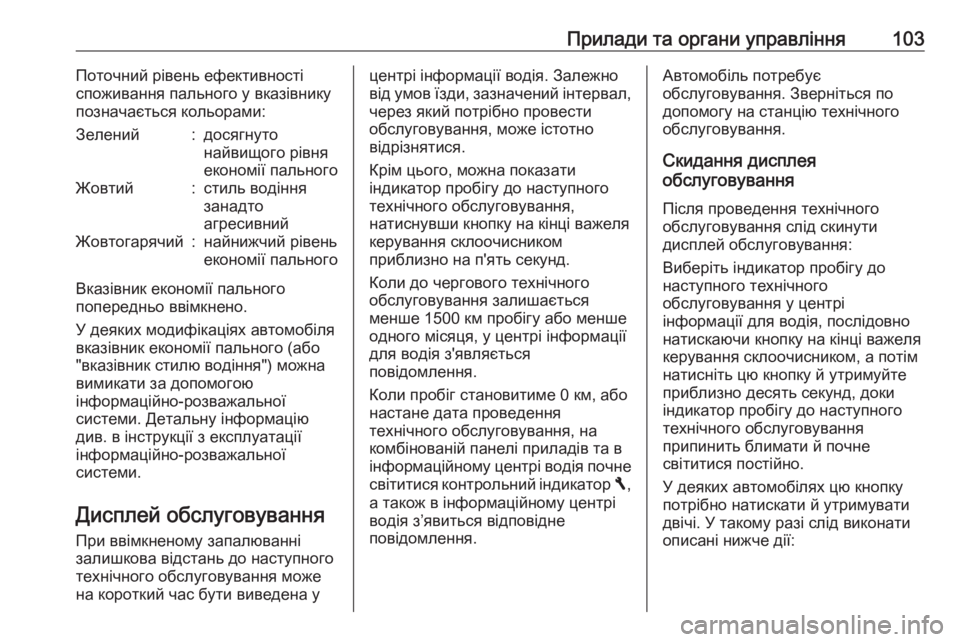

Прилади та органи управління103Поточний рівень ефективності
споживання пального у вказівнику
позначається кольорами:Зелений:досягнуто
найвищого рівня
економії пальногоЖовтий:стиль водіння
занадто
агресивнийЖовтогарячий:найнижчий рівень
економії пального
Вказівник економії пального
попередньо ввімкнено.
У деяких модифікаціях автомобіля вказівник економії пального (або
"вказівник стилю водіння") можна
вимикати за допомогою
інформаційно-розважальної
системи. Детальну інформацію
див. в інструкції з експлуатації
інформаційно-розважальної
системи.
Дисплей обслуговування
При ввімкненому запалюванні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія. Залежно
від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Крім цього, можна показати
індикатор пробігу до наступного
технічного обслуговування,
натиснувши кнопку на кінці важеля
керування склоочисником
приблизно на п'ять секунд.
Коли до чергового технічного
обслуговування залишається
менше 1500 км пробігу або менше
одного місяця, у центрі інформації
для водія з'являється
повідомлення.
Коли пробіг становитиме 0 км, або настане дата проведення
технічного обслуговування, на
комбінованій панелі приладів та в
інформаційному центрі водія почне світитися контрольний індикатор F,
а також в інформаційному центрі
водія з’явиться відповідне
повідомлення.Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.
Скидання дисплея
обслуговування
Після проведення технічного
обслуговування слід скинути
дисплей обслуговування:
Виберіть індикатор пробігу до
наступного технічного
обслуговування у центрі
інформації для водія, послідовно
натискаючи кнопку на кінці важеля
керування склоочисником, а потім
натисніть цю кнопку й утримуйте
приблизно десять секунд, доки
індикатор пробігу до наступного технічного обслуговування
припинить блимати й почне
світитися постійно.
У деяких автомобілях цю кнопку потрібно натискати й утримувати
двічі. У такому разі слід виконати
описані нижче дії:

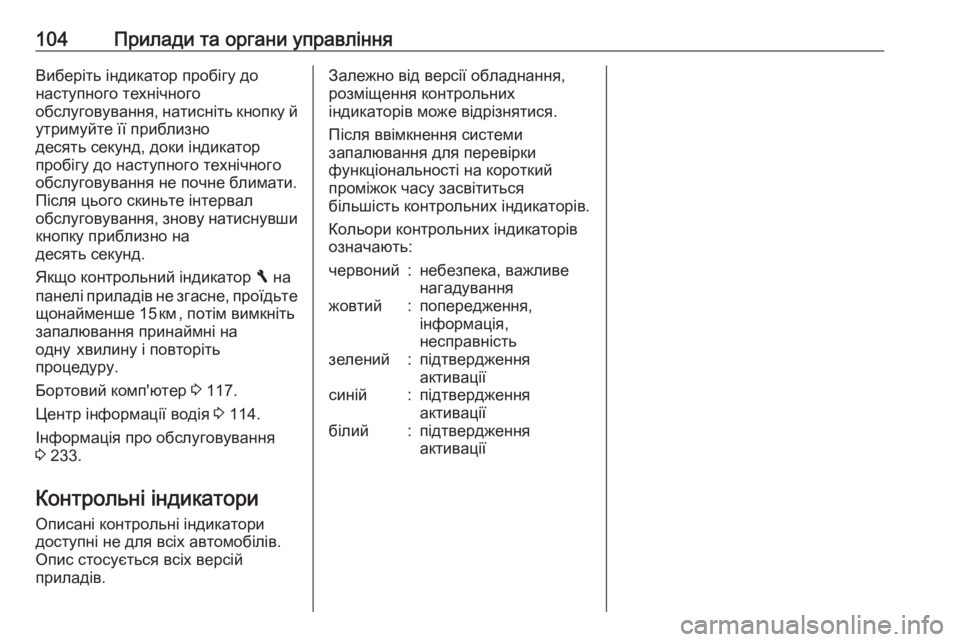

104Прилади та органи управлінняВиберіть індикатор пробігу до
наступного технічного
обслуговування, натисніть кнопку й утримуйте її приблизно
десять секунд, доки індикатор
пробігу до наступного технічного
обслуговування не почне блимати.
Після цього скиньте інтервал
обслуговування, знову натиснувши кнопку приблизно на
десять секунд.
Якщо контрольний індикатор F на
панелі приладів не згасне, проїдьте
щонайменше 15 км , потім вимкніть запалювання принаймні на
одну  хвилину і повторіть
процедуру.
Бортовий комп'ютер 3 117.
Центр інформації водія 3 114.
Інформація про обслуговування
3 233.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів.Залежно від версії обладнання,
розміщення контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

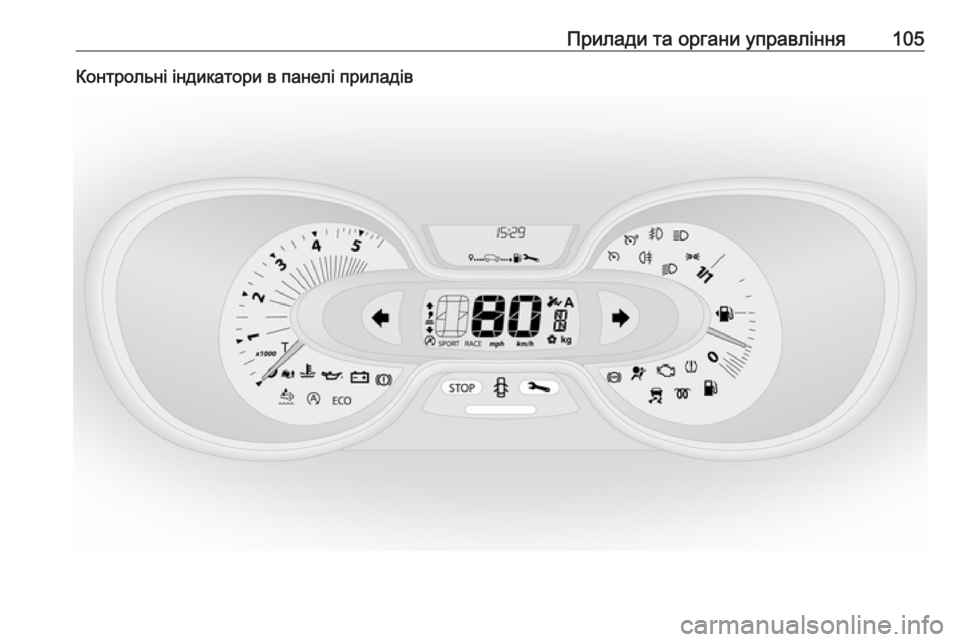

Прилади та органи управління105Контрольні індикатори в панелі приладів

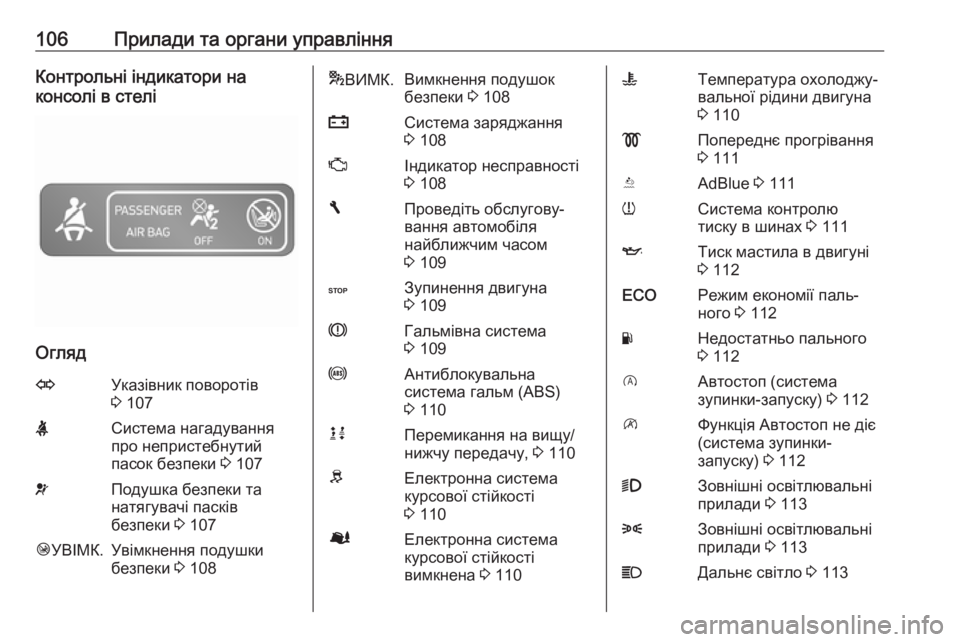

106Прилади та органи управлінняКонтрольні індикатори на
консолі в стелі
Огляд
OУказівник поворотів
3 107XСистема нагадування
про непристебнутий
пасок безпеки 3 107vПодушка безпеки та
натягувачі пасків
безпеки 3 107Ó УВІМК.Увімкнення подушки
безпеки 3 108* ВИМК.Вимкнення подушок
безпеки 3 108pСистема заряджання
3 108ZІндикатор несправності
3 108FПроведіть обслугову‐
вання автомобіля
найближчим часом
3 109CЗупинення двигуна
3 109RГальмівна система
3 109uАнтиблокувальна
система гальм (ABS)
3 110kjПеремикання на вищу/
нижчу передачу, 3 110RЕлектронна система
курсової стійкості
3 110ØЕлектронна система
курсової стійкості
вимкнена 3 110WТемпература охолоджу‐
вальної рідини двигуна
3 110!Попереднє прогрівання
3 111YAdBlue 3 111wСистема контролю
тиску в шинах 3 111IТиск мастила в двигуні
3 112ECOРежим економії паль‐
ного 3 112YНедостатньо пального
3 112DАвтостоп (система
зупинки-запуску) 3 112\Функція Автостоп не діє
(система зупинки-
запуску) 3 1129Зовнішні освітлювальні
прилади 3 1138Зовнішні освітлювальні
прилади 3 113CДальнє світло 3 113

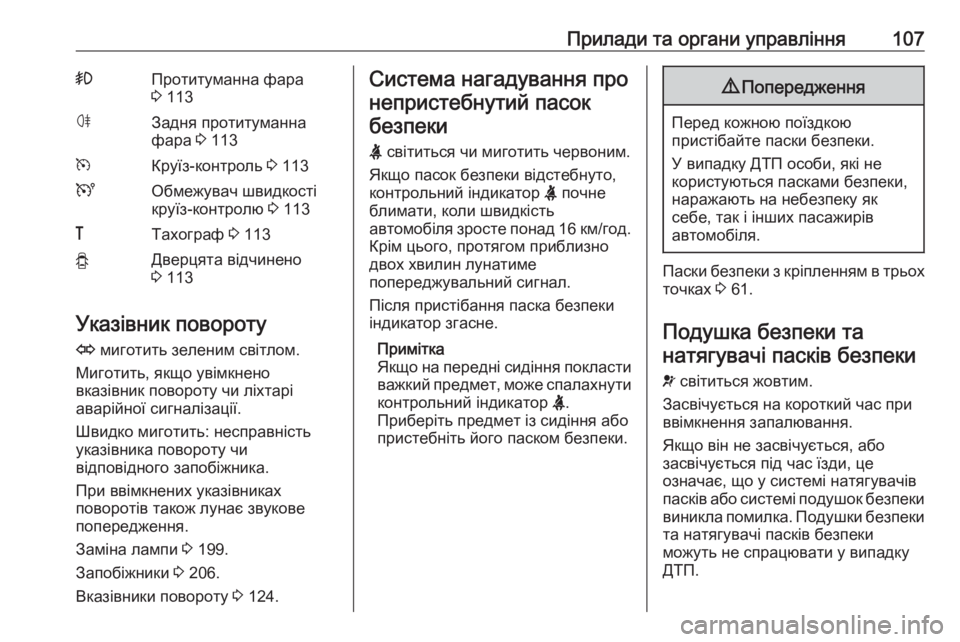

Прилади та органи управління107>Протитуманна фара
3 113øЗадня протитуманна
фара 3 113mКруїз-контроль 3 113UОбмежувач швидкості
круїз-контролю 3 113&Тахограф 3 113yДверцята відчинено
3 113
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження.
Заміна лампи 3 199.
Запобіжники 3 206.
Вказівники повороту 3 124.
Система нагадування про
непристебнутий пасокбезпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля зросте понад 16 км/год .
Крім цього, протягом приблизно
двох хвилин лунатиме
попереджувальний сигнал.
Після пристібання паска безпеки
індикатор згасне.
Примітка
Якщо на передні сидіння покласти
важкий предмет, може спалахнути
контрольний індикатор X.
Приберіть предмет із сидіння або
пристебніть його паском безпеки.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 61.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо він не засвічується, або
засвічується під час їзди, це
означає, що у системі натягувачів пасків або системі подушок безпеки
виникла помилка. Подушки безпеки
та натягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.

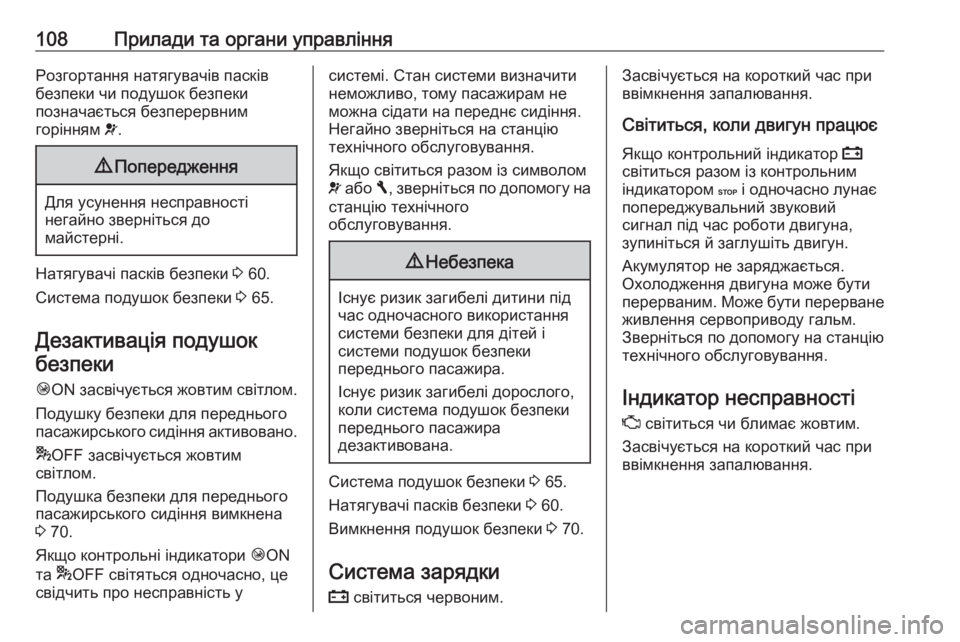

108Прилади та органи управлінняРозгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки 3 60.
Система подушок безпеки 3 65.
Дезактивація подушок
безпеки
Ó ON засвічується жовтим світлом.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* OFF засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 70.
Якщо контрольні індикатори ÓON
та *OFF світяться одночасно, це
свідчить про несправність у
системі. Стан системи визначити
неможливо, тому пасажирам не
можна сідати на переднє сидіння.
Негайно зверніться на станцію
технічного обслуговування.
Якщо світиться разом із символом
v або F, зверніться по допомогу на
станцію технічного обслуговування.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 65.
Натягувачі пасків безпеки 3 60.
Вимкнення подушок безпеки 3 70.
Система зарядки
p світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо контрольний індикатор p
світиться разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Може бути перерване
живлення сервоприводу гальм.
Зверніться по допомогу на станцію
технічного обслуговування.
Індикатор несправності Z світиться чи блимає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
