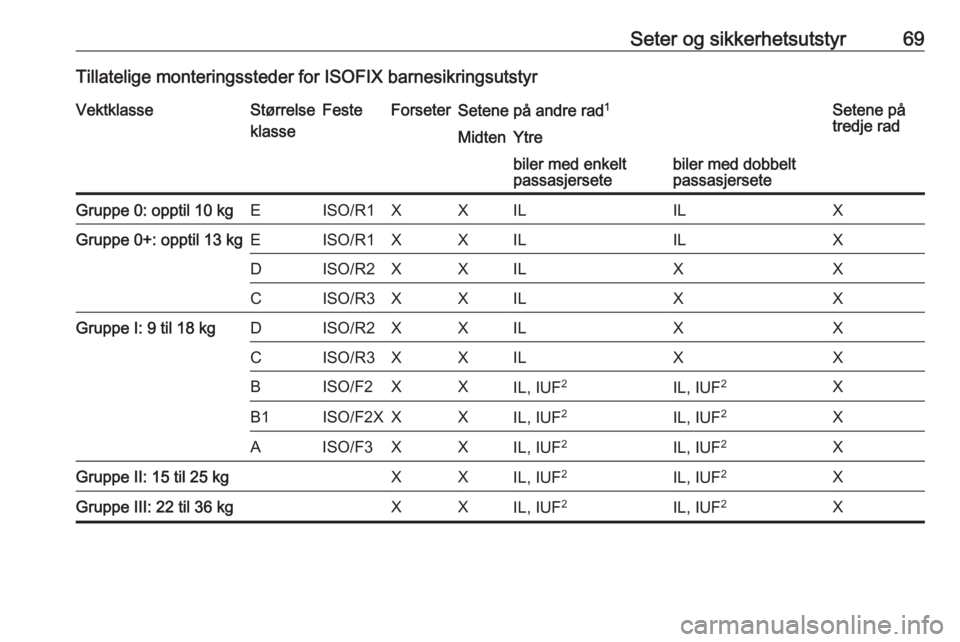

Seter og sikkerhetsutstyr69Tillatelige monteringssteder for ISOFIX barnesikringsutstyrVektklasseStørrelse
klasseFesteForseterSetene på andre rad 1Setene på
tredje radMidtenYtrebiler med enkelt
passasjersetebiler med dobbelt
passasjerseteGruppe 0: opptil 10 kgEISO/R1XXILILXGruppe 0+: opptil 13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGruppe I: 9 til 18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XGruppe II: 15 til 25 kgXXIL, IUF2IL, IUF2XGruppe III: 22 til 36 kgXXIL, IUF2IL, IUF 2X

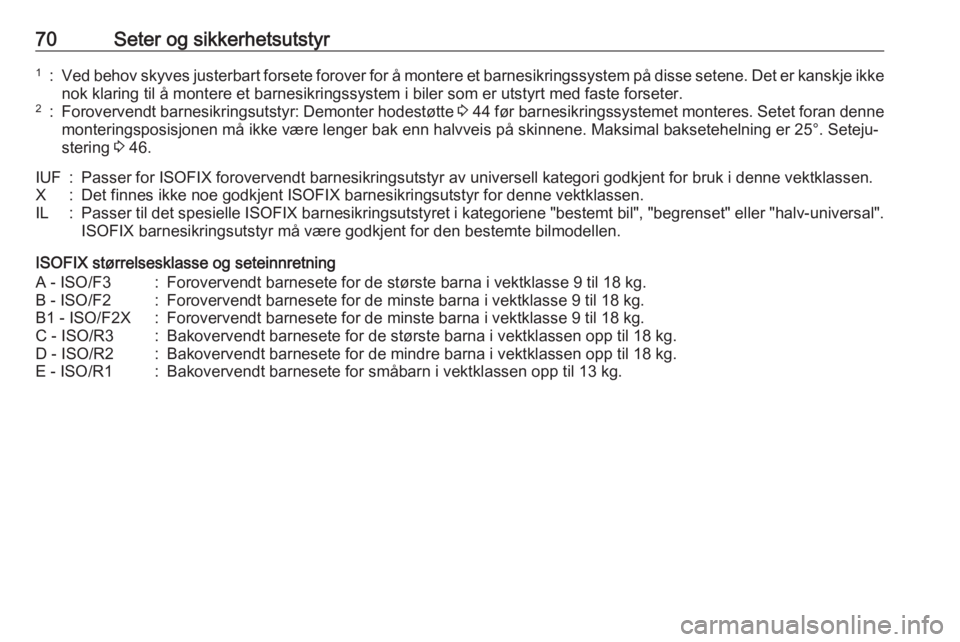

70Seter og sikkerhetsutstyr1:Ved behov skyves justerbart forsete forover for å montere et barnesikringssystem på disse setene. Det er kanskje ikke
nok klaring til å montere et barnesikringssystem i biler som er utstyrt med faste forseter.2:Forovervendt barnesikringsutstyr: Demonter hodestøtte 3 44 før barnesikringssystemet monteres. Setet foran denne
monteringsposisjonen må ikke være lenger bak enn halvveis på skinnene. Maksimal baksetehelning er 25°. Seteju‐
stering 3 46.IUF:Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X:Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.IL:Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2:Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X:Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3:Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2:Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1:Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

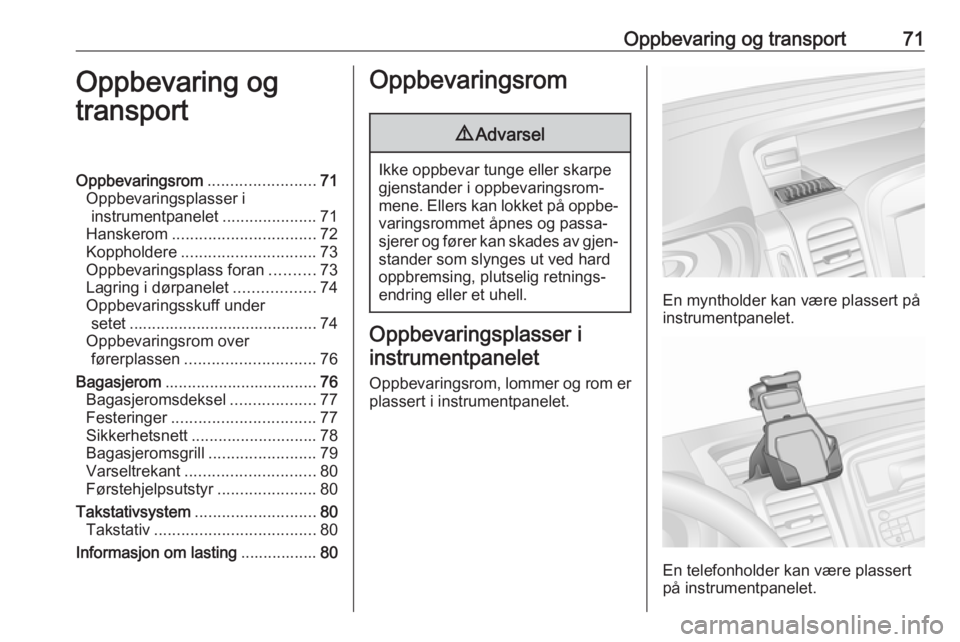

Oppbevaring og transport71Oppbevaring og
transportOppbevaringsrom ........................71
Oppbevaringsplasser i instrumentpanelet .....................71
Hanskerom ................................ 72
Koppholdere .............................. 73
Oppbevaringsplass foran ..........73
Lagring i dørpanelet ..................74
Oppbevaringsskuff under setet .......................................... 74
Oppbevaringsrom over førerplassen ............................. 76
Bagasjerom .................................. 76
Bagasjeromsdeksel ...................77
Festeringer ................................ 77
Sikkerhetsnett ............................ 78
Bagasjeromsgrill ........................79
Varseltrekant ............................. 80
Førstehjelpsutstyr ......................80
Takstativsystem ........................... 80
Takstativ .................................... 80
Informasjon om lasting .................80Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er
plassert i instrumentpanelet.
En myntholder kan være plassert på
instrumentpanelet.
En telefonholder kan være plassert
på instrumentpanelet.

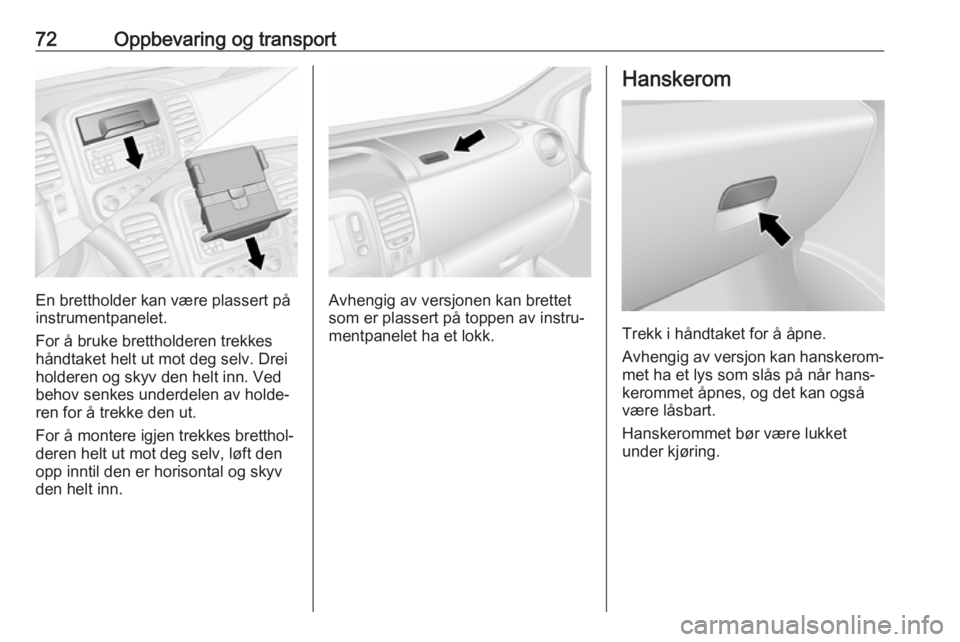

72Oppbevaring og transport
En brettholder kan være plassert på
instrumentpanelet.
For å bruke brettholderen trekkes
håndtaket helt ut mot deg selv. Drei
holderen og skyv den helt inn. Ved behov senkes underdelen av holde‐
ren for å trekke den ut.
For å montere igjen trekkes bretthol‐
deren helt ut mot deg selv, løft den
opp inntil den er horisontal og skyv
den helt inn.Avhengig av versjonen kan brettet
som er plassert på toppen av instru‐
mentpanelet ha et lokk.
Hanskerom
Trekk i håndtaket for å åpne.
Avhengig av versjon kan hanskerom‐
met ha et lys som slås på når hans‐
kerommet åpnes, og det kan også
være låsbart.
Hanskerommet bør være lukket
under kjøring.

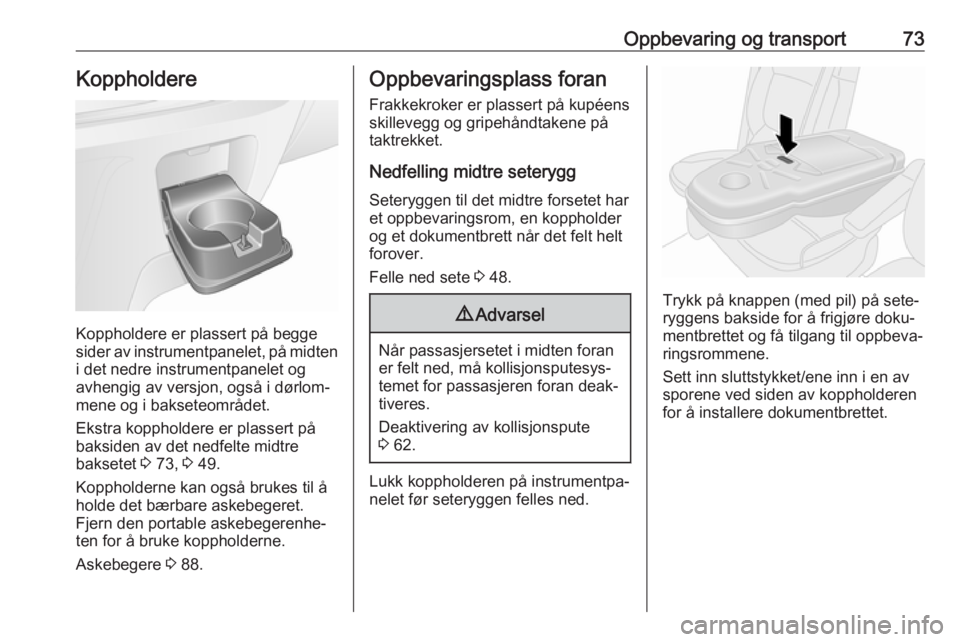

Oppbevaring og transport73Koppholdere
Koppholdere er plassert på begge
sider av instrumentpanelet, på midten i det nedre instrumentpanelet og
avhengig av versjon, også i dørlom‐
mene og i bakseteområdet.
Ekstra koppholdere er plassert på
baksiden av det nedfelte midtre
baksetet 3 73, 3 49.
Koppholderne kan også brukes til å
holde det bærbare askebegeret.
Fjern den portable askebegerenhe‐
ten for å bruke koppholderne.
Askebegere 3 88.
Oppbevaringsplass foran
Frakkekroker er plassert på kupéensskillevegg og gripehåndtakene på
taktrekket.
Nedfelling midtre seterygg
Seteryggen til det midtre forsetet har
et oppbevaringsrom, en koppholder og et dokumentbrett når det felt helt
forover.
Felle ned sete 3 48.9 Advarsel
Når passasjersetet i midten foran
er felt ned, må kollisjonsputesys‐
temet for passasjeren foran deak‐
tiveres.
Deaktivering av kollisjonspute
3 62.
Lukk koppholderen på instrumentpa‐
nelet før seteryggen felles ned.
Trykk på knappen (med pil) på sete‐
ryggens bakside for å frigjøre doku‐
mentbrettet og få tilgang til oppbeva‐
ringsrommene.
Sett inn sluttstykket/ene inn i en av
sporene ved siden av koppholderen
for å installere dokumentbrettet.

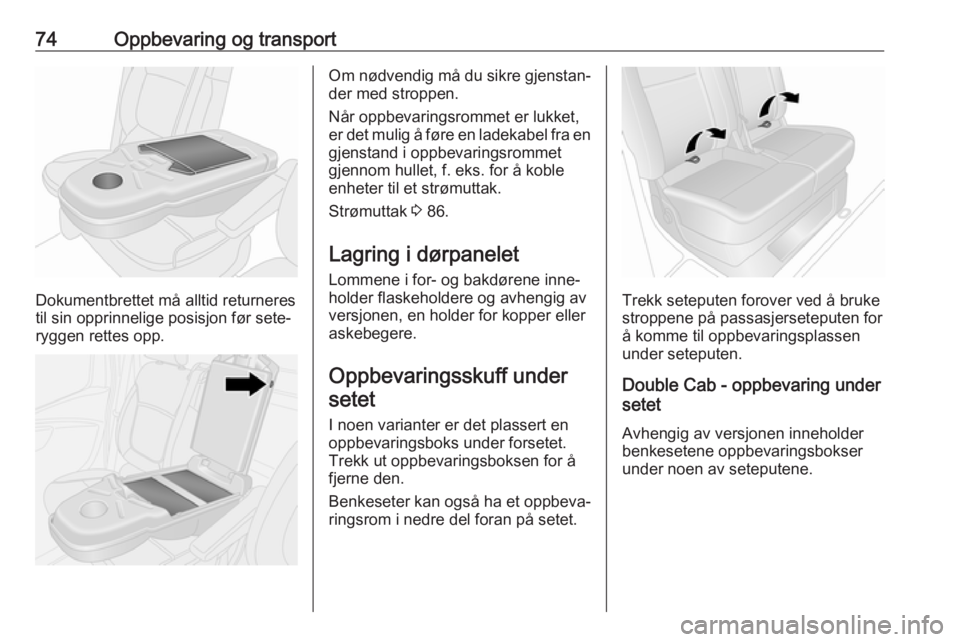

74Oppbevaring og transport
Dokumentbrettet må alltid returneres
til sin opprinnelige posisjon før sete‐ ryggen rettes opp.
Om nødvendig må du sikre gjenstan‐ der med stroppen.
Når oppbevaringsrommet er lukket,
er det mulig å føre en ladekabel fra en
gjenstand i oppbevaringsrommet
gjennom hullet, f. eks. for å koble
enheter til et strømuttak.
Strømuttak 3 86.
Lagring i dørpanelet Lommene i for- og bakdørene inne‐
holder flaskeholdere og avhengig av
versjonen, en holder for kopper eller
askebegere.
Oppbevaringsskuff under
setet
I noen varianter er det plassert en
oppbevaringsboks under forsetet.
Trekk ut oppbevaringsboksen for å
fjerne den.
Benkeseter kan også ha et oppbeva‐
ringsrom i nedre del foran på setet.
Trekk seteputen forover ved å bruke
stroppene på passasjerseteputen for
å komme til oppbevaringsplassen
under seteputen.
Double Cab - oppbevaring undersetet
Avhengig av versjonen inneholder
benkesetene oppbevaringsbokser under noen av seteputene.

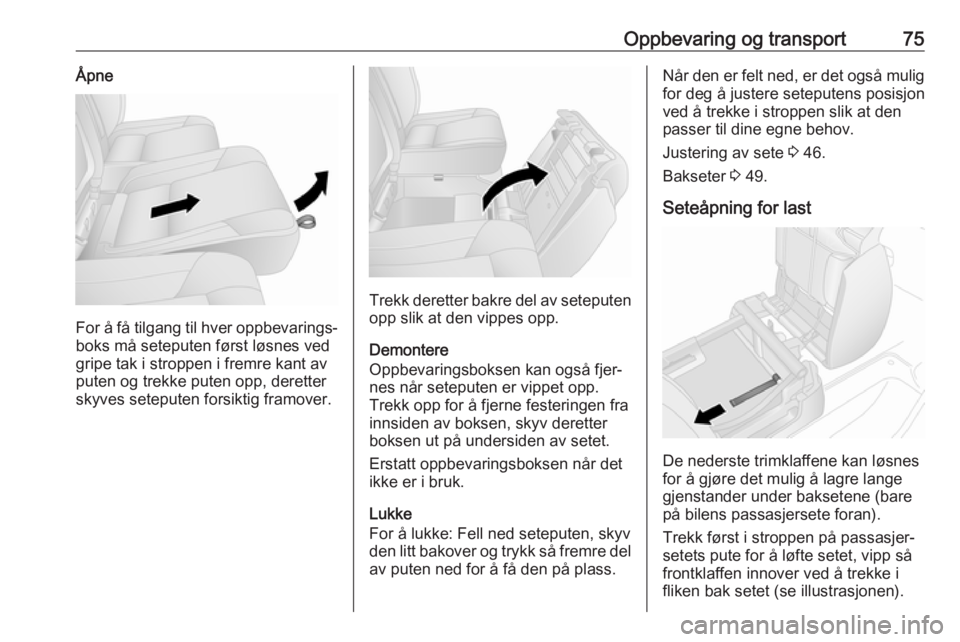

Oppbevaring og transport75Åpne
For å få tilgang til hver oppbevarings‐boks må seteputen først løsnes ved
gripe tak i stroppen i fremre kant av
puten og trekke puten opp, deretter skyves seteputen forsiktig framover.
Trekk deretter bakre del av seteputen
opp slik at den vippes opp.
Demontere
Oppbevaringsboksen kan også fjer‐
nes når seteputen er vippet opp.
Trekk opp for å fjerne festeringen fra
innsiden av boksen, skyv deretter
boksen ut på undersiden av setet.
Erstatt oppbevaringsboksen når det
ikke er i bruk.
Lukke
For å lukke: Fell ned seteputen, skyv den litt bakover og trykk så fremre del av puten ned for å få den på plass.
Når den er felt ned, er det også mulig
for deg å justere seteputens posisjon
ved å trekke i stroppen slik at den
passer til dine egne behov.
Justering av sete 3 46.
Bakseter 3 49.
Seteåpning for last
De nederste trimklaffene kan løsnes
for å gjøre det mulig å lagre lange
gjenstander under baksetene (bare
på bilens passasjersete foran).
Trekk først i stroppen på passasjer‐
setets pute for å løfte setet, vipp så
frontklaffen innover ved å trekke i
fliken bak setet (se illustrasjonen).

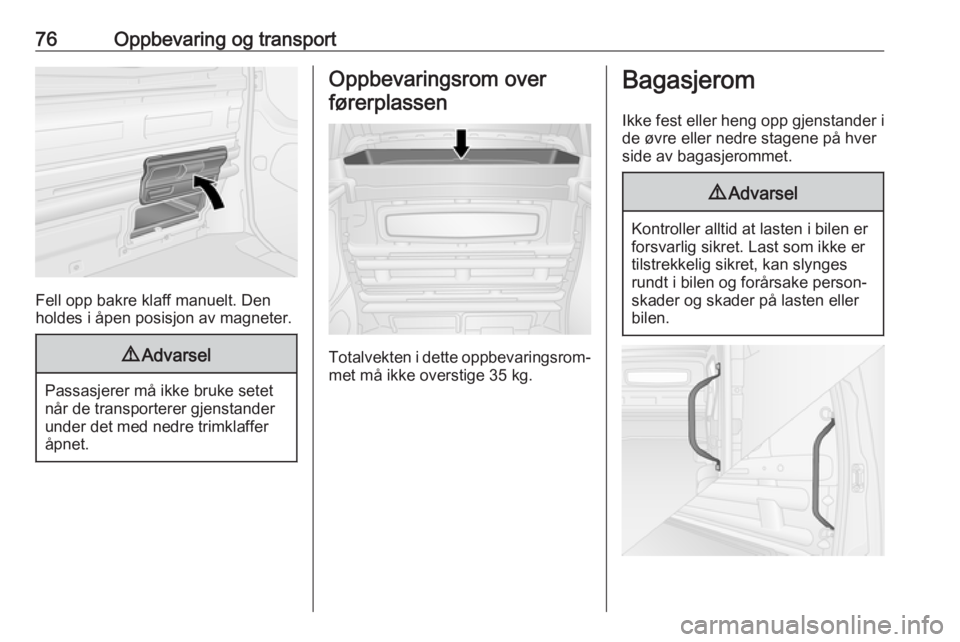

76Oppbevaring og transport
Fell opp bakre klaff manuelt. Den
holdes i åpen posisjon av magneter.
9 Advarsel
Passasjerer må ikke bruke setet
når de transporterer gjenstander
under det med nedre trimklaffer
åpnet.
Oppbevaringsrom over
førerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 35 kg.
Bagasjerom
Ikke fest eller heng opp gjenstander i
de øvre eller nedre stagene på hver
side av bagasjerommet.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐
skader og skader på lasten eller
bilen.

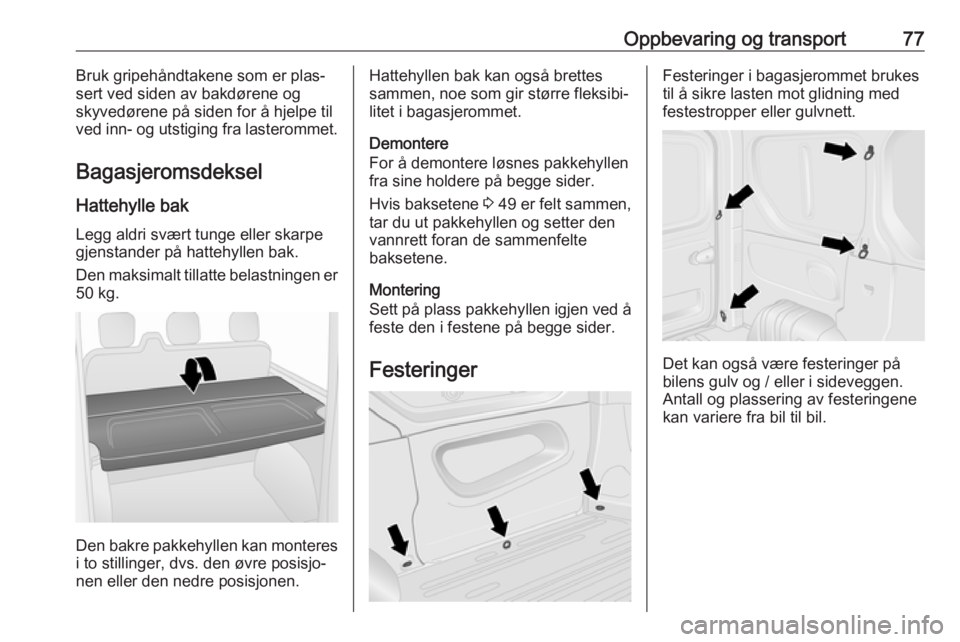

Oppbevaring og transport77Bruk gripehåndtakene som er plas‐
sert ved siden av bakdørene og
skyvedørene på siden for å hjelpe til
ved inn- og utstiging fra lasterommet.
Bagasjeromsdeksel
Hattehylle bak
Legg aldri svært tunge eller skarpe
gjenstander på hattehyllen bak.
Den maksimalt tillatte belastningen er
50 kg.
Den bakre pakkehyllen kan monteres
i to stillinger, dvs. den øvre posisjo‐
nen eller den nedre posisjonen.
Hattehyllen bak kan også brettes
sammen, noe som gir større fleksibi‐
litet i bagasjerommet.
Demontere
For å demontere løsnes pakkehyllen
fra sine holdere på begge sider.
Hvis baksetene 3 49 er felt sammen,
tar du ut pakkehyllen og setter den
vannrett foran de sammenfelte
baksetene.
Montering
Sett på plass pakkehyllen igjen ved å feste den i festene på begge sider.
FesteringerFesteringer i bagasjerommet brukes
til å sikre lasten mot glidning med
festestropper eller gulvnett.
Det kan også være festeringer på
bilens gulv og / eller i sideveggen.
Antall og plassering av festeringene
kan variere fra bil til bil.

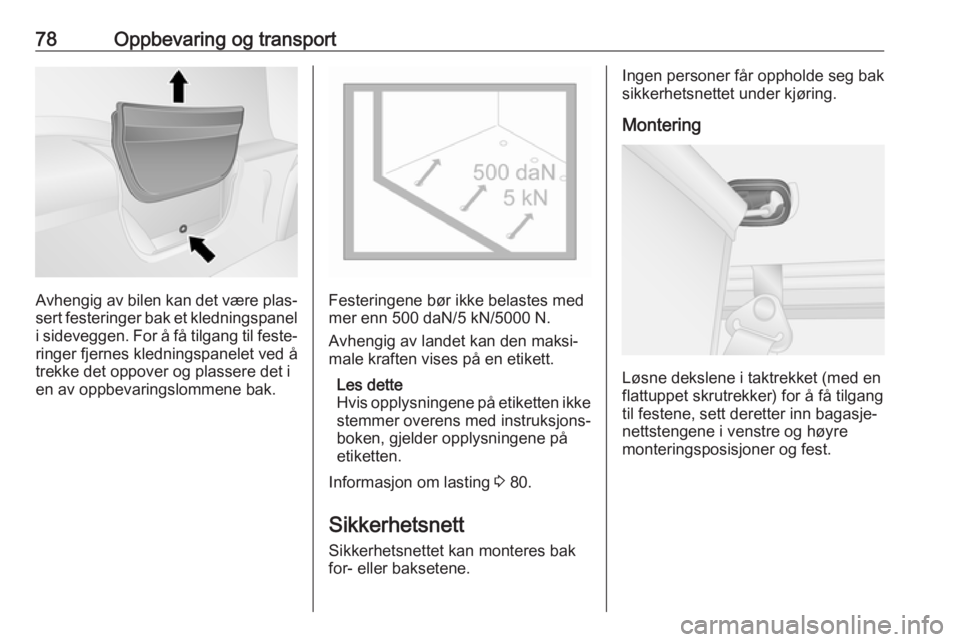

78Oppbevaring og transport
Avhengig av bilen kan det være plas‐
sert festeringer bak et kledningspanel
i sideveggen. For å få tilgang til feste‐ ringer fjernes kledningspanelet ved å
trekke det oppover og plassere det i
en av oppbevaringslommene bak.Festeringene bør ikke belastes med
mer enn 500 daN/5 kN/5000 N.
Avhengig av landet kan den maksi‐
male kraften vises på en etikett.
Les dette
Hvis opplysningene på etiketten ikke
stemmer overens med instruksjons‐
boken, gjelder opplysningene på
etiketten.
Informasjon om lasting 3 80.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
for- eller baksetene.
Ingen personer får oppholde seg bak sikkerhetsnettet under kjøring.
Montering
Løsne dekslene i taktrekket (med en
flattuppet skrutrekker) for å få tilgang
til festene, sett deretter inn bagasje‐
nettstengene i venstre og høyre
monteringsposisjoner og fest.
