Istuimet, turvajärjestelmät69Lastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudet
Etuistuimet ‒ Van
Paino- tai ikäluokka
Etuistuin yhdelle matkustajalle 1Etuistuin kahdelle matkustajalle
turvatyyny toimintavalmiu‐
dessaei käytössä
tai turvatyyny puuttuuturvatyyny toiminta‐
valmiudessa
ei käytössä
tai turvatyyny puuttuukeskelläulkopaikkaRyhmä 0: enintään
10 kg
Ryhmä 0+: enintään
13 kg
XUXXU
Ryhmä I: 9–18 kgXUXXURyhmä II: 15–25 kg
Ryhmä III: 22–36 kgXUXXU1:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 46. Siirrä istuin mahdollisimman kauas taakse.
Aseta istuin korkeimpaan asentoonsa. Selkänojan enimmäiskallistuskulma on 25°. Istuimen säätö 3 48.

70Istuimet, turvajärjestelmätEtuistuimet - Combi, kaksoisohjaamo
Paino- tai ikäluokka
Etuistuin yhdelle matkustajalle1Etuistuin kahdelle matkustajalle
turvatyyny toimintavalmiu‐
dessaei käytössä
tai turvatyyny puuttuuturvatyyny toiminta‐
valmiudessa
ei käytössä
tai turvatyyny puuttuukeskelläulkopaikkaRyhmä 0: enintään
10 kg
Ryhmä 0+: enintään
13 kg
XUXXU
Ryhmä I: 9–18 kgXU 2XXU2Ryhmä II: 15–25 kg
Ryhmä III: 22–36 kgXXXXX1:Jos istuin on säädettävissä, työnnä se mahdollisimman kauas taakse ja aseta se korkeimpaan asentoonsa. Selkänojan
enimmäiskallistuskulma on 25°. Istuimen säätö 3 48.2:Kasvot taaksepäin asennettavat lasten turvaistuimet vain tälle paino- ja ikäluokalle.

Istuimet, turvajärjestelmät71Takaistuimet - Combi, kaksoisohjaamoPaino- tai ikäluokka2. rivin istuimet13. rivin istuimetRyhmä 0: enintään 10 kg
Ryhmä 0+: enintään 13 kgUURyhmä I: 9–18 kgU 2U2Ryhmä II: 15–25 kg
Ryhmä III: 22–36 kgU 2U 21:Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos
autossa on kiinteät etuistuimet, kaikkien lasten turvaistuinten asentamiseen ei ole ehkä tarpeeksi tilaa.2:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 46 ennen lasten turvaistuimen asentamista.
Tämän asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistus‐ kulma on 25°. Istuimen säätö 3 48.U:Soveltuu yleismallisille turvaistuimille tässä paino- ja ikäluokassa kolmipisteturvavyön yhteydessä.X:Istuinpaikka ei sovellu tämän paino- tai ikäluokan lapsille.

72Istuimet, turvajärjestelmätSallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKoko-
luokkaKiinnitysEtuistuimet2. rivin istuimet 13. rivin
istuimetKeskelläUlkopaikkaautot, joissa on
etuistuin yhdelle
matkustajalleautot, joissa on
etuistuin kahdelle
matkustajalleRyhmä 0: enintään 10 kgEISO/R1XXILILXRyhmä 0+: enintään
13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRyhmä I: 9–18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XRyhmä II: 15–25 kgXXIL, IUF2IL, IUF2XRyhmä III: 22–36 kgXXIL, IUF2IL, IUF 2X1:Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos
autossa on kiinteät etuistuimet, lasten turvaistuinjärjestelmän asentamiseen ei ole ehkä tarpeeksi tilaa.2:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 46 ennen lasten turvaistuimen asentamista.
Tämän asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistus‐
kulma on 25°. Istuimen säätö 3 48.

Istuimet, turvajärjestelmät73IUF:Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksyttykäytettäviksi tässä painoluokassa.X:Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.IL:Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3:Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässä.B – ISO/F2:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.B1 – ISO/F2X:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–
18 kg.C – ISO/R3:Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässä.D – ISO/R2:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

74SäilytysSäilytysSäilytystilat................................... 74
Kojelaudan säilytystilat ..............74
Käsinelokero .............................. 75
Mukinpitimet .............................. 75
Etusäilytyslokero .......................76
Ovipaneelin säilytyslokero .........76
Säilytyslokero istuimen alla .......77
Ohjaamon yläsäilytystila ............78
Tavaratila ..................................... 79
Tavaratilan suoja .......................79
Kiinnityssilmukat ........................80
Turvaverkko ............................... 81
Tavaratilan ristikko ....................81
Varoituskolmio ........................... 82
Ensiapupakkaus ........................82
Kattotelinejärjestelmä ..................82
Kattoteline ................................. 82
Lastaustietoa ............................... 83Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kolikkopidike voi olla asennettu koje‐
lautaan.
Puhelimen teline voi olla asennettu
kojelautaan.

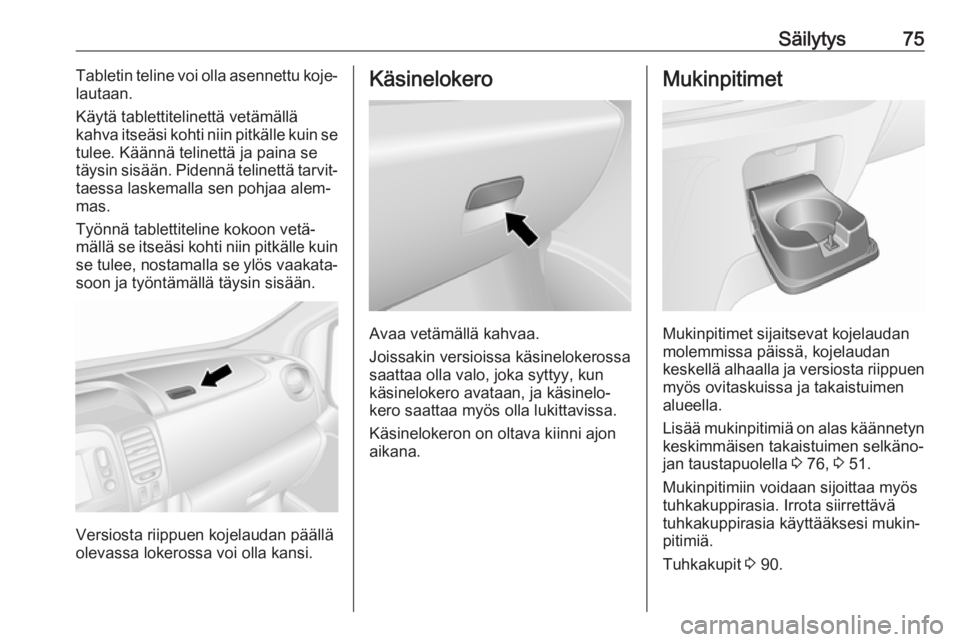

Säilytys75Tabletin teline voi olla asennettu koje‐
lautaan.
Käytä tablettitelinettä vetämällä
kahva itseäsi kohti niin pitkälle kuin se
tulee. Käännä telinettä ja paina se
täysin sisään. Pidennä telinettä tarvit‐ taessa laskemalla sen pohjaa alem‐
mas.
Työnnä tablettiteline kokoon vetä‐
mällä se itseäsi kohti niin pitkälle kuin se tulee, nostamalla se ylös vaakata‐
soon ja työntämällä täysin sisään.
Versiosta riippuen kojelaudan päällä
olevassa lokerossa voi olla kansi.
Käsinelokero
Avaa vetämällä kahvaa.
Joissakin versioissa käsinelokerossa
saattaa olla valo, joka syttyy, kun
käsinelokero avataan, ja käsinelo‐
kero saattaa myös olla lukittavissa.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä, kojelaudan
keskellä alhaalla ja versiosta riippuen
myös ovitaskuissa ja takaistuimen
alueella.
Lisää mukinpitimiä on alas käännetyn keskimmäisen takaistuimen selkäno‐
jan taustapuolella 3 76, 3 51.
Mukinpitimiin voidaan sijoittaa myös
tuhkakuppirasia. Irrota siirrettävä
tuhkakuppirasia käyttääksesi mukin‐
pitimiä.
Tuhkakupit 3 90.

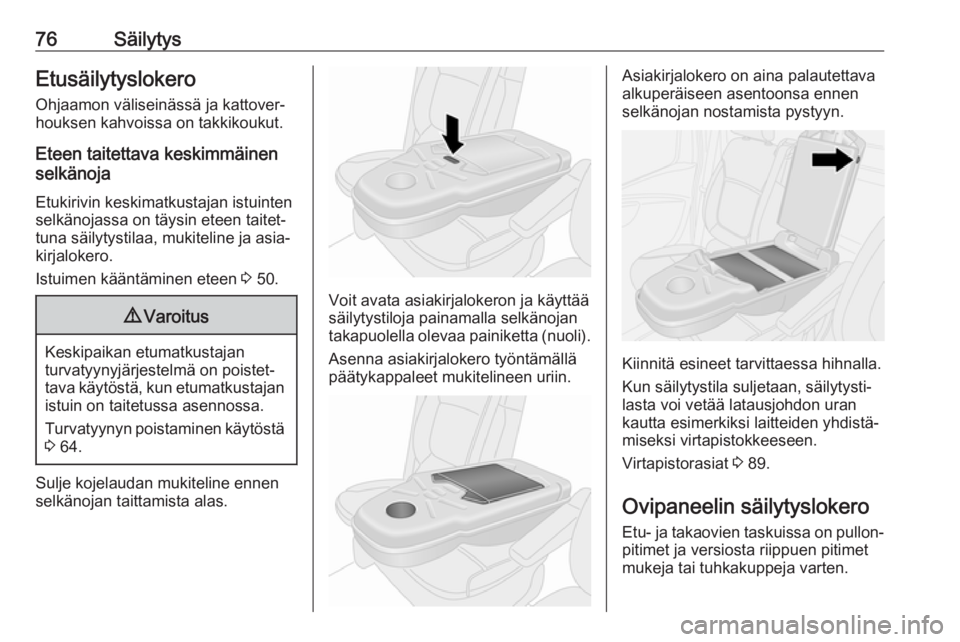

76SäilytysEtusäilytyslokero
Ohjaamon väliseinässä ja kattover‐
houksen kahvoissa on takkikoukut.
Eteen taitettava keskimmäinen
selkänoja
Etukirivin keskimatkustajan istuinten
selkänojassa on täysin eteen taitet‐
tuna säilytystilaa, mukiteline ja asia‐
kirjalokero.
Istuimen kääntäminen eteen 3 50.9 Varoitus
Keskipaikan etumatkustajan
turvatyynyjärjestelmä on poistet‐
tava käytöstä, kun etumatkustajan istuin on taitetussa asennossa.
Turvatyynyn poistaminen käytöstä
3 64.
Sulje kojelaudan mukiteline ennen
selkänojan taittamista alas.
Voit avata asiakirjalokeron ja käyttää
säilytystiloja painamalla selkänojan
takapuolella olevaa painiketta (nuoli).
Asenna asiakirjalokero työntämällä
päätykappaleet mukitelineen uriin.
Asiakirjalokero on aina palautettava
alkuperäiseen asentoonsa ennen
selkänojan nostamista pystyyn.
Kiinnitä esineet tarvittaessa hihnalla.
Kun säilytystila suljetaan, säilytysti‐
lasta voi vetää latausjohdon uran
kautta esimerkiksi laitteiden yhdistä‐
miseksi virtapistokkeeseen.
Virtapistorasiat 3 89.
Ovipaneelin säilytyslokero
Etu- ja takaovien taskuissa on pullon‐
pitimet ja versiosta riippuen pitimet mukeja tai tuhkakuppeja varten.

Säilytys77Säilytyslokero istuimen alla
Joissakin mallimuunnoksissa etuis‐
tuimen alla on säilytyslokero. Poista
säilytyslokero vetämällä.
Istuinten etuosassa alapuolella saat‐
taa myös olla säilytyslokero.
Vedä etumatkustajan tyynyä eteen‐
päin hihnojen avulla niin paljon, että
pääsy istuintyynyn alla olevaan säily‐ tystilaan on esteetön.
Kaksoisohjaamo - Säilytyslokero
istuimen alla
Versiosta riippuen istuinpenkissä on
irrotettavat säilytyslokerot joidenkin
istuintyynyjen alla.
Avaaminen
Päästäksesi käsiksi kuhunkin säily‐
tyslokeroon vapauta ensin istuintyyny
tarttumalla sen etureunassa olevaan
hihnaan ja vetämällä tyynyä ylös ja
liu'uttamalla sitä varovasti eteenpäin.
Vedä sitten istuintyynyn takaosaa
ylöspäin sen kääntämiseksi auki.
Irrottaminen
Säilytyslokero voidaan irrottaa myös
istuintyynyn ollessa käännettynä
auki. Vedä ylöspäin irrottaaksesi
lukkorenkaan lokeron sisältä ja liu'uta lokero sitten pois istuimen alta.
Laita säilytyslokero takaisin paikal‐ leen, kun se ei ole käytössä.
Sulkeminen
Sulkeminen: taita istuintyyny alas,
työnnä sitä hieman taaksepäin ja
kytke painamalla tyynyn etuosaa
alaspäin.

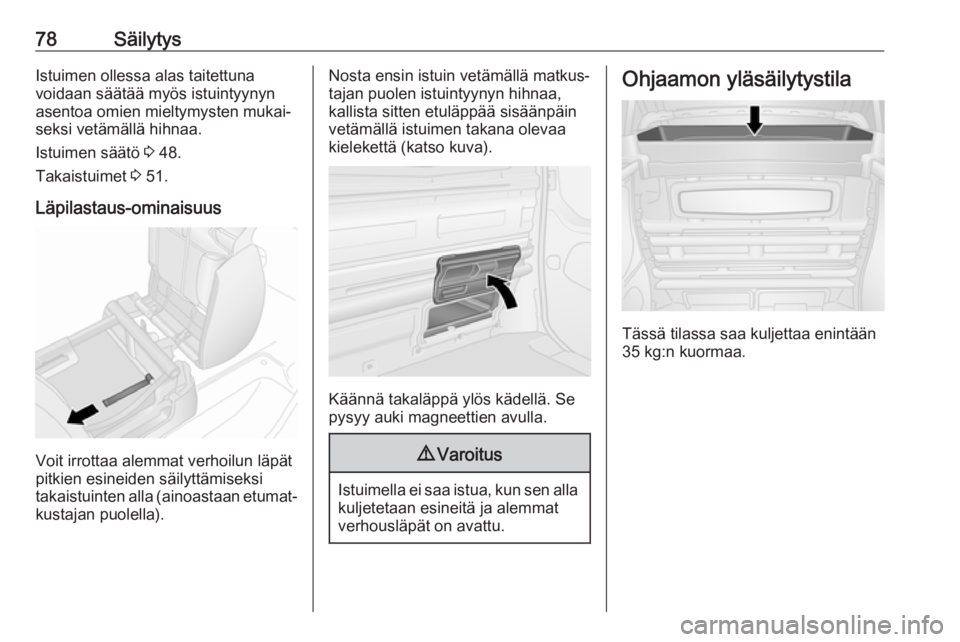

78SäilytysIstuimen ollessa alas taitettuna
voidaan säätää myös istuintyynyn
asentoa omien mieltymysten mukai‐
seksi vetämällä hihnaa.
Istuimen säätö 3 48.
Takaistuimet 3 51.
Läpilastaus-ominaisuus
Voit irrottaa alemmat verhoilun läpät
pitkien esineiden säilyttämiseksi
takaistuinten alla (ainoastaan etumat‐
kustajan puolella).
Nosta ensin istuin vetämällä matkus‐
tajan puolen istuintyynyn hihnaa,
kallista sitten etuläppää sisäänpäin
vetämällä istuimen takana olevaa
kielekettä (katso kuva).
Käännä takaläppä ylös kädellä. Se
pysyy auki magneettien avulla.
9 Varoitus
Istuimella ei saa istua, kun sen alla
kuljetetaan esineitä ja alemmat
verhousläpät on avattu.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
