OPEL VIVARO B 2019 Инструкция по эксплуатации (in Russian)

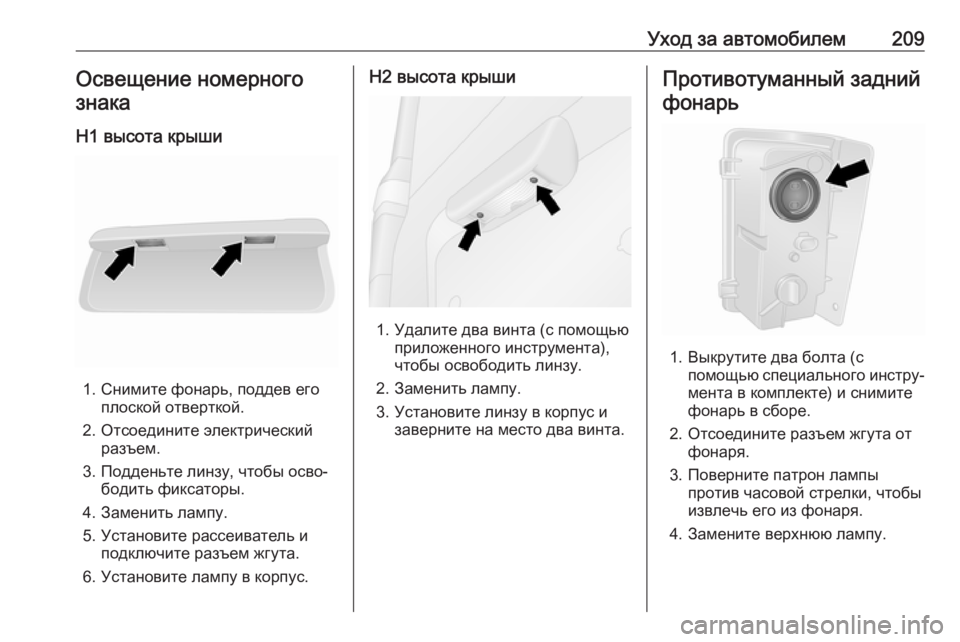

Уход за автомобилем209Освещение номерногознака
H1 высота крыши
1. Снимите фонарь, поддев его плоской отверткой.
2. Отсоедините электрический разъем.
3. Подденьте линзу, чтобы осво‐ бодить фиксаторы.
4. Заменить лампу.
5. Установите рассеиватель и подключите разъем жгута.
6. Установите лампу в корпус.
H2 высота крыши
1. Удалите два винта (с помощью приложенного инструмента),
чтобы освободить линзу.
2. Заменить лампу.
3. Установите линзу в корпус и заверните на место два винта.
Противотуманный задний
фонарь
1. Выкрутите два болта (с помощью специального инстру‐
мента в комплекте) и снимите
фонарь в сборе.
2. Отсоедините разъем жгута от фонаря.
3. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фонаря.
4. Замените верхнюю лампу.

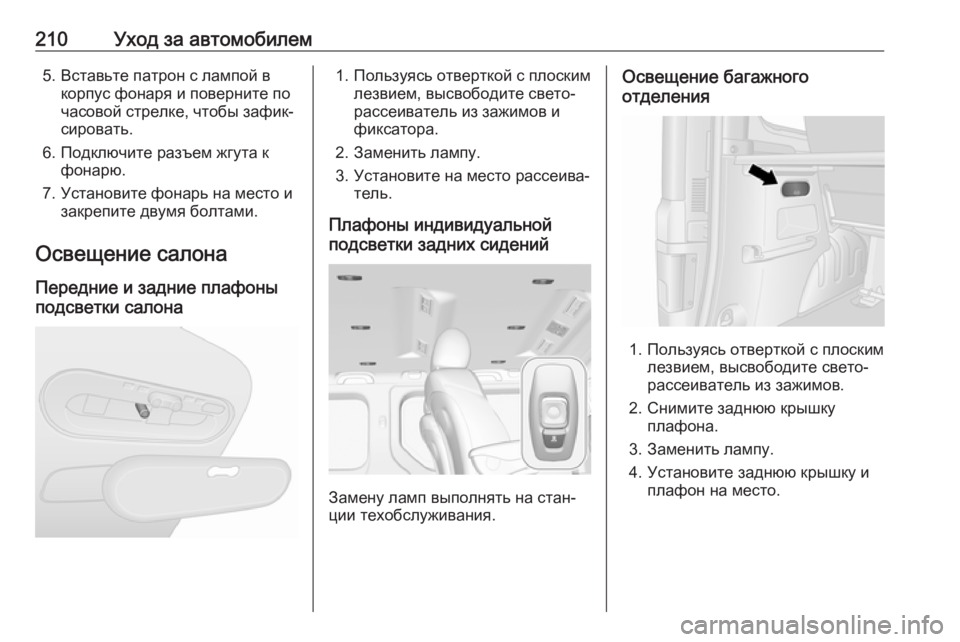

210Уход за автомобилем5. Вставьте патрон с лампой вкорпус фонаря и поверните по
часовой стрелке, чтобы зафик‐
сировать.
6. Подключите разъем жгута к фонарю.
7. Установите фонарь на место и закрепите двумя болтами.
Освещение салона
Передние и задние плафоны
подсветки салона1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов и
фиксатора.
2. Заменить лампу. 3. Установите на место рассеива‐ тель.
Плафоны индивидуальной
подсветки задних сидений
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение багажного
отделения
1. Пользуясь отверткой с плоским лезвием, высвободите свето‐
рассеиватель из зажимов.
2. Снимите заднюю крышку плафона.
3. Заменить лампу.
4. Установите заднюю крышку и плафон на место.

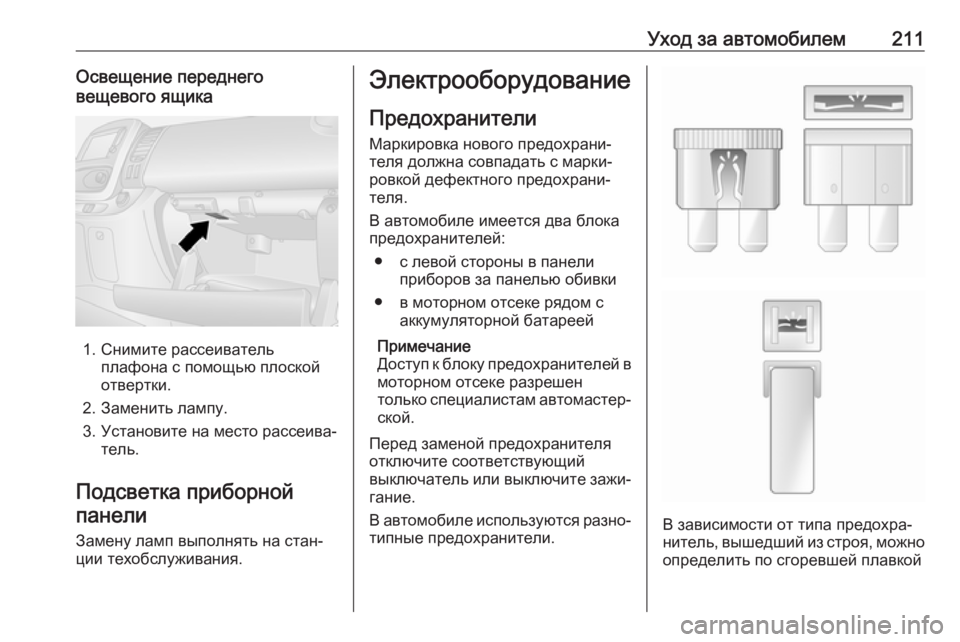

Уход за автомобилем211Освещение переднего
вещевого ящика
1. Снимите рассеиватель плафона с помощью плоской
отвертки.
2. Заменить лампу. 3. Установите на место рассеива‐ тель.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке рядом с аккумуляторной батареей
Примечание
Доступ к блоку предохранителей в
моторном отсеке разрешен
только специалистам автомастер‐
ской.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются разно‐ типные предохранители.
В зависимости от типа предохра‐
нитель, вышедший из строя, можно определить по сгоревшей плавкой

212Уход за автомобилемвставке. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Запас‐ ные предохранители хранятся в
коробке предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Примечание
Расположение предохранителей
в монтажном блоке на вашем
автомобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее

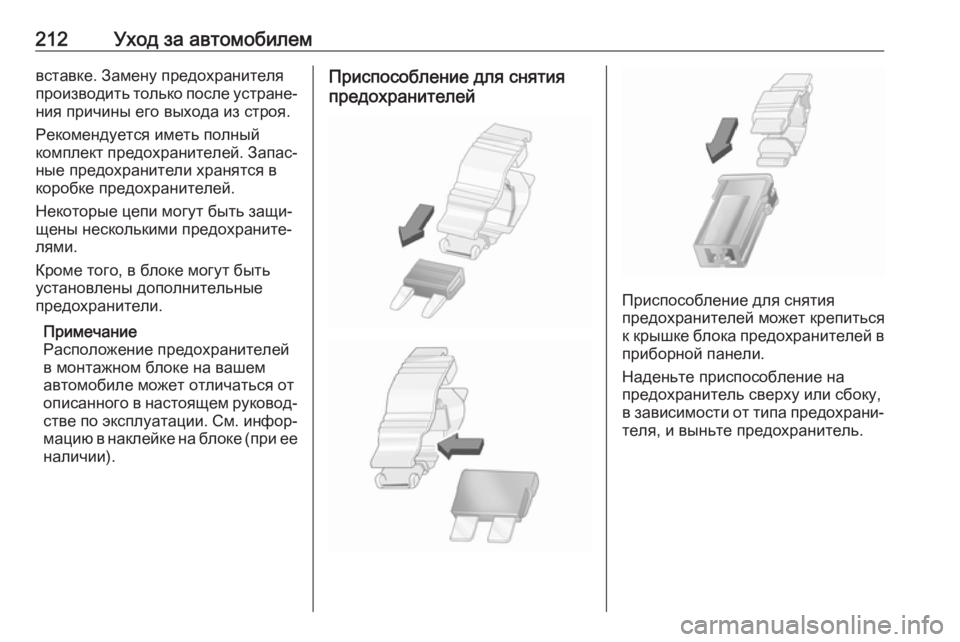

наличии).Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей может крепиться
к крышке блока предохранителей в
приборной панели.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

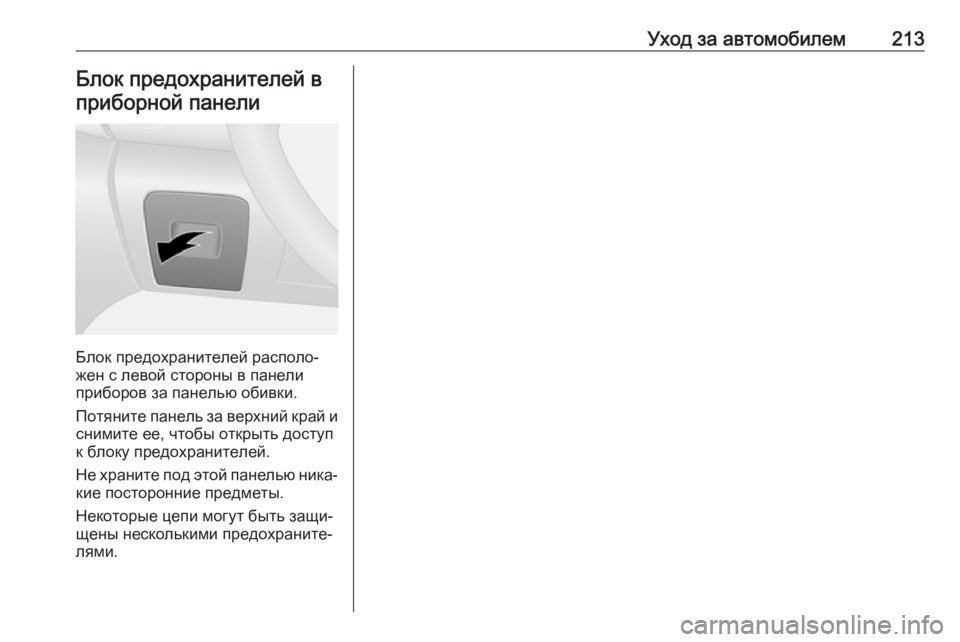

Уход за автомобилем213Блок предохранителей вприборной панели
Блок предохранителей располо‐
жен с левой стороны в панели
приборов за панелью обивки.
Потяните панель за верхний край и снимите ее, чтобы открыть доступ
к блоку предохранителей.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

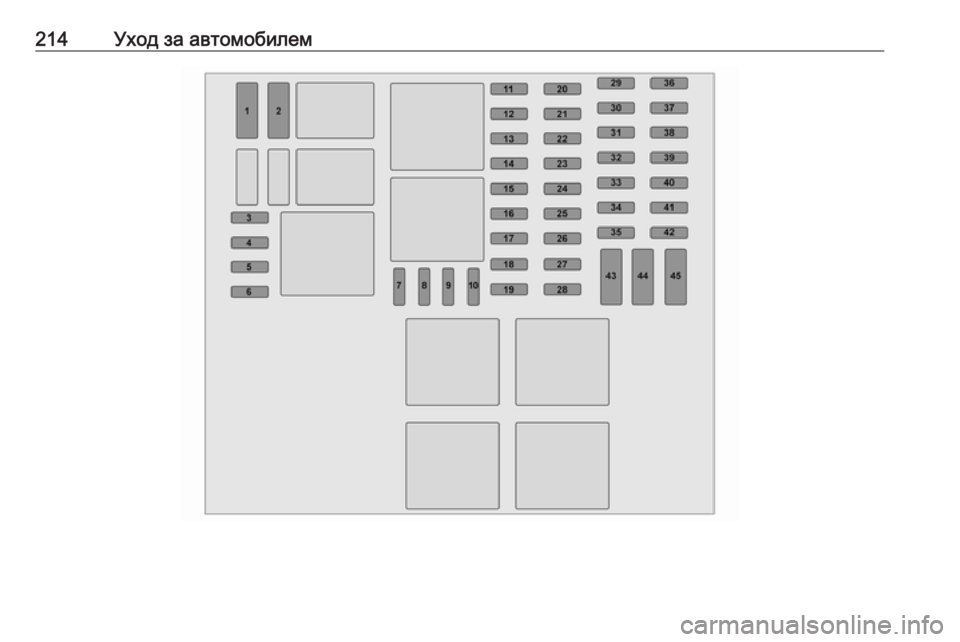

214Уход за автомобилем

Уход за автомобилем215№Электрическая цепь1Резервная аккумуляторная
батарея (на автомобилях с
электронным ключом)2Дополнительное оборудо‐
вание3Дополнительное оборудо‐
вание4Аккумуляторная батарея (на
автомобилях с электронным
ключом)5Дополнительное оборудо‐
вание обогрева и вентиляции /
Кондиционер6Дополнительная система
обогрева и вентиляции7Наружные зеркала заднего
вида с электроприводом /
Дополнительное оборудо‐
вание8Обогрев наружных зеркал9Радио / мультимедиа /
наружные зеркала заднего
вида с электроприводом / диаг‐ ностический разъем№Электрическая цепь10Мультимедиа / тягово-сцепное
устройство11Освещение при посадке и
высадке / защита от разряда
аккумуляторной батареи12Правая фара дальнего света /
левая фара ближнего света /
боковые фонари / правая фара
дневных ходовых огней13Аварийная световая сигнали‐
зация/указатели поворота14Центральный замок15Левая фара дальнего света /
правая фара ближнего света /
задние габаритные огни /
левая фара дневных ходовых
огней16Передние противотуманные
фары / противотуманные
фонари / подсветка номерного знака17Аварийная сигнализация /
звуковой сигнал / освещение /
стеклоочистители18Комбинация приборов№Электрическая цепь19Система обогрева и венти‐
ляции20Очиститель заднего стекла /
насос омывателя лобового
стекла / звуковой сигнал21Аккумуляторная батарея
общего назначения22Фонари заднего хода23Выключатель стоп-сигнала24Впрыск топлива / стартер25Система надувных подушек
безопасности / блокиратор
рулевого колеса26Электростеклоподъемник
двери пассажира27Сервоусилитель рулевого
управления28Стоп-сигналы29Резервная аккумуляторная
батарея (на автомобилях с
электронным ключом)30Дисплей технического обслу‐
живания31Прикуриватель / розетка элек‐
тропитания

216Уход за автомобилем№Электрическая цепь32Система обогрева и венти‐
ляции33Стоп-сигнал / система ABS /
иммобилайзер34Освещение салона / конди‐
ционер35Система пуска с помощью
электронного ключа36Очиститель заднего стекла37Предупреждающие звуковые
сигналы38Розетка багажного отделения39Электростеклоподъемник
двери водителя40Задняя розетка41Пуск двигателя / блок управ‐ ления кузовным оборудова‐
нием42Подогрев сидений43Тахограф44Очиститель ветрового стекла45Обогрев / кондиционерСменив вышедшие из строя предо‐ хранители, замените панель
обивки.Автомобильный
инструмент
Инструмент
Домкрат, баллонный ключ, головка
для баллонного ключа, шестигран‐
ный ключ, переходники, крючок для снятия колесных колпаков и букси‐
ровочная проушина хранятся в
ящике, который находится под
сиденьем водителя.

Уход за автомобилем217
Сдвиньте сиденье вперед и
сложите спинку 3 54, чтобы
открыть доступ к ящику с инстру‐ ментом. Ящик с инструментом
может быть закреплен с помощью
барашковой гайки. Чтобы освобо‐
дить его, поверните гайку-барашек
против часовой стрелки.
Смена колеса 3 227.
Запасное колесо 3 229.
Автомобили, оборудованные комп‐ лектом для ремонта шин: Крючок
для снятия колесных колпаков и
шестигранный ключ хранятся в
чехле комплекта для ремонта шин, который также находится под
сиденьем водителя.
Комплект для ремонта шин 3 224.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо‐
биля. На заднем мосте всегда
следует использовать менее изно‐
шенные шины.

218Уход за автомобилемШины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают
оптимальную комфортность и
безопасность езды.
Зимние шины
Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В зависимости от законодательных
предписаний, действующих в соот‐ ветствующих странах, необходимо
прикрепить указательную табличку с допустимой максимальной скоро‐стью шин на видном для водителя
месте.
Обозначение шин
Например, 195/65 R 16 C 88 Q195:Ширина шины в мм65:Отношение поперечного
сечения (высота шины к ее
ширине) в %R:Конструкция шины:
РадиальнаяRF:Тип: RunFlat16:Диаметр обода колеса в дюймахC:Использование для пере‐
возки грузов или в коммер‐
ческих целях88:Коэффициент грузоподъем‐
ности, например, 88 соответ‐ ствует 567 килограммамQ:Шифр скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скоростикоторых соответствует максималь‐ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
