Page 55 of 299

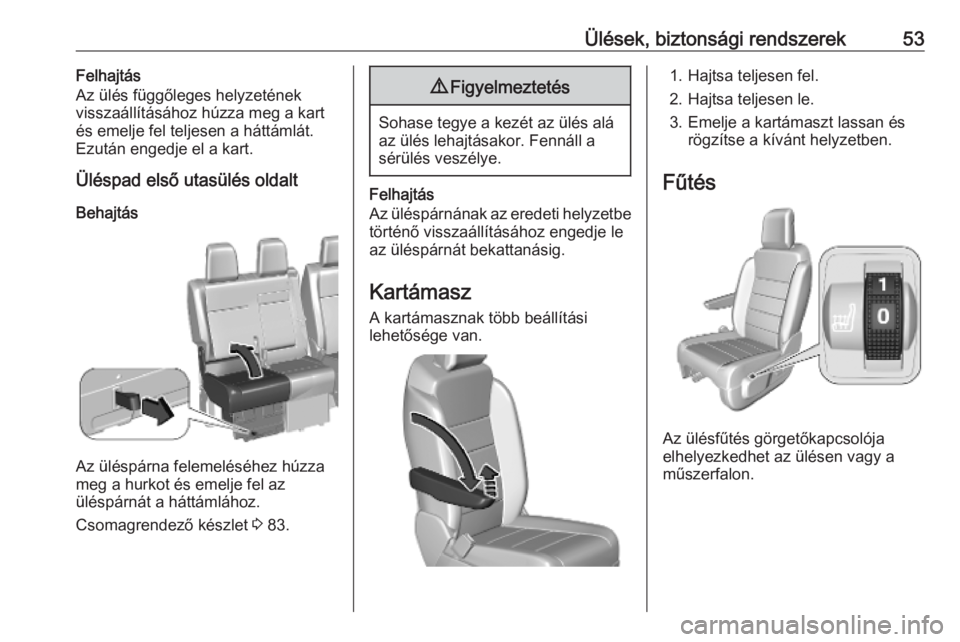

Ülések, biztonsági rendszerek53Felhajtás
Az ülés függőleges helyzetének
visszaállításához húzza meg a kart
és emelje fel teljesen a háttámlát.
Ezután engedje el a kart.
Üléspad első utasülés oldalt
Behajtás
Az üléspárna felemeléséhez húzza
meg a hurkot és emelje fel az
üléspárnát a háttámlához.
Csomagrendező készlet 3 83.
9 Figyelmeztetés
Sohase tegye a kezét az ülés alá
az ülés lehajtásakor. Fennáll a
sérülés veszélye.
Felhajtás
Az üléspárnának az eredeti helyzetbe
történő visszaállításához engedje le
az üléspárnát bekattanásig.
Kartámasz A kartámasznak több beállítási
lehetősége van.
1. Hajtsa teljesen fel.
2. Hajtsa teljesen le.
3. Emelje a kartámaszt lassan és rögzítse a kívánt helyzetben.
Fűtés
Az ülésfűtés görgetőkapcsolója
elhelyezkedhet az ülésen vagy a
műszerfalon.
Page 58 of 299

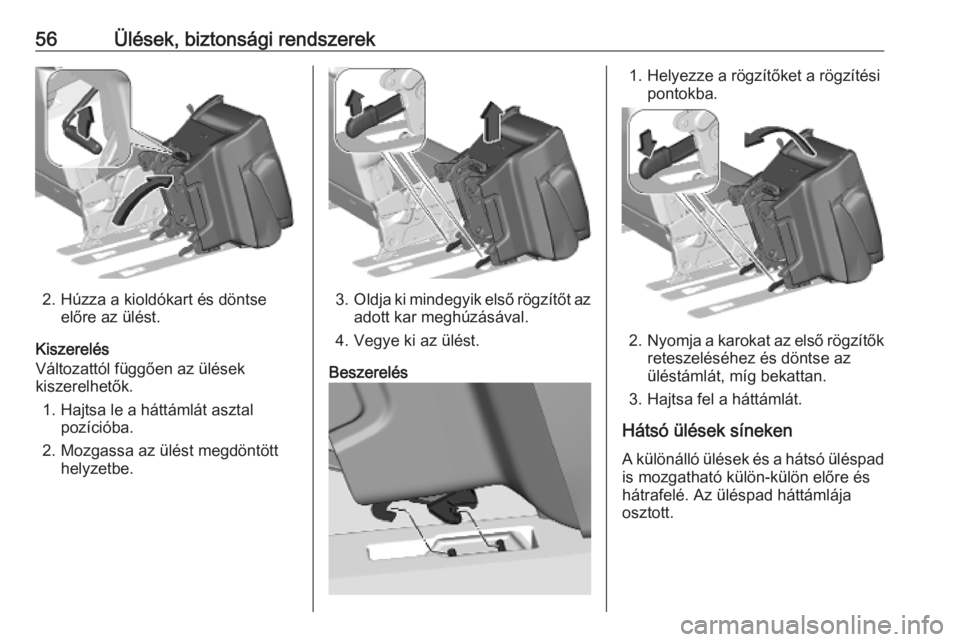

56Ülések, biztonsági rendszerek
2. Húzza a kioldókart és döntseelőre az ülést.
Kiszerelés
Változattól függően az ülések
kiszerelhetők.
1. Hajtsa le a háttámlát asztal pozícióba.
2. Mozgassa az ülést megdöntött helyzetbe.3.Oldja ki mindegyik első rögzítőt az
adott kar meghúzásával.
4. Vegye ki az ülést.
Beszerelés
1. Helyezze a rögzítőket a rögzítési pontokba.
2.Nyomja a karokat az első rögzítők
reteszeléséhez és döntse az
üléstámlát, míg bekattan.
3. Hajtsa fel a háttámlát.
Hátsó ülések síneken
A különálló ülések és a hátsó üléspad is mozgatható külön-külön előre éshátrafelé. Az üléspad háttámlája
osztott.
Page 59 of 299
Ülések, biztonsági rendszerek57Háttámla dőlés
Húzza az első kart vagy nyomja a
hátsó kart a háttámla kioldásához és beállításához.
Oldja ki a kart, amikor a kívánt
pozíciót eléri.
Hosszirányú beállítás
Az ülés kioldásához húzza az elülső
kart felfelé vagy húzza a hátul lévő
hurkot anélkül, hogy átlépné az
ellenállási pontot.
Csúsztassa az ülést előrefelé vagy
hátrafelé.
Az üléspaddal felszerelt sor
hosszirányú beállítása
Az üléspadnak vagy egyetlen ülésnek
a sín teljes hosszán történő
mozgatásához hajtsa le a háttámlát
asztal pozícióba.
Oldja ki és mozgassa az ülést a hátul lévő hurok húzásával anélkül, hogy
átlépné az ellenállási pontot.
A nyílnak a jelölésen belül kell
elhelyezkedni.
Emelje fel teljesen a háttámlát.
Kiszerelés 1. Hajtsa le a háttámlát asztal pozícióba.
Page 63 of 299

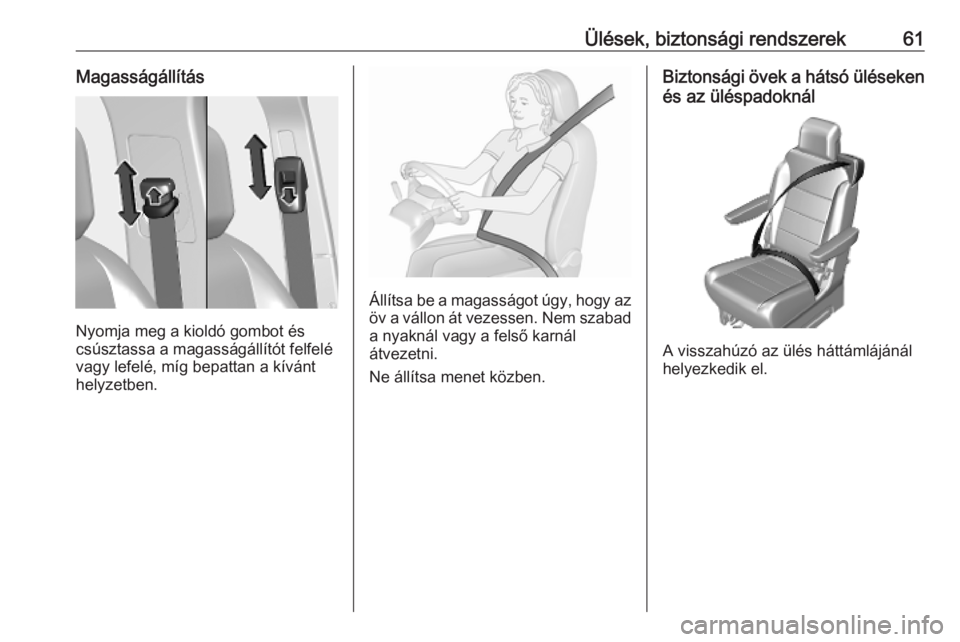

Ülések, biztonsági rendszerek61Magasságállítás
Nyomja meg a kioldó gombot és
csúsztassa a magasságállítót felfelé
vagy lefelé, míg bepattan a kívánt
helyzetben.
Állítsa be a magasságot úgy, hogy az
öv a vállon át vezessen. Nem szabad a nyaknál vagy a felső karnál
átvezetni.
Ne állítsa menet közben.
Biztonsági övek a hátsó üléseken és az üléspadoknál
A visszahúzó az ülés háttámlájánál
helyezkedik el.
Page 74 of 299

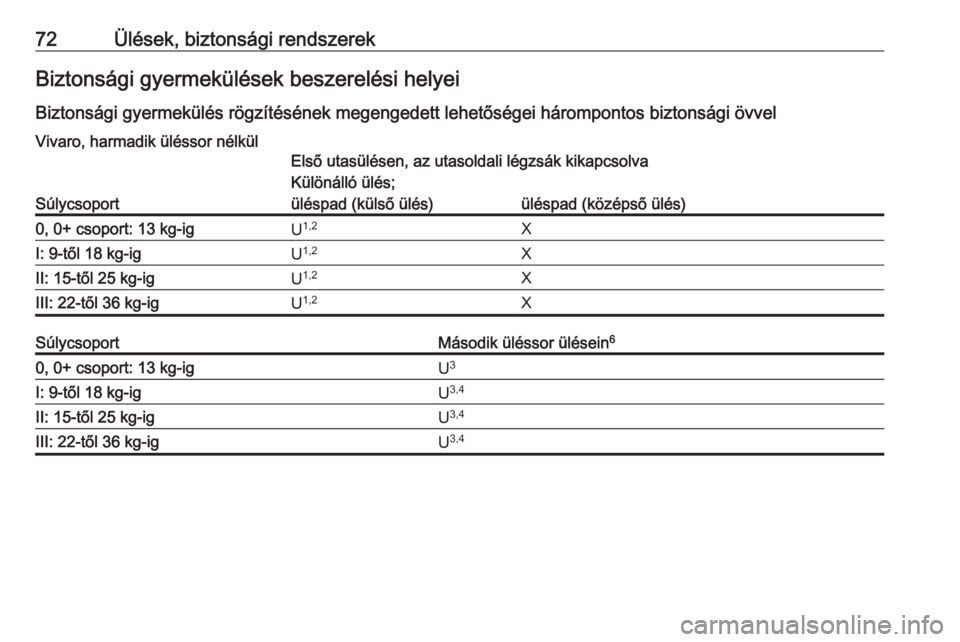

72Ülések, biztonsági rendszerekBiztonsági gyermekülések beszerelési helyeiBiztonsági gyermekülés rögzítésének megengedett lehetőségei hárompontos biztonsági övvelVivaro, harmadik üléssor nélkül
Súlycsoport
Első utasülésen, az utasoldali légzsák kikapcsolvaKülönálló ülés;
üléspad (külső ülés)
üléspad (középső ülés)
0, 0+ csoport: 13 kg-igU 1,2XI: 9-től 18 kg-igU1,2XII: 15-től 25 kg-igU1,2XIII: 22-től 36 kg-igU 1,2XSúlycsoportMásodik üléssor ülésein 60, 0+ csoport: 13 kg-igU3I: 9-től 18 kg-igU3,4II: 15-től 25 kg-igU3,4III: 22-től 36 kg-igU3,4
Page 75 of 299

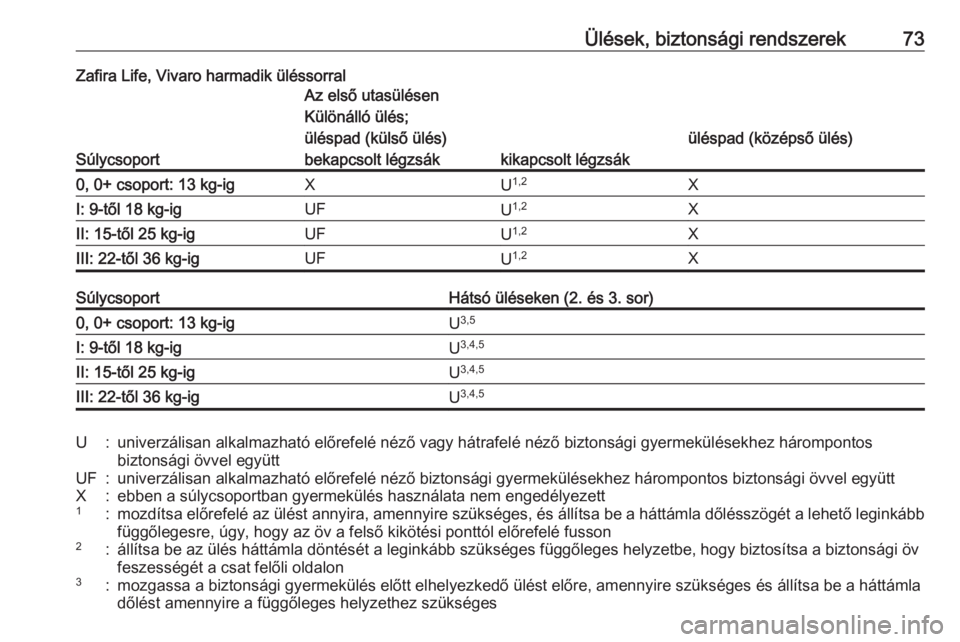

Ülések, biztonsági rendszerek73Zafira Life, Vivaro harmadik üléssorral
Súlycsoport
Az első utasülésenKülönálló ülés;
üléspad (külső ülés)
üléspad (középső ülés)
bekapcsolt légzsákkikapcsolt légzsák0, 0+ csoport: 13 kg-igXU 1,2XI: 9-től 18 kg-igUFU 1,2XII: 15-től 25 kg-igUFU1,2XIII: 22-től 36 kg-igUFU1,2XSúlycsoportHátsó üléseken (2. és 3. sor)0, 0+ csoport: 13 kg-igU3,5I: 9-től 18 kg-igU3,4,5II: 15-től 25 kg-igU3,4,5III: 22-től 36 kg-igU3,4,5U:univerzálisan alkalmazható előrefelé néző vagy hátrafelé néző biztonsági gyermekülésekhez hárompontos
biztonsági övvel együttUF:univerzálisan alkalmazható előrefelé néző biztonsági gyermekülésekhez hárompontos biztonsági övvel együttX:ebben a súlycsoportban gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámla dőlésszögét a lehető leginkább függőlegesre, úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:állítsa be az ülés háttámla döntését a leginkább szükséges függőleges helyzetbe, hogy biztosítsa a biztonsági öv
feszességét a csat felőli oldalon3:mozgassa a biztonsági gyermekülés előtt elhelyezkedő ülést előre, amennyire szükséges és állítsa be a háttámla dőlést amennyire a függőleges helyzethez szükséges
Page 76 of 299

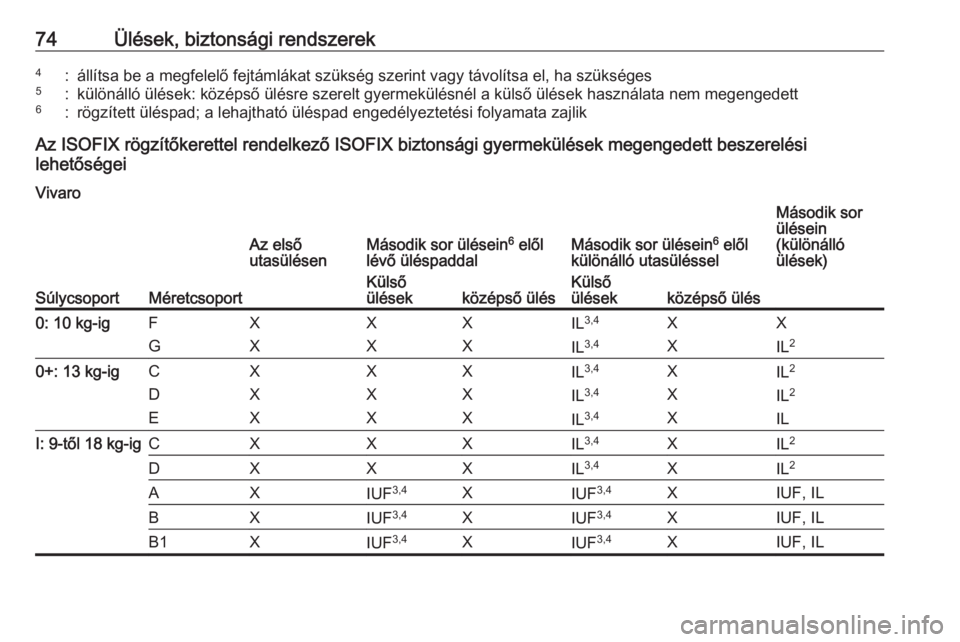

74Ülések, biztonsági rendszerek4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges5:különálló ülések: középső ülésre szerelt gyermekülésnél a külső ülések használata nem megengedett6:rögzített üléspad; a lehajtható üléspad engedélyeztetési folyamata zajlik
Az ISOFIX rögzítőkerettel rendelkező ISOFIX biztonsági gyermekülések megengedett beszerelési
lehetőségei
Vivaro
SúlycsoportMéretcsoport
Az első
utasülésenMásodik sor ülésein 6
elől
lévő üléspaddalMásodik sor ülésein 6
elől
különálló utasüléssel
Második sor
ülésein
(különálló
ülések)Külső
ülésekközépső ülésKülső
ülésekközépső ülés0: 10 kg-igF
GX
XX
XX
XIL 3,4
IL 3,4X
XX
IL 20+: 13 kg-igC
D
EX
X
XX
X
XX
X
XIL 3,4
IL 3,4
IL 3,4X
X
XIL 2
IL 2
ILI: 9-től 18 kg-igCXXXIL 3,4XIL 2DXXXIL3,4XIL2AXIUF 3,4XIUF3,4XIUF, ILBXIUF3,4XIUF 3,4XIUF, ILB1XIUF3,4XIUF3,4XIUF, IL
Page 77 of 299
Ülések, biztonsági rendszerek75
SúlycsoportMéretcsoport
A harmadik üléssor üléseinRögzített hátsó ülés és üléspadRögzített osztatlan üléspad0: 10 kg-igF
GX
XX
X0+: 13 kg-igCXXDXXEXXI: 9-től 18 kg-igCXXDXXAIUF, IL 4,5XBIUF, IL4,5XB1IUF, IL 4,5X
Page 78 of 299

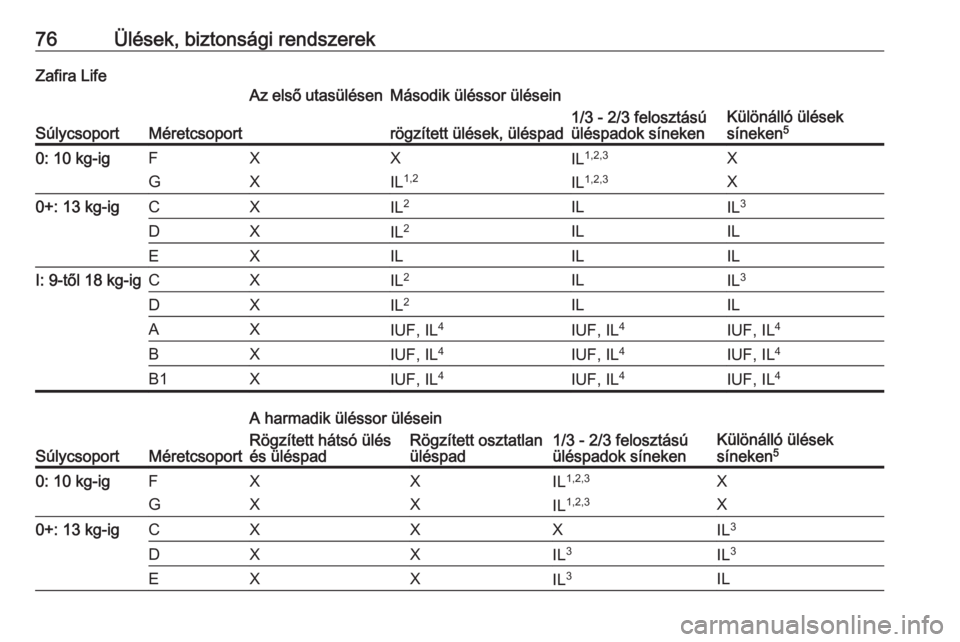

76Ülések, biztonsági rendszerekZafira Life
SúlycsoportMéretcsoport
Az első utasülésenMásodik üléssor üléseinrögzített ülések, üléspad1/3 - 2/3 felosztású
üléspadok sínekenKülönálló ülések
síneken 50: 10 kg-igF
GX
XX
IL 1,2IL1,2,3
IL 1,2,3X
X0+: 13 kg-igCXIL 2ILIL3DXIL2ILILEXILILILI: 9-től 18 kg-igCXIL2ILIL 3DXIL2ILILAXIUF, IL 4IUF, IL4IUF, IL4BXIUF, IL 4IUF, IL4IUF, IL4B1XIUF, IL4IUF, IL4IUF, IL 4
SúlycsoportMéretcsoport
A harmadik üléssor üléseinRögzített hátsó ülés
és üléspadRögzített osztatlan
üléspad1/3 - 2/3 felosztású
üléspadok sínekenKülönálló ülések
síneken 50: 10 kg-igF
GX
XX
XIL 1,2,3
IL 1,2,3X
X0+: 13 kg-igCXXXIL 3DXXIL 3IL3EXXIL3IL
Page 79 of 299

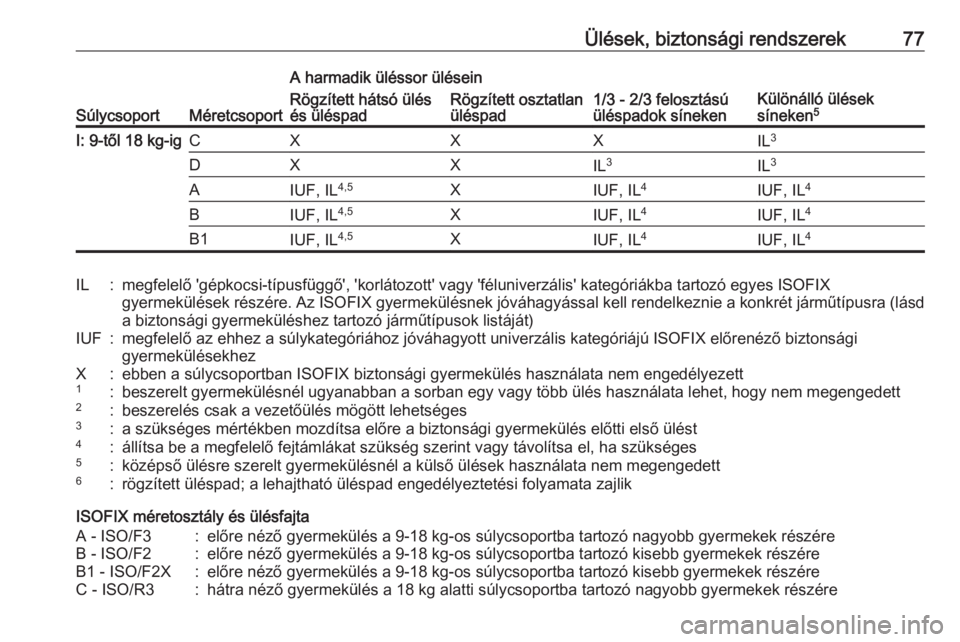

Ülések, biztonsági rendszerek77
SúlycsoportMéretcsoport
A harmadik üléssor üléseinRögzített hátsó ülés
és üléspadRögzített osztatlan
üléspad1/3 - 2/3 felosztású
üléspadok sínekenKülönálló ülések
síneken 5I: 9-től 18 kg-igCXXXIL3DXXIL3IL3AIUF, IL 4,5XIUF, IL 4IUF, IL4BIUF, IL4,5XIUF, IL 4IUF, IL4B1IUF, IL4,5XIUF, IL 4IUF, IL4IL:megfelelő 'gépkocsi-típusfüggő', 'korlátozott' vagy 'féluniverzális' kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrenéző biztonsági gyermekülésekhezX:ebben a súlycsoportban ISOFIX biztonsági gyermekülés használata nem engedélyezett1:beszerelt gyermekülésnél ugyanabban a sorban egy vagy több ülés használata lehet, hogy nem megengedett2:beszerelés csak a vezetőülés mögött lehetséges3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges5:középső ülésre szerelt gyermekülésnél a külső ülések használata nem megengedett6:rögzített üléspad; a lehajtható üléspad engedélyeztetési folyamata zajlik
ISOFIX méretosztály és ülésfajta
A - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részére
