Приборы и средства управления119Комбинация приборов
среднего уровня
Счетчик текущего пробега имеет
предельное значение 9999,9 км и
не имеет автоматического сброса.
Нажмите SET 000 и удерживайте
2 секунды, чтобы сбросить показа‐ ния счетчика текущего пробега.
Комбинация приборов
улучшенной комплектации
Счетчик текущего пробега имеет
предельное значение 1999,9 км и
после этого автоматически сбра‐
сывается.
Нажмите 000 и удерживайте
2 секунды, чтобы сбросить показа‐
ния счетчика текущего пробега.
Информационный центр водителя
3 131.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.

120Приборы и средства управленияУказатель уровня топливаОтображает уровень топлива в
баке.
Не допускайте полного опустоше‐
ния топливного бака.
Стрелка рядом со значком топлив‐ ной колонки указывает в ту
сторону, с которой располагается
крышка люка топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Комбинация приборов базового
уровняЛинейный индикатор из белых
сегментов показывает уровень
топлива.
Если контрольный индикатор r
становится желтым, необходимо
заправиться топливом незамедли‐
тельно.Комбинация приборов среднего и
высшего уровня
Если контрольный индикатор 2
становится желтым, необходимо
заправиться топливом незамедли‐
тельно.
Индикатор температуры
охлаждающей жидкости двигателя
Отображается температура охлаж‐дающей жидкости.Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.

Приборы и средства управления121Комбинация приборов базового
уровня
Температура охлаждающей жидко‐ сти двигателя отображается
линейным индикатором из белых
сегментов.
Если температура охлаждающей
жидкости двигателя превышает
допустимую, контрольный индика‐
тор V загорается красным светом.
Немедленно заглушите двигатель.
Комбинация приборов среднего и
высшего уровня70 °C:рабочая температура
двигателя еще не
достигнута90 °C:нормальная рабочая
температуракрасная
зона:слишком высокая
температура
В случае превышения допустимой
температуры загорается сигнали‐
затор 2.
Немедленно заглушите двигатель.
Монитор уровня моторного масла
Индикация уровня масла в двига‐
теле отображается после включе‐
ния зажигания на дисплее инфор‐
мационного центра водителя в
течение нескольких секунд сразу
после информации по обслужива‐
нию.
Происходит проверка уровня
моторного масла.
Если уровень моторного масла
низкий, мигает индикация T и в
информационном центре водителя отображается предупреждающее
сообщение. В некоторых версиях в
информационном центре водителя мигает индикация D. Проверьте
уровень с помощью масломерного щупа и при необходимости
долейте масло в двигатель.
Моторное масло 3 250.
В случае сбоя при измерении
вместе с индикацией T появля‐
ется индикация E или сообще‐
ние в информационном центре

122Приборы и средства управленияводителя. Проверьте уровень
моторного масла вручную с
помощью масломерного щупа.
Дисплей технического обслуживания
Система контроля сроков ТО
информирует водителя о том,
когда следует заменить моторное
масло и фильтр или пройти техни‐
ческое обслуживание. Периодич‐
ность замены моторного масла и
фильтра может значительно изме‐
няться в зависимости от условий
эксплуатации.
Информация по обслуживанию
3 301.
Сообщение о необходимости
пройти техническое обслуживание
отображается на дисплее инфор‐ мационного центра водителя в
течение нескольких секунд после
включения зажигания.
Если до следующего обслужива‐
ния остается более 3000 км, напо‐
минание о нем не отображается.Если до обслуживания осталось
менее 3000 км, в качестве напоми‐
нания временно загорается A.
Одновременно в течение несколь‐
ких секунд отображается остав‐
шийся до следующего ТО пробег
или время. В некоторых версиях в
информационном центре водителя
отображается величина пробега
после пропущенного срока.
Если до ТО осталось менее
1000 км, начинает мигать и затем
загорается постоянно индикатор
A . В течение нескольких секунд
отображается оставшийся до
следующего ТО пробег или время.
Одновременно в течение несколь‐
ких секунд отображается остав‐
шийся до следующего ТО пробег
или время. В некоторых версиях в
информационном центре водителя отображается величина пробега
после пропущенного срока.
Если срок очередного ТО уже
прошел, на дисплее информацион‐
ного центра водителя появляется
сообщение с указанием пробега с
момента пропущенного ТО. Начи‐
нает мигать индикатор A, затемон отображается постоянно до тех
пор, пока не будет выполнено ТО.
Кроме того, загорается контроль‐
ный индикатор C или SERVICE .
Сброс счетчика пробега до
следующего ТО
После каждого обслуживания
необходимо выполнить сброс счет‐ чика пробега до следующего ТО,
чтобы обеспечить нормальную
работу индикатора. Для выполне‐
ния этой операции рекомендуется
обратиться в сервисный центр.
Если вы проводили ТО самостоя‐
тельно, выполните следующие
действия:
● выключите зажигание
● нажмите и удерживайте кнопку
G , F или CHECK .
● включите зажигание, индика‐ тор пробега начнет обратный
отсчет
● когда на дисплее отобразится =0, отпустите кнопку, и
A погаснет

Приборы и средства управления123Отображение информации по
обслуживанию
Чтобы в любой момент отобразить
информацию по обслуживанию,
нажмите F, G или
CHECK .
Информация об обслуживании
будет выведена на дисплей на
несколько секунд.
Комбинация приборов 3 113.
Информация по обслуживанию
3 301.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.Цвета индикаторов обозначают:Красный:опасность, важное
напоминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 113.
Указатели поворота
1 мигает зеленым светом.
Мигание Включены указатели поворота или
аварийная сигнализация.
Частое мигание: выход из строя лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов на прицепе.
Замена ламп 3 257.
Указатели поворота 3 152.
Напоминание о ремне безопасности
a загорается или начинает мигать
в комбинации приборов и в пото‐
лочной консоли.
Индикатор a загорается после
включения зажигания и горит, пока не будет застегнут ремень
безопасности.

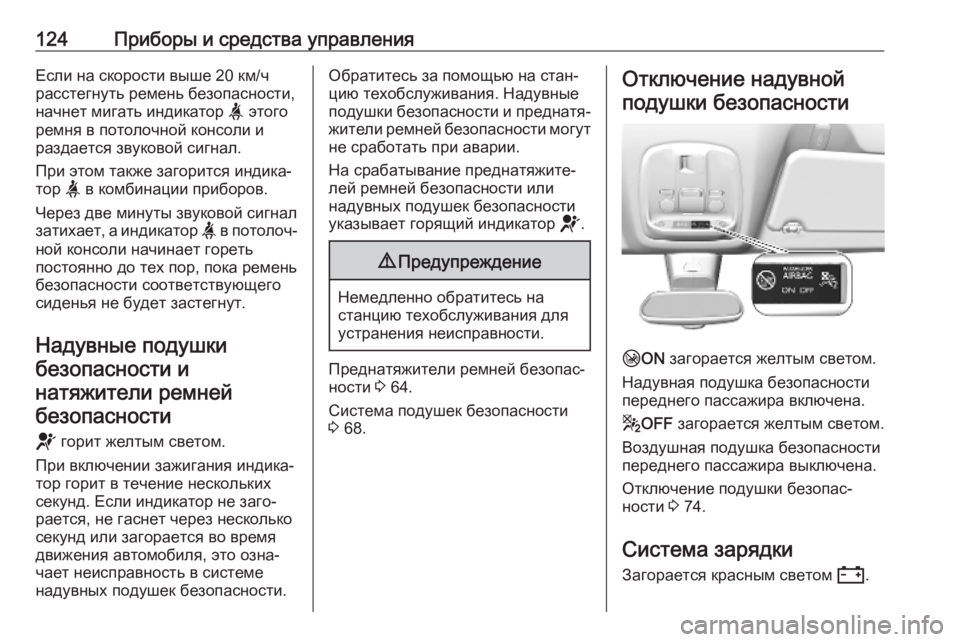

124Приборы и средства управленияЕсли на скорости выше 20 км/чрасстегнуть ремень безопасности,
начнет мигать индикатор a этого
ремня в потолочной консоли и
раздается звуковой сигнал.
При этом также загорится индика‐
тор a в комбинации приборов.
Через две минуты звуковой сигнал
затихает, а индикатор a в потолоч‐
ной консоли начинает гореть
постоянно до тех пор, пока ремень
безопасности соответствующего
сиденья не будет застегнут.
Надувные подушки безопасности инатяжители ремнейбезопасности
d горит желтым светом.
При включении зажигания индика‐
тор горит в течение нескольких
секунд. Если индикатор не заго‐
рается, не гаснет через несколько
секунд или загорается во время
движения автомобиля, это озна‐
чает неисправность в системе
надувных подушек безопасности.Обратитесь за помощью на стан‐
цию техобслуживания. Надувные
подушки безопасности и преднатя‐
жители ремней безопасности могут не сработать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности указывает горящий индикатор d.9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности 3 64.
Система подушек безопасности
3 68.
Отключение надувной
подушки безопасности
H ON загорается желтым светом.
Надувная подушка безопасности переднего пассажира включена.
g OFF загорается желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена.
Отключение подушки безопас‐
ности 3 74.
Система зарядки
Загорается красным светом S.

Приборы и средства управления125Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Горит или мигает желтым
светом W.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на
педаль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию
техобслуживания.
Индикатор приближения очередного техническогообслуживания
C или SERVICE загорается
желтым светом.
Загорается на короткое время при
включении зажигания.Может загораться вместе с
другими индикаторами и сопрово‐
ждаться отображением соответ‐
ствующего сообщения на дисплее
информационного центра води‐
теля.
Немедленно обратитесь за
помощью на станцию техобслужи‐
вания.
Заглушите двигатель
Загорается красным светом STOP.
Загорается на короткое время при
включении зажигания.
Загорается вместе с другими инди‐ каторами и сопровождается
тревожным сигналом зуммера и
отображением соответствующего
сообщения на дисплее информа‐ ционного центра водителя.
Незамедлительно остановить
двигатель и обратиться за
помощью на станцию техобслужи‐
вания.
Проверка системы W горит желтым светом.

126Приборы и средства управленияЗагорается вместе с STOP.
Свидетельствует о наличии серь‐ езной неисправности двигателя.
Заглушите двигатель как можно
скорее и обратитесь за помощью в
сервисный центр.
Тормозная система
Загорается красным светом h.
Значительно понижен уровень
жидкости тормозной системы.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Стояночный тормоз
Загорается красным светом h.
Загорается, если включен механи‐
ческий стояночный тормоз и вклю‐
чено зажигание 3 195.
Антиблокировочная
тормозная система (ABS)
i горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если i не гаснет спустя
несколько секунд или загорается
во время движения, это означает
неисправность системы АBS.
Тормозная система продолжает
функционировать, но без АBS.
Если одновременно горят i и
h - значит, обнаружена неисправ‐
ность в электронной системе
распределения тормозного
усилия.
Незамедлительно остановить
двигатель и обратиться за
помощью на станцию техобслужи‐
вания.
Антиблокировочная тормозная
система 3 194.Переключение передач
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, отобража‐
ется , вместе с номером более
высокой передачи.
На некоторых автомобилях с меха‐ нической КПП, рекомендуя включе‐ ние системы остановки-запуска
двигателя, система предлагает
переключиться на нейтральную
передачу.
Предупреждение о выходе за пределыполосы движения
Q мигает зеленым светом.
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Сигнал системы предупреждения о
сходе с полосы движения 3 233.

Приборы и средства управления127Электронная системадинамическойстабилизации и контролятягового усилия
Горит или мигает желтым
светом J.
Непрерывное горение Обнаружена неисправность
системы. Можно продолжить
поездку. Однако в зависимости от
состояния дорожного полотна
может снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание Система осуществляет коррекцию
движения автомобиля. Выходная
мощность двигателя может
снизится, и автомобиль может
автоматически слегка замедлить
ход.
Электронная система динамиче‐
ской стабилизации и система конт‐
роля тягового усилия 3 196.Система селективного управления
подвеской 3 198.
Температура охлаждающей жидкости двигателя
V или 2 загорается красным
светом.
Включение при работающем двигателе
Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 251.
Если охлаждающей жидкости
достаточно, следует обратиться за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
z горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при понижении
наружной температуры. Запустите
двигатель, когда индикатор погас‐
нет.
Сажевый фильтр системы выпуска
В комбинации приборов заго‐
рается желтым цветом индикатор
+ или C, появляется соответ‐
ствующее предупреждающее
сообщение и раздается звуковой
сигнал.
Сажевый фильтр системы выпуска нуждается в периодической
очистке.
Продолжайте движение до тех пор,
пока индикатор не погаснет.

128Приборы и средства управленияЗагорается на некоторое время
Уровень засорения сажевого
фильтра близок к критическому.
Запустите процесс регенерации
фильтра как можно быстрее,
выполнив выезд на скорости не менее 60 км/ч.
Горит постоянно Указывает на низкий уровень реак‐ тива. Обратитесь за помощью на
станцию техобслуживания.
Сажевый фильтр 3 184.
AdBlue
B мигает или горит желтым
светом.
Горит желтым светом Запас хода составляет от 100 км до 2400 км.
Мигает желтым светом Запас хода составляет от 0 км до
100 км.Низкий уровень AdBlue. Долейте раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 185.
Система обнаружения прокола шины
Горит или мигает желтым
светом q.
Непрерывное горение Потеря давления воздуха в одной
или нескольких шинах. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе. Прокон‐
сультируйтесь на станции техоб‐
служивания.
Система обнаружения прокола
шины 3 276.
Давление моторного масла
Загорается красным светом T.Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и /
или блокировке ведущих колес.
1. Включите нейтральную пере‐ дачу.
2. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
3. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В
