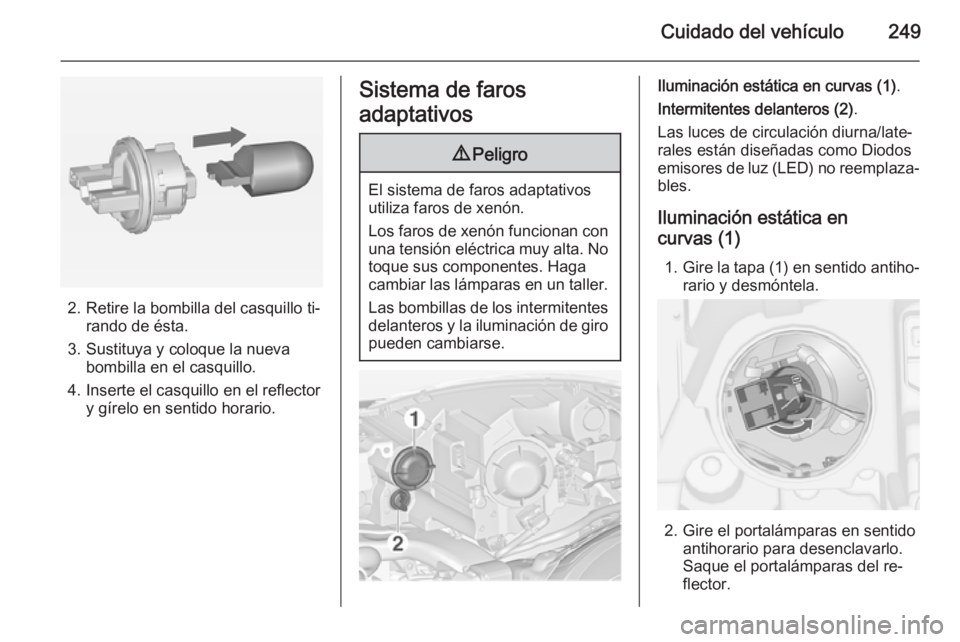

Cuidado del vehículo249
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden cambiarse.
Iluminación estática en curvas (1) .
Intermitentes delanteros (2) .
Las luces de circulación diurna/late‐
rales están diseñadas como Diodos
emisores de luz (LED) no reemplaza‐
bles.
Iluminación estática en
curvas (1)
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.

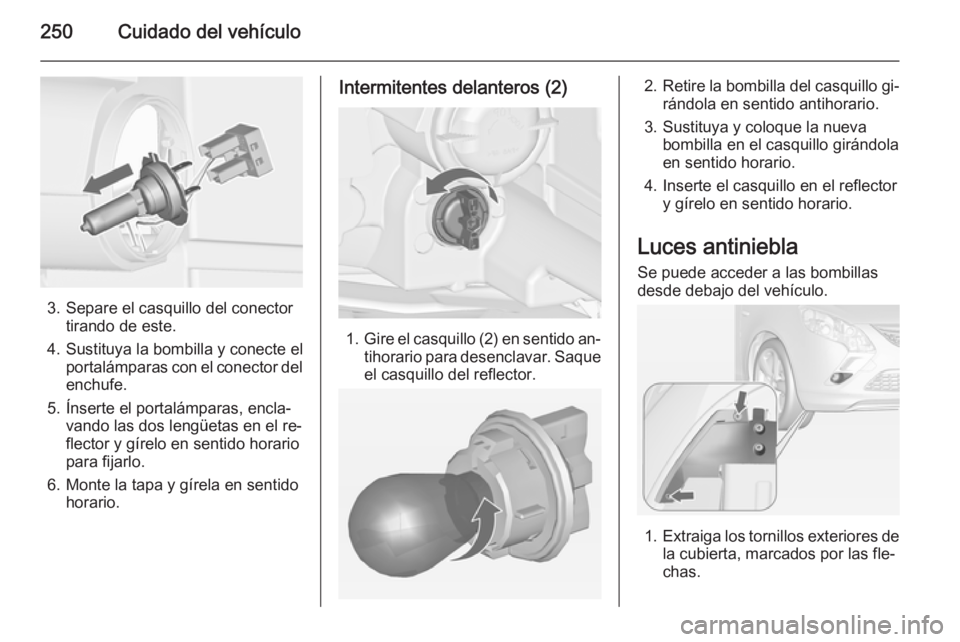

250Cuidado del vehículo
3. Separe el casquillo del conectortirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros (2)
1.Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.
2. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.
1. Extraiga los tornillos exteriores de
la cubierta, marcados por las fle‐
chas.

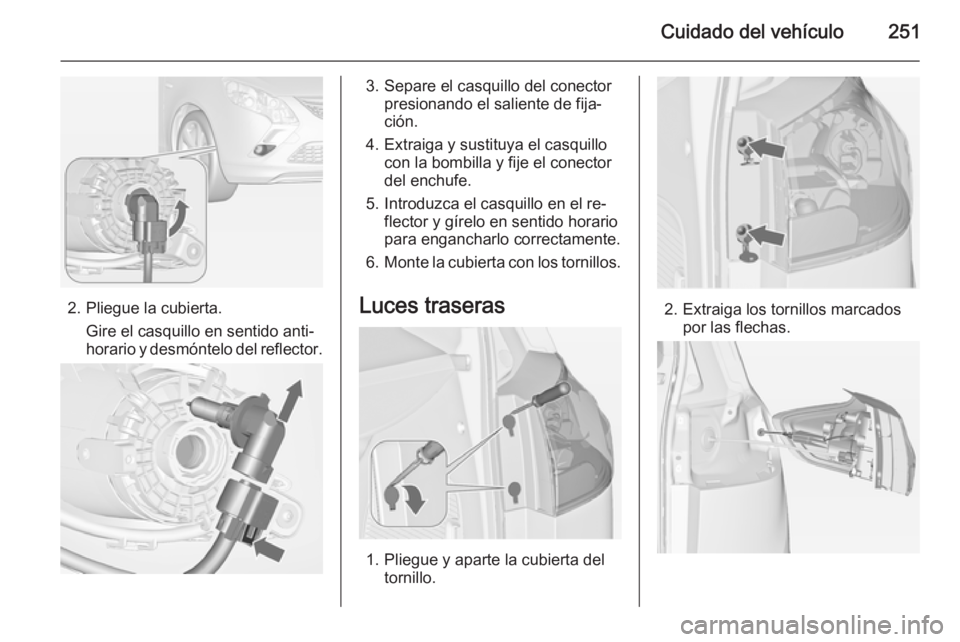

Cuidado del vehículo251
2. Pliegue la cubierta.Gire el casquillo en sentido anti‐
horario y desmóntelo del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
5. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
6. Monte la cubierta con los tornillos.
Luces traseras
1. Pliegue y aparte la cubierta del tornillo.
2. Extraiga los tornillos marcados por las flechas.

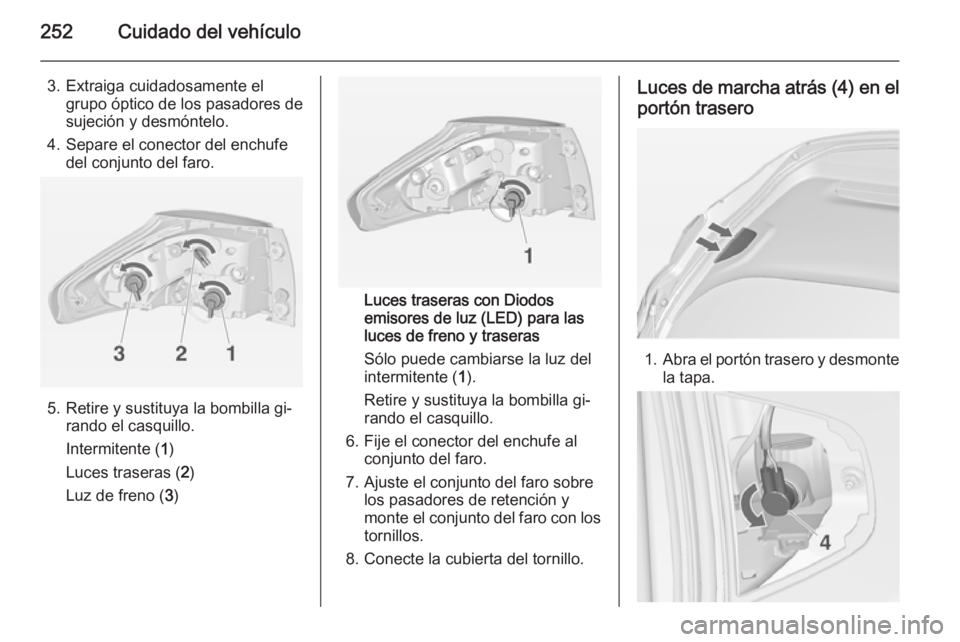

252Cuidado del vehículo
3. Extraiga cuidadosamente elgrupo óptico de los pasadores de
sujeción y desmóntelo.
4. Separe el conector del enchufe del conjunto del faro.
5. Retire y sustituya la bombilla gi‐rando el casquillo.
Intermitente ( 1)
Luces traseras ( 2)
Luz de freno ( 3)
Luces traseras con Diodos
emisores de luz (LED) para las
luces de freno y traseras
Sólo puede cambiarse la luz del
intermitente ( 1).
Retire y sustituya la bombilla gi‐ rando el casquillo.
6. Fije el conector del enchufe al conjunto del faro.
7. Ajuste el conjunto del faro sobre los pasadores de retención y
monte el conjunto del faro con los
tornillos.
8. Conecte la cubierta del tornillo.
Luces de marcha atrás (4) en el
portón trasero
1. Abra el portón trasero y desmonte
la tapa.

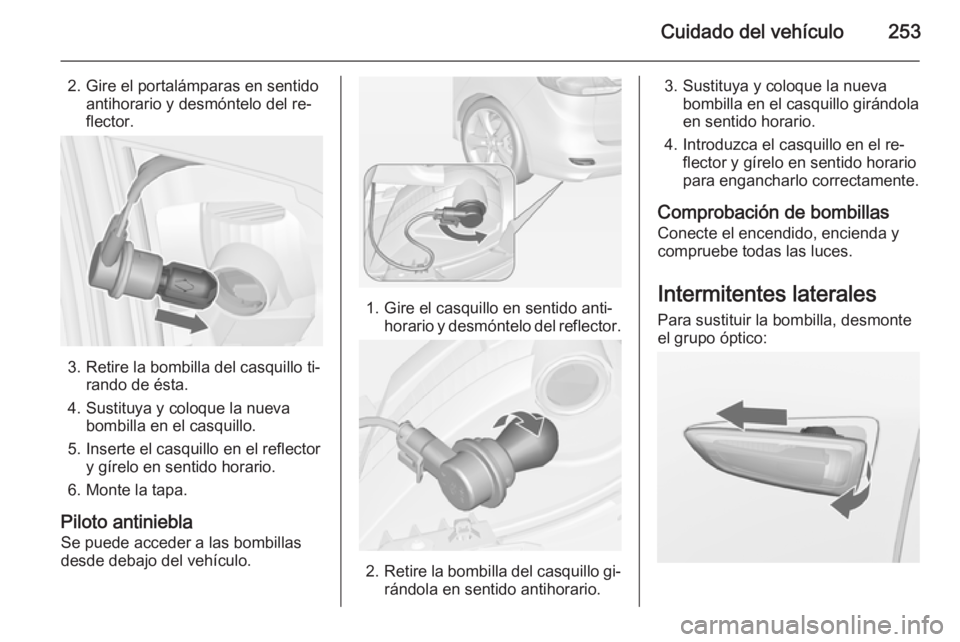

Cuidado del vehículo253
2. Gire el portalámparas en sentidoantihorario y desmóntelo del re‐
flector.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa.
Piloto antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.
1. Gire el casquillo en sentido anti‐ horario y desmóntelo del reflector.
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
Comprobación de bombillas Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:

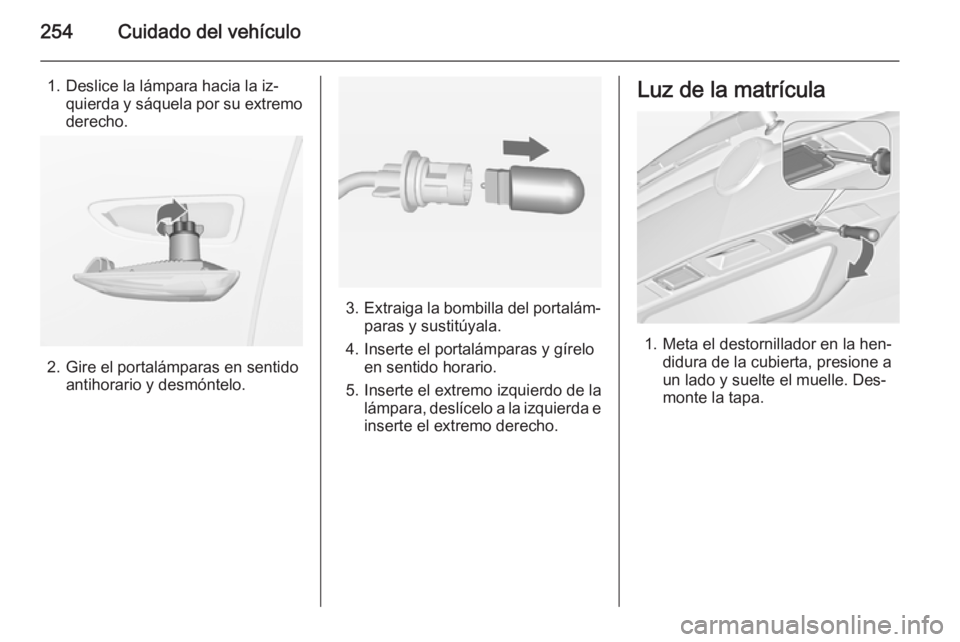

254Cuidado del vehículo
1. Deslice la lámpara hacia la iz‐quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle. Des‐
monte la tapa.

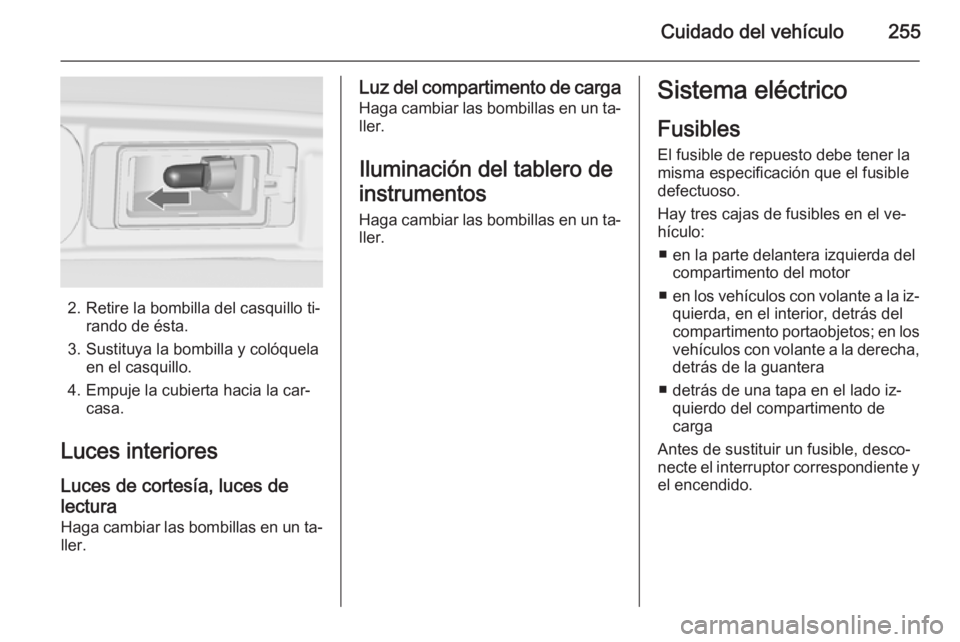

Cuidado del vehículo255
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya la bombilla y colóquela en el casquillo.
4. Empuje la cubierta hacia la car‐ casa.
Luces interiores Luces de cortesía, luces de
lectura Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

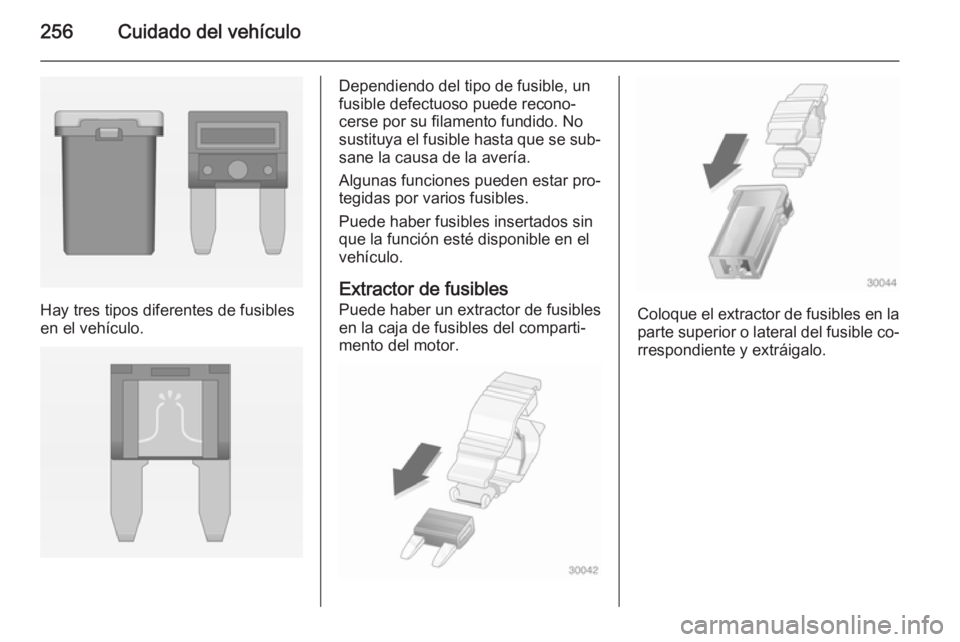

256Cuidado del vehículo
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.

Cuidado del vehículo257Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Calefacción del retrovisor,
sistema de alarma antirrobo7Control del ventilador, módulo
de control del motor, módulo de
control de la caja de cambios8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces

258Cuidado del vehículo
N.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antinieblaN.ºCircuito27Calefacción de combustible
diésel28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Espejo retrovisor trasero exte‐
rior, sensor de lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control centralN.ºCircuito40Lavador del parabrisas, lavalu‐
neta41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar, motor diésel
