Conservação do veículo259Instalação eléctricaFusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

260Conservação do veículo

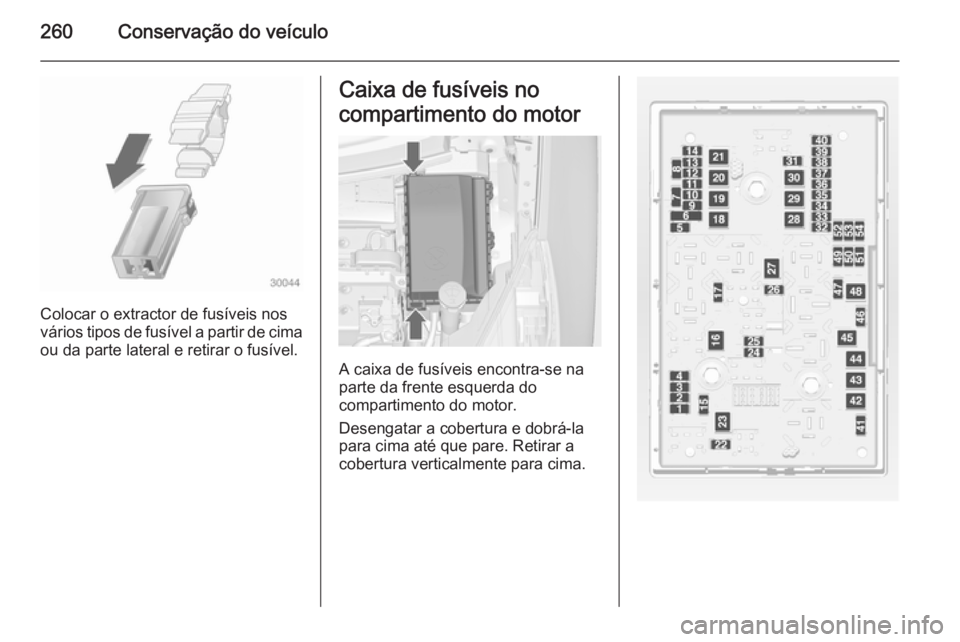

Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo261
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento dos espelhos,
sistema de alarme anti-roubo7Controlo da ventoinha, módulo
de controlo do motor, módulo de controlo da caixa de velocidades8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior,
sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central

262Conservação do veículo

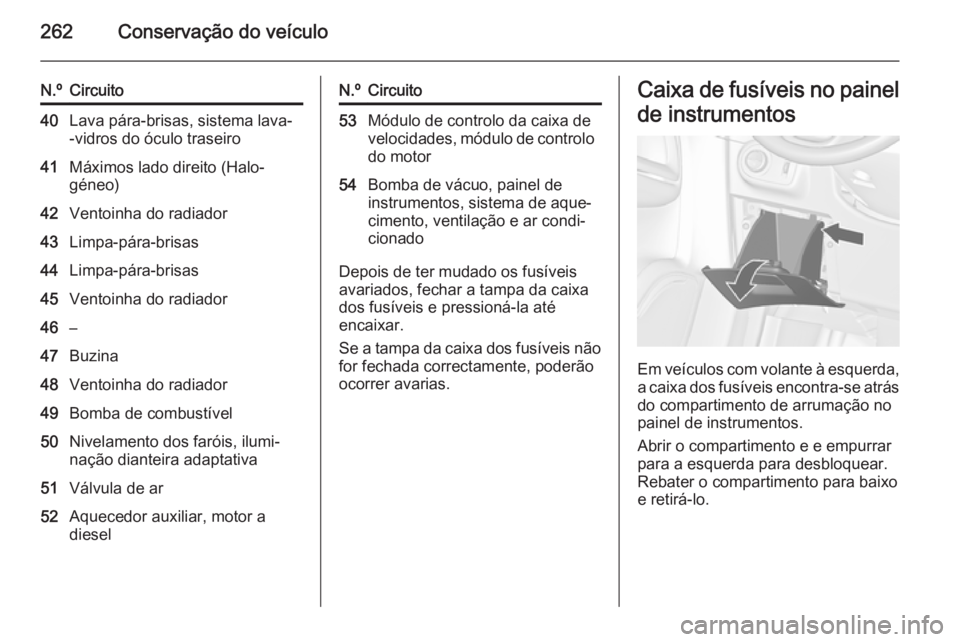

N.ºCircuito40Lava pára-brisas, sistema lava-
-vidros do óculo traseiro41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.

Conservação do veículo263
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Programador de velocidade,
limitador de velocidade, progra‐
mador de velocidade adaptável, telecomandos no volante2Luzes exteriores, módulo de
controlo da carroçaria3Luzes exteriores, módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer,
instrumentoN.ºCircuito6Tomada, isqueiro7Tomada de energia8Farol de médios esquerdo,
módulo de controlo da carro‐
çaria9Farol de médios direito, módulo
de controlo da carroçaria,
módulo de airbag10Fechaduras das portas, módulo
de controlo da carroçaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Tomada de energia17Sistema de ar condicionado18Logística

264Conservação do veículo
N.ºCircuito19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos, sistema de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26–
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.
Atribuição dos fusíveis

Conservação do veículo265
N.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque, tomada de
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho retrovisor interior,
câmara traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortecedor activo,
aviso de desvio de trajectória

266Conservação do veículoFerramentas do veículo
Ferramentas
Algumas ferramentas, o olhal de
reboque e (apenas em veículos com
roda sobresselente) o equipamento
de elevação do veículo encontram-se
na arrumação traseira no piso da
bagageira.
Abra a cobertura em frente à porta da
bagageira.
Rodas
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeiosao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas
as jantes.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.Designação dos pneus
P. ex. 215/60 R 16 95 H215=Largura do pneu, mm60=Relação da secção
transversal (relação entre
altura e largura do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat16=Diâmetro da jante, polegadas95=Índice de carga, p. ex. 95 é
equivalente a 690 kgH=Letra do código de
velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu

Conservação do veículo267
sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 306.
A etiqueta de informação dos pneus
e da carga na armação da porta
dianteira esquerda ou direita indica o tipo de pneus de origem e as
pressões dos pneus
correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para ovalor correcto da pressão dos pneus,
seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 297.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 306.Para os pneus aprovados para o seu
veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num veículo com sistema de controlo dapressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição adequada na
página Carga dos pneus no Centro
de Informação do Condutor, 3 124.

268Conservação do veículoSistema de controlo da
pressão dos pneus O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto
quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e avisos de
pressão são indicadas por uma
mensagem com o pneu em questão
a piscar no Centro de Informação do Condutor.
