OPEL ZAFIRA C 2014.5 Manual de Instruções (in Portugues)

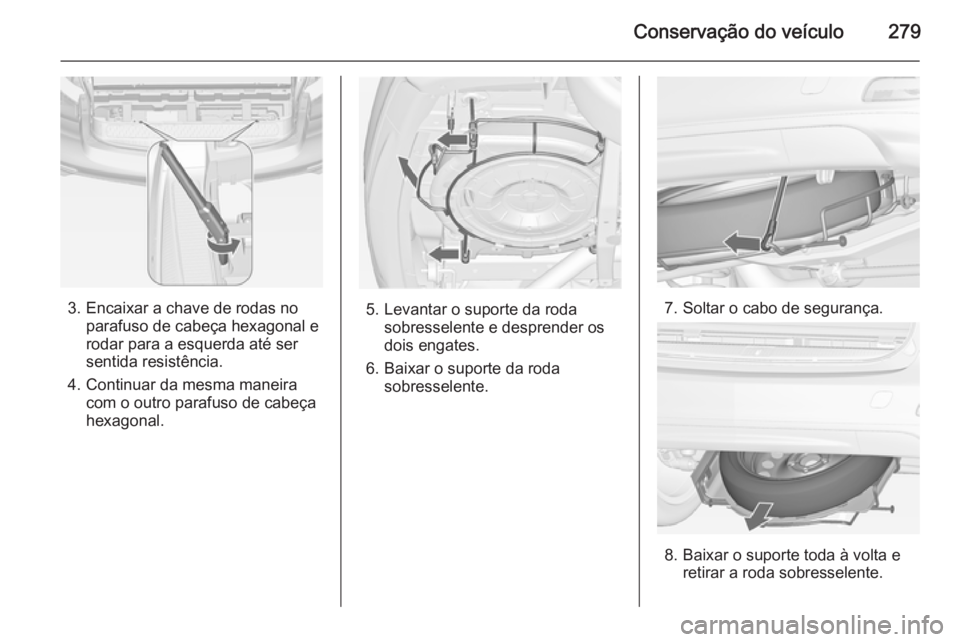

Conservação do veículo279
3. Encaixar a chave de rodas noparafuso de cabeça hexagonal e
rodar para a esquerda até ser
sentida resistência.
4. Continuar da mesma maneira com o outro parafuso de cabeça
hexagonal.5. Levantar o suporte da roda sobresselente e desprender os
dois engates.
6. Baixar o suporte da roda sobresselente.7. Soltar o cabo de segurança.
8. Baixar o suporte toda à volta eretirar a roda sobresselente.

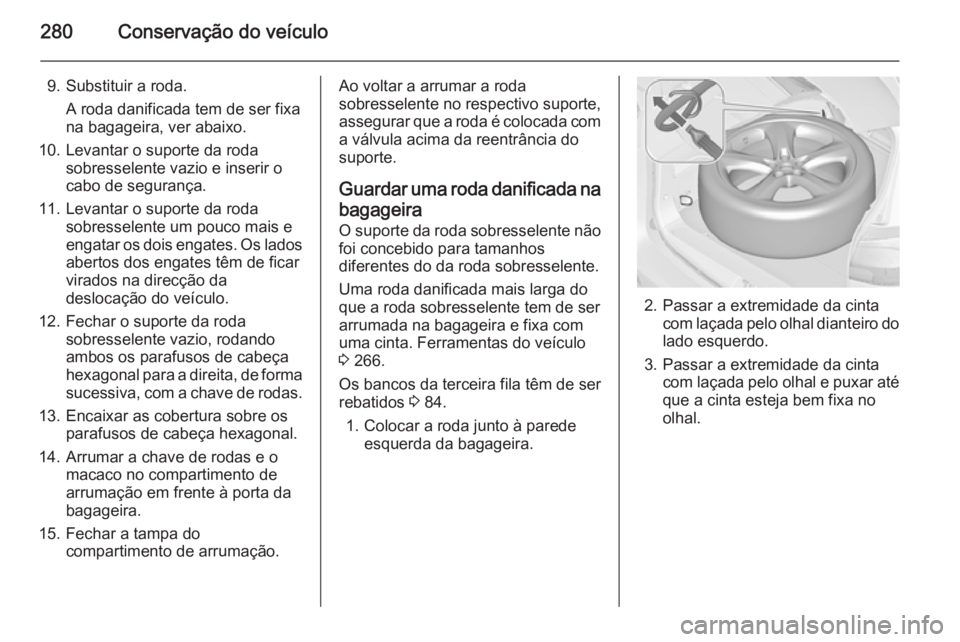

280Conservação do veículo
9. Substituir a roda.A roda danificada tem de ser fixa
na bagageira, ver abaixo.
10. Levantar o suporte da roda sobresselente vazio e inserir o
cabo de segurança.
11. Levantar o suporte da roda sobresselente um pouco mais e
engatar os dois engates. Os lados
abertos dos engates têm de ficar
virados na direcção da
deslocação do veículo.
12. Fechar o suporte da roda sobresselente vazio, rodando
ambos os parafusos de cabeça
hexagonal para a direita, de forma sucessiva, com a chave de rodas.
13. Encaixar as cobertura sobre os parafusos de cabeça hexagonal.
14. Arrumar a chave de rodas e o macaco no compartimento de
arrumação em frente à porta da
bagageira.
15. Fechar a tampa do compartimento de arrumação.Ao voltar a arrumar a roda
sobresselente no respectivo suporte,
assegurar que a roda é colocada com
a válvula acima da reentrância do
suporte.
Guardar uma roda danificada na bagageiraO suporte da roda sobresselente não
foi concebido para tamanhos
diferentes do da roda sobresselente.
Uma roda danificada mais larga do
que a roda sobresselente tem de ser arrumada na bagageira e fixa comuma cinta. Ferramentas do veículo
3 266.
Os bancos da terceira fila têm de ser
rebatidos 3 84.
1. Colocar a roda junto à parede esquerda da bagageira.
2. Passar a extremidade da cintacom laçada pelo olhal dianteiro dolado esquerdo.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.

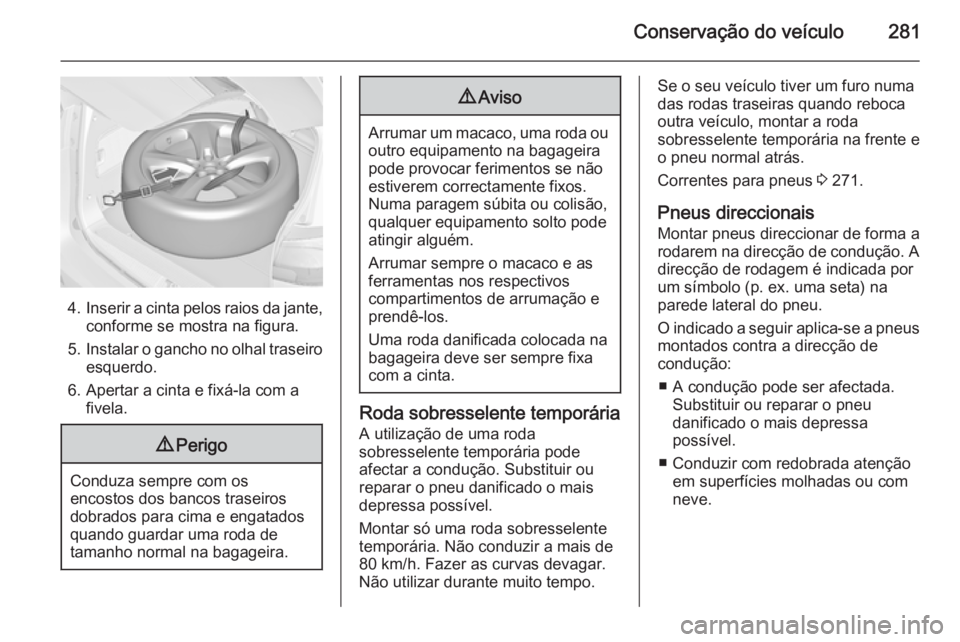

Conservação do veículo281
4.Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro
esquerdo.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa
das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 271.
Pneus direccionais Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.

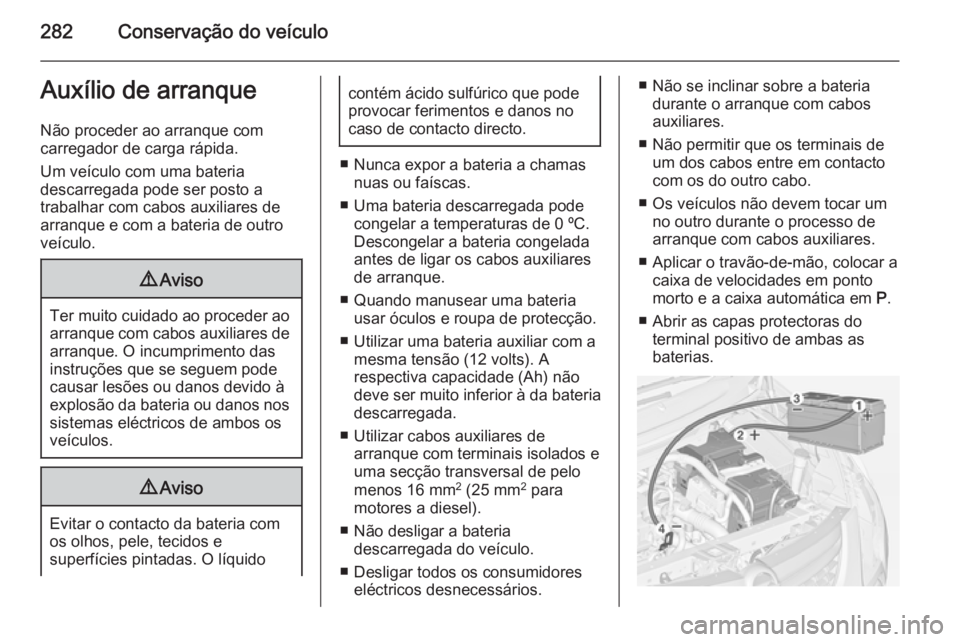

282Conservação do veículoAuxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
■ Nunca expor a bateria a chamas nuas ou faíscas.
■ Uma bateria descarregada pode congelar a temperaturas de 0 ºC.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares
de arranque.
■ Quando manusear uma bateria usar óculos e roupa de protecção.
■ Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A
respectiva capacidade (Ah) não
deve ser muito inferior à da bateria
descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.
■ Não se inclinar sobre a bateriadurante o arranque com cabos
auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Aplicar o travão-de-mão, colocar a caixa de velocidades em ponto
morto e a caixa automática em P.
■ Abrir as capas protectoras do terminal positivo de ambas as
baterias.

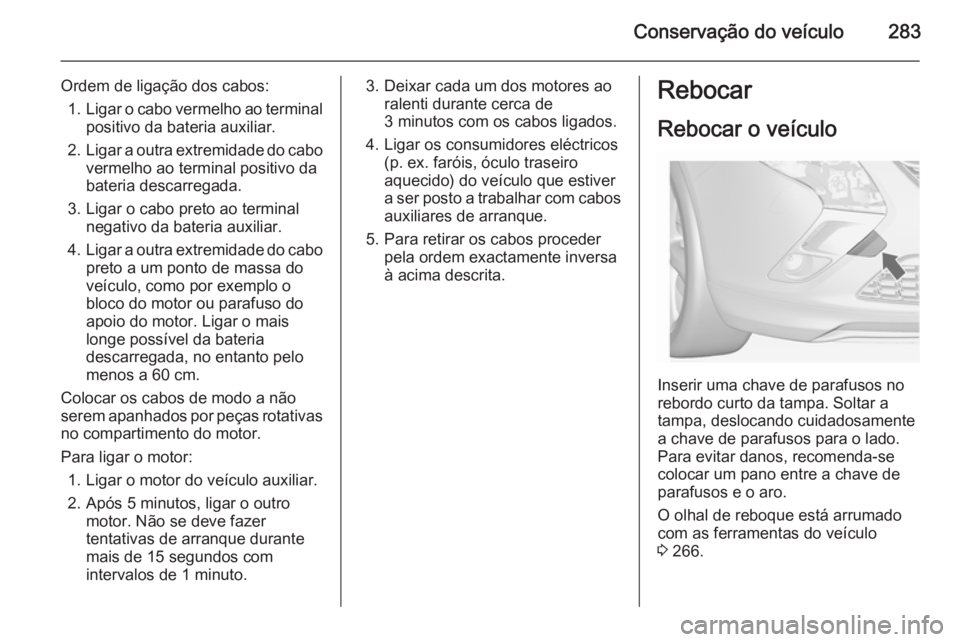

Conservação do veículo283
Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo, como por exemplo o
bloco do motor ou parafuso do
apoio do motor. Ligar o mais
longe possível da bateria
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Ligar o motor do veículo auxiliar.2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro
aquecido) do veículo que estiver
a ser posto a trabalhar com cabos auxiliares de arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos no
rebordo curto da tampa. Soltar a
tampa, deslocando cuidadosamente
a chave de parafusos para o lado.
Para evitar danos, recomenda-se
colocar um pano entre a chave de
parafusos e o aro.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 266.

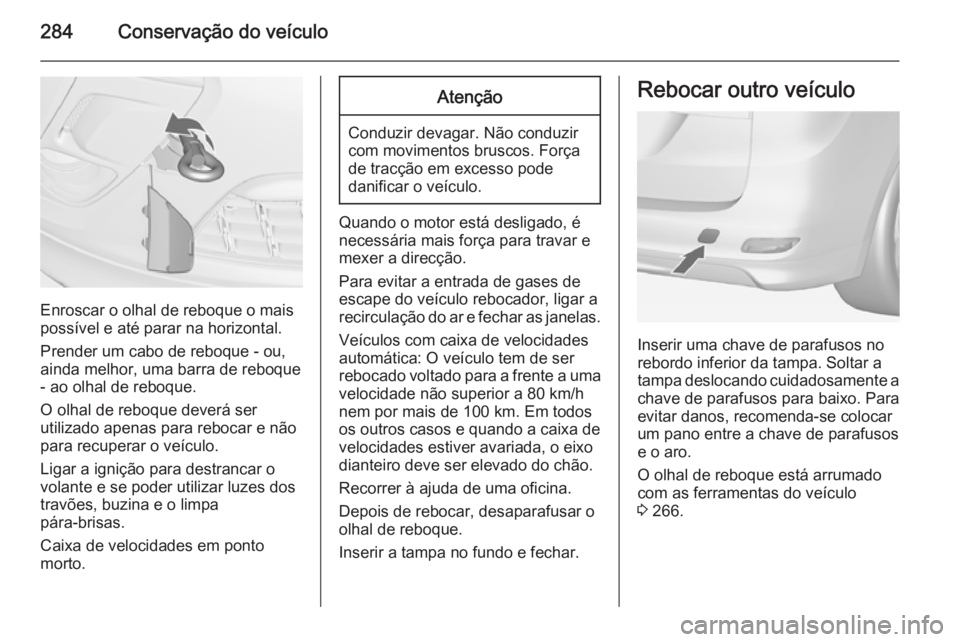

284Conservação do veículo
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no fundo e fechar.
Rebocar outro veículo
Inserir uma chave de parafusos no
rebordo inferior da tampa. Soltar a
tampa deslocando cuidadosamente a chave de parafusos para baixo. Paraevitar danos, recomenda-se colocar
um pano entre a chave de parafusos
e o aro.
O olhal de reboque está arrumado com as ferramentas do veículo
3 266.

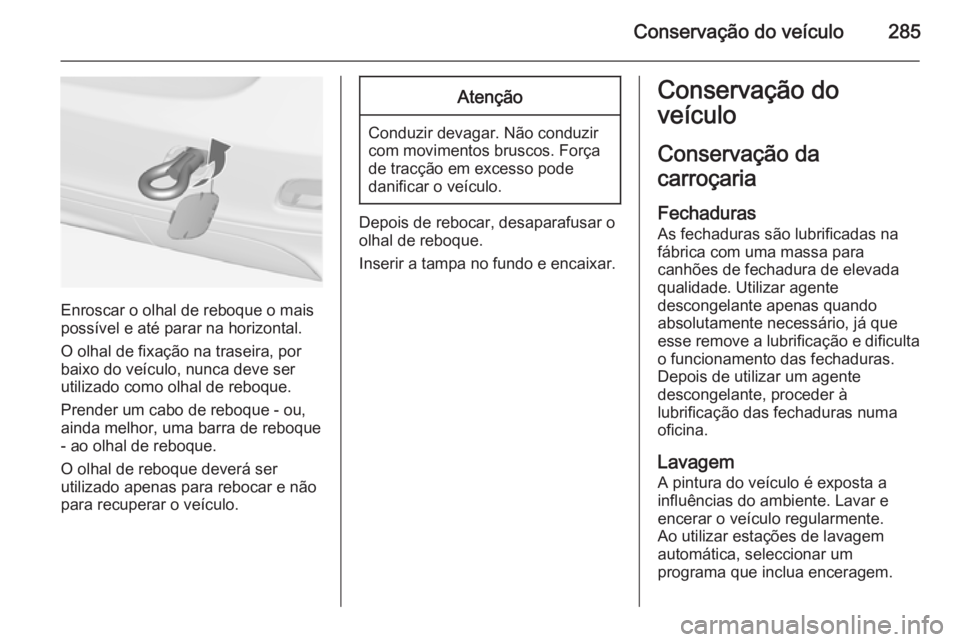

Conservação do veículo285
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no fundo e encaixar.
Conservação do
veículo
Conservação da
carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a
influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.

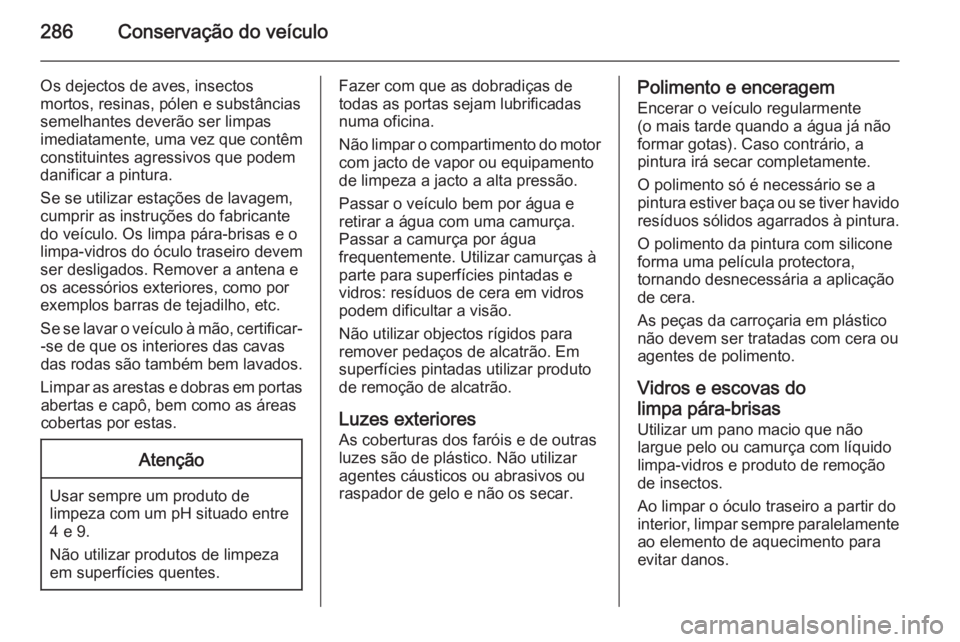

286Conservação do veículo
Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas abertas e capô, bem como as áreas
cobertas por estas.Atenção
Usar sempre um produto de
limpeza com um pH situado entre
4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.Polimento e enceragem
Encerar o veículo regularmente
(o mais tarde quando a água já não
formar gotas). Caso contrário, a
pintura irá secar completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas dolimpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente
ao elemento de aquecimento para
evitar danos.

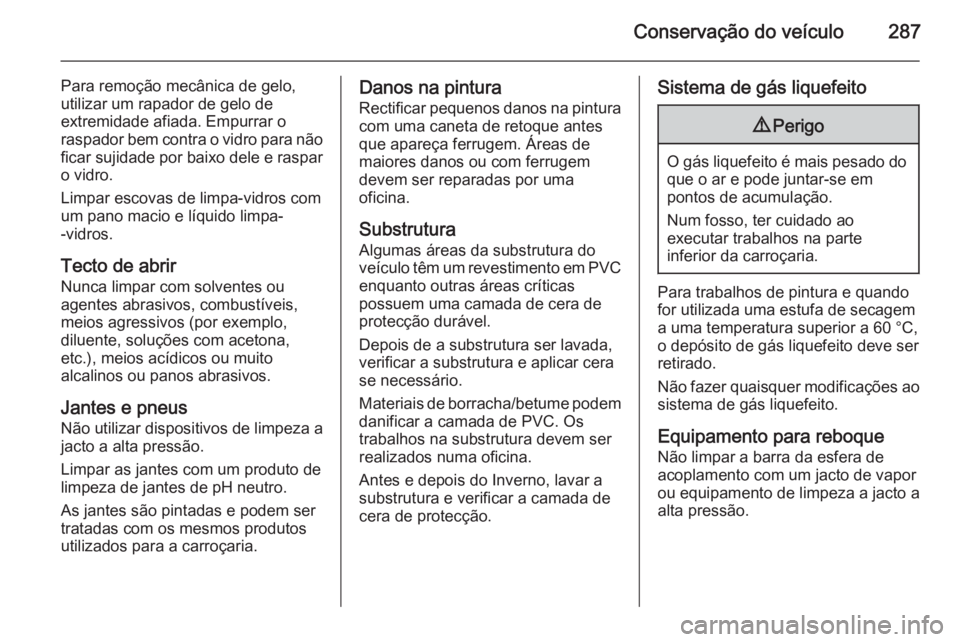

Conservação do veículo287
Para remoção mecânica de gelo,
utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Tecto de abrir Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (por exemplo,
diluente, soluções com acetona,
etc.), meios acídicos ou muito
alcalinos ou panos abrasivos.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de
limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.Danos na pintura
Rectificar pequenos danos na pintura com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.
Substrutura Algumas áreas da substrutura doveículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser
realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento para reboque
Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.

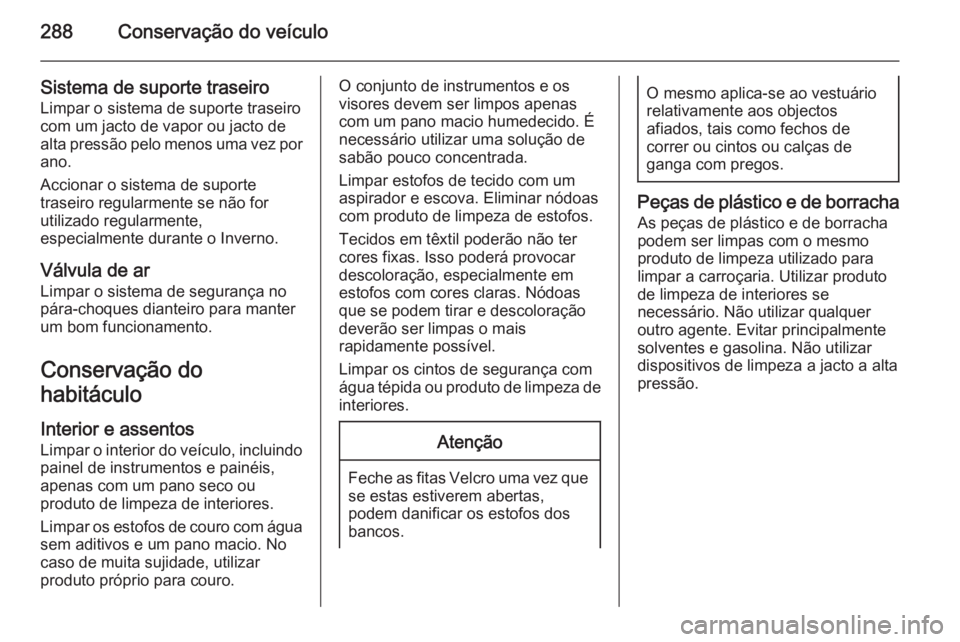

288Conservação do veículo
Sistema de suporte traseiro
Limpar o sistema de suporte traseiro
com um jacto de vapor ou jacto de
alta pressão pelo menos uma vez por ano.
Accionar o sistema de suporte
traseiro regularmente se não for
utilizado regularmente,
especialmente durante o Inverno.
Válvula de ar Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.
Conservação do
habitáculo
Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de couro com água
sem aditivos e um pano macio. No
caso de muita sujidade, utilizar
produto próprio para couro.O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.
