Instrumentele şi comenzile109Lămpile de avertizare,
aparatele de măsură şi indicatoarele
Blocul instrumentelor de
bord La anumite versiuni, indicatoarele
instrumentelor de bord se rotesc scurt până în poziţia finală la cuplarea
contactului.
Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Linia inferioară arată distanţa totală
parcursă în km.
Contorul de parcurs Rândul de sus afişează distanţa
înregistrată de la ultima resetare.
Pentru resetare, menţineţi apăsat
timp de câteva secunde butonul
SET/CLR de pe maneta de
semnalizare 3 123.
Unele versiuni sunt echipate cu un
buton de resetare aflat între
vitezometru şi Centrul de informaţii
pentru şofer: pentru resetare, ţineţi
apăsat butonul pentru câteva
secunde, având contactul cuplat.
Contorul de parcurs contorizează o
distanţă de până la 2.000 de kilometri
ÅŸi reporneÅŸte de la 0.
Turometrul
Afişează turaţia motorului.
Dacă este posibil, conduceţi cât mai
mult în gama de turaţii reduse în toate
treptele de viteze.

110Instrumentele şi comenzileAtenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Indicatorul de nivel
combustibil
Afişează nivelul combustibilului sau
presiunea gazului din rezervor, în
funcţie de combustibilul utilizat în
momentul respectiv.
Lampa de control i se aprinde când
nivelul din rezervor este scăzut.
Realimentaţi imediat ce lampa de
control începe să clipească.
În timpul funcţionării pe gaz lichid,
sistemul va comuta automat în modul
de funcţionare pe benzină atunci
când rezervoarele de gaz sunt goale
3 110.
Nu lăsaţi niciodată rezervorul să se
golească complet.
Datorită combustibilului aflat în
rezervor, cantitatea de completare
poate fi mai mică decât cea
specificată cu privire la capacitatea
rezervorului.Selectorul de combustibil
Funcţionarea pe bază de gaze naturale
Apăsaţi butonul Y pentru a comuta
între alimentarea cu benzină şi cea cu gaz natural. Ledul 1 de stare arată
modul curent de funcţionare.

Instrumentele ÅŸi comenzile111
1 dezactivat=funcţionarea pe
bază de gaze
naturale.1 se aprinde=funcţionarea pe
benzină.1 clipeşte=nu este posibilă
comutarea, un tip
de combustibil s-a
terminat.
Imediat ce rezervorul de gaz natural
se goleşte, sistemul comută automat în modul de funcţionare pe benzină
până la decuplarea contactului.
Combustibilul pentru funcţionarea pe
gaze naturale 3 222.
Funcţionarea pe gaz lichid
Apăsaţi butonul LPG pentru a comuta
între alimentarea cu benzină şi cea cu gaz lichid. Ledul 1 de stare arată
modul curent de funcţionare.
1 dezactivat=funcţionarea pe
benzină1 se aprinde=funcţionarea pe
gaz lichid1 clipeşte=nu este posibilă
comutarea, un tip
de combustibil s-a
terminatImediat ce rezervorul de gaz lichid se goleşte, sistemul comută automat în
modul de funcţionare pe benzină până la decuplarea contactului.
Combustibil pentru funcţionarea pe gaz lichid 3 224.
Indicatorul de temperatură
a agentului de răcire motor
Afişează temperatura lichidului de
răcire.

112Instrumentele ÅŸi comenzile
partea
stângă=nu s-a atins încă
temperatura de
funcţionare a motoruluizona
centrală=temperatură de
funcţionare normalăpartea
dreaptă=temperatură prea mareAtenţie
Dacă temperatura agentului de
răcire este prea mare, opriţi
autovehiculul şi decuplaţi motorul. Pericol pentru motor. Verificaţi
nivelul agentului de răcire.
AfiÅŸajul de service
Sistemul de monitorizare a uzurii
uleiului de motor vă anunţă când
trebuie schimbat uleiul de motor ÅŸi
filtrul. Datorită condiţiilor de rulare,
numărul de kilometri parcurşi între
schimburile de ulei de motor ÅŸi de
filtru poate varia considerabil.
Pe afiÅŸajul superior sau afiÅŸajul
superior combinat, durata de utilizare
rămasă pentru ulei apare în Vehicle
Information Menu (Meniu informaţii autovehicul) .
Pe afiÅŸajul central, durata de utilizare
rămasă pentru ulei este indicată de
lampa de control I; în acest scop,
trebuie cuplat contactul, cu motorul
oprit.
Meniurile şi funcţiile pot fi selectate prin intermediul butoanelor de pe
maneta de semnalizare.
Pentru afiÅŸarea duratei de utilizare
rămase pentru ulei:Apăsaţi butonul MENU pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) .
Rotiţi butonul rotativ pentru a selecta
Remaining Oil Life (Scadenţă schimb
de ulei) .
Sistemul trebuie resetat de fiecare
dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service pentru asistenţă.
Apăsaţi butonul SET/CLR pentru
resetare. ÃŽn acest scop, trebuie cuplat
contactul, cu motorul oprit.

Instrumentele ÅŸi comenzile113
Dacă sistemul a calculat că durata deutilizare a uleiului de motor s-a
diminuat, Change Engine Oil Soon
(Schimbaţi cât mai curând uleiul de
motor) sau un cod de avertizare
apare pe centrul de informaţii pentru
şofer. Apelaţi la un atelier service
pentru schimbarea uleiului de motor
şi a filtrului în decurs de o săptămână
sau după 500 km (funcţie de care
survine mai întâi).
Centru de informaţii pentru şofer
3 123.
Informaţiile de service 3 285.
Lămpile de control Lămpile de control descrise în
continuare nu sunt prezente în
dotarea tuturor autovehiculelor.
Descrierea se referă la toate
versiunile de instrumente. În funcţie
de echipament, poate varia poziţia
lămpilor de control. La cuplarea
contactului, majoritatea lămpilor de control se vor aprinde scurt pentruefectuarea unei autoverificări.Semnificaţia culorilor lămpilor de
control:roÅŸu=pericol, memento
importantgalben=avertisment, informare,
defecţiuneverde=confirmare activarealbastru=confirmare activarealb=confirmare activare

114Instrumentele ÅŸi comenzile
Lămpile de control din grupul de instrumente

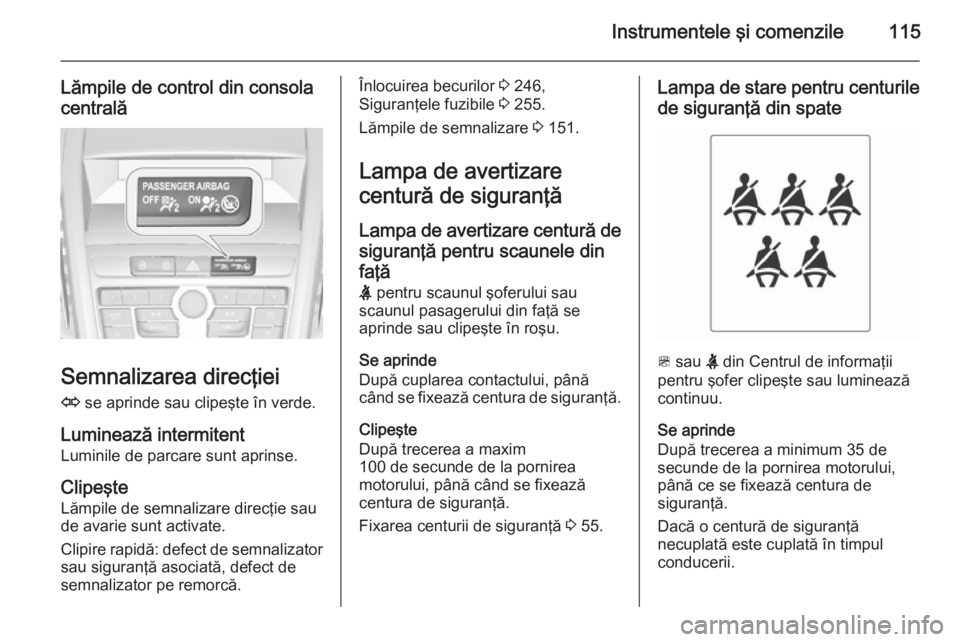

Instrumentele ÅŸi comenzile115
Lămpile de control din consola
centrală
Semnalizarea direcţiei
O se aprinde sau clipeşte în verde.
Luminează intermitent
Luminile de parcare sunt aprinse.
ClipeÅŸte
Lămpile de semnalizare direcţie sau
de avarie sunt activate.
Clipire rapidă: defect de semnalizator sau siguranţă asociată, defect de
semnalizator pe remorcă.
ÃŽnlocuirea becurilor 3 246,
Siguranţele fuzibile 3 255.
Lămpile de semnalizare 3 151.
Lampa de avertizare
centură de siguranţă
Lampa de avertizare centură de
siguranţă pentru scaunele din faţă
X pentru scaunul ÅŸoferului sau
scaunul pasagerului din faţă se
aprinde sau clipeşte în roşu.
Se aprinde
După cuplarea contactului, până
când se fixează centura de siguranţă.
ClipeÅŸte
După trecerea a maxim
100 de secunde de la pornirea
motorului, până când se fixează
centura de siguranţă.
Fixarea centurii de siguranţă 3 55.Lampa de stare pentru centurile
de siguranţă din spate
> sau X din Centrul de informaţii
pentru şofer clipeşte sau luminează continuu.
Se aprinde
După trecerea a minimum 35 de
secunde de la pornirea motorului,
până ce se fixează centura de
siguranţă.
Dacă o centură de siguranţă
necuplată este cuplată în timpul
conducerii.

116Instrumentele ÅŸi comenzile
ClipeÅŸte
După demarare, atunci când centura de siguranţă nu este fixată.
Fixarea centurii de siguranţă 3 55.
Sistemele airbag ÅŸi
dispozitivele de
pretensionare a centurilor de siguranţă
v se aprinde în roşu.
La cuplarea contactului, lampa de
control se aprinde circa 4 secunde. Dacă lampa nu se aprinde, nu se
stinge după 4 secunde sau se aprinde în timpul mersului, înseamnă că
există o defecţiune în sistemul airbag.
Apelaţi la un atelier service pentru
asistenţă. Este posibil ca airbagurile
ÅŸi dispozitivele de pretensionare a
centurilor de siguranţă să nu se
declanşeze în caz de accident.
DeclanÅŸarea dispozitivelor de
pretensionare a centurilor de
siguranţă sau a airbagurilor este
indicată de iluminarea continuă a v.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Dispozitive de pretensionare centuri
de siguranţă, sistem de airbaguri
3 53, 3 58.
Dezactivarea airbagurilor
V ON (ACTIVAT) se aprinde în
galben.
Se aprinde pentru aproximativ
60 de secunde după cuplarea
contactului. Airbagul frontal al
pasagerului din faţă este activat.
* OFF (DEZACTIVAT) se aprinde în
galben.
Airbagul frontal al pasagerului din faţă
este dezactivat 3 61.
9 Pericol
Risc de accidentare fatală pentru
un copil instalat într-un scaun
pentru copii când airbagul
pasagerului din faţă este activat.
Risc de accidentare fatală pentru
un adult când airbagul pasagerului
din faţă este dezactivat.
Sistemul de încărcare
p se aprinde în roşu.
Se aprinde la cuplarea contactului ÅŸi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul
funcţionării motorului Opriţi autovehiculul şi motorul.
Bateria autovehiculului nu se încarcă.
Răcirea motorului poate fi întreruptă.
Servofrâna poate înceta să
funcţioneze. Apelaţi la un atelier
service autorizat pentru asistenţă.

Instrumentele ÅŸi comenzile117Lampa de control
defecţiuni Z se aprinde sau clipeşte în galben.
Se aprinde la cuplarea contactului ÅŸi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul
funcţionării motorului
Defecţiune în sistemul de control al
emisiilor. S-ar putea ca limitele
admise pentru emisia de noxe să fie
depăşite. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.
Se aprinde în timpul funcţionăriimotorului Există o defecţiune ce poate duce la
avarierea catalizatorului. Reduceţi
apăsarea asupra pedalei de
acceleraţie până când lampa nu mai
clipeşte. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.Scadenţă verificare
service autovehicul
g se aprinde în galben.
În plus, se afişează un mesaj de
avertizare sau un cod de avertizare.
Autovehiculul necesită service.
Apelaţi la un atelier service pentru
asistenţă.
Mesajele autovehiculului 3 130.
Sistemul de frână şi de
ambreiaj
R se aprinde în roşu.
Nivelul lichidului de frână şi de
ambreiaj este prea scăzut 3 242.9 Avertisment
Opriţi autovehiculul. Nu continuaţi
călătoria. Apelaţi la un atelier
service autorizat.
Se aprinde după cuplarea contactului dacă frâna de parcare manuală esteaplicată 3 184.
Pedală de acţionare
- se aprinde sau clipeşte în galben.
Se aprinde
Trebuie acţionată pedala de frână
pentru a se elibera frâna de parcare
asistată electric 3 184.
Pedala de ambreiaj trebuie apăsată
pentru pornirea motorului în modul
Oprire automată. Sistemul de oprire-
pornire 3 170.
ClipeÅŸte
Pedala de ambreiaj trebuie apăsată
pentru pornirea principală a motorului
3 19, 3 169.
La unele versiuni, mesajul pedalei de
acţionare este indicat pe Afişajul
pentru informaţii 3 130.
Frâna de mână electrică
m se aprinde sau clipeşte în roşu.
Se aprinde
Frâna de mână electrică este cuplată
3 184.

118Instrumentele ÅŸi comenzile
ClipeÅŸte
Frâna de parcare asistată electronic nu este complet aplicată sau
eliberată. Cuplaţi contactul, apăsaţi
pedala şi încercaţi să resetaţi
sistemul mai întâi prin eliberarea şi
apoi prin aplicarea frânei electrice de
mână. Dacă m clipeşte în continuare,
întrerupeţi călătoria şi apelaţi la un
atelier service.
Defecţiune frână de mână
electrică
j se aprinde sau clipeşte în galben.
Se aprinde
Frâna electrică de mână funcţionează defectuos 3 184.
ClipeÅŸte
Frâna electrică de mână este în
modul service. Opriţi autovehiculul,
aplicaţi şi eliberaţi frâna electrică de
mână pentru resetare.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Sistemul antiblocare frâne
(ABS)
u se aprinde în galben.
Se aprinde timp de câteva secunde
după cuplarea contactului. Sistemul
este gata de funcţionare după
stingerea lămpii de control.
Dacă lampa de control nu se stinge
după câteva secunde sau se aprinde
în timpul mersului, înseamnă că
există o defecţiune la sistemul ABS.
Sistemul de frânare va funcţiona în
continuare, dar fără a beneficia de
reglarea oferită de sistemul ABS.
Sistemul antiblocare frâne 3 183.
Schimbarea într-o treaptă
superioară de viteze
[ luminează în verde ca o lampă de
control sau apare sub formă de
simbol în Centrul de informaţii pentru
ÅŸofer cu afiÅŸaj superior sau cu afiÅŸaj
superior combinat atunci când se recomandă cuplarea unei trepte
superioare de viteză pentru
economisirea combustibilului.
La unele versiuni, indicarea
schimbării treptei de viteză apare sub
forma unei pagini complete de tip
popup în Centrul de informaţii pentru şofer.
Sistemul de asistenţă la conducere
EcoFlex 3 134.
Servodirecţia c se aprinde în galben.
Se aprinde cu servodirecţia redusă
Servodirecţia este redusă datorită
supraîncălzirii sistemului. Lampa de control se stinge când sistemul s-a
răcit.
