266Îngrijirea autovehiculului
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabricant pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.

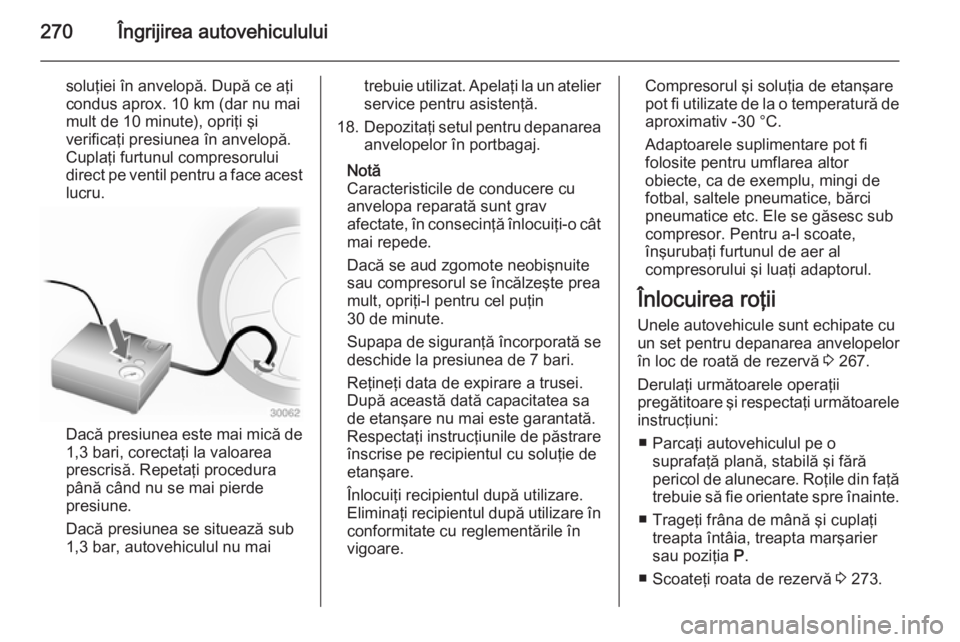

270Îngrijirea autovehiculului
soluţiei în anvelopă. După ce aţi
condus aprox. 10 km (dar nu mai
mult de 10 minute), opriţi şi
verificaţi presiunea în anvelopă.
Cuplaţi furtunul compresorului
direct pe ventil pentru a face acest lucru.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 267.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă
trebuie să fie orientate spre înainte.
■ Trageţi frâna de mână şi cuplaţi treapta întâia, treapta marşarier
sau poziţia P.
■ Scoateţi roata de rezervă 3 273.

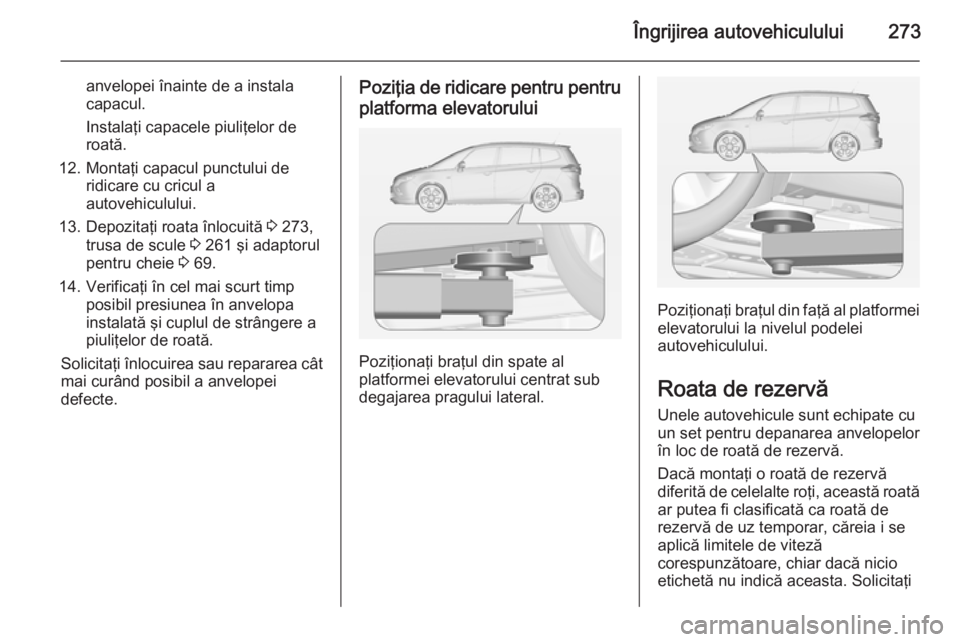

Îngrijirea autovehiculului273
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
12. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
13. Depozitaţi roata înlocuită 3 273,
trusa de scule 3 261 şi adaptorul
pentru cheie 3 69.
14. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.Poziţia de ridicare pentru pentru
platforma elevatorului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată
ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio etichetă nu indică aceasta. Solicitaţi

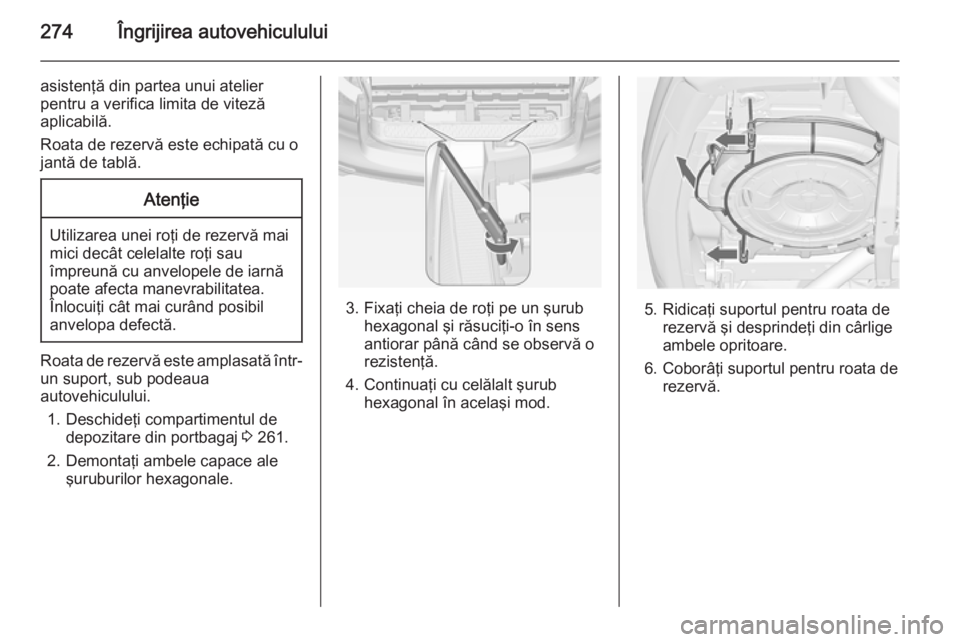

274Îngrijirea autovehiculului
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă este amplasată într-
un suport, sub podeaua
autovehiculului.
1. Deschideţi compartimentul de depozitare din portbagaj 3 261.
2. Demontaţi ambele capace ale şuruburilor hexagonale.
3. Fixaţi cheia de roţi pe un şurubhexagonal şi răsuciţi-o în sens
antiorar până când se observă o
rezistenţă.
4. Continuaţi cu celălalt şurub hexagonal în acelaşi mod.5. Ridicaţi suportul pentru roata derezervă şi desprindeţi din cârligeambele opritoare.
6. Coborâţi suportul pentru roata de rezervă.

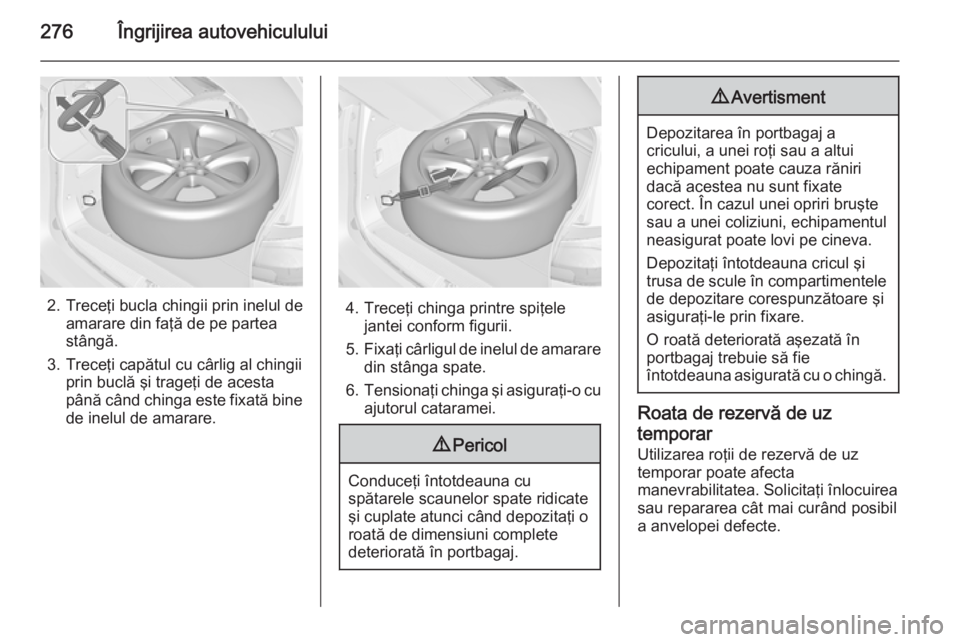

276Îngrijirea autovehiculului
2. Treceţi bucla chingii prin inelul deamarare din faţă de pe partea
stângă.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din stânga spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.
Roata de rezervă de uz
temporar
Utilizarea roţii de rezervă de uz
temporar poate afecta
manevrabilitatea. Solicitaţi înlocuirea
sau repararea cât mai curând posibil
a anvelopei defecte.

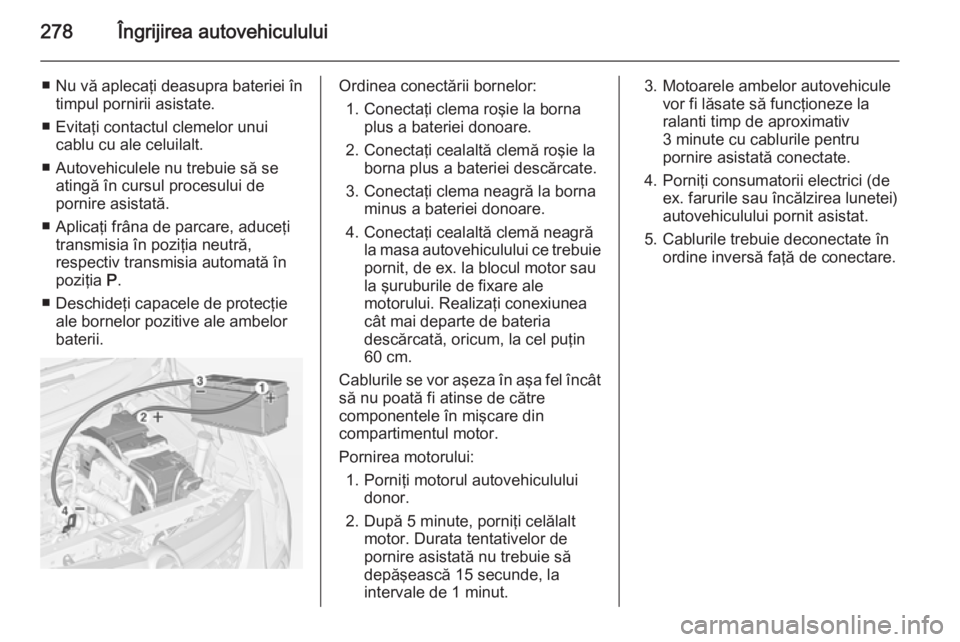

278Îngrijirea autovehiculului
■Nu vă aplecaţi deasupra bateriei în
timpul pornirii asistate.
■ Evitaţi contactul clemelor unui cablu cu ale celuilalt.
■ Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
■ Aplicaţi frâna de parcare, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
■ Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor
baterii.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de ex. la blocul motor sau
la şuruburile de fixare ale
motorului. Realizaţi conexiunea
cât mai departe de bateria
descărcată, oricum, la cel puţin
60 cm.
Cablurile se vor aşeza în aşa fel încât să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea lunetei)
autovehiculului pornit asistat.
5. Cablurile trebuie deconectate în ordine inversă faţă de conectare.

Îngrijirea autovehiculului281Îngrijirea aspectului
Întreţinerea exterioară Încuietorile
Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este abosolut necesar,
deoarece acesta îndepărtează
vaselina şi afectează funcţionarea
încuietorii. După utilizarea soluţiei de
degivrare, apelaţi la un atelier service pentru gresarea încuietorilor.
Spălarea
Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătorul de
parbriz şi ştergătorul de lunetă trebuie
dezactivate. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu apă.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.Atenţie
Utilizaţi întotdeauna un agent de
curăţare cu o valoare a pH-ului cuprinsă între 4 şi 9.
Nu utilizaţi agenţi de curăţare pe
suprafeţe fierbinţi.
Ungeţi balamalele tuturor uşilor la un
atelier.
Nu curăţaţi compartimentul motorului
cu jet de aburi sau cu un agent de
curăţare cu jet de mare presiune.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent bucata de piele
utilizată pentru ştergerea
autovehiculului. Folosiţi lavete de
ştergere separate pentru geamuri şi
pentru suprafeţele vopsite: urmele de ceară pot afecta vizibilitatea.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea petelor de gudron de pe suprafeţele
vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete pentru gheaţă şi evitaţi
ştergerea acestora când sunt uscate.
Lustruirea şi ceruireaCeruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.

Îngrijirea autovehiculului283
Sistemul de gaz lichid9Pericol
Gazul lichid este mai greu decât
aerul şi se poate acumula în
punctele cu cavităţi.
Manifestaţi atenţie atunci când
efectuaţi lucrări de întreţinere la
şasiu într-un canal.
Pentru lucrări de vopsire şi la
utilizarea unei cabine de uscare la
temperaturi mai mari de 60 °C,
rezervorul de gaz lichid trebuie
demontat.
Nu modificaţi sistemul de gaz lichid.
Echipamentul de tractare
Nu curăţaţi cuplajul sferic de tractare
folosind instalaţii cu jet de abur sau jet
de mare presiune.
Sistemul de transport posterior Curăţaţi sistemul de transport
posterior cu un jet de aburi sau un
curăţător în jet de înaltă presiune de
cel puţin o dată pe an.
Acţionaţi sistemul de transport
posterior periodic dacă nu este utilizat
în mod regulat, în special iarna.
Obturatorul de aer Curăţaţi sistemul obturatorului din
bara de protecţie faţă pentru a
menţine funcţionarea
corespunzătoare.
Îngrijirea interiorului
Interiorul şi tapiţeria Curăţaţi interiorul autovehiculului,
inclusiv planşa de bord şi capitonajul, cu o lavetă uscată sau o soluţie de
curăţare pentru interior.
Curăţaţi tapiţeria de piele cu apă
curată şi o cârpă moale. În cazul unei
murdăriri puternice, utilizaţi soluţii de
îngrijire a pielii.
Blocul instrumentelor de bord şi
afişajele trebuie curăţată numai cu ajutorul unei lavete moi umede.
Utilizaţi o soluţie slabă de săpun,
dacă este cazul.Curăţaţi tapiţeria cu un aspirator şi o
perie. Îndepărtaţi petele folosind o
soluţie de curăţare pentru tapiţerie.
Tapiţeria poate să nu fie rezistenţă la decolorare. Acest lucru poate
determina apariţia unor decolorări
vizibile, în special în cazul tapiţeriei
deschise la culoare. Petele şi
decolorările care pot fi îndepărtate
trebuie curăţate cât mai curând
posibil.
Curăţaţi centurile de siguranţă numai
cu apă călduţă şi soluţie de curăţare
pentru interior.Atenţie
Închideţi benzile Velcro, deoarece benzile Velcro deschise de pe
sistemele de închidere ale
articolelor de îmbrăcăminte pot
deteriora tapiţeria scaunelor.
Acelaşi lucru se aplică articolelor
de îmbrăcăminte cu accesorii cu
muchii ascuţite, cum ar fi
fermoarele, curelele şi pantalonii cu ţinte.

286Reparaţia şi întreţinerea
Confirmări
Confirmarea intervenţiilor service
este înregistrată în Caietul de service şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.
Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
service fiind esenţială pentru
satisfacerea oricăror solicitări
acoperite de garanţie sau alte
programe speciale, fiind de
asemenea utilă atunci când
autovehiculul este vândut.
Intervalul de service cu durata
de utilizare rămasă pentru ulei Intervalul de service se bazează pe
mai mulţi parametri, în funcţie de
utilizare.
Afişajul de service vă informează
atunci când trebuie înlocuit uleiul de
motor.
Afişajul de service 3 112.Lichide, lubrifianţi şi
piese de schimb
recomandate
Lichide şi lubrifianţi
recomandaţi
Folosiţi numai produse care respectă
specificaţiile recomandate. Avariile
rezultate din folosirea produselor care
nu se încadrează în aceste
specificaţii nu vor fi acoperite de
garanţie.9 Avertisment
Materialele utilizate sunt
periculoase şi pot fi toxice.
Manevraţi-le cu grijă. Respectaţi
instrucţiunile prezente pe
recipienţii în care acestea sunt
livrate.
Uleiul de motor
Uleiul de motor este identificat prin
clasa de calitate şi prin vâscozitate.
Calitatea este mai importantă decât
vâscozitatea atunci când se alege
uleiul ce urmează a fi utilizat.
Calitatea uleiului asigură, de
exemplu, curăţenia motorului,
protecţia împotriva coroziunii şi
controlul îmbătrânirii uleiului, în timp
ce clasa de vâscozitate oferă
informaţii despre variaţia fluidităţii
uleiului în funcţie de temperatură.
Dexos este clasa cea mai nouă de
calitate a uleiului care oferă o
protecţie optimă pentru motoarele
diesel şi pe benzină. Dacă nu este disponibil, trebuie utilizat ulei de
motor conform claselor de calitate
prescrise. Recomandările pentru
motoarele pe benzină sunt valabile şi pentru motoare care funcţionează cu
gaz natural comprimat (GNC), cu gaz
petrolier lichefiat (GLP) şi cu etanol
(E85).
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 290.
Completarea uleiului de motor
Uleiurile de motor provenite de la
diferiţi producători sau livrate sub
diferite mărci pot fi amestecate atât

Date tehnice289
Plăcuţa de identificare este fixată pe
rama portierei stânga faţă.
Informaţiile de pe plăcuţa de
identificare:
1=Producătorul2=Numărul omologării de tip3=Seria de identificare a
autovehiculului (VIN)4=Masa totală maximă autorizată
a autovehiculului în kg5=Masa totală maximă autorizată
a ansamblului cu remorcă
în kg6=Sarcina maximă autorizată pe
axa faţă în kg7=Sarcina maximă autorizată pe
axa spate în kg8=Date specifice autovehiculului
sau date specifice ţării
Sarcinile combinate de pe axele faţă
şi spate nu trebuie să depăşească
masa totală maximă autorizată a
autovehiculului. De exemplu, dacă
axa faţă este încărcată la sarcina
maximă autorizată, axa spate poate
suporta numai diferenţa dintre masa
totală maximă autorizată a
autovehiculului şi sarcina pe axa faţă.
Datele tehnice sunt stabilite în
concordanţă cu normele Comunităţii
Europene. Ne rezervăm dreptul de a
opera modificări. Specificaţiile din
documentaţia autovehiculului au
întotdeauna prioritate faţă de cele din acest manual.
Identificarea motorului
Tabelele cu date tehnice prezintă
codul de identificare al motorului.
Datele despre motor 3 293.
Pentru a identifica motorul respectiv,
consultaţi puterea motorului în
Certificatul de conformitate CEE,
furnizat împreună cu alte documente
naţionale de înmatriculare ale
autovehiculului.
