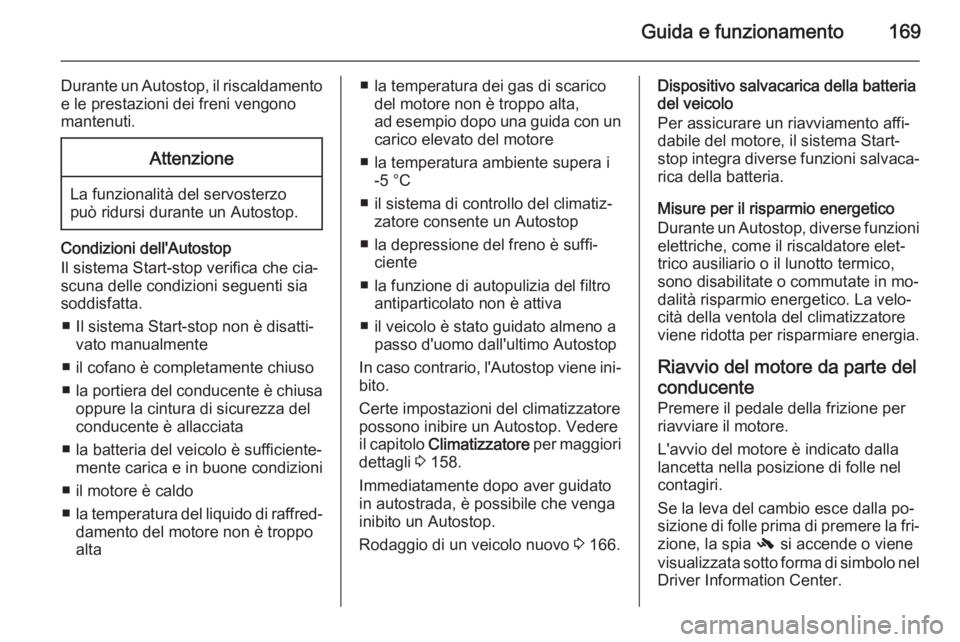

Guida e funzionamento169
Durante un Autostop, il riscaldamentoe le prestazioni dei freni vengono
mantenuti.Attenzione
La funzionalità del servosterzo
può ridursi durante un Autostop.
Condizioni dell'Autostop
Il sistema Start-stop verifica che cia‐
scuna delle condizioni seguenti sia
soddisfatta.
■ Il sistema Start-stop non è disatti‐ vato manualmente
■ il cofano è completamente chiuso
■ la portiera del conducente è chiusa
oppure la cintura di sicurezza del
conducente è allacciata
■ la batteria del veicolo è sufficiente‐ mente carica e in buone condizioni
■ il motore è caldo
■ la temperatura del liquido di raffred‐
damento del motore non è troppo
alta
■ la temperatura dei gas di scarico del motore non è troppo alta,
ad esempio dopo una guida con un carico elevato del motore
■ la temperatura ambiente supera i -5 °C
■ il sistema di controllo del climatiz‐ zatore consente un Autostop
■ la depressione del freno è suffi‐ ciente
■ la funzione di autopulizia del filtro antiparticolato non è attiva
■ il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Autostop
In caso contrario, l'Autostop viene ini‐
bito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Vedere
il capitolo Climatizzatore per maggiori
dettagli 3 158.
Immediatamente dopo aver guidato
in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 166.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in mo‐
dalità risparmio energetico. La velo‐
cità della ventola del climatizzatore
viene ridotta per risparmiare energia.
Riavvio del motore da parte del
conducente Premere il pedale della frizione per
riavviare il motore.
L'avvio del motore è indicato dalla lancetta nella posizione di folle nel
contagiri.
Se la leva del cambio esce dalla po‐
sizione di folle prima di premere la fri‐
zione, la spia - si accende o viene
visualizzata sotto forma di simbolo nel Driver Information Center.

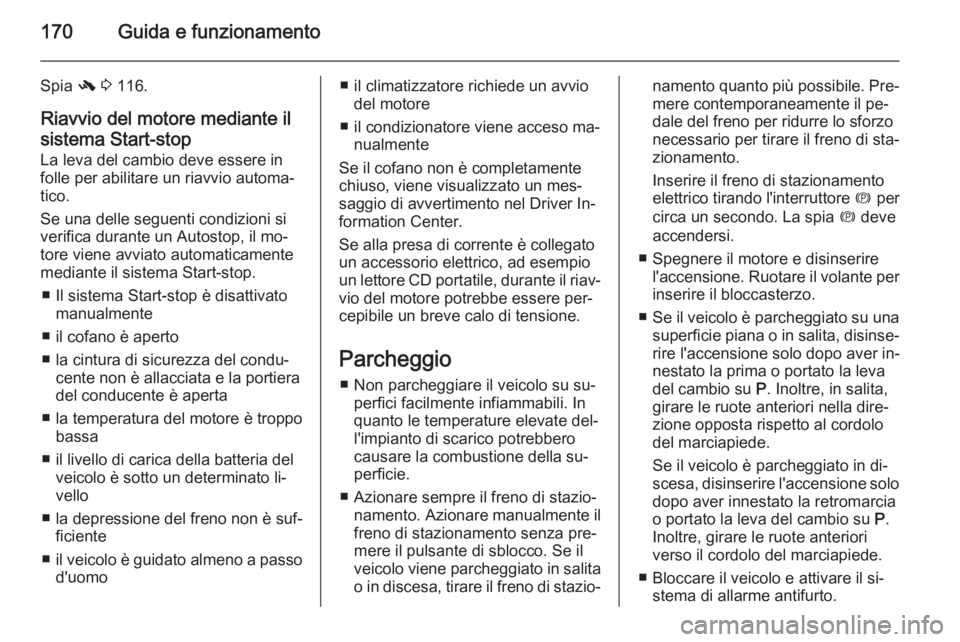

170Guida e funzionamento
Spia - 3 116.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il mo‐
tore viene avviato automaticamente
mediante il sistema Start-stop.
■ Il sistema Start-stop è disattivato manualmente
■ il cofano è aperto
■ la cintura di sicurezza del condu‐ cente non è allacciata e la portiera
del conducente è aperta
■ la temperatura del motore è troppo bassa
■ il livello di carica della batteria del veicolo è sotto un determinato li‐
vello
■ la depressione del freno non è suf‐ ficiente
■ il veicolo è guidato almeno a passo
d'uomo■ il climatizzatore richiede un avvio del motore
■ il condizionatore viene acceso ma‐ nualmente
Se il cofano non è completamente
chiuso, viene visualizzato un mes‐
saggio di avvertimento nel Driver In‐
formation Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐
vio del motore potrebbe essere per‐
cepibile un breve calo di tensione.
Parcheggio ■ Non parcheggiare il veicolo su su‐ perfici facilmente infiammabili. In
quanto le temperature elevate del‐
l'impianto di scarico potrebbero
causare la combustione della su‐
perficie.
■ Azionare sempre il freno di stazio‐ namento. Azionare manualmente il
freno di stazionamento senza pre‐
mere il pulsante di sblocco. Se il
veicolo viene parcheggiato in salita o in discesa, tirare il freno di stazio‐namento quanto più possibile. Pre‐
mere contemporaneamente il pe‐
dale del freno per ridurre lo sforzo
necessario per tirare il freno di sta‐
zionamento.
Inserire il freno di stazionamento
elettrico tirando l'interruttore m per
circa un secondo. La spia m deve
accendersi.
■ Spegnere il motore e disinserire l'accensione. Ruotare il volante per
inserire il bloccasterzo.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita, disinse‐
rire l'accensione solo dopo aver in‐
nestato la prima o portato la leva
del cambio su P. Inoltre, in salita,
girare le ruote anteriori nella dire‐
zione opposta rispetto al cordolo
del marciapiede.
Se il veicolo è parcheggiato in di‐
scesa, disinserire l'accensione solo dopo aver innestato la retromarciao portato la leva del cambio su P.
Inoltre, girare le ruote anteriori
verso il cordolo del marciapiede.
■ Bloccare il veicolo e attivare il si‐ stema di allarme antifurto.

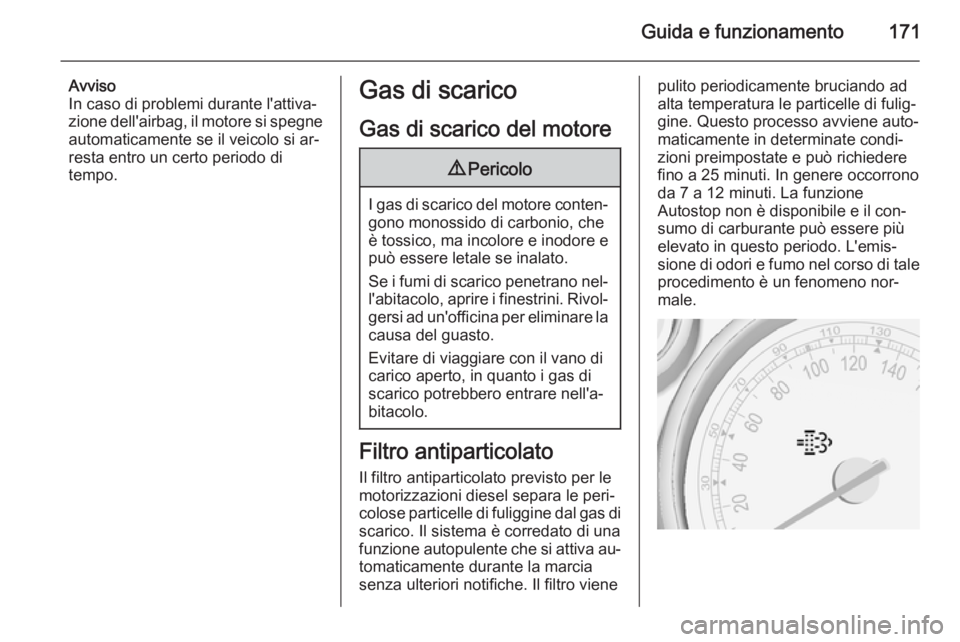

Guida e funzionamento171
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne automaticamente se il veicolo si ar‐resta entro un certo periodo di
tempo.Gas di scarico
Gas di scarico del motore9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano nel‐ l'abitacolo, aprire i finestrini. Rivol‐
gersi ad un'officina per eliminare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro antiparticolato
Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di scarico. Il sistema è corredato di una
funzione autopulente che si attiva au‐ tomaticamente durante la marcia
senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐ maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. In genere occorrono
da 7 a 12 minuti. La funzione
Autostop non è disponibile e il con‐
sumo di carburante può essere più
elevato in questo periodo. L'emis‐
sione di odori e fumo nel corso di tale
procedimento è un fenomeno nor‐
male.

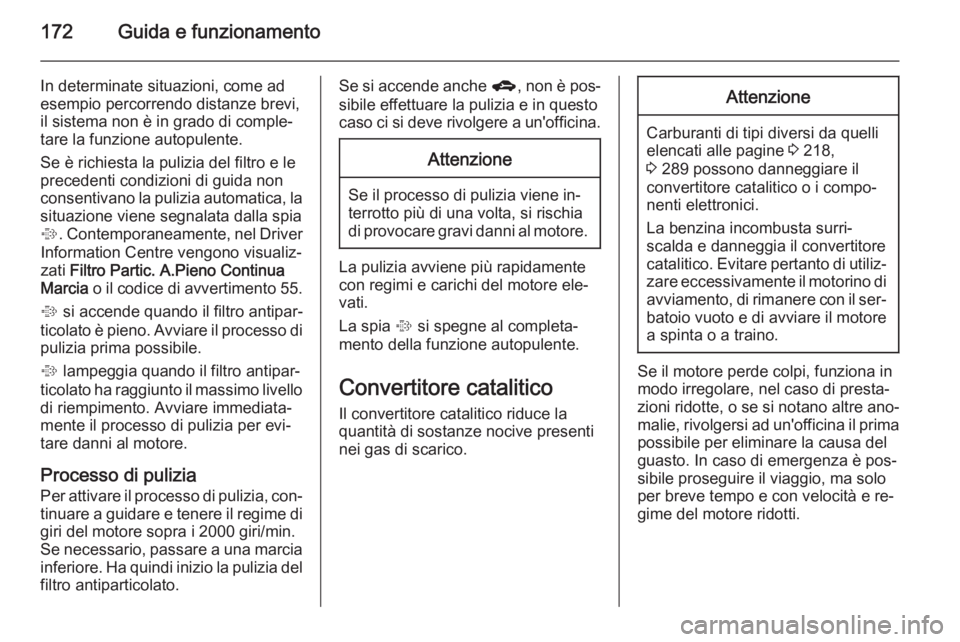

172Guida e funzionamento
In determinate situazioni, come ad
esempio percorrendo distanze brevi,
il sistema non è in grado di comple‐
tare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata dalla spia
% . Contemporaneamente, nel Driver
Information Centre vengono visualiz‐
zati Filtro Partic. A.Pieno Continua
Marcia o il codice di avvertimento 55 .
% si accende quando il filtro antipar‐
ticolato è pieno. Avviare il processo di
pulizia prima possibile.
% lampeggia quando il filtro antipar‐
ticolato ha raggiunto il massimo livello di riempimento. Avviare immediata‐
mente il processo di pulizia per evi‐
tare danni al motore.
Processo di pulizia Per attivare il processo di pulizia, con‐tinuare a guidare e tenere il regime di
giri del motore sopra i 2000 giri/min. Se necessario, passare a una marcia inferiore. Ha quindi inizio la pulizia del filtro antiparticolato.Se si accende anche g, non è pos‐
sibile effettuare la pulizia e in questo
caso ci si deve rivolgere a un'officina.Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Convertitore catalitico Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.
Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 218,
3 289 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.

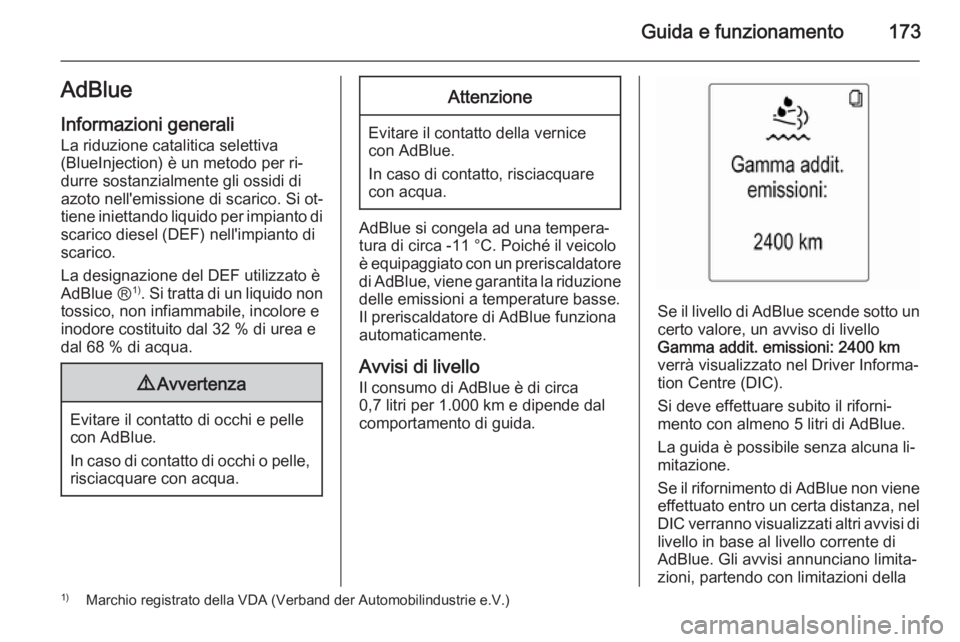

Guida e funzionamento173AdBlueInformazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di
scarico diesel (DEF) nell'impianto di
scarico.
La designazione del DEF utilizzato è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1.000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un
certo valore, un avviso di livello
Gamma addit. emissioni: 2400 km
verrà visualizzato nel Driver Informa‐ tion Centre (DIC).
Si deve effettuare subito il riforni‐
mento con almeno 5 litri di AdBlue.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene
effettuato entro un certa distanza, nel DIC verranno visualizzati altri avvisi di livello in base al livello corrente di
AdBlue. Gli avvisi annunciano limita‐
zioni, partendo con limitazioni della
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.)

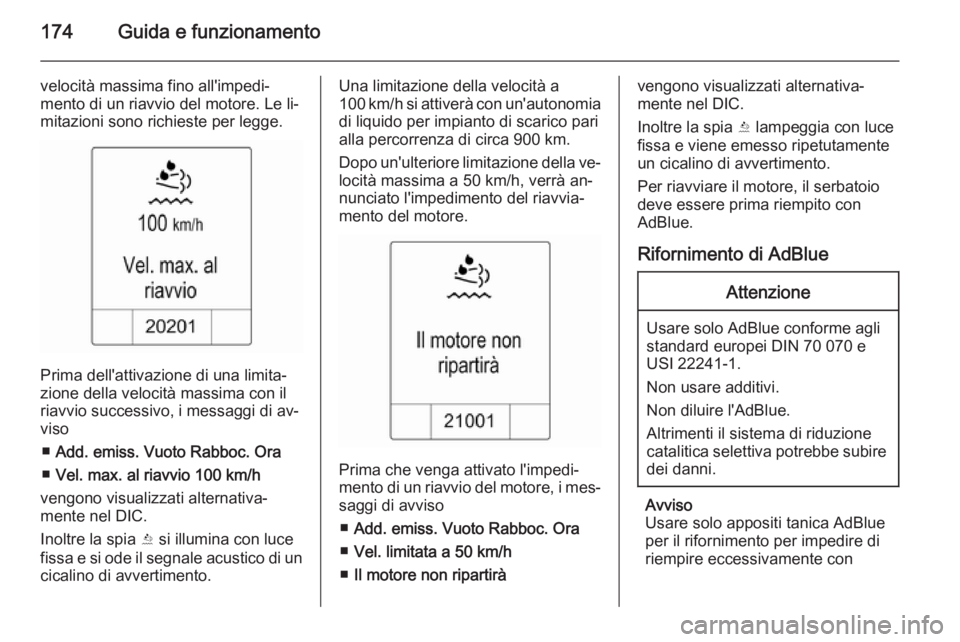

174Guida e funzionamento
velocità massima fino all'impedi‐
mento di un riavvio del motore. Le li‐
mitazioni sono richieste per legge.
Prima dell'attivazione di una limita‐
zione della velocità massima con il
riavvio successivo, i messaggi di av‐ viso
■ Add. emiss. Vuoto Rabboc. Ora
■ Vel. max. al riavvio 100 km/h
vengono visualizzati alternativa‐
mente nel DIC.
Inoltre la spia Y si illumina con luce
fissa e si ode il segnale acustico di un
cicalino di avvertimento.
Una limitazione della velocità a
100 km/h si attiverà con un'autonomia di liquido per impianto di scarico pari
alla percorrenza di circa 900 km.
Dopo un'ulteriore limitazione della ve‐
locità massima a 50 km/h, verrà an‐
nunciato l'impedimento del riavvia‐
mento del motore.
Prima che venga attivato l'impedi‐
mento di un riavvio del motore, i mes‐
saggi di avviso
■ Add. emiss. Vuoto Rabboc. Ora
■ Vel. limitata a 50 km/h
■ Il motore non ripartirà
vengono visualizzati alternativa‐
mente nel DIC.
Inoltre la spia Y lampeggia con luce
fissa e viene emesso ripetutamente
un cicalino di avvertimento.
Per riavviare il motore, il serbatoio
deve essere prima riempito con
AdBlue.
Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con

Guida e funzionamento175
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nel tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐ trebbe non essere rilevato dal si‐
stema.
Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In tal caso, par‐ cheggiare il veicolo in un'area con
una temperatura ambiente supe‐
riore fino a quando AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐ niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐
tellino del tappo di rifornimento del
carburante.
Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐ sere aperto solo se il veicolo è sbloc‐
cato.
1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.
3. Tirare lo sportellino di rifornimento
carburante nell'incavo e aprire
3 222.
4. Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire il tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sul bocchettone di ri‐ fornimento.
7. Sollevare il tanica fino a quando è
vuoto.
8. Svitare il tubo flessibile dal boc‐ chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.

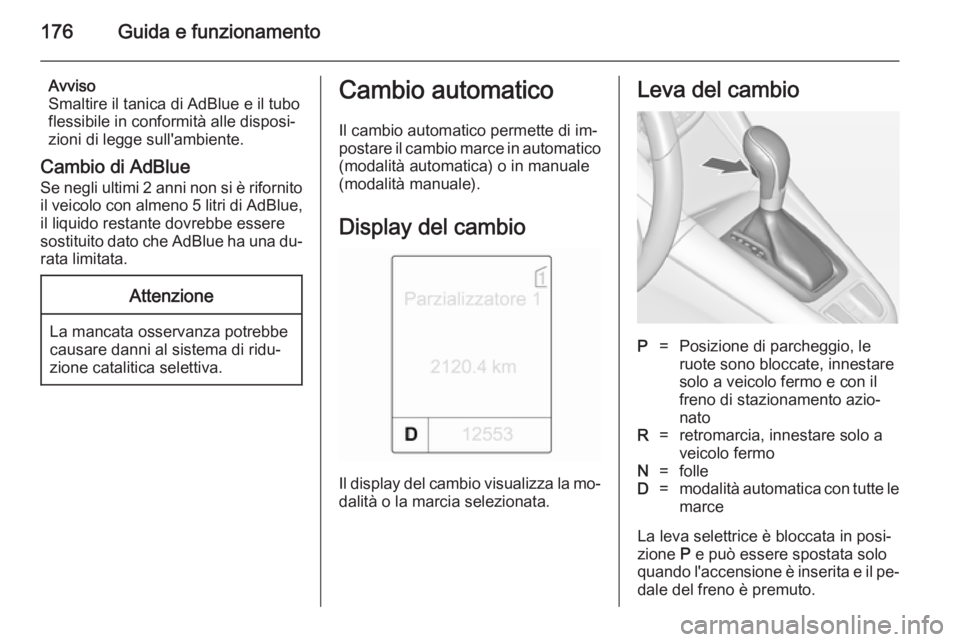

176Guida e funzionamento
Avviso
Smaltire il tanica di AdBlue e il tubo
flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni non si è rifornito
il veicolo con almeno 5 litri di AdBlue, il liquido restante dovrebbe esseresostituito dato che AdBlue ha una du‐
rata limitata.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
Leva del cambioP=Posizione di parcheggio, le
ruote sono bloccate, innestare
solo a veicolo fermo e con il
freno di stazionamento azio‐
natoR=retromarcia, innestare solo a
veicolo fermoN=folleD=modalità automatica con tutte le
marce
La leva selettrice è bloccata in posi‐
zione P e può essere spostata solo
quando l'accensione è inserita e il pe‐ dale del freno è premuto.

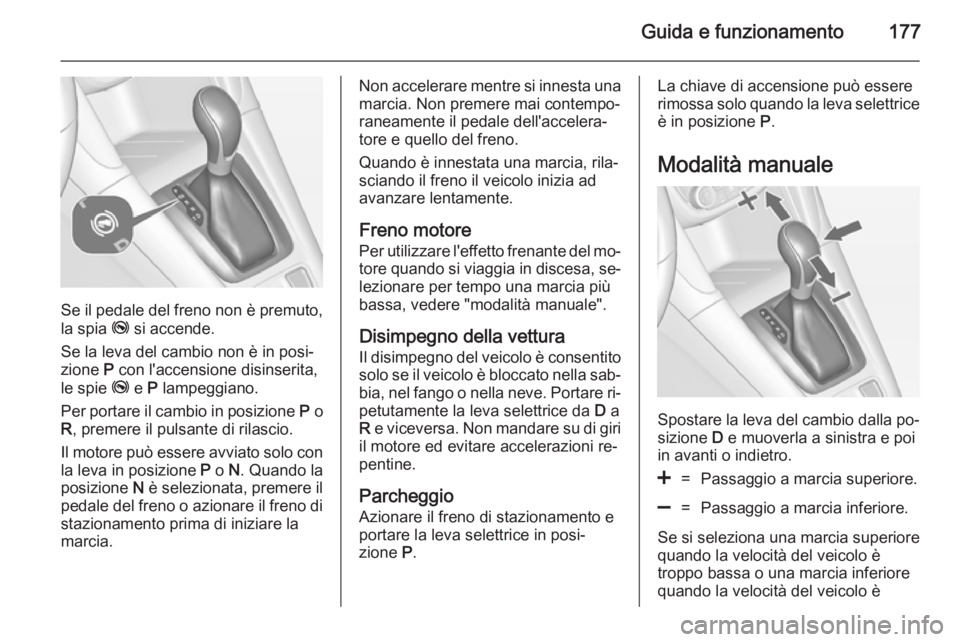

Guida e funzionamento177
Se il pedale del freno non è premuto,la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
le spie j e P lampeggiano.
Per portare il cambio in posizione P o
R , premere il pulsante di rilascio.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di stazionamento prima di iniziare la
marcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore
Per utilizzare l'effetto frenante del mo‐
tore quando si viaggia in discesa, se‐
lezionare per tempo una marcia più bassa, vedere "modalità manuale".
Disimpegno della vettura
Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nella sab‐ bia, nel fango o nella neve. Portare ri‐petutamente la leva selettrice da D a
R e viceversa. Non mandare su di giri
il motore ed evitare accelerazioni re‐ pentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva selettrice in posi‐
zione P.La chiave di accensione può essere
rimossa solo quando la leva selettrice
è in posizione P.
Modalità manuale
Spostare la leva del cambio dalla po‐ sizione D e muoverla a sinistra e poi
in avanti o indietro.
<=Passaggio a marcia superiore.]=Passaggio a marcia inferiore.
Se si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è

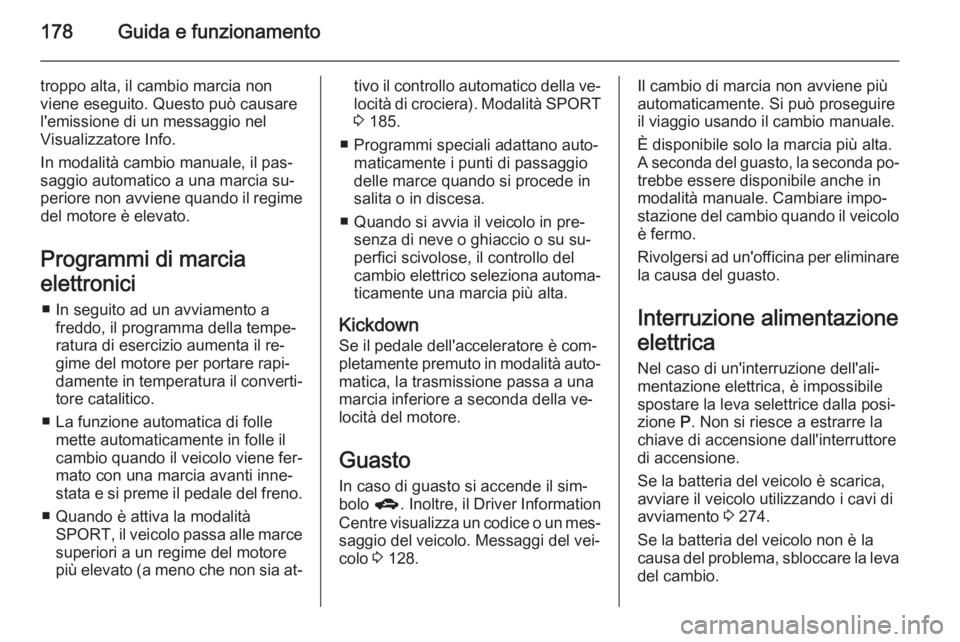

178Guida e funzionamento
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Visualizzatore Info.
In modalità cambio manuale, il pas‐
saggio automatico a una marcia su‐
periore non avviene quando il regime del motore è elevato.
Programmi di marcia
elettronici ■ In seguito ad un avviamento a freddo, il programma della tempe‐
ratura di esercizio aumenta il re‐
gime del motore per portare rapi‐
damente in temperatura il converti‐ tore catalitico.
■ La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene fer‐
mato con una marcia avanti inne‐
stata e si preme il pedale del freno.
■ Quando è attiva la modalità SPORT , il veicolo passa alle marce
superiori a un regime del motore
più elevato (a meno che non sia at‐tivo il controllo automatico della ve‐ locità di crociera). Modalità SPORT
3 185.
■ Programmi speciali adattano auto‐ maticamente i punti di passaggio
delle marce quando si procede in
salita o in discesa.
■ Quando si avvia il veicolo in pre‐ senza di neve o ghiaccio o su su‐
perfici scivolose, il controllo del
cambio elettrico seleziona automa‐ ticamente una marcia più alta.
Kickdown Se il pedale dell'acceleratore è com‐
pletamente premuto in modalità auto‐
matica, la trasmissione passa a una
marcia inferiore a seconda della ve‐
locità del motore.
Guasto
In caso di guasto si accende il sim‐ bolo g. Inoltre, il Driver Information
Centre visualizza un codice o un mes‐
saggio del veicolo. Messaggi del vei‐
colo 3 128.Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda po‐
trebbe essere disponibile anche in
modalità manuale. Cambiare impo‐
stazione del cambio quando il veicolo
è fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazione
elettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva selettrice dalla posi‐
zione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 274.
Se la batteria del veicolo non è la
causa del problema, sbloccare la leva del cambio.
