OPEL ZAFIRA C 2014.5 Manuale di uso e manutenzione (in Italian)

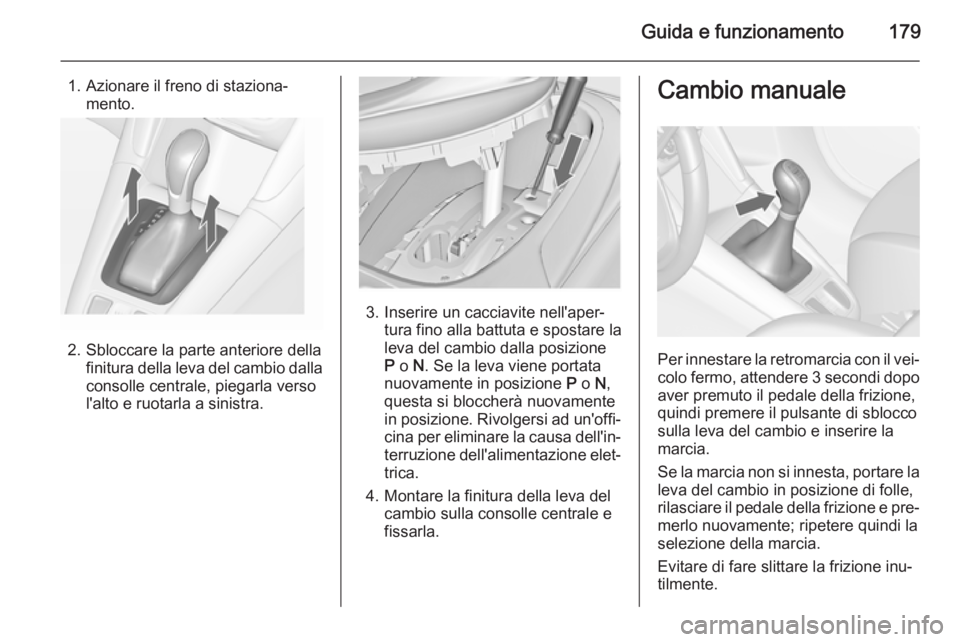

Guida e funzionamento179
1. Azionare il freno di staziona‐mento.
2. Sbloccare la parte anteriore della finitura della leva del cambio dalla
consolle centrale, piegarla verso
l'alto e ruotarla a sinistra.
3. Inserire un cacciavite nell'aper‐ tura fino alla battuta e spostare la
leva del cambio dalla posizione
P o N. Se la leva viene portata
nuovamente in posizione P o N,
questa si bloccherà nuovamente
in posizione. Rivolgersi ad un'offi‐ cina per eliminare la causa dell'in‐
terruzione dell'alimentazione elet‐ trica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.
Cambio manuale
Per innestare la retromarcia con il vei‐ colo fermo, attendere 3 secondi dopo aver premuto il pedale della frizione,
quindi premere il pulsante di sblocco
sulla leva del cambio e inserire la
marcia.
Se la marcia non si innesta, portare la
leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐ merlo nuovamente; ripetere quindi la
selezione della marcia.
Evitare di fare slittare la frizione inu‐
tilmente.

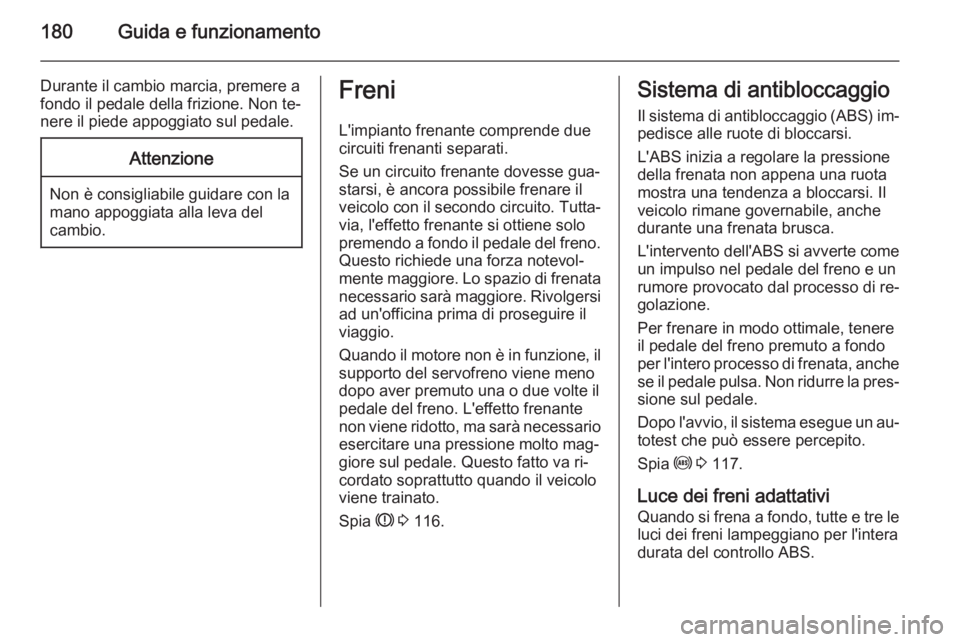

180Guida e funzionamento
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non te‐
nere il piede appoggiato sul pedale.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐
starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐
via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno. Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi
ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante non viene ridotto, ma sarà necessario esercitare una pressione molto mag‐
giore sul pedale. Questo fatto va ri‐
cordato soprattutto quando il veicolo
viene trainato.
Spia R 3 116.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 117.
Luce dei freni adattativi
Quando si frena a fondo, tutte e tre le
luci dei freni lampeggiano per l'intera
durata del controllo ABS.

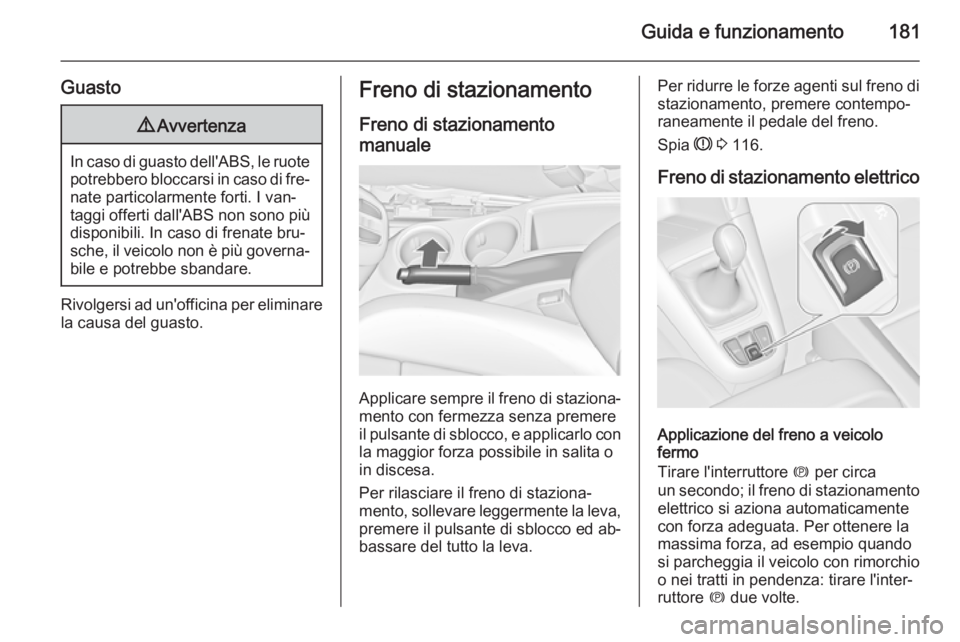

Guida e funzionamento181
Guasto9Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
Freno di stazionamento
manuale
Applicare sempre il freno di staziona‐
mento con fermezza senza premere
il pulsante di sblocco, e applicarlo con la maggior forza possibile in salita o
in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la leva,
premere il pulsante di sblocco ed ab‐
bassare del tutto la leva.
Per ridurre le forze agenti sul freno di stazionamento, premere contempo‐
raneamente il pedale del freno.
Spia R 3 116.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
Tirare l'interruttore m per circa
un secondo; il freno di stazionamento
elettrico si aziona automaticamente con forza adeguata. Per ottenere la
massima forza, ad esempio quando
si parcheggia il veicolo con rimorchio o nei tratti in pendenza: tirare l'inter‐
ruttore m due volte.

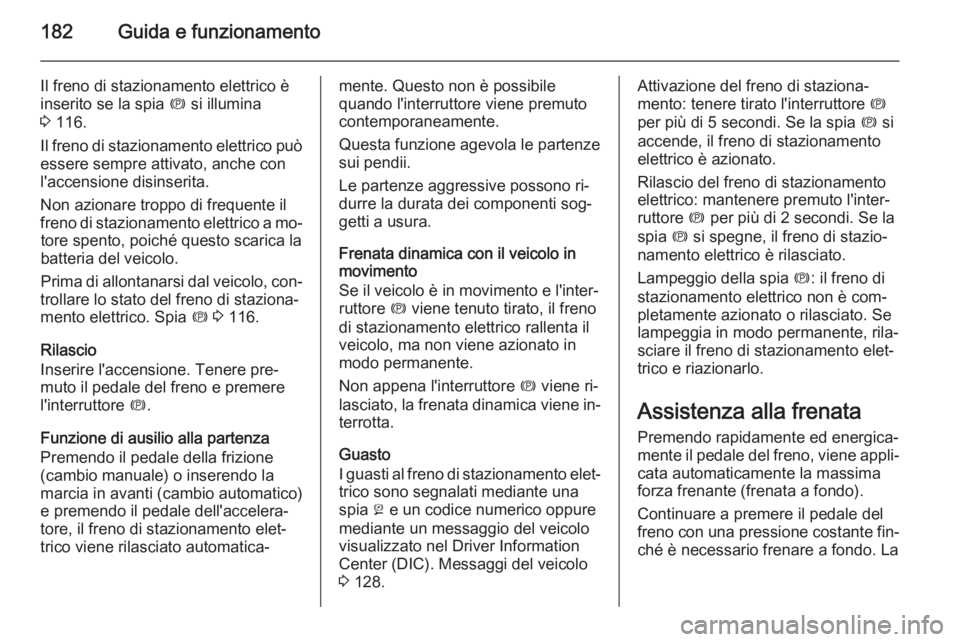

182Guida e funzionamento
Il freno di stazionamento elettrico è
inserito se la spia m si illumina
3 116.
Il freno di stazionamento elettrico può essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a mo‐ tore spento, poiché questo scarica la
batteria del veicolo.
Prima di allontanarsi dal veicolo, con‐
trollare lo stato del freno di staziona‐
mento elettrico. Spia m 3 116.
Rilascio
Inserire l'accensione. Tenere pre‐
muto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza Premendo il pedale della frizione
(cambio manuale) o inserendo la
marcia in avanti (cambio automatico)
e premendo il pedale dell'accelera‐
tore, il freno di stazionamento elet‐
trico viene rilasciato automatica‐mente. Questo non è possibile
quando l'interruttore viene premuto
contemporaneamente.
Questa funzione agevola le partenze
sui pendii.
Le partenze aggressive possono ri‐
durre la durata dei componenti sog‐
getti a usura.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐
ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.
Non appena l'interruttore m viene ri‐
lasciato, la frenata dinamica viene in‐
terrotta.
Guasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un codice numerico oppure
mediante un messaggio del veicolo
visualizzato nel Driver Information
Center (DIC). Messaggi del veicolo
3 128.Attivazione del freno di staziona‐
mento: tenere tirato l'interruttore m
per più di 5 secondi. Se la spia m si
accende, il freno di stazionamento
elettrico è azionato.
Rilascio del freno di stazionamento
elettrico: mantenere premuto l'inter‐
ruttore m per più di 2 secondi. Se la
spia m si spegne, il freno di stazio‐
namento elettrico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è com‐
pletamente azionato o rilasciato. Se
lampeggia in modo permanente, rila‐
sciare il freno di stazionamento elet‐
trico e riazionarlo.
Assistenza alla frenata Premendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante (frenata a fondo).
Continuare a premere il pedale del
freno con una pressione costante fin‐ ché è necessario frenare a fondo. La

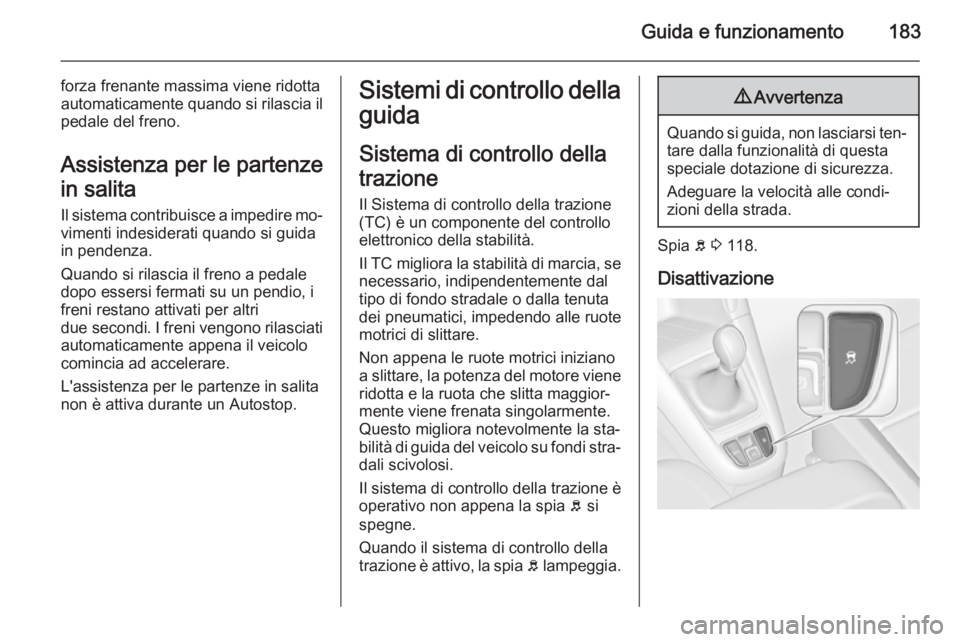

Guida e funzionamento183
forza frenante massima viene ridotta
automaticamente quando si rilascia il pedale del freno.
Assistenza per le partenze
in salita Il sistema contribuisce a impedire mo‐vimenti indesiderati quando si guida
in pendenza.
Quando si rilascia il freno a pedale
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi . I freni vengono rilasciati
automaticamente appena il veicolo
comincia ad accelerare.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.Sistemi di controllo della
guida
Sistema di controllo della
trazione
Il Sistema di controllo della trazione
(TC) è un componente del controllo
elettronico della stabilità.
Il TC migliora la stabilità di marcia, se necessario, indipendentemente dal
tipo di fondo stradale o dalla tenuta
dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐
dali scivolosi.
Il sistema di controllo della trazione è
operativo non appena la spia b si
spegne.
Quando il sistema di controllo della
trazione è attivo, la spia b lampeggia.9 Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 118.
Disattivazione

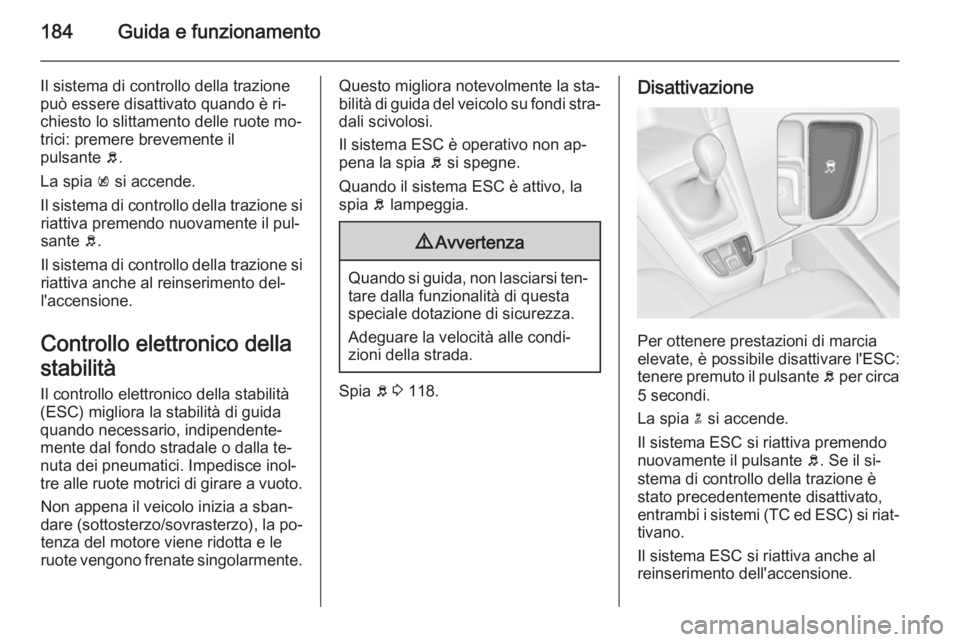

184Guida e funzionamento
Il sistema di controllo della trazione
può essere disattivato quando è ri‐
chiesto lo slittamento delle ruote mo‐
trici: premere brevemente il
pulsante b.
La spia k si accende.
Il sistema di controllo della trazione si riattiva premendo nuovamente il pul‐sante b.
Il sistema di controllo della trazione si
riattiva anche al reinserimento del‐
l'accensione.
Controllo elettronico della
stabilità Il controllo elettronico della stabilità
(ESC) migliora la stabilità di guida
quando necessario, indipendente‐
mente dal fondo stradale o dalla te‐
nuta dei pneumatici. Impedisce inol‐
tre alle ruote motrici di girare a vuoto.
Non appena il veicolo inizia a sban‐
dare (sottosterzo/sovrasterzo), la po‐
tenza del motore viene ridotta e le
ruote vengono frenate singolarmente.Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐
dali scivolosi.
Il sistema ESC è operativo non ap‐ pena la spia b si spegne.
Quando il sistema ESC è attivo, la
spia b lampeggia.9 Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 118.
Disattivazione
Per ottenere prestazioni di marcia
elevate, è possibile disattivare l'ESC:
tenere premuto il pulsante b per circa
5 secondi.
La spia n si accende.
Il sistema ESC si riattiva premendo
nuovamente il pulsante b. Se il si‐
stema di controllo della trazione è
stato precedentemente disattivato, entrambi i sistemi (TC ed ESC) si riat‐ tivano.
Il sistema ESC si riattiva anche al
reinserimento dell'accensione.

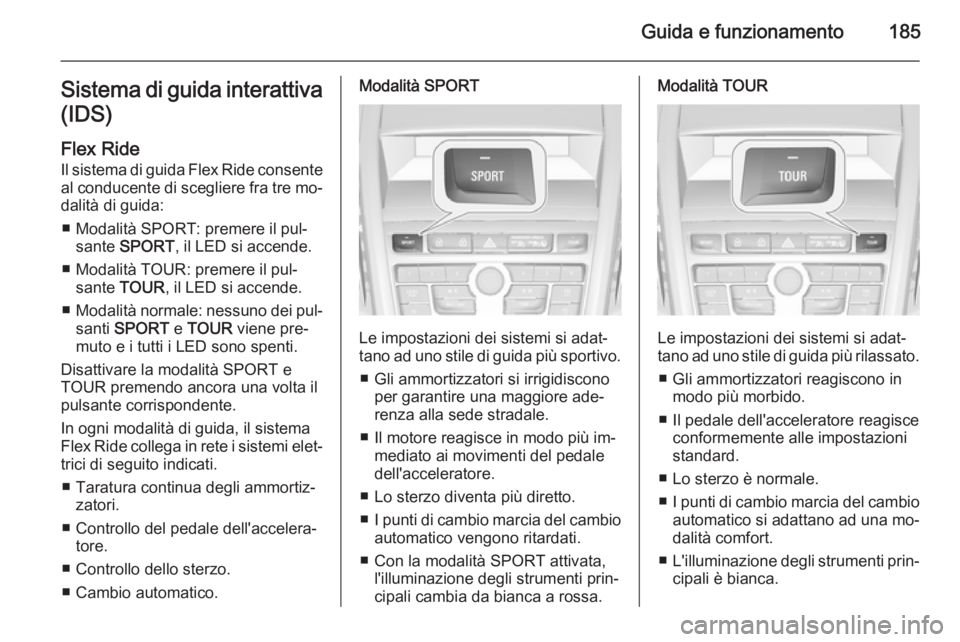

Guida e funzionamento185Sistema di guida interattiva(IDS)
Flex Ride
Il sistema di guida Flex Ride consente al conducente di scegliere fra tre mo‐
dalità di guida:
■ Modalità SPORT: premere il pul‐ sante SPORT , il LED si accende.
■ Modalità TOUR: premere il pul‐ sante TOUR , il LED si accende.
■ Modalità normale: nessuno dei pul‐
santi SPORT e TOUR viene pre‐
muto e i tutti i LED sono spenti.
Disattivare la modalità SPORT e
TOUR premendo ancora una volta il
pulsante corrispondente.
In ogni modalità di guida, il sistema
Flex Ride collega in rete i sistemi elet‐ trici di seguito indicati.
■ Taratura continua degli ammortiz‐ zatori.
■ Controllo del pedale dell'accelera‐ tore.
■ Controllo dello sterzo.
■ Cambio automatico.Modalità SPORT
Le impostazioni dei sistemi si adat‐
tano ad uno stile di guida più sportivo.
■ Gli ammortizzatori si irrigidiscono per garantire una maggiore ade‐
renza alla sede stradale.
■ Il motore reagisce in modo più im‐ mediato ai movimenti del pedale
dell'acceleratore.
■ Lo sterzo diventa più diretto.
■ I punti di cambio marcia del cambio
automatico vengono ritardati.
■ Con la modalità SPORT attivata, l'illuminazione degli strumenti prin‐
cipali cambia da bianca a rossa.
Modalità TOUR
Le impostazioni dei sistemi si adat‐
tano ad uno stile di guida più rilassato.
■ Gli ammortizzatori reagiscono in modo più morbido.
■ Il pedale dell'acceleratore reagisce conformemente alle impostazionistandard.
■ Lo sterzo è normale.
■ I punti di cambio marcia del cambio
automatico si adattano ad una mo‐
dalità comfort.
■ L'illuminazione degli strumenti prin‐
cipali è bianca.

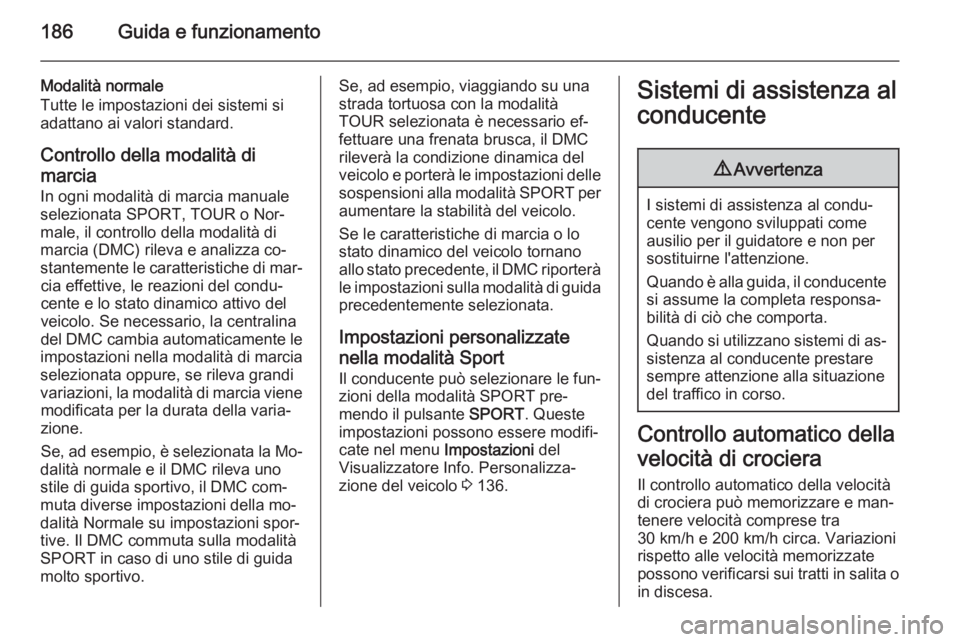

186Guida e funzionamento
Modalità normale
Tutte le impostazioni dei sistemi si
adattano ai valori standard.
Controllo della modalità di
marcia
In ogni modalità di marcia manuale
selezionata SPORT, TOUR o Nor‐
male, il controllo della modalità di
marcia (DMC) rileva e analizza co‐
stantemente le caratteristiche di mar‐ cia effettive, le reazioni del condu‐
cente e lo stato dinamico attivo del
veicolo. Se necessario, la centralina
del DMC cambia automaticamente le
impostazioni nella modalità di marcia
selezionata oppure, se rileva grandi
variazioni, la modalità di marcia viene modificata per la durata della varia‐
zione.
Se, ad esempio, è selezionata la Mo‐
dalità normale e il DMC rileva uno
stile di guida sportivo, il DMC com‐
muta diverse impostazioni della mo‐
dalità Normale su impostazioni spor‐
tive. Il DMC commuta sulla modalità
SPORT in caso di uno stile di guida
molto sportivo.Se, ad esempio, viaggiando su una
strada tortuosa con la modalità
TOUR selezionata è necessario ef‐
fettuare una frenata brusca, il DMC
rileverà la condizione dinamica del
veicolo e porterà le impostazioni delle sospensioni alla modalità SPORT per
aumentare la stabilità del veicolo.
Se le caratteristiche di marcia o lo
stato dinamico del veicolo tornano
allo stato precedente, il DMC riporterà le impostazioni sulla modalità di guida
precedentemente selezionata.
Impostazioni personalizzate
nella modalità Sport
Il conducente può selezionare le fun‐ zioni della modalità SPORT pre‐
mendo il pulsante SPORT. Queste
impostazioni possono essere modifi‐ cate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.Sistemi di assistenza al
conducente9 Avvertenza
I sistemi di assistenza al condu‐
cente vengono sviluppati come ausilio per il guidatore e non per
sostituirne l'attenzione.
Quando è alla guida, il conducente si assume la completa responsa‐
bilità di ciò che comporta.
Quando si utilizzano sistemi di as‐
sistenza al conducente prestare
sempre attenzione alla situazione
del traffico in corso.
Controllo automatico della
velocità di crociera
Il controllo automatico della velocità
di crociera può memorizzare e man‐
tenere velocità comprese tra
30 km/h e 200 km/h circa. Variazioni
rispetto alle velocità memorizzate
possono verificarsi sui tratti in salita o
in discesa.

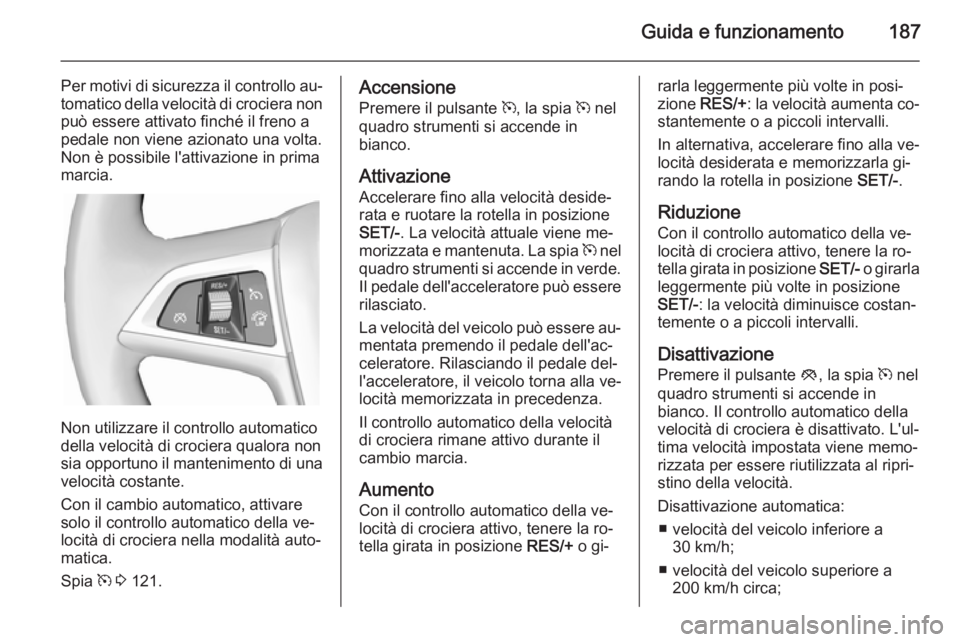

Guida e funzionamento187
Per motivi di sicurezza il controllo au‐tomatico della velocità di crociera non
può essere attivato finché il freno a pedale non viene azionato una volta.
Non è possibile l'attivazione in prima
marcia.
Non utilizzare il controllo automatico
della velocità di crociera qualora non
sia opportuno il mantenimento di una
velocità costante.
Con il cambio automatico, attivare
solo il controllo automatico della ve‐
locità di crociera nella modalità auto‐
matica.
Spia m 3 121.
Accensione
Premere il pulsante m, la spia m nel
quadro strumenti si accende in
bianco.
AttivazioneAccelerare fino alla velocità deside‐
rata e ruotare la rotella in posizione
SET/- . La velocità attuale viene me‐
morizzata e mantenuta. La spia m nel
quadro strumenti si accende in verde. Il pedale dell'acceleratore può essere rilasciato.
La velocità del veicolo può essere au‐
mentata premendo il pedale dell'ac‐ celeratore. Rilasciando il pedale del‐
l'acceleratore, il veicolo torna alla ve‐
locità memorizzata in precedenza.
Il controllo automatico della velocità
di crociera rimane attivo durante il
cambio marcia.
Aumento
Con il controllo automatico della ve‐
locità di crociera attivo, tenere la ro‐
tella girata in posizione RES/+ o gi‐rarla leggermente più volte in posi‐
zione RES/+ : la velocità aumenta co‐
stantemente o a piccoli intervalli.
In alternativa, accelerare fino alla ve‐
locità desiderata e memorizzarla gi‐
rando la rotella in posizione SET/-.
Riduzione
Con il controllo automatico della ve‐
locità di crociera attivo, tenere la ro‐
tella girata in posizione SET/- o girarla
leggermente più volte in posizione
SET/- : la velocità diminuisce costan‐
temente o a piccoli intervalli.
Disattivazione Premere il pulsante y, la spia m nel
quadro strumenti si accende in
bianco. Il controllo automatico della
velocità di crociera è disattivato. L'ul‐
tima velocità impostata viene memo‐
rizzata per essere riutilizzata al ripri‐
stino della velocità.
Disattivazione automatica: ■ velocità del veicolo inferiore a 30 km/h;
■ velocità del veicolo superiore a 200 km/h circa;

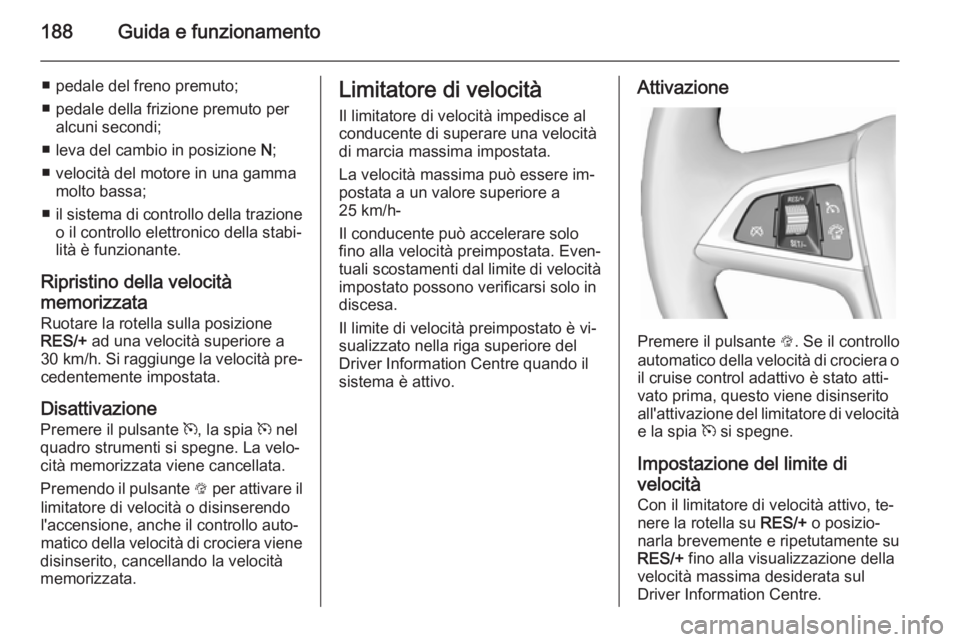

188Guida e funzionamento
■ pedale del freno premuto;
■ pedale della frizione premuto per alcuni secondi;
■ leva del cambio in posizione N;
■ velocità del motore in una gamma molto bassa;
■ il sistema di controllo della trazione
o il controllo elettronico della stabi‐
lità è funzionante.
Ripristino della velocità memorizzata Ruotare la rotella sulla posizioneRES/+ ad una velocità superiore a
30 km/h . Si raggiunge la velocità pre‐
cedentemente impostata.
Disattivazione
Premere il pulsante m, la spia m nel
quadro strumenti si spegne. La velo‐
cità memorizzata viene cancellata.
Premendo il pulsante L per attivare il
limitatore di velocità o disinserendo
l'accensione, anche il controllo auto‐
matico della velocità di crociera viene
disinserito, cancellando la velocità
memorizzata.Limitatore di velocità
Il limitatore di velocità impedisce al
conducente di superare una velocità di marcia massima impostata.
La velocità massima può essere im‐
postata a un valore superiore a
25 km/h-
Il conducente può accelerare solo
fino alla velocità preimpostata. Even‐
tuali scostamenti dal limite di velocità
impostato possono verificarsi solo in
discesa.
Il limite di velocità preimpostato è vi‐
sualizzato nella riga superiore del
Driver Information Centre quando il
sistema è attivo.Attivazione
Premere il pulsante L. Se il controllo
automatico della velocità di crociera o
il cruise control adattivo è stato atti‐ vato prima, questo viene disinserito
all'attivazione del limitatore di velocità e la spia m si spegne.
Impostazione del limite di
velocità
Con il limitatore di velocità attivo, te‐
nere la rotella su RES/+ o posizio‐
narla brevemente e ripetutamente su
RES/+ fino alla visualizzazione della
velocità massima desiderata sul
Driver Information Centre.
