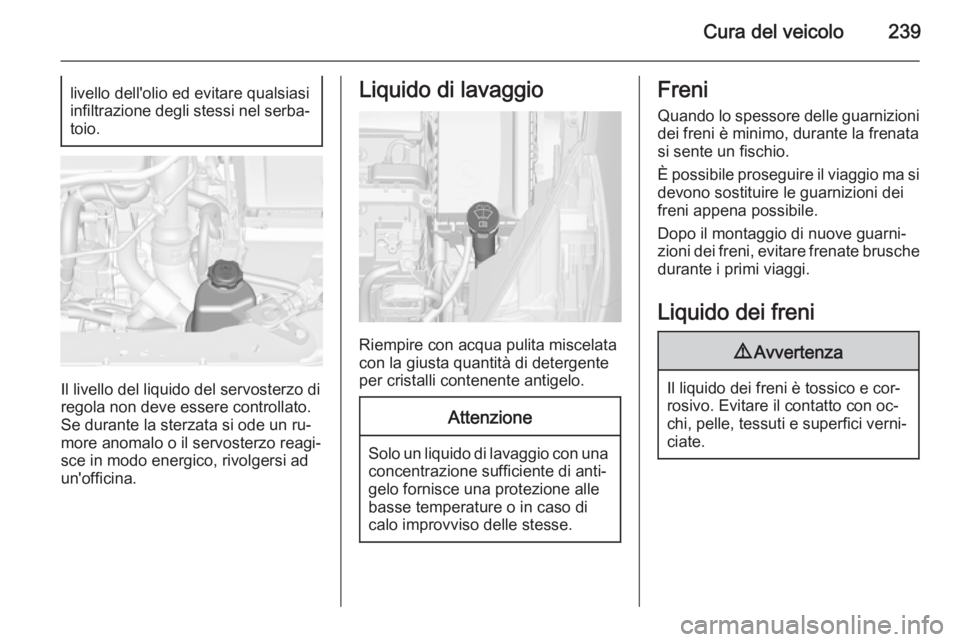

Cura del veicolo239livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐ toio.
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si ode un ru‐
more anomalo o il servosterzo reagi‐
sce in modo energico, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di detergente
per cristalli contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Quando lo spessore delle guarnizioni dei freni è minimo, durante la frenatasi sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

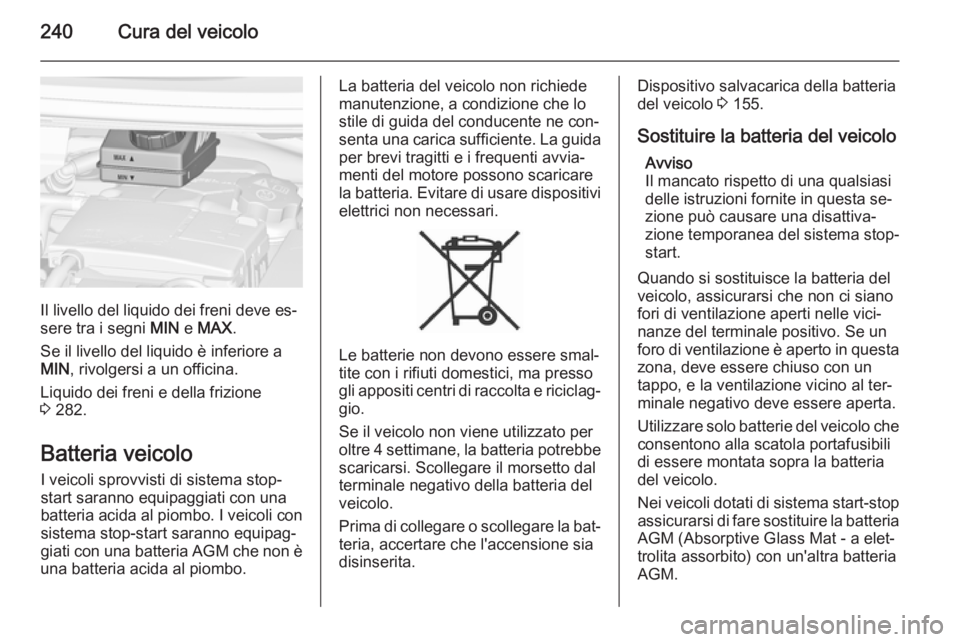

240Cura del veicolo
Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 282.
Batteria veicolo I veicoli sprovvisti di sistema stop-
start saranno equipaggiati con una batteria acida al piombo. I veicoli con
sistema stop-start saranno equipag‐
giati con una batteria AGM che non è
una batteria acida al piombo.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Evitare di usare dispositivi elettrici non necessari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria potrebbe scaricarsi. Scollegare il morsetto dal
terminale negativo della batteria del
veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Dispositivo salvacarica della batteria del veicolo 3 155.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.
Utilizzare solo batterie del veicolo che consentono alla scatola portafusibili
di essere montata sopra la batteria
del veicolo.
Nei veicoli dotati di sistema start-stop
assicurarsi di fare sostituire la batteria AGM (Absorptive Glass Mat - a elet‐trolita assorbito) con un'altra batteria
AGM.

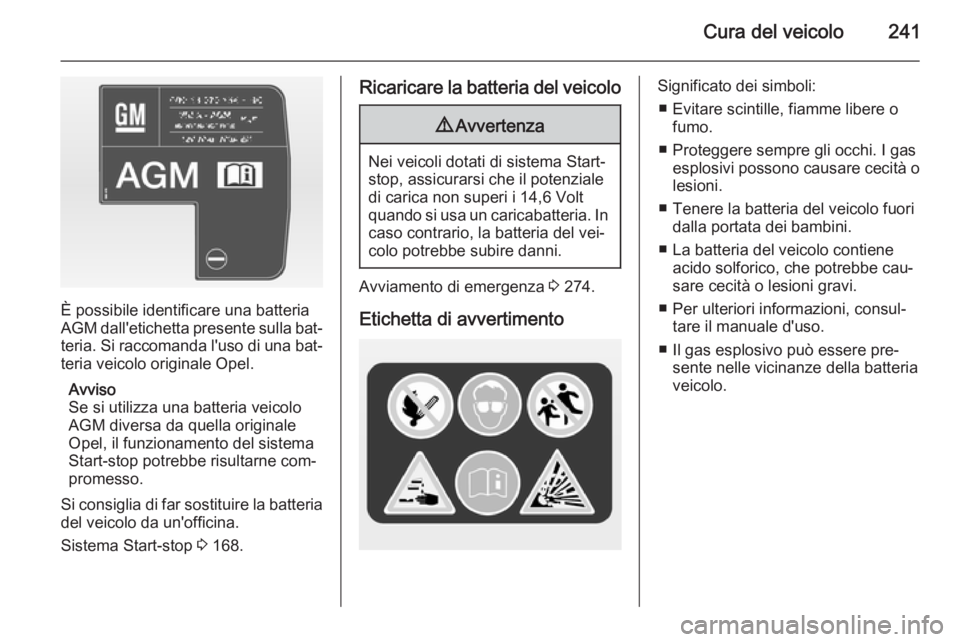

Cura del veicolo241
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne com‐
promesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 168.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
Avviamento di emergenza 3 274.
Etichetta di avvertimento
Significato dei simboli: ■ Evitare scintille, fiamme libere o fumo.
■ Proteggere sempre gli occhi. I gas esplosivi possono causare cecità o
lesioni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.
■ Per ulteriori informazioni, consul‐ tare il manuale d'uso.
■ Il gas esplosivo può essere pre‐ sente nelle vicinanze della batteria
veicolo.

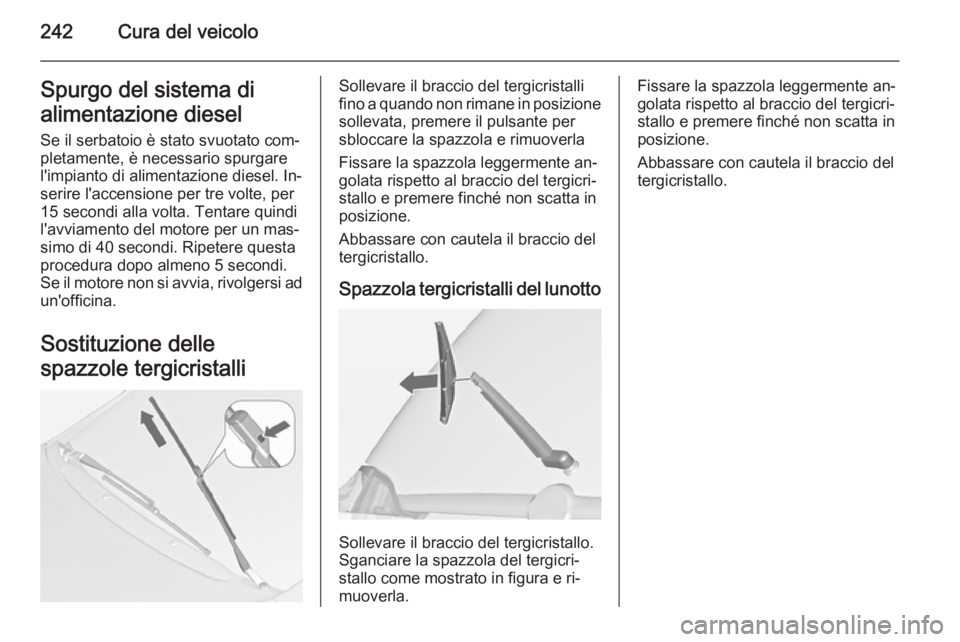

242Cura del veicoloSpurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare
l'impianto di alimentazione diesel. In‐
serire l'accensione per tre volte, per
15 secondi alla volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo almeno 5 secondi.
Se il motore non si avvia, rivolgersi ad un'officina.
Sostituzione delle
spazzole tergicristalliSollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

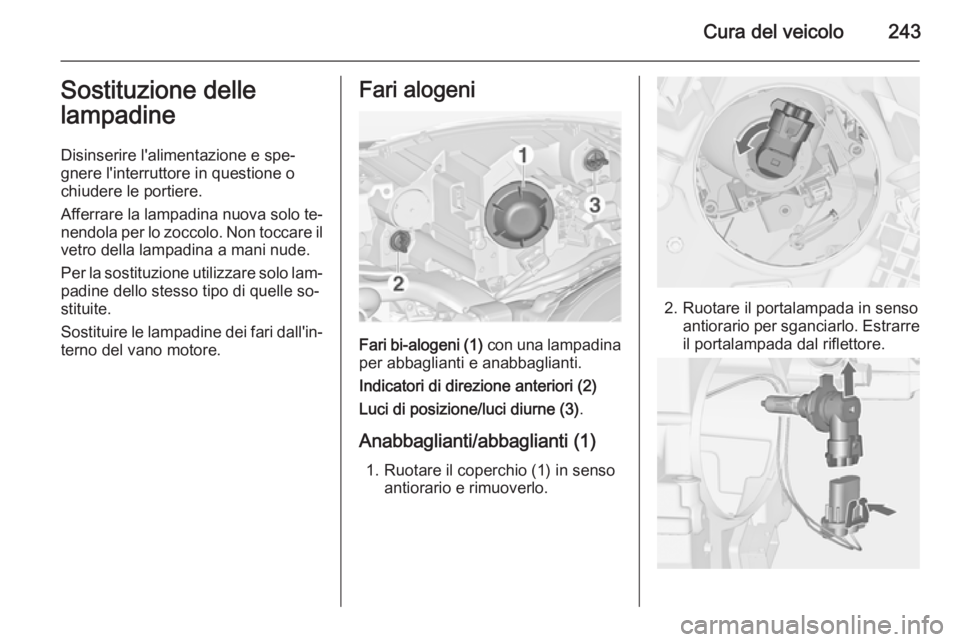

Cura del veicolo243Sostituzione dellelampadine
Disinserire l'alimentazione e spe‐
gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Indicatori di direzione anteriori (2)
Luci di posizione/luci diurne (3) .
Anabbaglianti/abbaglianti (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.

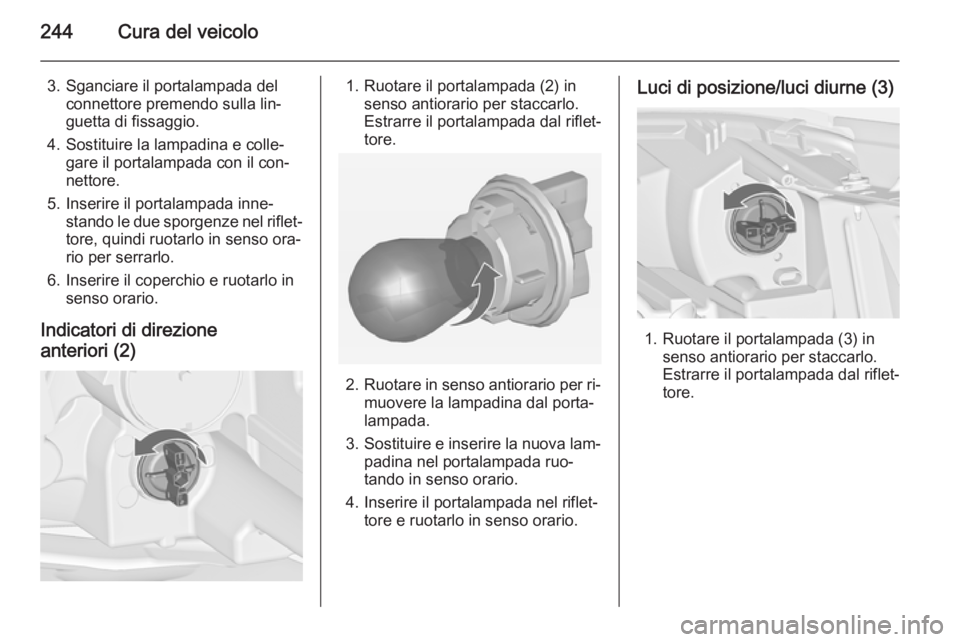

244Cura del veicolo
3. Sganciare il portalampada delconnettore premendo sulla lin‐
guetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione
anteriori (2)1. Ruotare il portalampada (2) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci di posizione/luci diurne (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.

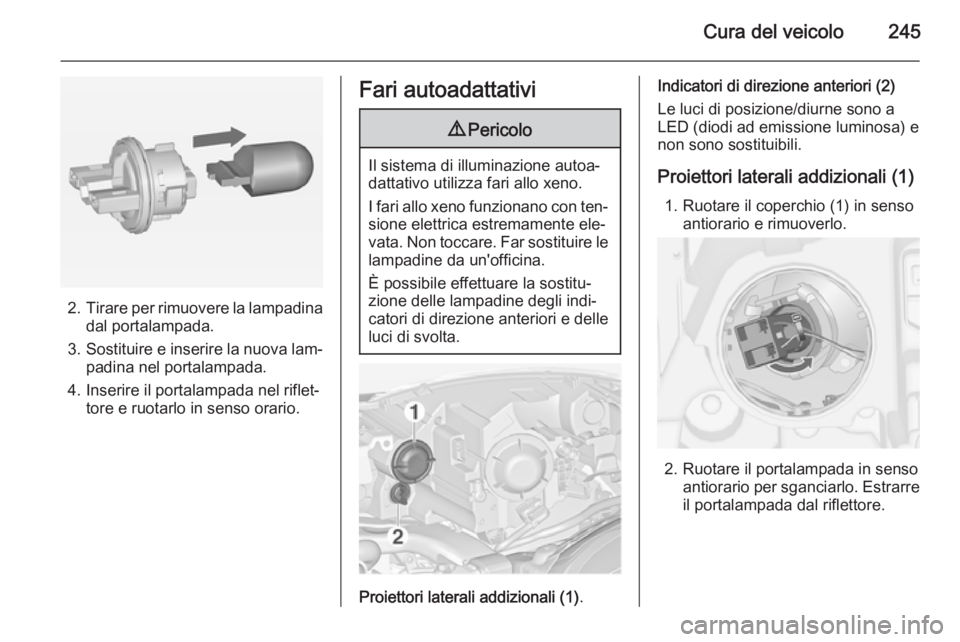

Cura del veicolo245
2.Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Proiettori laterali addizionali (1) .
Indicatori di direzione anteriori (2)
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Proiettori laterali addizionali (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.

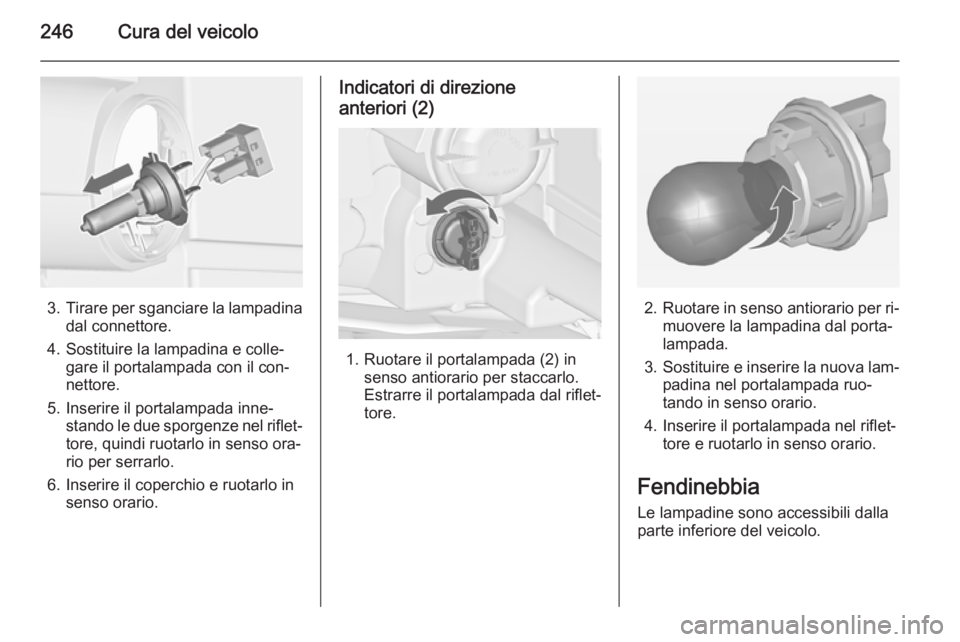

246Cura del veicolo
3.Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione
anteriori (2)
1. Ruotare il portalampada (2) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fendinebbia Le lampadine sono accessibili dallaparte inferiore del veicolo.

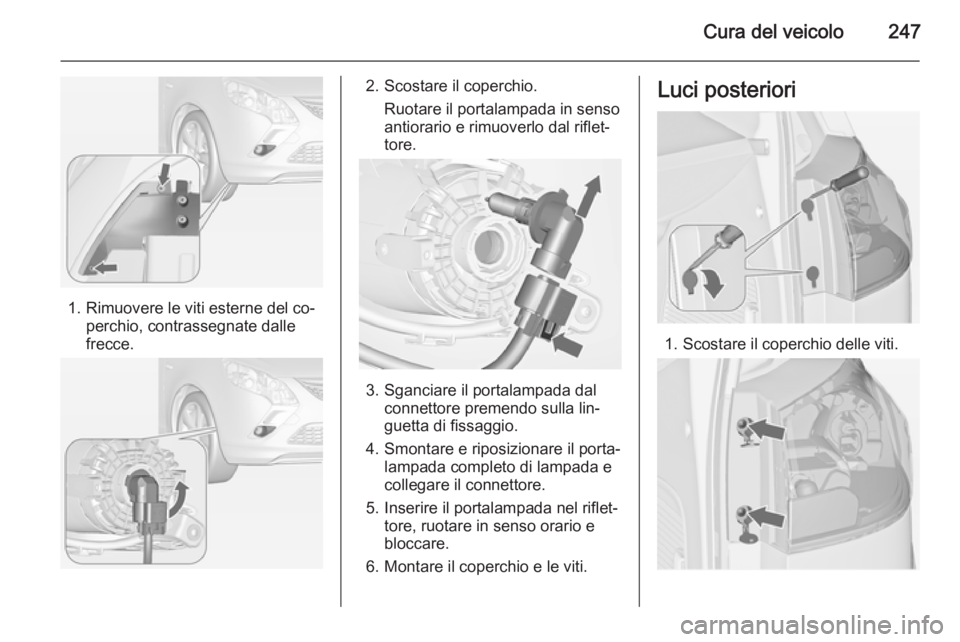

Cura del veicolo247
1. Rimuovere le viti esterne del co‐perchio, contrassegnate dalle
frecce.
2. Scostare il coperchio.
Ruotare il portalampada in sensoantiorario e rimuoverlo dal riflet‐
tore.
3. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
4. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
5. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
6. Montare il coperchio e le viti.
Luci posteriori
1. Scostare il coperchio delle viti.

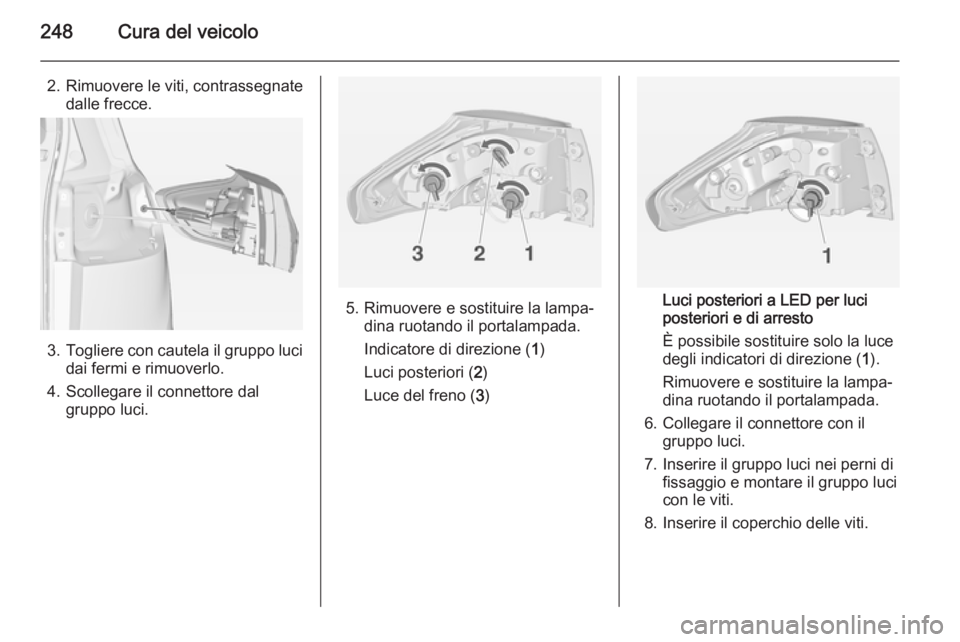

248Cura del veicolo
2. Rimuovere le viti, contrassegnatedalle frecce.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo.
4. Scollegare il connettore dal gruppo luci.
5. Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
Indicatore di direzione ( 1)
Luci posteriori ( 2)
Luce del freno ( 3)Luci posteriori a LED per luci
posteriori e di arresto
È possibile sostituire solo la luce
degli indicatori di direzione ( 1).
Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
6. Collegare il connettore con il gruppo luci.
7. Inserire il gruppo luci nei perni di fissaggio e montare il gruppo luci
con le viti.
8. Inserire il coperchio delle viti.
