OPEL ZAFIRA C 2014.5 Manuel d'utilisation (in French)

Conduite et utilisation209
Fonctionnement
Quand le véhicule passe le long d'unerangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement com‐
mence à rechercher une place de
parking adéquate. Lorsqu'une place
adéquate est trouvée, une informa‐
tion de retour visuelle s'affiche sur le
centre d'informations du conducteur
et un signal acoustique est donné.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐
cement, le système commence à
chercher un autre emplacement de
parking adéquat.
La suggestion de la place de station‐
nement du système est acceptée
quand le véhicule est arrêté par le
conducteur dans les 10 mètres après
l'émission du message Stop. Le sys‐
tème calcule le trajet optimal pour sta‐
tionner dans l'emplacement de park‐
ing. Ensuite, il guide le conducteur
dans l'emplacement en lui donnant
des instructions détaillées.
Les instructions sont :
■ une remarque si la vitesse dépasse
30 km/h ;
■ la demande d'arrêter le véhicule quand un emplacement de parking
a été détecté ;
■ le sens de la conduite pendant la manœuvre de stationnement ;
■ la position du volant pendant le sta‐
tionnement ;
■ l'affichage d'une barre de progres‐ sion pour certaines instructions.

210Conduite et utilisation
Une manœuvre de stationnement ré‐ussie est signalée par le symbole de
position de fin.
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher des places de parking du
côté passager. Pour détecter une
place de stationnement du coté du
conducteur, passer l'indicateur du
côté du conducteur.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît sur le centre d'in‐
formations du conducteur. L'indica‐
tion des messages plus importants,
pr ex. les messages du véhicule
3 128 est affichée. Après avoir con‐
firmé le message en appuyant sur le
bouton SET/CLR , les messages
d'aide au stationnement sont à nou‐
veau affichés et la manœuvre de sta‐ tionnement peut se poursuivre.
Désactivation Le système est désactivé :
■ en appuyant sur le bouton D pen‐
dant environ une seconde ;
■ en terminant avec succès la ma‐ nœuvre de stationnement ;
■ en roulant à plus de 30 km/h ;
■ en coupant le contact.La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.
Défaillance Un message apparaît dans le centre
d'informations du conducteur quand :
■ le système présente un défaut ;
■ le conducteur n'effectue pas avec succès l'ensemble de la manœuvrede parking ;
■ le système n'est pas opérationnel.

Conduite et utilisation211
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐ tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le sys‐ tème est désactivé. Appuyer sur le
bouton D pendant environ
une seconde pour activer le système et rechercher un nouvel emplace‐
ment de stationnement.
Remarques importantes
concernant les aides au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.Avertissement
Les performances du capteur peu‐ vent être dégradées par la pré‐
sence de glace ou de neige, par
ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont impliqués (p. ex. véhicules tout terrain, fourgon‐
nette, camionnette). L'identifica‐
tion d'objet dans la partie supé‐
rieure du véhicule ne peut pas être garantie.
Des objets offrant une section
transversale de réflexion fort
étroite, tels que des objets étroits
ou des matériaux souples, peu‐
vent ne pas être détectés par le
système.
L'aide au stationnement ne détec‐
tera pas des objets hors de sa
plage de détection.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
Avant d'utiliser le système avancé
d'assistance au stationnement pour
la première fois, le véhicule doit être

212Conduite et utilisation
conduit au moins pendant 40 km
pour étalonner automatiquement le système.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
■ Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐
tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.

Conduite et utilisation213
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 136.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur (DIC).
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐
ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance Occasionnellement, des alertes peu‐
vent ne pas être détectées sous des
circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 280.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur (DIC). Prendre contact avec
un atelier.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.

214Conduite et utilisation
Fonctionnement
La caméra est montée sur la poignéedu hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image qui affiche les obstacles dé‐
tectés par les capteurs arrière du sys‐
tème avancé d'assistance au station‐
nement.
Réglages d'affichage
La luminosité peut être réglée avec
les boutons haut/bas du bouton mul‐
tifonction.
Le contraste peut être réglé avec les
boutons gauche/droit du bouton mul‐
tifonction.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.

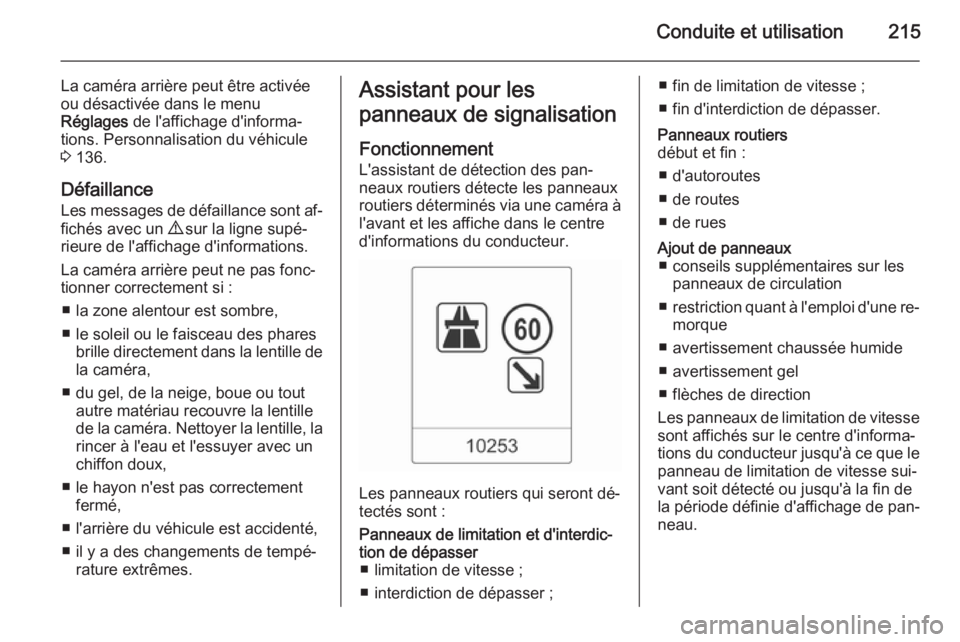

Conduite et utilisation215
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 136.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre,
■ le soleil ou le faisceau des phares brille directement dans la lentille de
la caméra,
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un
chiffon doux,
■ le hayon n'est pas correctement fermé,
■ l'arrière du véhicule est accidenté, ■ il y a des changements de tempé‐ rature extrêmes.Assistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
début et fin :
■ d'autoroutes
■ de routes
■ de ruesAjout de panneaux ■ conseils supplémentaires sur les panneaux de circulation
■ restriction quant à l'emploi d'une re‐
morque
■ avertissement chaussée humide
■ avertissement gel
■ flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de pan‐
neau.

216Conduite et utilisation
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire détecté que le système n'a
pas pu reconnaître.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau routier est effacé, par ex. à l'entrée
d'une zone urbaine. La prochaine in‐ dication de vitesse reconnue sera af‐
fichée.Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers sur le centre d'informations
du conducteur, en sélectionnant avec la roue moletée de la manette des cli‐ gnotants 3 121.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur et que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐
fiché.

Conduite et utilisation217
Après qu'une page de panneaux rou‐tiers ait été effacée par le système, le
symbole suivant est affiché :
Le contenu de la page des panneaux routiers est également effacé en rou‐
lant quand le bouton SET/CLR de la
manette des clignotants est enfoncé
plus longtemps.
Fonction de surimpression
Les panneaux de limitation de vitesse
et d'interdiction de dépasser sont af‐
fichés en surimpression sur chaque
page du centre d'informations du con‐ ducteur.La fonction de surimpression peutêtre désactivée sur la page des pan‐
neaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.

218Conduite et utilisation
Une fois que la page des réglages est
affichée, sélectionner Arrêt pour dé‐
sactiver la fonction de surimpression. Réactiver en choisissant Marche. En
mettant le contact, la fonction de sur‐
impression est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.
Défaillance
L'assistant de détection des pan‐
neaux routiers peut ne pas fonction‐
ner correctement quand :
■ la zone de pare-brise où la caméra
avant est placée n'est pas propre ;
■ les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables ;
■ les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage ;
■ les panneaux routiers sont mal in‐ stallés ou sont endommagés ;
■ les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
