OPEL ZAFIRA C 2014.5 Ohjekirja (in Finnish)

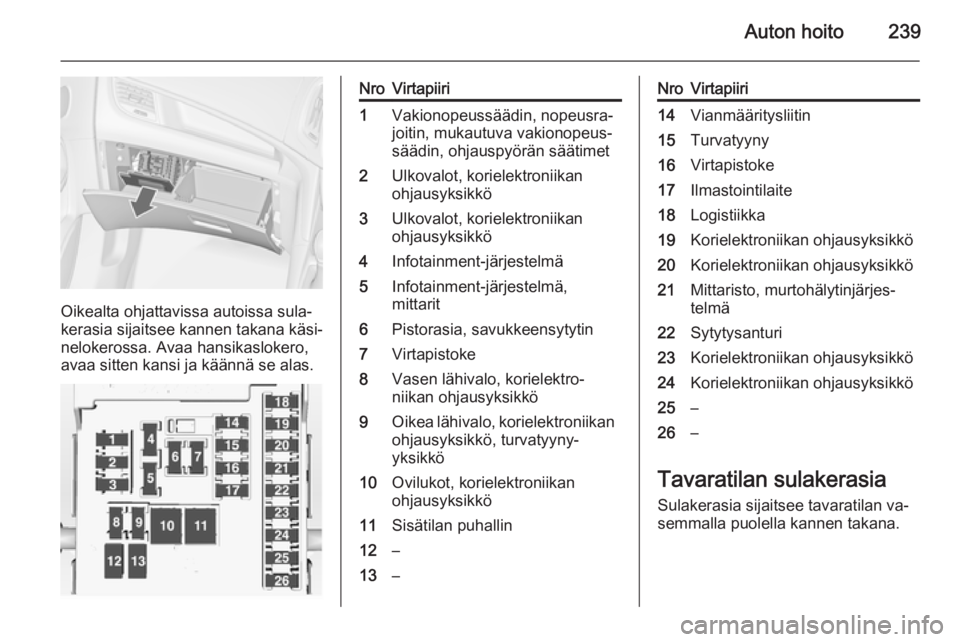

Auton hoito239
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Vakionopeussäädin, nopeusra‐
joitin, mukautuva vakionopeus‐
säädin, ohjauspyörän säätimet2Ulkovalot, korielektroniikan
ohjausyksikkö3Ulkovalot, korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Pistorasia, savukkeensytytin7Virtapistoke8Vasen lähivalo, korielektro‐
niikan ohjausyksikkö9Oikea lähivalo, korielektroniikan ohjausyksikkö, turvatyyny-
yksikkö10Ovilukot, korielektroniikan
ohjausyksikkö11Sisätilan puhallin12–13–NroVirtapiiri14Vianmääritysliitin15Turvatyyny16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo, murtohälytinjärjes‐
telmä22Sytytysanturi23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26–

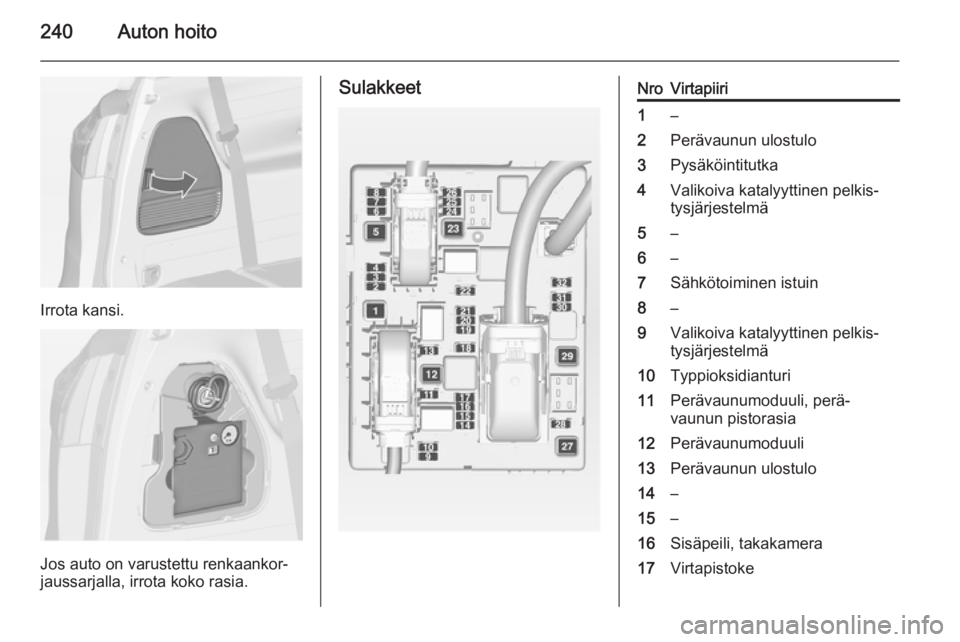

Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.

240Auton hoito
Irrota kansi.
Jos auto on varustettu renkaankor‐
jaussarjalla, irrota koko rasia.
SulakkeetNroVirtapiiri1–2Perävaunun ulostulo3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐ tysjärjestelmä5–6–7Sähkötoiminen istuin8–9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Typpioksidianturi11Perävaunumoduuli, perä‐
vaunun pistorasia12Perävaunumoduuli13Perävaunun ulostulo14–15–16Sisäpeili, takakamera17Virtapistoke

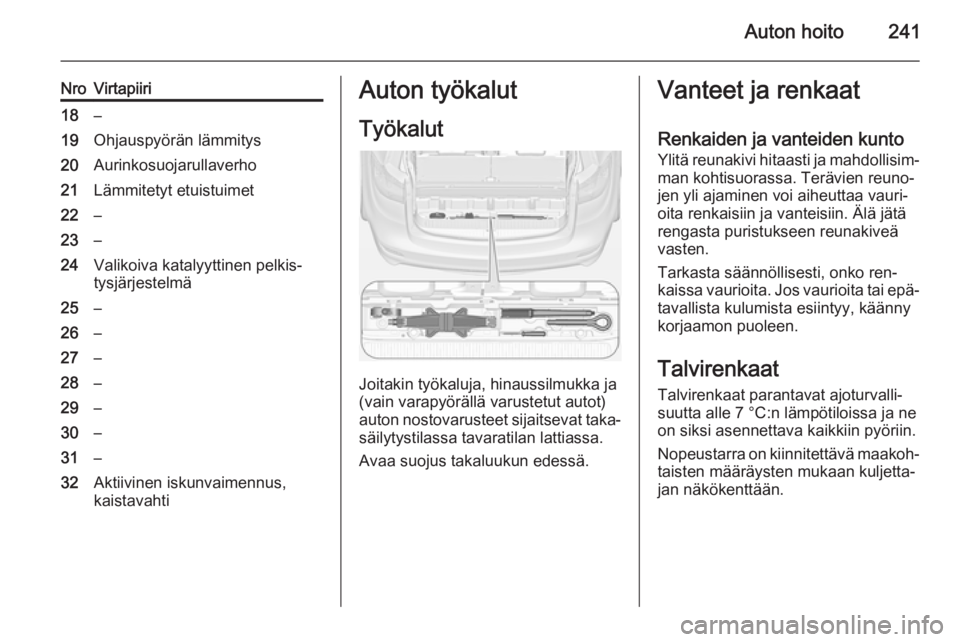

Auton hoito241
NroVirtapiiri18–19Ohjauspyörän lämmitys20Aurinkosuojarullaverho21Lämmitetyt etuistuimet22–23–24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26–27–28–29–30–31–32Aktiivinen iskunvaimennus,
kaistavahtiAuton työkalut
Työkalut
Joitakin työkaluja, hinaussilmukka ja
(vain varapyörällä varustetut autot)
auton nostovarusteet sijaitsevat taka‐
säilytystilassa tavaratilan lattiassa.
Avaa suojus takaluukun edessä.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.

242Auton hoitoRengasmerkinnätesim. 215/60 R 16 95 H215=Renkaan leveys, mm60=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐
veyteen, %)R=Vyörakenne: vyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein
ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 278.
Vasemman tai oikean etuoven kar‐
miin kiinnitettyyn renkaita ja kuormi‐ tusta koskevaan tietotarraan on mer‐
kitty auton alkuperäisiä renkaita kos‐
kevat tekniset tiedot sekä vastaavat
rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 270.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 278.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.

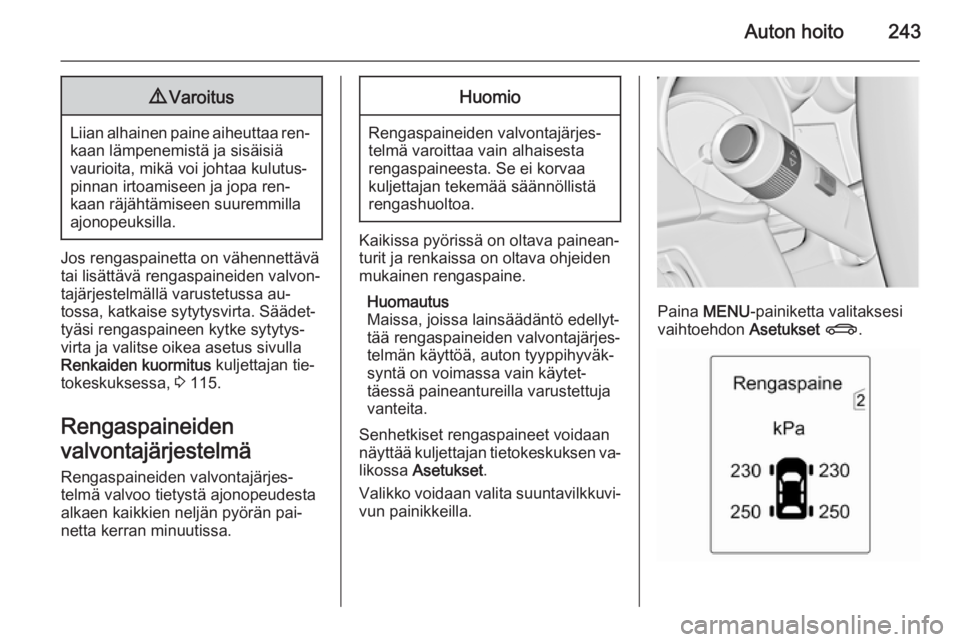

Auton hoito2439Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse oikea asetus sivulla
Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 115.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .

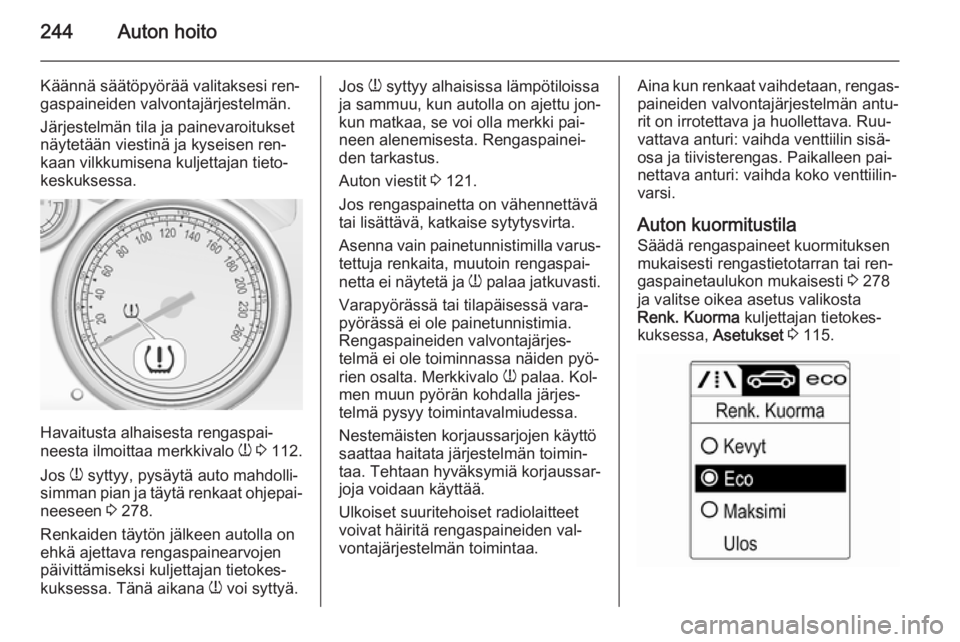

244Auton hoito
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 112.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 278.
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen
päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.
Jos
w syttyy alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐
neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 121.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden pyö‐
rien osalta. Merkkivalo w palaa. Kol‐
men muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 278
ja valitse oikea asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 115.

Auton hoito245
Valitse:■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
ten
Automaattinen oppimistoiminto
Pyörien vaihtamisen jälkeen auton on
oltava paikallaan n. 20 minuuttia, en‐
nen kuin järjestelmä tekee uuden las‐ kutoimituksen. Seuraavaan uudellee‐noppimisprosessiin tarvitaan enin‐
tään 10 minuutin ajomatka vähintään
20 km/h:n ajonopeudella. Tässä ta‐
pauksessa kuljettajan tietokeskuk‐
sessa voi näkyä $ tai painearvot voi‐
vat vaihtua.
Jos uudelleenoppimisen aikana esiin‐ tyy ongelmia, kuljettajan tietokeskuk‐
sessa näytetään varoitusviesti.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Siksi rengaspaine on
tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei ole yli 2 mm:n eroa.Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.

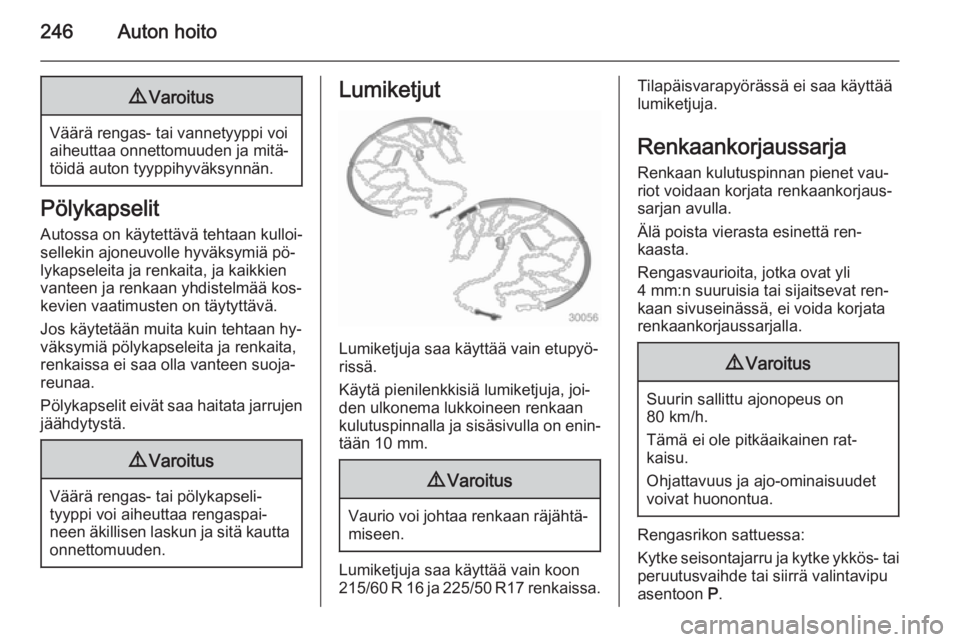

246Auton hoito9Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.
9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Lumiketjut
Lumiketjuja saa käyttää vain etupyö‐
rissä.
Käytä pienilenkkisiä lumiketjuja, joi‐
den ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 10 mm.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain koon215/60 R 16 ja 225/50 R17 renkaissa.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu
asentoon P.

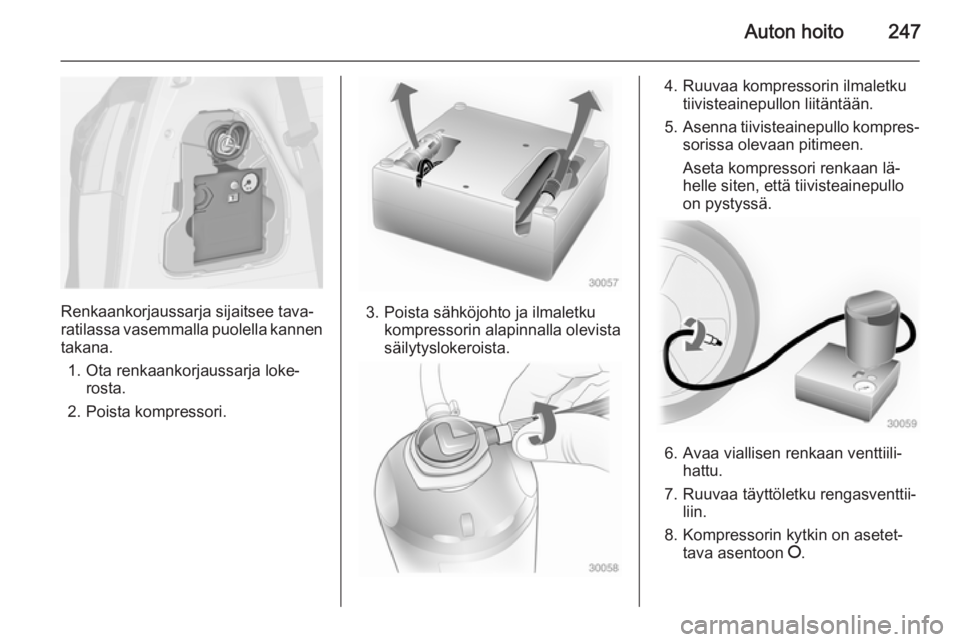

Auton hoito247
Renkaankorjaussarja sijaitsee tava‐
ratilassa vasemmalla puolella kannen
takana.
1. Ota renkaankorjaussarja loke‐ rosta.
2. Poista kompressori.3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.

248Auton hoito
9. Liitä kompressorin pistoke pisto‐rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä (n.
30 sekuntia). Tämän jälkeen
paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 278. Kun
paine on oikea, kytke kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐
leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
10 minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine
ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mu‐ kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐
keintaan 10 minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
