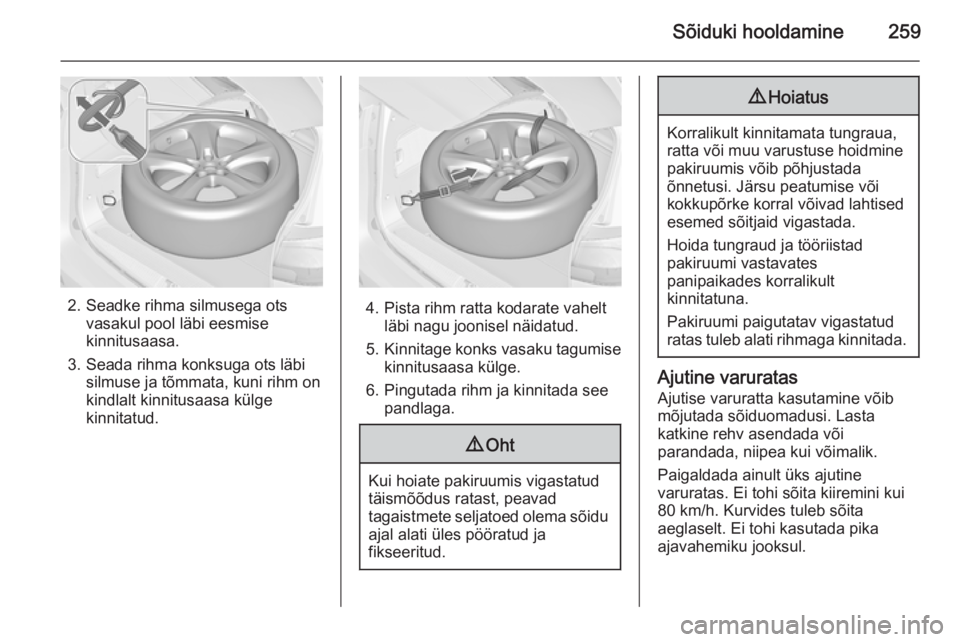

Sõiduki hooldamine259
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.4. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
5. Kinnitage konks vasaku tagumise
kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.
9 Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungraud ja tööriistad
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratas
Ajutise varuratta kasutamine võib
mõjutada sõiduomadusi. Lasta
katkine rehv asendada või
parandada, niipea kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.

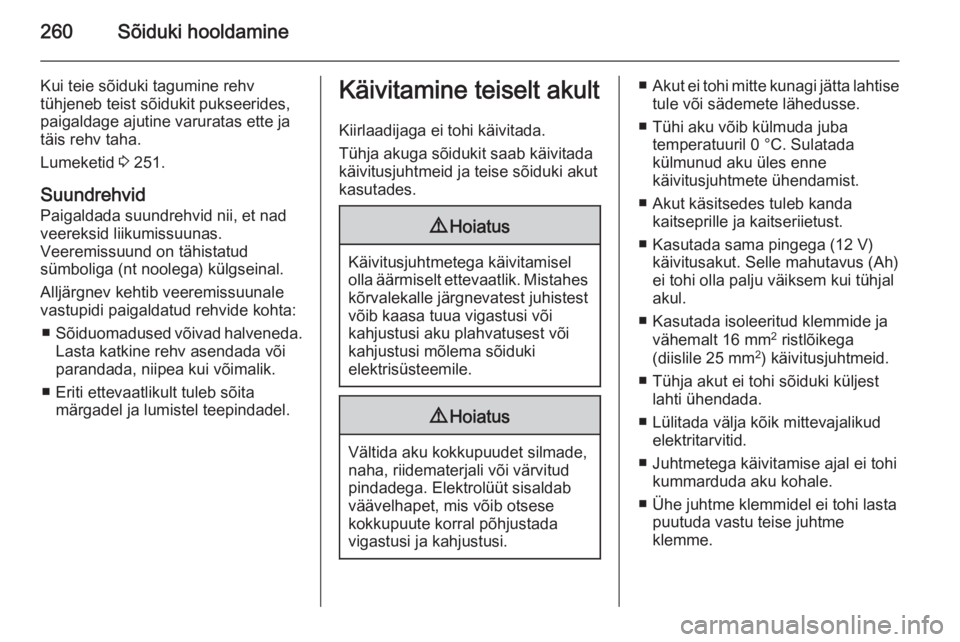

260Sõiduki hooldamine
Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 251.
Suundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale vastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
■ Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
■ Akut ei tohi mitte kunagi jätta lahtise
tule või sädemete lähedusse.
■ Tühi aku võib külmuda juba temperatuuril 0 °C. Sulatada
külmunud aku üles enne
käivitusjuhtmete ühendamist.
■ Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
■ Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus (Ah)
ei tohi olla palju väiksem kui tühjal
akul.
■ Kasutada isoleeritud klemmide ja vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
) käivitusjuhtmeid.
■ Tühja akut ei tohi sõiduki küljest lahti ühendada.
■ Lülitada välja kõik mittevajalikud elektritarvitid.
■ Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
■ Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.

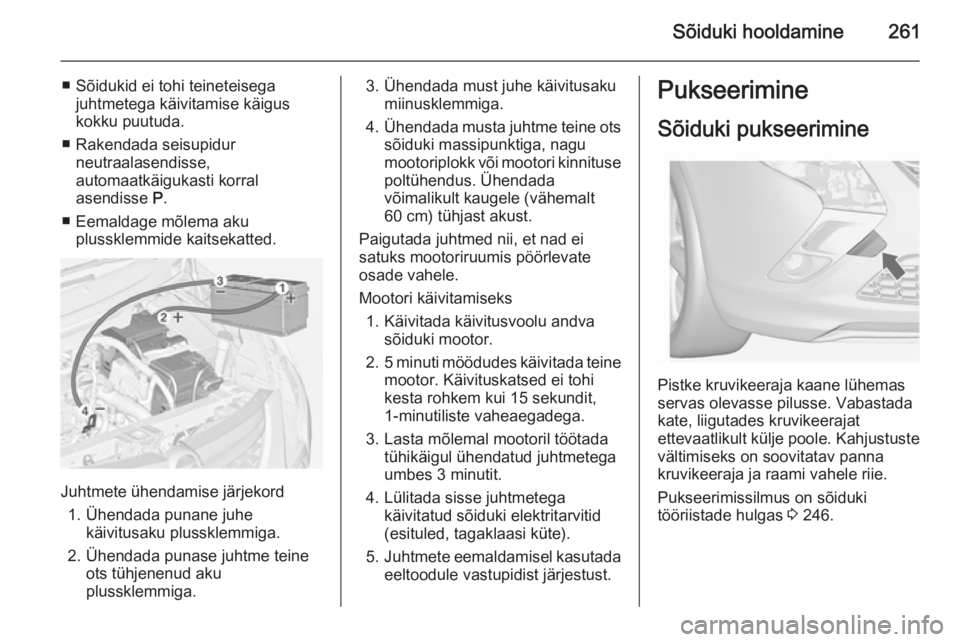

Sõiduki hooldamine261
■ Sõidukid ei tohi teineteisegajuhtmetega käivitamise käigus
kokku puutuda.
■ Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
■ Eemaldage mõlema aku plussklemmide kaitsekatted.
Juhtmete ühendamise järjekord
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendada musta juhtme teine ots
sõiduki massipunktiga, nagu
mootoriplokk või mootori kinnituse poltühendus. Ühendada
võimalikult kaugele (vähemalt
60 cm) tühjast akust.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 minuti möödudes käivitada teine
mootor. Käivituskatsed ei tohi
kesta rohkem kui 15 sekundit,
1-minutiliste vaheaegadega.
3. Lasta mõlemal mootoril töötada tühikäigul ühendatud juhtmetega
umbes 3 minutit.
4. Lülitada sisse juhtmetega käivitatud sõiduki elektritarvitid
(esituled, tagaklaasi küte).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Pistke kruvikeeraja kaane lühemas
servas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult külje poole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 246.

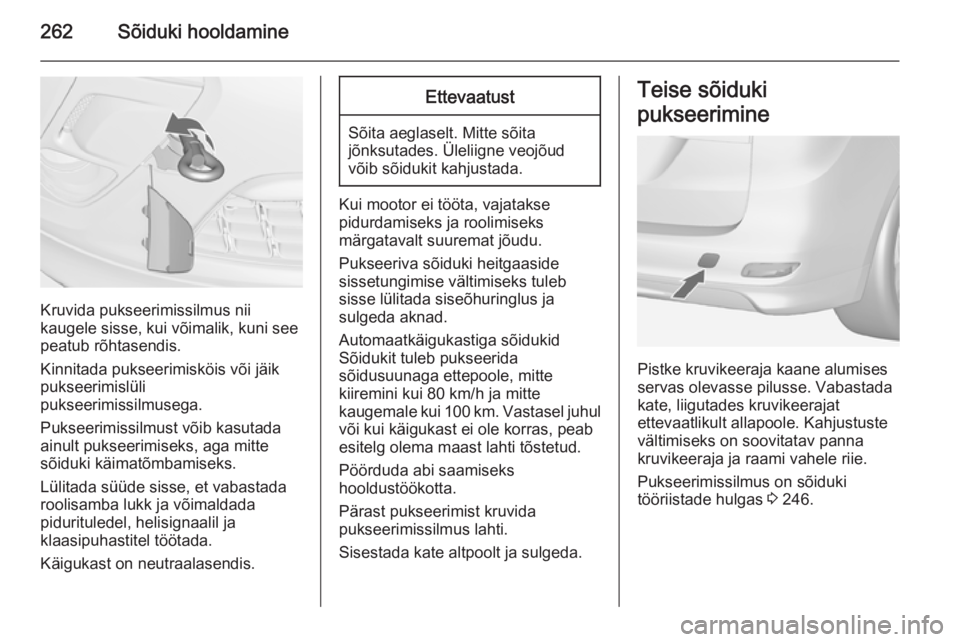

262Sõiduki hooldamine
Kruvida pukseerimissilmus nii
kaugele sisse, kui võimalik, kuni see
peatub rõhtasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Käigukast on neutraalasendis.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Automaatkäigukastiga sõidukid
Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või kui käigukast ei ole korras, peab
esitelg olema maast lahti tõstetud.
Pöörduda abi saamiseks
hooldustöökotta.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja sulgeda.
Teise sõiduki
pukseerimine
Pistke kruvikeeraja kaane alumises
servas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult allapoole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 246.

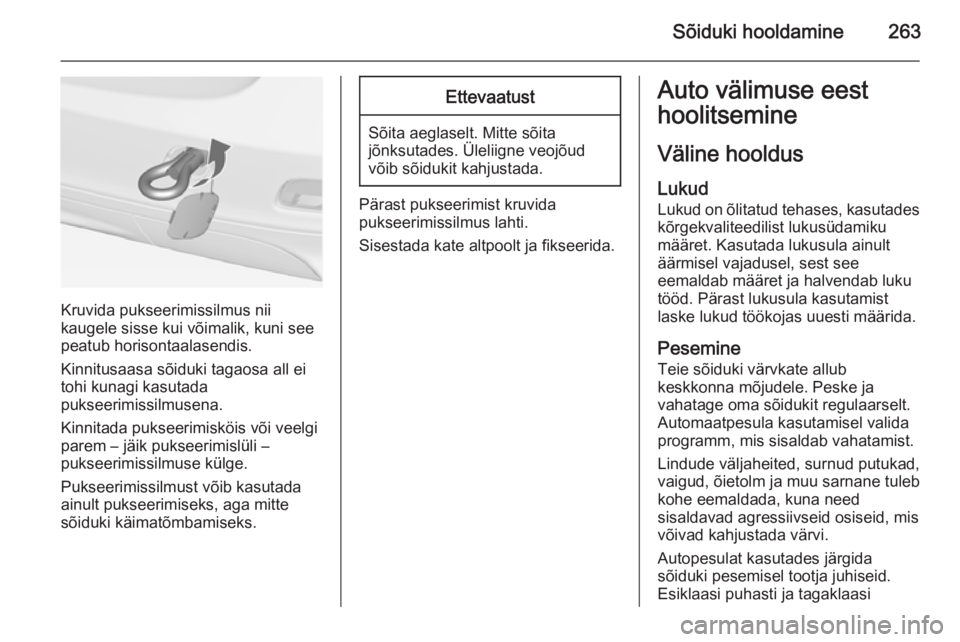

Sõiduki hooldamine263
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitusaasa sõiduki tagaosa all ei
tohi kunagi kasutada
pukseerimissilmusena.
Kinnitada pukseerimisköis või veelgi
parem – jäik pukseerimislüli –
pukseerimissilmuse külge.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja fikseerida.
Auto välimuse eest
hoolitsemine
Väline hooldus
Lukud
Lukud on õlitatud tehases, kasutades kõrgekvaliteedilist lukusüdamiku
määret. Kasutada lukusula ainult
äärmisel vajadusel, sest see
eemaldab määret ja halvendab luku
tööd. Pärast lukusula kasutamist
laske lukud töökojas uuesti määrida.
Pesemine
Teie sõiduki värvkate allub
keskkonna mõjudele. Peske ja
vahatage oma sõidukit regulaarselt.
Automaatpesula kasutamisel valida programm, mis sisaldab vahatamist.
Lindude väljaheited, surnud putukad,
vaigud, õietolm ja muu sarnane tuleb
kohe eemaldada, kuna need
sisaldavad agressiivseid osiseid, mis
võivad kahjustada värvi.
Autopesulat kasutades järgida
sõiduki pesemisel tootja juhiseid.
Esiklaasi puhasti ja tagaklaasi

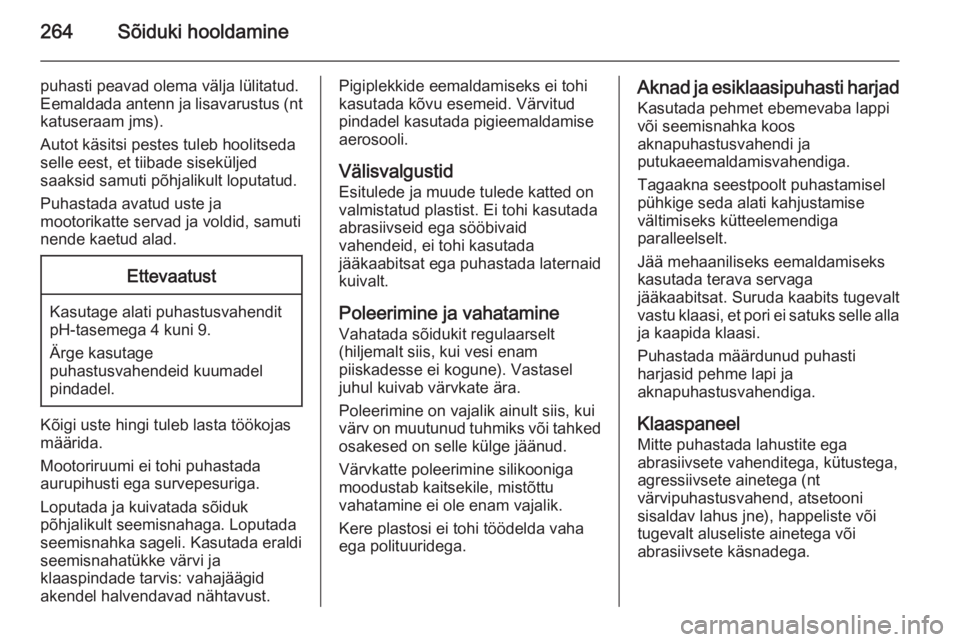

264Sõiduki hooldamine
puhasti peavad olema välja lülitatud.
Eemaldada antenn ja lisavarustus (nt
katuseraam jms).
Autot käsitsi pestes tuleb hoolitseda
selle eest, et tiibade siseküljed
saaksid samuti põhjalikult loputatud.
Puhastada avatud uste ja
mootorikatte servad ja voldid, samuti
nende kaetud alad.Ettevaatust
Kasutage alati puhastusvahendit
pH-tasemega 4 kuni 9.
Ärge kasutage
puhastusvahendeid kuumadel pindadel.
Kõigi uste hingi tuleb lasta töökojas
määrida.
Mootoriruumi ei tohi puhastada
aurupihusti ega survepesuriga.
Loputada ja kuivatada sõiduk
põhjalikult seemisnahaga. Loputada
seemisnahka sageli. Kasutada eraldi
seemisnahatükke värvi ja
klaaspindade tarvis: vahajäägid
akendel halvendavad nähtavust.
Pigiplekkide eemaldamiseks ei tohi
kasutada kõvu esemeid. Värvitud
pindadel kasutada pigieemaldamise
aerosooli.
Välisvalgustid
Esitulede ja muude tulede katted on
valmistatud plastist. Ei tohi kasutada
abrasiivseid ega sööbivaid
vahendeid, ei tohi kasutada
jääkaabitsat ega puhastada laternaid
kuivalt.
Poleerimine ja vahatamine
Vahatada sõidukit regulaarselt
(hiljemalt siis, kui vesi enam
piiskadesse ei kogune). Vastasel
juhul kuivab värvkate ära.
Poleerimine on vajalik ainult siis, kui
värv on muutunud tuhmiks või tahked osakesed on selle külge jäänud.
Värvkatte poleerimine silikooniga moodustab kaitsekile, mistõttu
vahatamine ei ole enam vajalik.
Kere plastosi ei tohi töödelda vaha ega polituuridega.Aknad ja esiklaasipuhasti harjad
Kasutada pehmet ebemevaba lappi
või seemisnahka koos
aknapuhastusvahendi ja
putukaeemaldamisvahendiga.
Tagaakna seestpoolt puhastamisel
pühkige seda alati kahjustamise
vältimiseks kütteelemendiga
paralleelselt.
Jää mehaaniliseks eemaldamiseks
kasutada terava servaga
jääkaabitsat. Suruda kaabits tugevalt
vastu klaasi, et pori ei satuks selle alla
ja kaapida klaasi.
Puhastada määrdunud puhasti
harjasid pehme lapi ja
aknapuhastusvahendiga.
Klaaspaneel
Mitte puhastada lahustite ega
abrasiivsete vahenditega, kütustega,
agressiivsete ainetega (nt
värvipuhastusvahend, atsetooni
sisaldav lahus jne), happeliste või
tugevalt aluseliste ainetega või
abrasiivsete käsnadega.

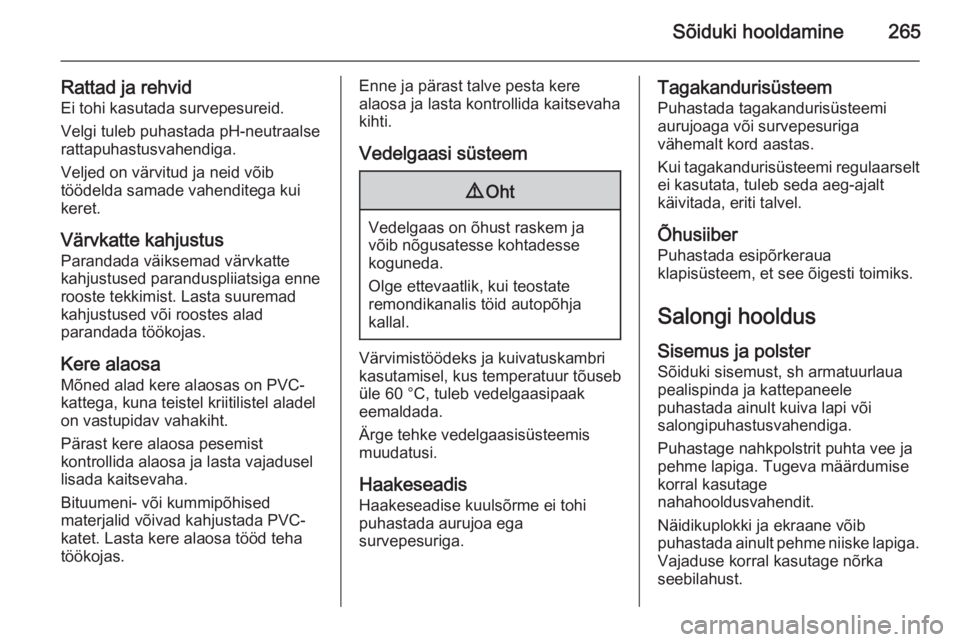

Sõiduki hooldamine265
Rattad ja rehvidEi tohi kasutada survepesureid.
Velgi tuleb puhastada pH-neutraalse
rattapuhastusvahendiga.
Veljed on värvitud ja neid võib
töödelda samade vahenditega kui
keret.
Värvkatte kahjustus Parandada väiksemad värvkatte
kahjustused paranduspliiatsiga enne
rooste tekkimist. Lasta suuremad
kahjustused või roostes alad
parandada töökojas.
Kere alaosa
Mõned alad kere alaosas on PVC- kattega, kuna teistel kriitilistel aladel
on vastupidav vahakiht.
Pärast kere alaosa pesemist
kontrollida alaosa ja lasta vajadusel
lisada kaitsevaha.
Bituumeni- või kummipõhised
materjalid võivad kahjustada PVC-
katet. Lasta kere alaosa tööd teha töökojas.Enne ja pärast talve pesta kere
alaosa ja lasta kontrollida kaitsevaha kihti.
Vedelgaasi süsteem9 Oht
Vedelgaas on õhust raskem ja
võib nõgusatesse kohtadesse
koguneda.
Olge ettevaatlik, kui teostate
remondikanalis töid autopõhja
kallal.
Värvimistöödeks ja kuivatuskambri
kasutamisel, kus temperatuur tõuseb
üle 60 °C, tuleb vedelgaasipaak
eemaldada.
Ärge tehke vedelgaasisüsteemis
muudatusi.
Haakeseadis
Haakeseadise kuulsõrme ei tohi
puhastada aurujoa ega
survepesuriga.
Tagakandurisüsteem
Puhastada tagakandurisüsteemi
aurujoaga või survepesuriga
vähemalt kord aastas.
Kui tagakandurisüsteemi regulaarselt ei kasutata, tuleb seda aeg-ajalt
käivitada, eriti talvel.
Õhusiiber Puhastada esipõrkeraua
klapisüsteem, et see õigesti toimiks.
Salongi hooldus
Sisemus ja polster Sõiduki sisemust, sh armatuurlaua
pealispinda ja kattepaneele
puhastada ainult kuiva lapi või
salongipuhastusvahendiga.
Puhastage nahkpolstrit puhta vee ja
pehme lapiga. Tugeva määrdumise
korral kasutage
nahahooldusvahendit.
Näidikuplokki ja ekraane võib
puhastada ainult pehme niiske lapiga. Vajaduse korral kasutage nõrka
seebilahust.

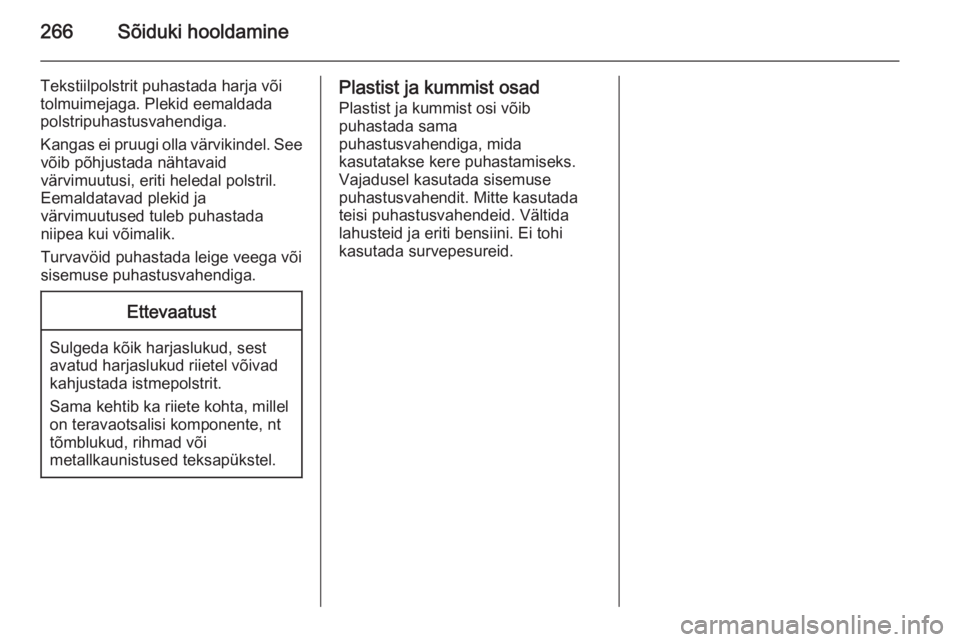

266Sõiduki hooldamine
Tekstiilpolstrit puhastada harja või
tolmuimejaga. Plekid eemaldada
polstripuhastusvahendiga.
Kangas ei pruugi olla värvikindel. See võib põhjustada nähtavaid
värvimuutusi, eriti heledal polstril.
Eemaldatavad plekid ja
värvimuutused tuleb puhastada
niipea kui võimalik.
Turvavöid puhastada leige veega või sisemuse puhastusvahendiga.Ettevaatust
Sulgeda kõik harjaslukud, sest
avatud harjaslukud riietel võivad
kahjustada istmepolstrit.
Sama kehtib ka riiete kohta, millel
on teravaotsalisi komponente, nt
tõmblukud, rihmad või
metallkaunistused teksapükstel.
Plastist ja kummist osad
Plastist ja kummist osi võib
puhastada sama
puhastusvahendiga, mida
kasutatakse kere puhastamiseks.
Vajadusel kasutada sisemuse
puhastusvahendit. Mitte kasutada
teisi puhastusvahendeid. Vältida
lahusteid ja eriti bensiini. Ei tohi
kasutada survepesureid.

Korrashoid ja hooldus267Korrashoid ja hooldusÜldteave ..................................... 267
Soovitatavad töövedelikud,
määrded ja varuosad .................268Üldteave
Hooldusinfo Sõiduki säästliku ja ohutu kasutamise tagamiseks ning sõiduki väärtuse
säilitamiseks on äärmiselt oluline
teostada kõik hooldustööd ettenähtud
välpadega.
Täpne ajakohane hooldusgraafik Teie sõidukile on saadaval
hooldustöökojas.
Hooldusnäidik 3 105.
Euroopa hooldusvälp
Teie sõiduk nõuab hooldust iga
30 000 km või 1 aasta tagant, ükskõik
kumb enne täitub, kui hooldusnäit ei
näita teisiti.
Euroopa hooldusvälbad kehtivad järgmistes riikides:
Andorra, Austria, Belgia, Bosnia ja Hertsegoviina, Bulgaaria, Horvaatia,
Küpros, Tšehhi Vabariik, Taani, Eesti,
Soome, Prantsusmaa, Saksamaa,
Kreeka, Gröönimaa, Ungari, Island,
Iirimaa, Itaalia, Läti, Leedu,
Luksemburg, Makedoonia, Malta,Montenegro, Holland, Norra, Poola,
Portugal, Rumeenia, Serbia,
Slovakkia, Sloveenia, Hispaania,
Rootsi, Šveits, Suurbritannia.
Hooldusnäidik 3 105.
Rahvusvaheline hooldusvälp
Teie sõiduk nõuab hooldust iga
15 000 km või 1 aasta tagant, ükskõik
kumb enne täitub, kui hooldusnäit ei
näita teisiti.
Rahvusvaheline hooldusplaan kehtib
riikides, mida ei ole Euroopa
hooldusplaani nimekirjas.
Hooldusnäidik 3 105.
Kinnitused Hoolduse kinnitus on märgitud
hooldus- ja garantiiraamatus.
Kuupäev ja läbisõit on kinnitatud
hooldustöökoja pitseri ja allkirjaga.
Kontrollida, et hooldus- ja
garantiiraamat on õigesti
vormistatud, kuna see on alatiseks
hooldusnõude tõendiks kõikide
garantii- või firmaprobleemide korral,
samuti tuleb see kasuks sõiduki
müügil.

268Korrashoid ja hooldus
Õli vahetamise vajadusehooldusvälp Hooldusvälp põhineb kasutusest
sõltuvatest parameetritest.
Hooldusnäidik teatab, millal on vaja
vahetada mootoriõli.
Hooldusnäidik 3 105.Soovitatavad
töövedelikud, määrded
ja varuosad
Soovitatavad vedelikud ja
määrdeained
Kasutage ainult soovitatud
tehnilistele andmetele vastavaid
tooteid. Neile tehnilistele andmetele
mittevastavate toodete kasutamisest
tulenevaid kahjustusi garantii ei
hõlma.9 Hoiatus
Kasutatavad ained on ohtlikud ja
võivad olla mürgised. Käsitseda hoolikalt. Pöörata tähelepanu
teabele konteineritel.
Mootoriõli
Mootoriõlisid eristatakse kvaliteedi ja
viskoossuse järgi. Kasutatava
mootoriõli valimisel on kvaliteet
viskoossusest olulisem. Õli kvaliteet
tagab mh mootori puhtuse, kaitse
kulumise eest ja õli kontrollitud
vananemise, samas kui
viskoossusklass annab infot õli
paksuse kohta eri temperatuuridel.
Dexos on uusima kvaliteediga
mootoriõli, mis kaitseb bensiini- ja
diiselmootoreid optimaalselt. Kui see
ei ole kättesaadav, tuleb kasutada
muud ettenähtud kvaliteediga õli.
Bensiinimootorite kohta antud
soovitused kehtivad ka
surumaagaasi (CNG), veeldatud
naftagaasi (LPG) ja etanooliga (E85) töötavate mootorite kohta.
Valida sobiv mootoriõli lähtudes selle
kvaliteedist ja minimaalsest välisõhu
temperatuurist 3 272.
Mootoriõli lisamine
Erinevate tootjate ja kaubamärkide
õlisid võib segada, kui need vastavad (kvaliteedilt ja viskoossuselt)
nõutavale mootoriõlile.
Mootoriõlide ACEA A1/B1 või A5/B5
kasutamine on keelatud, sest need
võivad teatud töötingimustes
põhjustada pikaajalist mootori
kahjustust.
