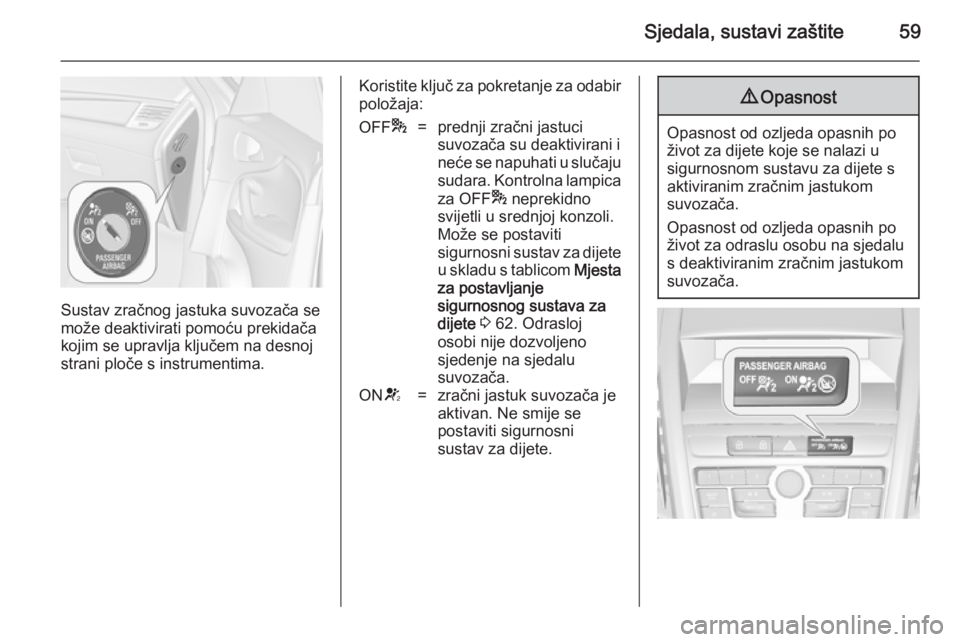

Sjedala, sustavi zaštite59
Sustav zračnog jastuka suvozača se
može deaktivirati pomoću prekidača
kojim se upravlja ključem na desnoj
strani ploče s instrumentima.
Koristite ključ za pokretanje za odabir
položaja:OFF *=prednji zračni jastuci
suvozača su deaktivirani i
neće se napuhati u slučaju
sudara. Kontrolna lampica
za OFF * neprekidno
svijetli u srednjoj konzoli.
Može se postaviti
sigurnosni sustav za dijete u skladu s tablicom Mjesta
za postavljanje
sigurnosnog sustava za
dijete 3 62. Odrasloj
osobi nije dozvoljeno
sjedenje na sjedalu
suvozača.ON V=zračni jastuk suvozača je
aktivan. Ne smije se
postaviti sigurnosni
sustav za dijete.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sigurnosnom sustavu za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po
život za odraslu osobu na sjedalu
s deaktiviranim zračnim jastukom
suvozača.

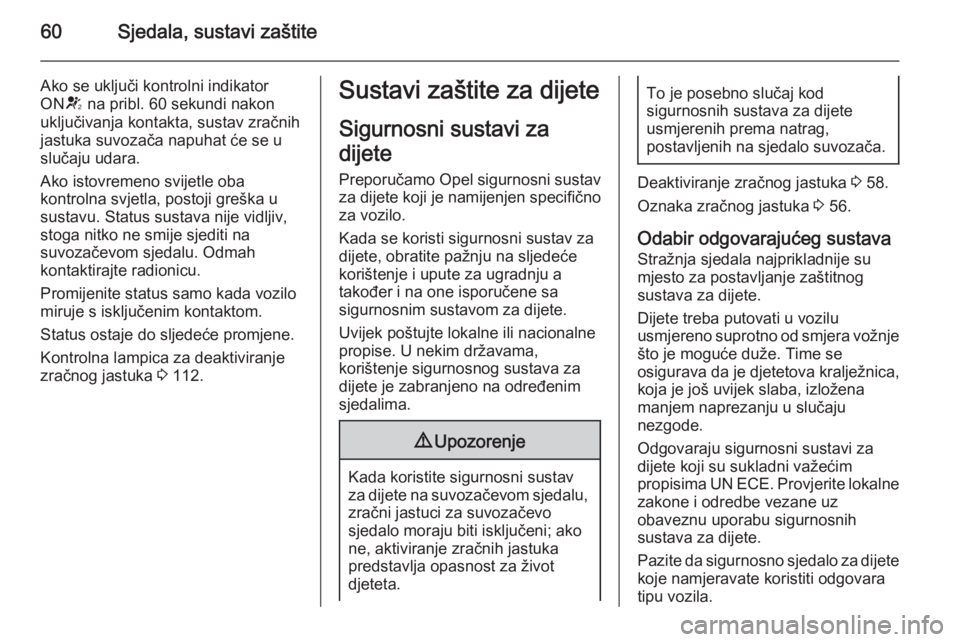

60Sjedala, sustavi zaštite
Ako se uključi kontrolni indikator
ON V na pribl. 60 sekundi nakon
uključivanja kontakta, sustav zračnih
jastuka suvozača napuhat će se u
slučaju udara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 112.Sustavi zaštite za dijete
Sigurnosni sustavi za
dijete
Preporučamo Opel sigurnosni sustav
za dijete koji je namijenjen specifično
za vozilo.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
korištenje i upute za ugradnju a
također i na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.9 Upozorenje
Kada koristite sigurnosni sustav
za dijete na suvozačevom sjedalu, zračni jastuci za suvozačevo
sjedalo moraju biti isključeni; ako
ne, aktiviranje zračnih jastuka
predstavlja opasnost za život
djeteta.
To je posebno slučaj kod
sigurnosnih sustava za dijete
usmjerenih prema natrag,
postavljenih na sjedalo suvozača.
Deaktiviranje zračnog jastuka 3 58.
Oznaka zračnog jastuka 3 56.
Odabir odgovarajućeg sustava Stražnja sjedala najprikladnije su
mjesto za postavljanje zaštitnog
sustava za dijete.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica, koja je još uvijek slaba, izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi za
dijete koji su sukladni važećim
propisima UN ECE. Provjerite lokalne
zakone i odredbe vezane uz
obaveznu uporabu sigurnosnih
sustava za dijete.
Pazite da sigurnosno sjedalo za dijete koje namjeravate koristiti odgovara
tipu vozila.

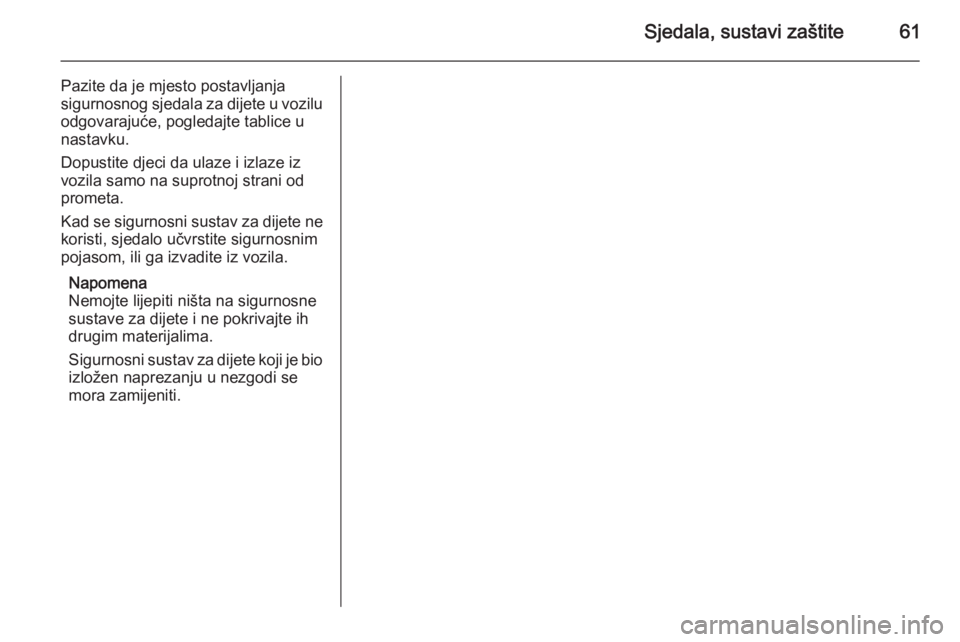

Sjedala, sustavi zaštite61
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.
Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih
drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

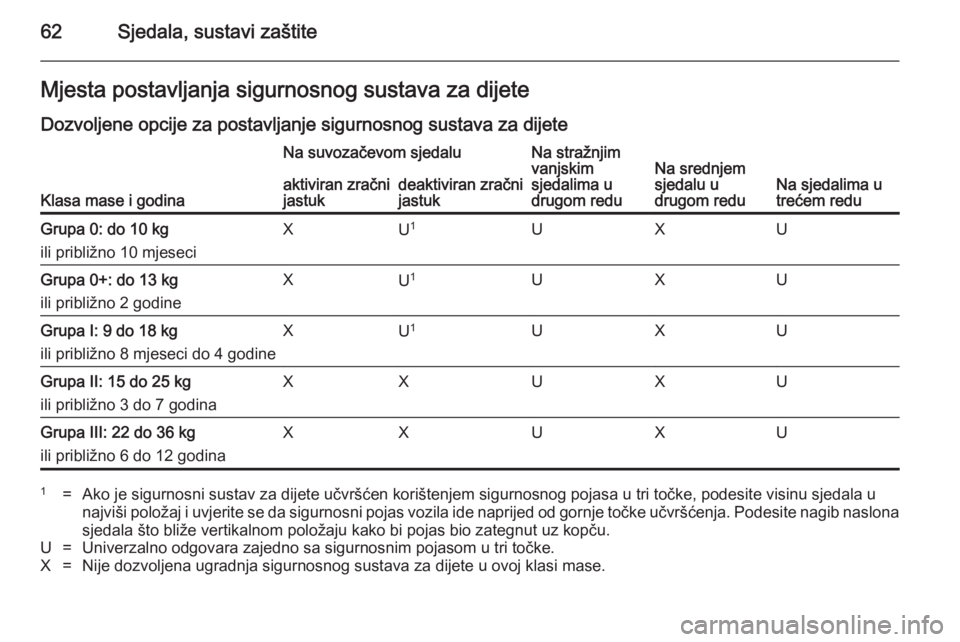

62Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Na suvozačevom sjedaluNa stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1UXUGrupa 0+: do 13 kg
ili približno 2 godineXU 1UXUGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXU 1UXUGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXUXUGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUXU1=Ako je sigurnosni sustav za dijete učvršćen korištenjem sigurnosnog pojasa u tri točke, podesite visinu sjedala u
najviši položaj i uvjerite se da sigurnosni pojas vozila ide naprijed od gornje točke učvršćenja. Podesite nagib naslona sjedala što bliže vertikalnom položaju kako bi pojas bio zategnut uz kopču.U=Univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točke.X=Nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase.

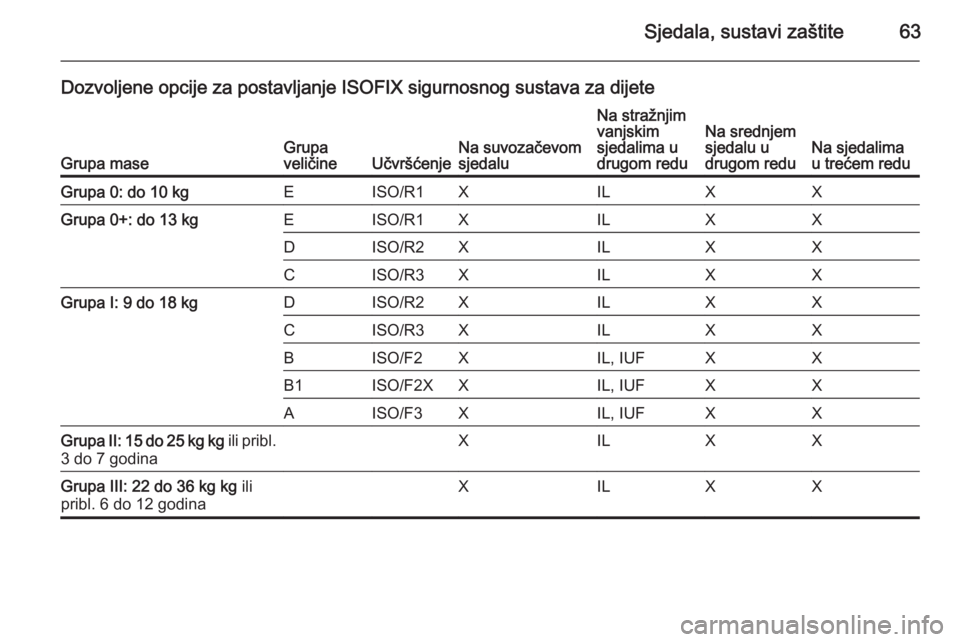

Sjedala, sustavi zaštite63
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Grupa maseGrupa
veličineUčvršćenjeNa suvozačevom
sjedalu
Na stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima
u trećem redu
Grupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupa I: 9 do 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupa II: 15 do 25 kg kg ili pribl.
3 do 7 godinaXILXXGrupa III: 22 do 36 kg kg ili
pribl. 6 do 12 godinaXILXX

64Sjedala, sustavi zaštite
IL=Pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'poluuniverzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF=Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren za
korištenje u ovoj grupi mase.X=Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3=Prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od 9 do 18 kg.B - ISO/F2=Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO/F2X=Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO/R3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do 18 kg.D - ISO/R2=Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1=Prema natrag usmjeren sigurnosni sustav za dijete, za mlađe dijete u grupi mase do 13 kg.

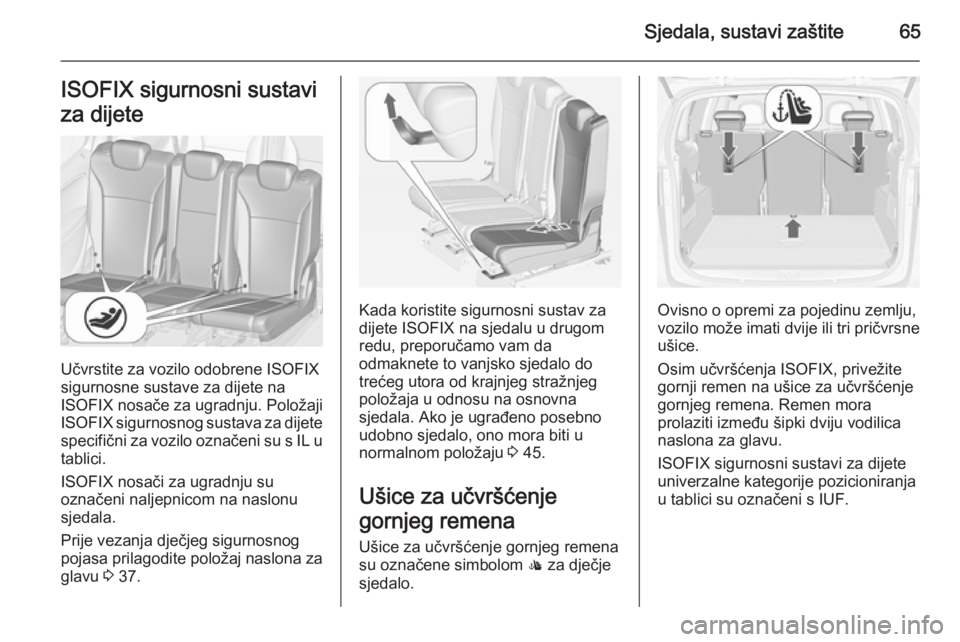

Sjedala, sustavi zaštite65ISOFIX sigurnosni sustavi
za dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Prije vezanja dječjeg sigurnosnog
pojasa prilagodite položaj naslona za
glavu 3 37.
Kada koristite sigurnosni sustav za
dijete ISOFIX na sjedalu u drugom
redu, preporučamo vam da
odmaknete to vanjsko sjedalo do
trećeg utora od krajnjeg stražnjeg
položaja u odnosu na osnovna
sjedala. Ako je ugrađeno posebno
udobno sjedalo, ono mora biti u
normalnom položaju 3 45.
Ušice za učvršćenje
gornjeg remena
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri pričvrsne
ušice.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

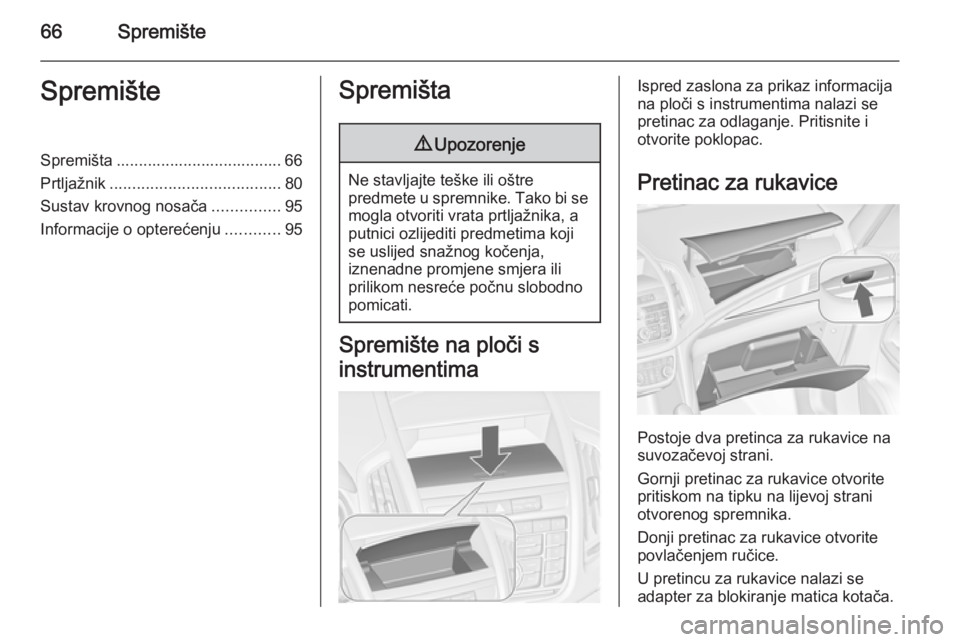

66SpremišteSpremišteSpremišta ..................................... 66
Prtljažnik ...................................... 80
Sustav krovnog nosača ...............95
Informacije o opterećenju ............95Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Ispred zaslona za prikaz informacija
na ploči s instrumentima nalazi se
pretinac za odlaganje. Pritisnite i
otvorite poklopac.
Pretinac za rukavice
Postoje dva pretinca za rukavice na
suvozačevoj strani.
Gornji pretinac za rukavice otvorite pritiskom na tipku na lijevoj strani
otvorenog spremnika.
Donji pretinac za rukavice otvorite
povlačenjem ručice.
U pretincu za rukavice nalazi se
adapter za blokiranje matica kotača.

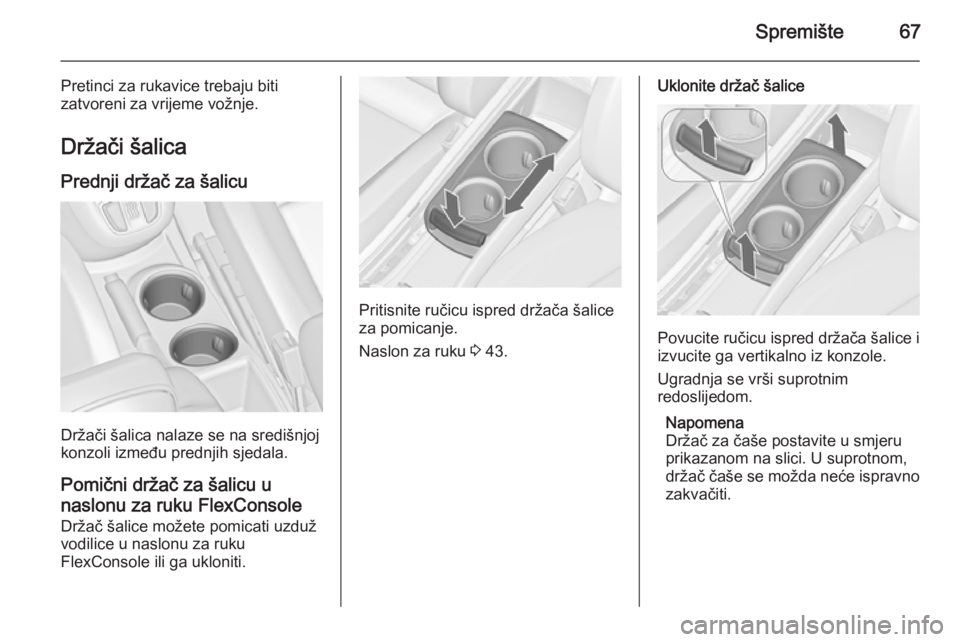

Spremište67
Pretinci za rukavice trebaju biti
zatvoreni za vrijeme vožnje.
Držači šalica Prednji držač za šalicu
Držači šalica nalaze se na središnjoj
konzoli između prednjih sjedala.
Pomični držač za šalicu u
naslonu za ruku FlexConsole
Držač šalice možete pomicati uzduž
vodilice u naslonu za ruku
FlexConsole ili ga ukloniti.
Pritisnite ručicu ispred držača šalice
za pomicanje.
Naslon za ruku 3 43.
Uklonite držač šalice
Povucite ručicu ispred držača šalice i
izvucite ga vertikalno iz konzole.
Ugradnja se vrši suprotnim
redoslijedom.
Napomena
Držač za čaše postavite u smjeru
prikazanom na slici. U suprotnom,
držač čaše se možda neće ispravno zakvačiti.

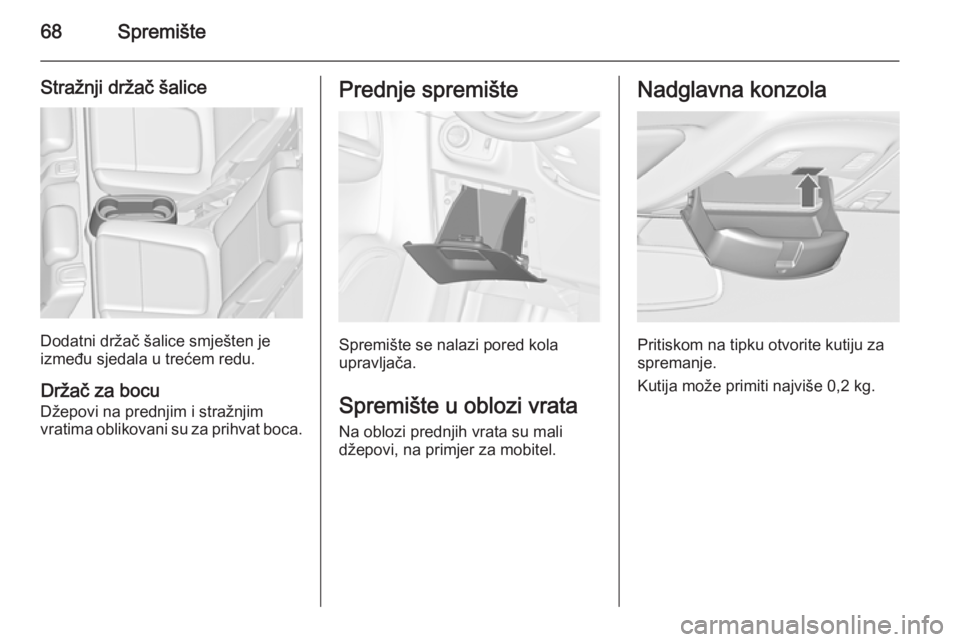

68Spremište
Stražnji držač šalice
Dodatni držač šalice smješten je
između sjedala u trećem redu.
Držač za bocu Džepovi na prednjim i stražnjim
vratima oblikovani su za prihvat boca.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u oblozi vrata
Na oblozi prednjih vrata su mali
džepovi, na primjer za mobitel.
Nadglavna konzola
Pritiskom na tipku otvorite kutiju za
spremanje.
Kutija može primiti najviše 0,2 kg.
