OPEL ZAFIRA C 2014.5 Sürücü El Kitabı (in Turkish)

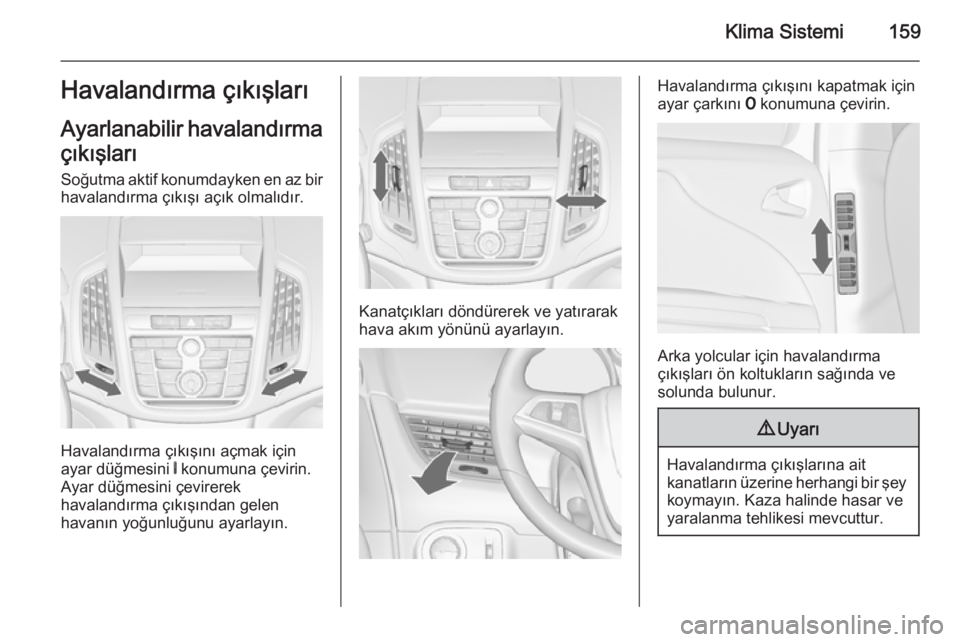

Klima Sistemi159Havalandırma çıkışları
Ayarlanabilir havalandırma çıkışları
Soğutma aktif konumdayken en az bir havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için
ayar düğmesini B konumuna çevirin.
Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için
ayar çarkını 7 konumuna çevirin.
Arka yolcular için havalandırma
çıkışları ön koltukların sağında ve
solunda bulunur.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.

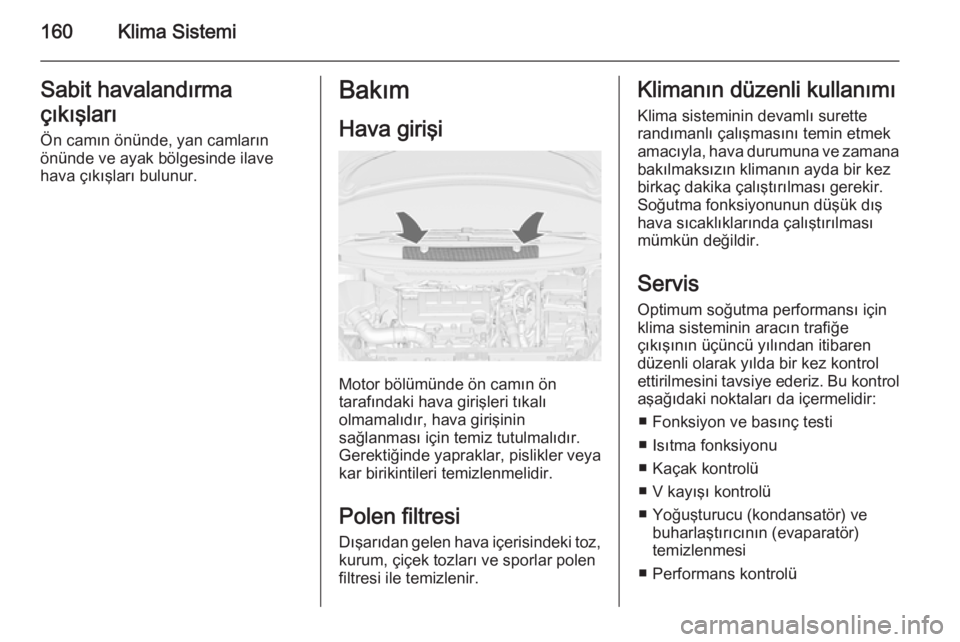

160Klima SistemiSabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave hava çıkışları bulunur.Bakım
Hava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
Gerektiğinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen
filtresi ile temizlenir.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
■ Fonksiyon ve basınç testi
■ Isıtma fonksiyonu
■ Kaçak kontrolü
■ V kayışı kontrolü
■ Yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ Performans kontrolü

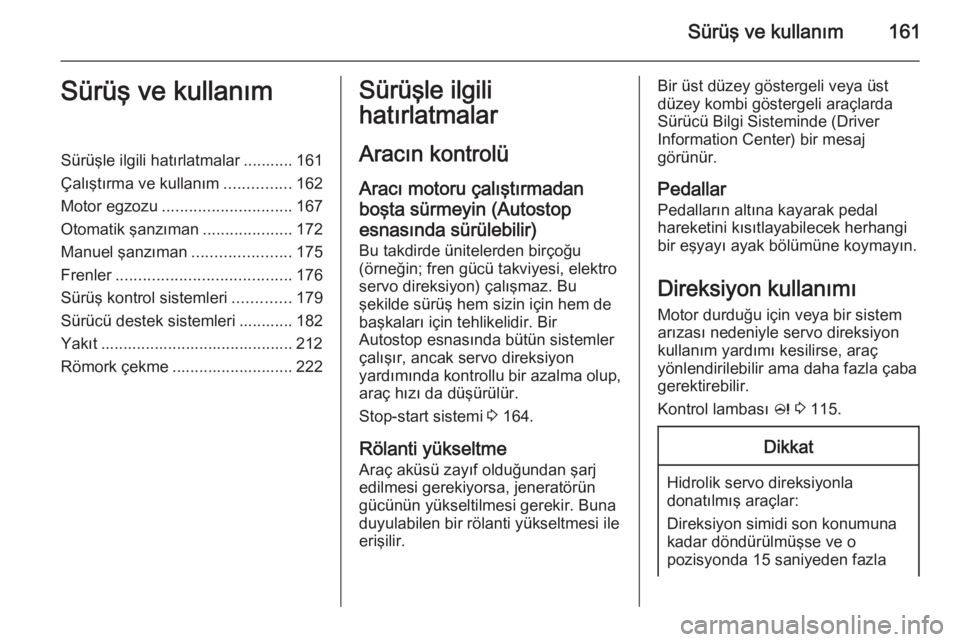

Sürüş ve kullanım161Sürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 161
Çalıştırma ve kullanım ...............162
Motor egzozu ............................. 167
Otomatik şanzıman ....................172
Manuel şanzıman ......................175
Frenler ....................................... 176
Sürüş kontrol sistemleri .............179
Sürücü destek sistemleri ............ 182
Yakıt ........................................... 212
Römork çekme ........................... 222Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
boşta sürmeyin (Autostop
esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Bir
Autostop esnasında bütün sistemler
çalışır, ancak servo direksiyon
yardımında kontrollu bir azalma olup,
araç hızı da düşürülür.
Stop-start sistemi 3 164.
Rölanti yükseltme Araç aküsü zayıf olduğundan şarj
edilmesi gerekiyorsa, jeneratörün
gücünün yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir.Bir üst düzey göstergeli veya üst
düzey kombi göstergeli araçlarda Sürücü Bilgi Sisteminde (Driver
Information Center) bir mesaj
görünür.
Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba
gerektirebilir.
Kontrol lambası c 3 115.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon simidi son konumuna kadar döndürülmüşse ve o
pozisyonda 15 saniyeden fazla

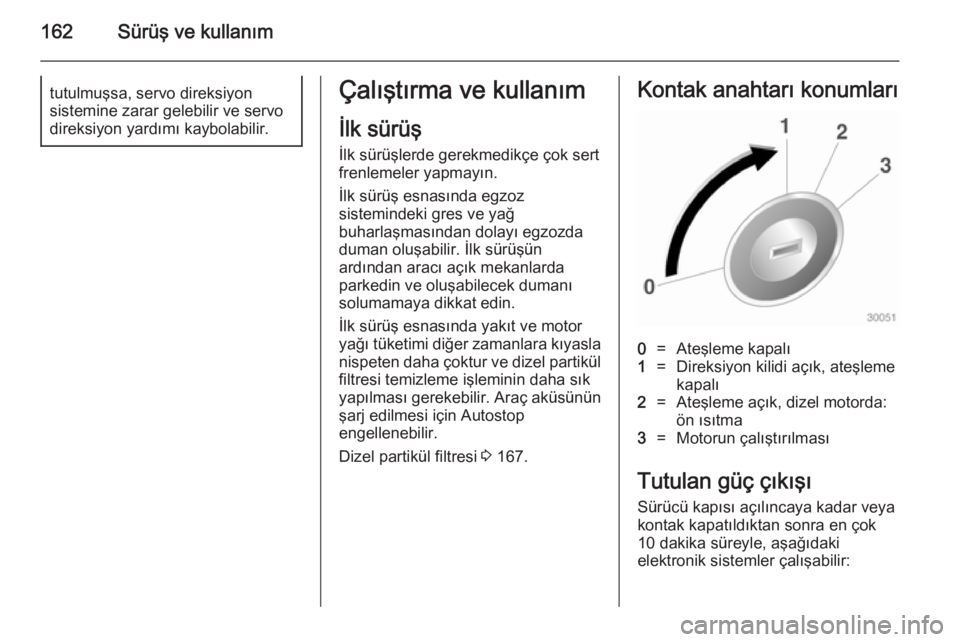

162Sürüş ve kullanımtutulmuşsa, servo direksiyon
sistemine zarar gelebilir ve servo
direksiyon yardımı kaybolabilir.Çalıştırma ve kullanım
İlk sürüş İlk sürüşlerde gerekmedikçe çok sert
frenlemeler yapmayın.
İlk sürüş esnasında egzoz
sistemindeki gres ve yağ
buharlaşmasından dolayı egzozda
duman oluşabilir. İlk sürüşün
ardından aracı açık mekanlarda
parkedin ve oluşabilecek dumanı
solumamaya dikkat edin.
İlk sürüş esnasında yakıt ve motor yağı tüketimi diğer zamanlara kıyasla nispeten daha çoktur ve dizel partikül
filtresi temizleme işleminin daha sık
yapılması gerekebilir. Araç aküsünün
şarj edilmesi için Autostop
engellenebilir.
Dizel partikül filtresi 3 167.Kontak anahtarı konumları0=Ateşleme kapalı1=Direksiyon kilidi açık, ateşleme
kapalı2=Ateşleme açık, dizel motorda:
ön ısıtma3=Motorun çalıştırılması
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra en çok
10 dakika süreyle, aşağıdaki
elektronik sistemler çalışabilir:

Sürüş ve kullanım163

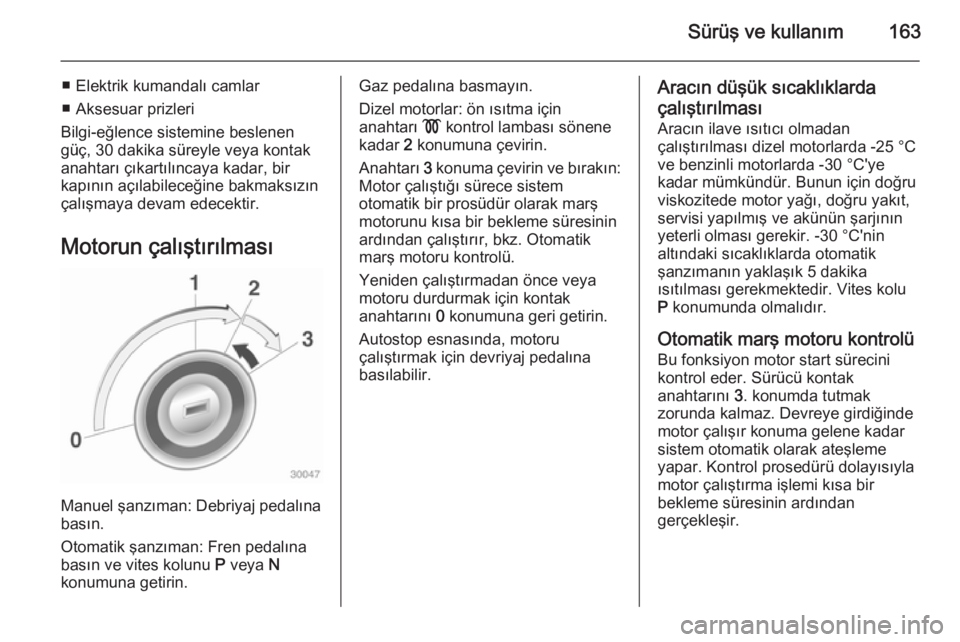

■ Elektrik kumandalı camlar
■ Aksesuar prizleri
Bilgi-eğlence sistemine beslenen
güç, 30 dakika süreyle veya kontak
anahtarı çıkartılıncaya kadar, bir
kapının açılabileceğine bakmaksızın
çalışmaya devam edecektir.
Motorun çalıştırılması
Manuel şanzıman: Debriyaj pedalına
basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.
Gaz pedalına basmayın.
Dizel motorlar: ön ısıtma için
anahtarı ! kontrol lambası sönene
kadar 2 konumuna çevirin.
Anahtarı 3 konuma çevirin ve bırakın:
Motor çalıştığı sürece sistem
otomatik bir prosüdür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. Otomatik
marş motoru kontrolü.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.
Autostop esnasında, motoru
çalıştırmak için devriyaj pedalına
basılabilir.Aracın düşük sıcaklıklarda
çalıştırılması Aracın ilave ısıtıcı olmadan
çalıştırılması dizel motorlarda -25 °С
ve benzinli motorlarda -30 °C'ye
kadar mümkündür. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve akünün şarjının
yeterli olması gerekir. -30 °C'nin
altındaki sıcaklıklarda otomatik
şanzımanın yaklaşık 5 dakika
ısıtılması gerekmektedir. Vites kolu
P konumunda olmalıdır.
Otomatik marş motoru kontrolü Bu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.

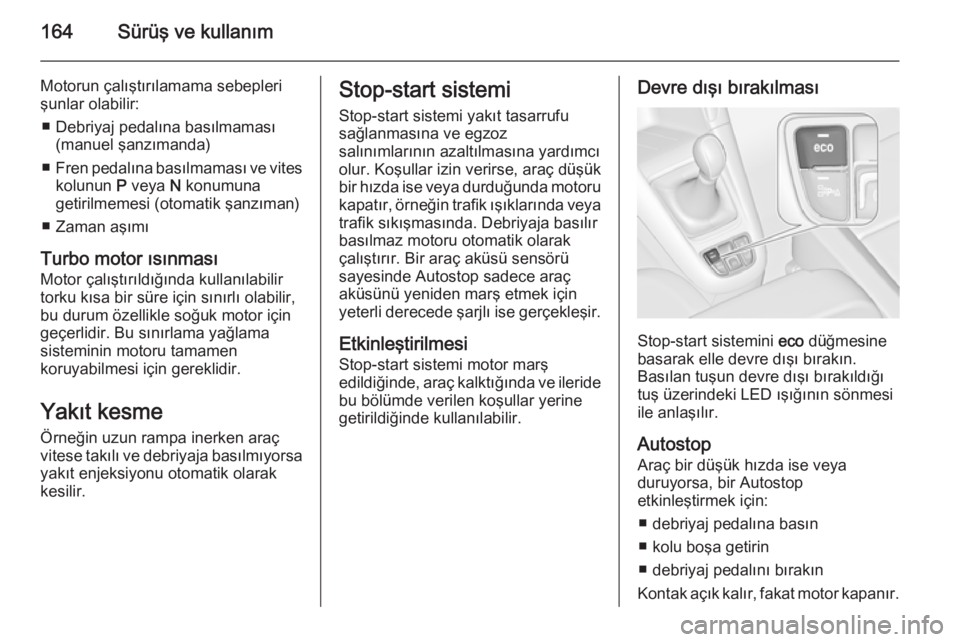

164Sürüş ve kullanım
Motorun çalıştırılamama sebepleri
şunlar olabilir:
■ Debriyaj pedalına basılmaması (manuel şanzımanda)
■ Fren pedalına basılmaması ve vites
kolunun P veya N konumuna
getirilmemesi (otomatik şanzıman)
■ Zaman aşımı
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için
geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme Örneğin uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa
yakıt enjeksiyonu otomatik olarak
kesilir.Stop-start sistemi
Stop-start sistemi yakıt tasarrufu
sağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç düşük bir hızda ise veya durduğunda motoru
kapatır, örneğin trafik ışıklarında veya
trafik sıkışmasında. Debriyaja basılır basılmaz motoru otomatik olarak
çalıştırır. Bir araç aküsü sensörü
sayesinde Autostop sadece araç
aküsünü yeniden marş etmek için
yeterli derecede şarjlı ise gerçekleşir.
Etkinleştirilmesi Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerinegetirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Basılan tuşun devre dışı bırakıldığı
tuş üzerindeki LED ışığının sönmesi
ile anlaşılır.
Autostop Araç bir düşük hızda ise veyaduruyorsa, bir Autostop
etkinleştirmek için:
■ debriyaj pedalına basın
■ kolu boşa getirin
■ debriyaj pedalını bırakın
Kontak açık kalır, fakat motor kapanır.

Sürüş ve kullanım165

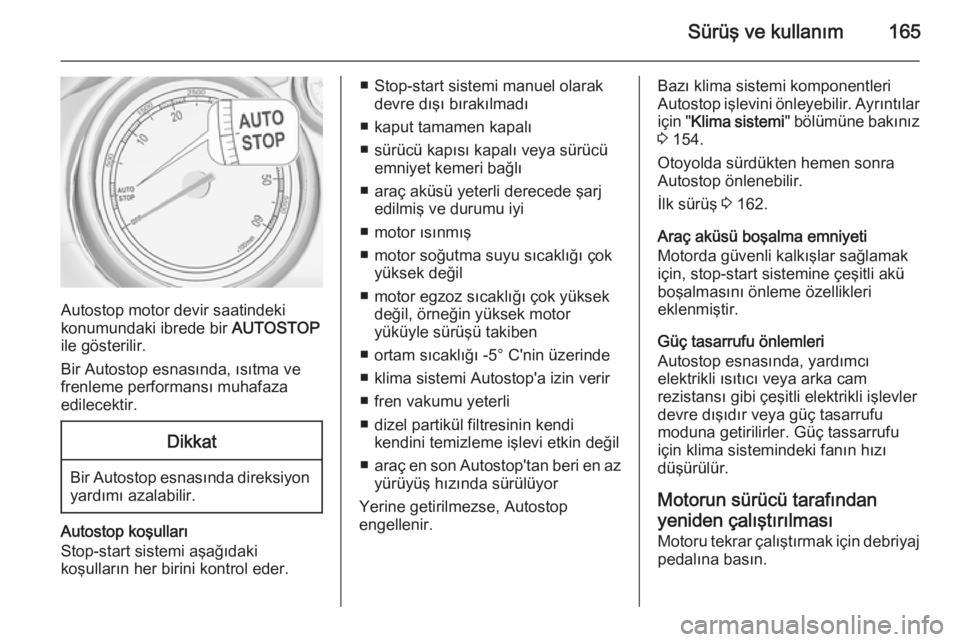

Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Dikkat
Bir Autostop esnasında direksiyon yardımı azalabilir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder.
■ Stop-start sistemi manuel olarak devre dışı bırakılmadı
■ kaput tamamen kapalı
■ sürücü kapısı kapalı veya sürücü emniyet kemeri bağlı
■ araç aküsü yeterli derecede şarj edilmiş ve durumu iyi
■ motor ısınmış
■ motor soğutma suyu sıcaklığı çok yüksek değil
■ motor egzoz sıcaklığı çok yüksek değil, örneğin yüksek motor
yüküyle sürüşü takiben
■ ortam sıcaklığı -5° C'nin üzerinde
■ klima sistemi Autostop'a izin verir
■ fren vakumu yeterli
■ dizel partikül filtresinin kendi kendini temizleme işlevi etkin değil
■ araç en son Autostop'tan beri en az
yürüyüş hızında sürülüyor
Yerine getirilmezse, Autostop
engellenir.Bazı klima sistemi komponentleri Autostop işlevini önleyebilir. Ayrıntılar
için " Klima sistemi " bölümüne bakınız
3 154.
Otoyolda sürdükten hemen sonra
Autostop önlenebilir.
İlk sürüş 3 162.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya arka cam
rezistansı gibi çeşitli elektrikli işlevler
devre dışıdır veya güç tasarrufu
moduna getirilirler. Güç tassarrufu
için klima sistemindeki fanın hızı
düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması Motoru tekrar çalıştırmak için debriyaj
pedalına basın.

166Sürüş ve kullanım

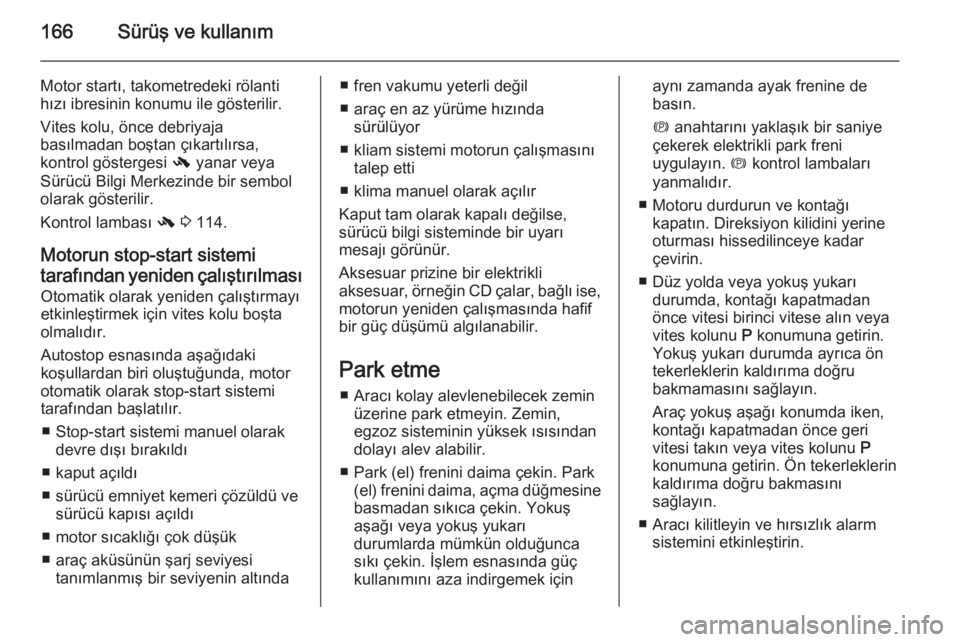

Motor startı, takometredeki rölanti
hızı ibresinin konumu ile gösterilir.
Vites kolu, önce debriyaja
basılmadan boştan çıkartılırsa,
kontrol göstergesi - yanar veya
Sürücü Bilgi Merkezinde bir sembol
olarak gösterilir.
Kontrol lambası - 3 114.
Motorun stop-start sistemi tarafından yeniden çalıştırılması Otomatik olarak yeniden çalıştırmayı
etkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır.
■ Stop-start sistemi manuel olarak devre dışı bırakıldı
■ kaput açıldı
■ sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı
■ motor sıcaklığı çok düşük
■ araç aküsünün şarj seviyesi tanımlanmış bir seviyenin altında■ fren vakumu yeterli değil
■ araç en az yürüme hızında sürülüyor
■ kliam sistemi motorun çalışmasını talep etti
■ klima manuel olarak açılır
Kaput tam olarak kapalı değilse, sürücü bilgi sisteminde bir uyarı
mesajı görünür.
Aksesuar prizine bir elektrikli
aksesuar, örneğin CD çalar, bağlı ise,
motorun yeniden çalışmasında hafif
bir güç düşümü algılanabilir.
Park etme ■ Aracı kolay alevlenebilecek zemin üzerine park etmeyin. Zemin,
egzoz sisteminin yüksek ısısından
dolayı alev alabilir.
■ Park (el) frenini daima çekin. Park (el) frenini daima, açma düğmesine
basmadan sıkıca çekin. Yokuş
aşağı veya yokuş yukarı
durumlarda mümkün olduğunca
sıkı çekin. İşlem esnasında güç
kullanımını aza indirgemek içinaynı zamanda ayak frenine de
basın.
m anahtarını yaklaşık bir saniye
çekerek elektrikli park freni
uygulayın. m kontrol lambaları
yanmalıdır.
■ Motoru durdurun ve kontağı kapatın. Direksiyon kilidini yerine
oturması hissedilinceye kadar
çevirin.
■ Düz yolda veya yokuş yukarı durumda, kontağı kapatmadan
önce vitesi birinci vitese alın veya
vites kolunu P konumuna getirin.
Yokuş yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı konumda iken,
kontağı kapatmadan önce geri
vitesi takın veya vites kolunu P
konumuna getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.
■ Aracı kilitleyin ve hırsızlık alarm sistemini etkinleştirin.

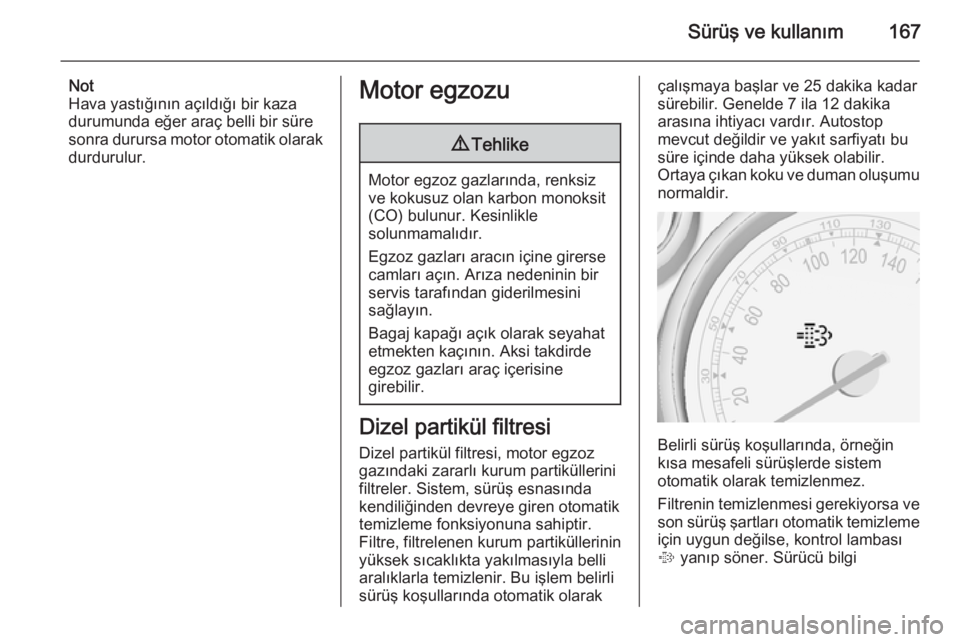

Sürüş ve kullanım167
Not
Hava yastığının açıldığı bir kaza
durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak durdurulur.Motor egzozu9 Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Dizel partikül filtresi
Dizel partikül filtresi, motor egzoz
gazındaki zararlı kurum partiküllerini
filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik
temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Genelde 7 ila 12 dakika
arasına ihtiyacı vardır. Autostop
mevcut değildir ve yakıt sarfiyatı bu
süre içinde daha yüksek olabilir.
Ortaya çıkan koku ve duman oluşumu
normaldir.
Belirli sürüş koşullarında, örneğin
kısa mesafeli sürüşlerde sistem
otomatik olarak temizlenmez.
Filtrenin temizlenmesi gerekiyorsa ve
son sürüş şartları otomatik temizleme
için uygun değilse, kontrol lambası
% yanıp söner. Sürücü bilgi

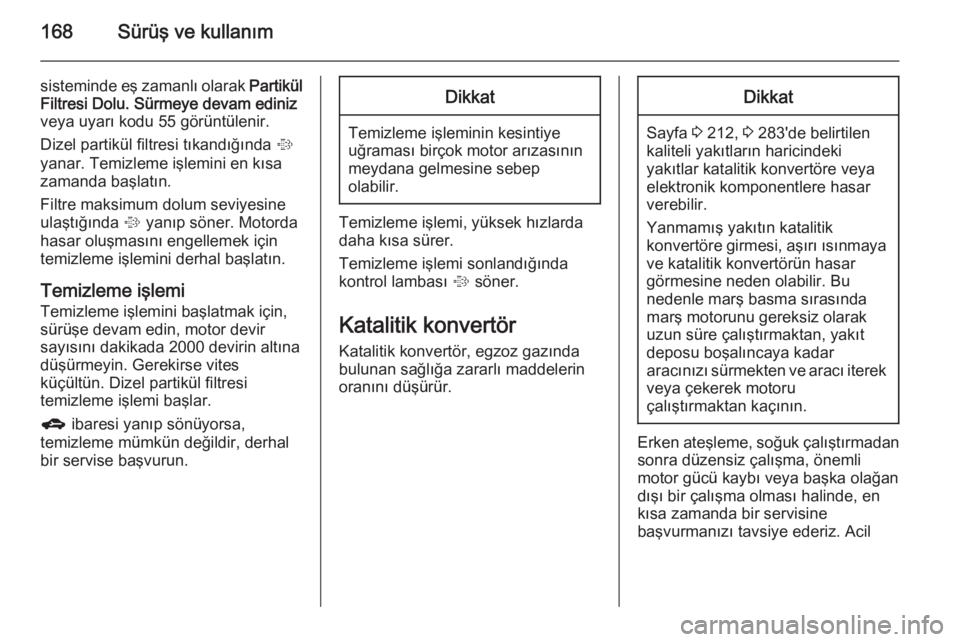

168Sürüş ve kullanım
sisteminde eş zamanlı olarak Partikül
Filtresi Dolu. Sürmeye devam ediniz
veya uyarı kodu 55 görüntülenir.
Dizel partikül filtresi tıkandığında %
yanar. Temizleme işlemini en kısa
zamanda başlatın.
Filtre maksimum dolum seviyesine ulaştığında % yanıp söner. Motorda
hasar oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Temizleme işlemi
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına
düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
g ibaresi yanıp sönüyorsa,
temizleme mümkün değildir, derhal
bir servise başvurun.Dikkat
Temizleme işleminin kesintiye
uğraması birçok motor arızasının meydana gelmesine sebep
olabilir.
Temizleme işlemi, yüksek hızlarda
daha kısa sürer.
Temizleme işlemi sonlandığında
kontrol lambası % söner.
Katalitik konvertör
Katalitik konvertör, egzoz gazında
bulunan sağlığa zararlı maddelerin
oranını düşürür.
Dikkat
Sayfa 3 212, 3 283'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
