Automobilio priežiūra259

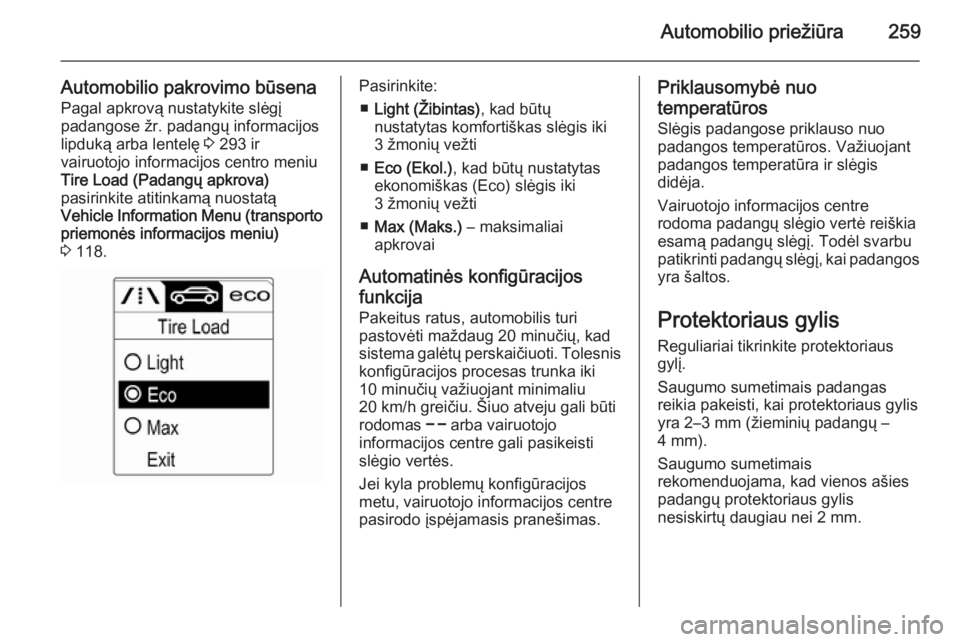

Automobilio pakrovimo būsenaPagal apkrovą nustatykite slėgį
padangose žr. padangų informacijos
lipduką arba lentelę 3 293 ir
vairuotojo informacijos centro meniu
Tire Load (Padangų apkrova)
pasirinkite atitinkamą nuostatą
Vehicle Information Menu (transporto
priemonės informacijos meniu)
3 118.Pasirinkite:
■ Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
■ Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (Eco) slėgis iki
3 žmonių vežti
■ Max (Maks.) – maksimaliai
apkrovai
Automatinės konfigūracijos
funkcija
Pakeitus ratus, automobilis turi
pastovėti maždaug 20 minučių, kad
sistema galėtų perskaičiuoti. Tolesnis
konfigūracijos procesas trunka iki
10 minučių važiuojant minimaliu
20 km/h greičiu. Šiuo atveju gali būti
rodomas $ arba vairuotojo
informacijos centre gali pasikeisti
slėgio vertės.
Jei kyla problemų konfigūracijos
metu, vairuotojo informacijos centre
pasirodo įspėjamasis pranešimas.Priklausomybė nuo
temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
esamą padangų slėgį. Todėl svarbu
patikrinti padangų slėgį, kai padangos yra šaltos.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.

260Automobilio priežiūra

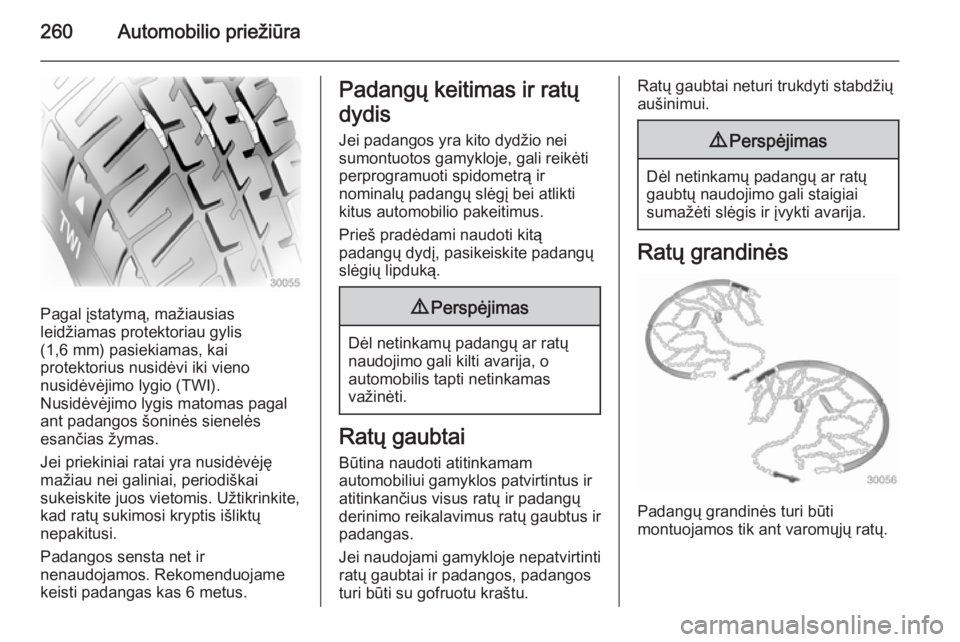

Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis. Užtikrinkite,
kad ratų sukimosi kryptis išliktų
nepakitusi.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratų
dydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Ratų grandinės
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.

Automobilio priežiūra261

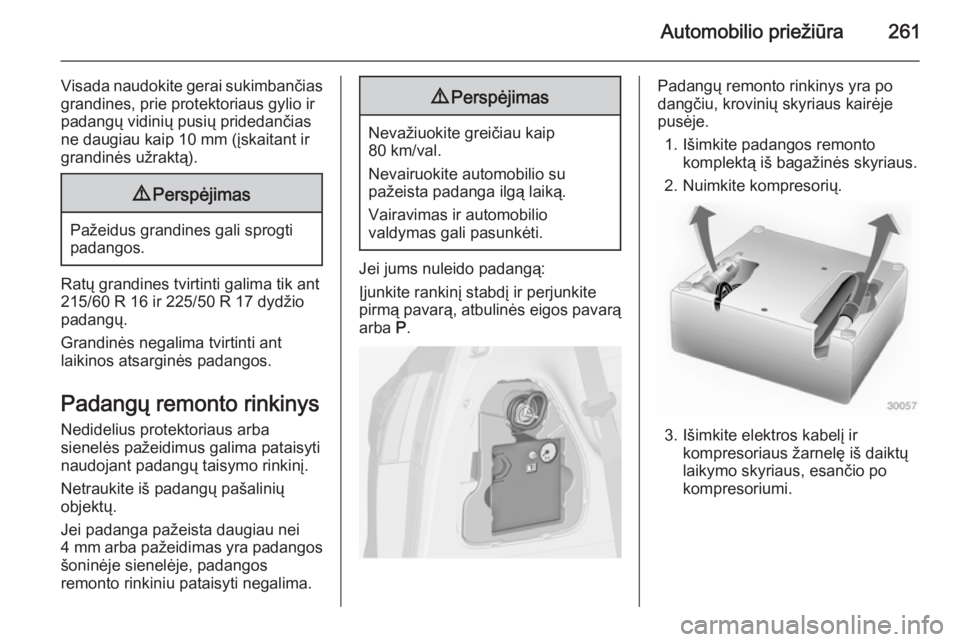

Visada naudokite gerai sukimbančiasgrandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 10 mm (įskaitant ir
grandinės užraktą).9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Ratų grandines tvirtinti galima tik ant
215/60 R 16 ir 225/50 R 17 dydžio
padangų.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys Nedidelius protektoriaus arba
sienelės pažeidimus galima pataisyti
naudojant padangų taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.
9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/val.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei jums nuleido padangą:
Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Padangų remonto rinkinys yra po
dangčiu, krovinių skyriaus kairėje
pusėje.
1. Išimkite padangos remonto komplektą iš bagažinės skyriaus.
2. Nuimkite kompresorių.
3. Išimkite elektros kabelį ir kompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.

262Automobilio priežiūra

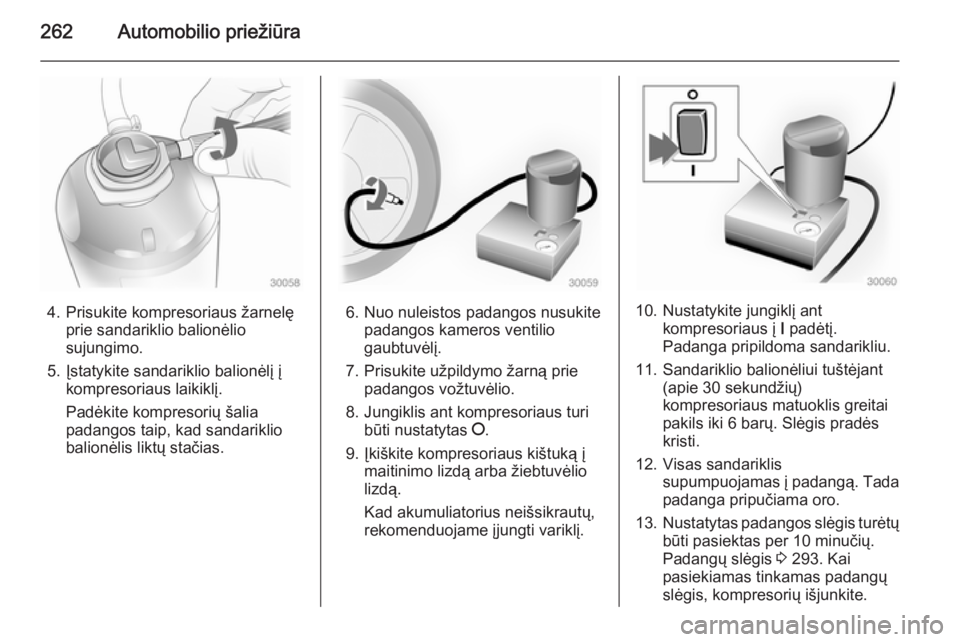

4. Prisukite kompresoriaus žarnelęprie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.6. Nuo nuleistos padangos nusukite padangos kameros ventilio
gaubtuvėlį.
7. Prisukite užpildymo žarną prie padangos vožtuvėlio.
8. Jungiklis ant kompresoriaus turi būti nustatytas J.
9. Įkiškite kompresoriaus kištuką į maitinimo lizdą arba žiebtuvėlio
lizdą.
Kad akumuliatorius neišsikrautų, rekomenduojame įjungti variklį.10. Nustatykite jungiklį ant kompresoriaus į I padėtį.
Padanga pripildoma sandarikliu.
11. Sandariklio balionėliui tuštėjant (apie 30 sekundžių)
kompresoriaus matuoklis greitai
pakils iki 6 barų. Slėgis pradės
kristi.
12. Visas sandariklis supumpuojamas į padangą. Tada
padanga pripučiama oro.
13. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 293. Kai
pasiekiamas tinkamas padangų
slėgis, kompresorių išjunkite.

Automobilio priežiūra263

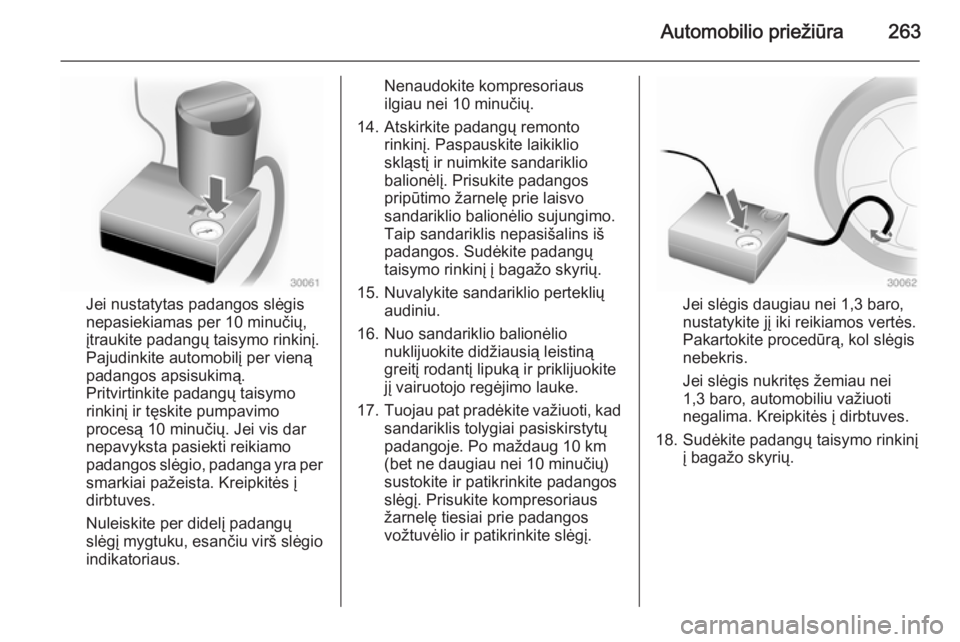

Jei nustatytas padangos slėgis
nepasiekiamas per 10 minučių,
įtraukite padangų taisymo rinkinį.
Pajudinkite automobilį per vieną
padangos apsisukimą.
Pritvirtinkite padangų taisymo
rinkinį ir tęskite pumpavimo
procesą 10 minučių. Jei vis dar
nepavyksta pasiekti reikiamo
padangos slėgio, padanga yra per
smarkiai pažeista. Kreipkitės į
dirbtuves.
Nuleiskite per didelį padangų
slėgį mygtuku, esančiu virš slėgio indikatoriaus.
Nenaudokite kompresoriaus
ilgiau nei 10 minučių.
14. Atskirkite padangų remonto rinkinį. Paspauskite laikiklio
skląstį ir nuimkite sandariklio
balionėlį. Prisukite padangos
pripūtimo žarnelę prie laisvo
sandariklio balionėlio sujungimo.
Taip sandariklis nepasišalins iš
padangos. Sudėkite padangų
taisymo rinkinį į bagažo skyrių.
15. Nuvalykite sandariklio perteklių audiniu.
16. Nuo sandariklio balionėlio nuklijuokite didžiausią leistiną
greitį rodantį lipuką ir priklijuokite
jį vairuotojo regėjimo lauke.
17. Tuojau pat pradėkite važiuoti, kad
sandariklis tolygiai pasiskirstytų
padangoje. Po maždaug 10 km
(bet ne daugiau nei 10 minučių)
sustokite ir patikrinkite padangos
slėgį. Prisukite kompresoriaus
žarnelę tiesiai prie padangos
vožtuvėlio ir patikrinkite slėgį.
Jei slėgis daugiau nei 1,3 baro,
nustatykite jį iki reikiamos vertės.
Pakartokite procedūrą, kol slėgis
nebekris.
Jei slėgis nukritęs žemiau nei
1,3 baro, automobiliu važiuoti
negalima. Kreipkitės į dirbtuves.
18. Sudėkite padangų taisymo rinkinį į bagažo skyrių.

264Automobilio priežiūra

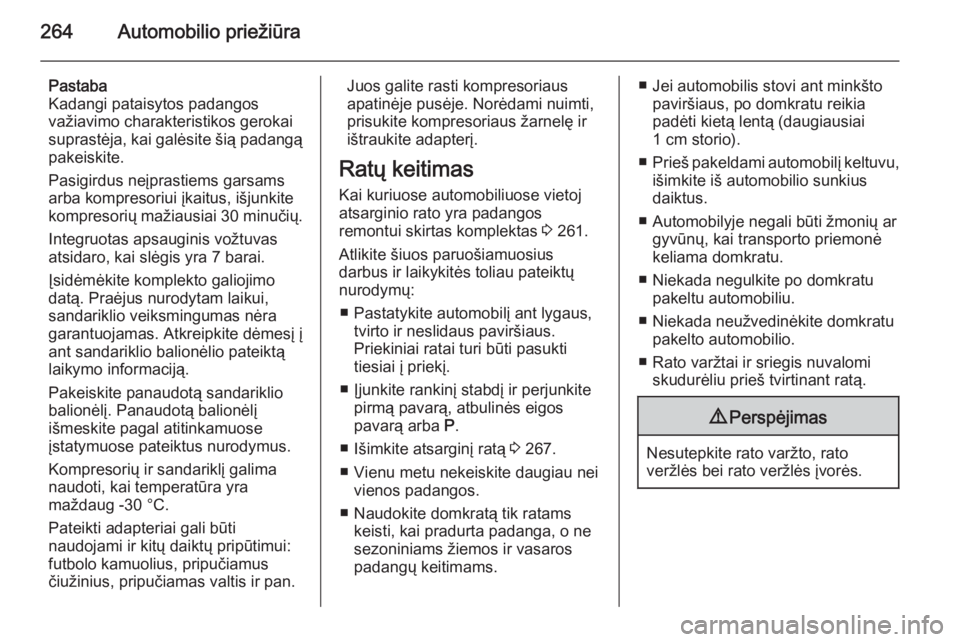

Pastaba
Kadangi pataisytos padangos
važiavimo charakteristikos gerokai
suprastėja, kai galėsite šią padangą pakeiskite.
Pasigirdus neįprastiems garsams
arba kompresoriui įkaitus, išjunkite
kompresorių mažiausiai 30 minučių.
Integruotas apsauginis vožtuvas atsidaro, kai slėgis yra 7 barai.
Įsidėmėkite komplekto galiojimo
datą. Praėjus nurodytam laikui,
sandariklio veiksmingumas nėra
garantuojamas. Atkreipkite dėmesį į
ant sandariklio balionėlio pateiktą laikymo informaciją.
Pakeiskite panaudotą sandariklio
balionėlį. Panaudotą balionėlį
išmeskite pagal atitinkamuose
įstatymuose pateiktus nurodymus.
Kompresorių ir sandariklį galima
naudoti, kai temperatūra yra
maždaug -30 °C.
Pateikti adapteriai gali būti
naudojami ir kitų daiktų pripūtimui: futbolo kamuolius, pripučiamus
čiužinius, pripučiamas valtis ir pan.Juos galite rasti kompresoriaus
apatinėje pusėje. Norėdami nuimti,
prisukite kompresoriaus žarnelę ir
ištraukite adapterį.
Ratų keitimas
Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas 3 261.
Atlikite šiuos paruošiamuosius
darbus ir laikykitės toliau pateiktų
nurodymų:
■ Pastatykite automobilį ant lygaus, tvirto ir neslidaus paviršiaus.
Priekiniai ratai turi būti pasukti
tiesiai į priekį.
■ Įjunkite rankinį stabdį ir perjunkite pirmą pavarą, atbulinės eigos
pavarą arba P.
■ Išimkite atsarginį ratą 3 267.
■ Vienu metu nekeiskite daugiau nei vienos padangos.
■ Naudokite domkratą tik ratams keisti, kai pradurta padanga, o nesezoniniams žiemos ir vasaros
padangų keitimams.■ Jei automobilis stovi ant minkšto paviršiaus, po domkratu reikia
padėti kietą lentą (daugiausiai
1 cm storio).
■ Prieš pakeldami automobilį keltuvu,
išimkite iš automobilio sunkius
daiktus.
■ Automobilyje negali būti žmonių ar gyvūnų, kai transporto priemonė
keliama domkratu.
■ Niekada negulkite po domkratu pakeltu automobiliu.
■ Niekada neužvedinėkite domkratu pakelto automobilio.
■ Rato varžtai ir sriegis nuvalomi skudurėliu prieš tvirtinant ratą.9 Perspėjimas
Nesutepkite rato varžto, rato
veržlės bei rato veržlės įvorės.

Automobilio priežiūra265

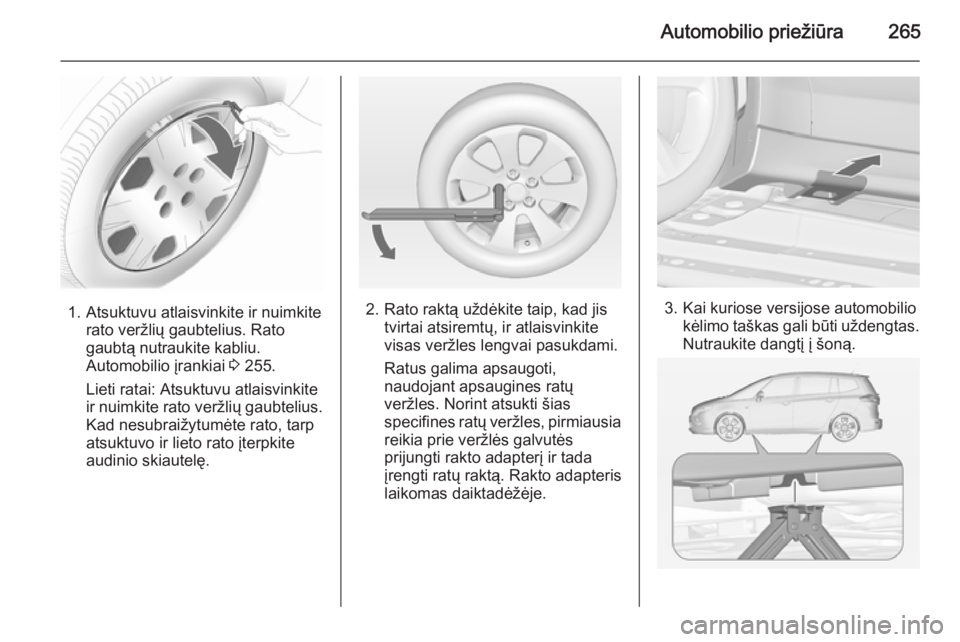

1. Atsuktuvu atlaisvinkite ir nuimkiterato veržlių gaubtelius. Rato
gaubtą nutraukite kabliu.
Automobilio įrankiai 3 255.
Lieti ratai: Atsuktuvu atlaisvinkite
ir nuimkite rato veržlių gaubtelius. Kad nesubraižytumėte rato, tarp
atsuktuvo ir lieto rato įterpkite
audinio skiautelę.2. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir atlaisvinkite
visas veržles lengvai pasukdami.
Ratus galima apsaugoti,
naudojant apsaugines ratų
veržles. Norint atsukti šias
specifines ratų veržles, pirmiausia
reikia prie veržlės galvutės
prijungti rakto adapterį ir tada
įrengti ratų raktą. Rakto adapteris
laikomas daiktadėžėje.3. Kai kuriose versijose automobilio kėlimo taškas gali būti uždengtas.Nutraukite dangtį į šoną.

266Automobilio priežiūra

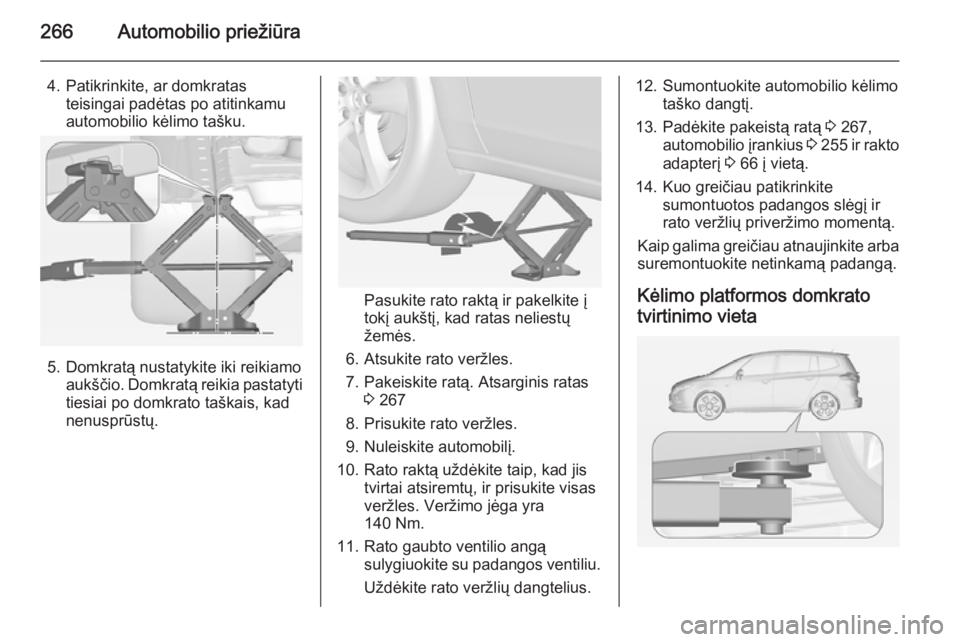

4. Patikrinkite, ar domkratasteisingai padėtas po atitinkamu
automobilio kėlimo tašku.
5. Domkratą nustatykite iki reikiamo aukščio. Domkratą reikia pastatyti
tiesiai po domkrato taškais, kad
nenusprūstų.
Pasukite rato raktą ir pakelkite į
tokį aukštį, kad ratas neliestų
žemės.
6. Atsukite rato veržles.
7. Pakeiskite ratą. Atsarginis ratas 3 267
8. Prisukite rato veržles. 9. Nuleiskite automobilį.
10. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir prisukite visas
veržles. Veržimo jėga yra
140 Nm.
11. Rato gaubto ventilio angą sulygiuokite su padangos ventiliu.
Uždėkite rato veržlių dangtelius.
12. Sumontuokite automobilio kėlimo taško dangtį.
13. Padėkite pakeistą ratą 3 267,
automobilio įrankius 3 255 ir rakto
adapterį 3 66 į vietą.
14. Kuo greičiau patikrinkite sumontuotos padangos slėgį ir
rato veržlių priveržimo momentą.
Kaip galima greičiau atnaujinkite arba
suremontuokite netinkamą padangą.
Kėlimo platformos domkrato
tvirtinimo vieta

Automobilio priežiūra267

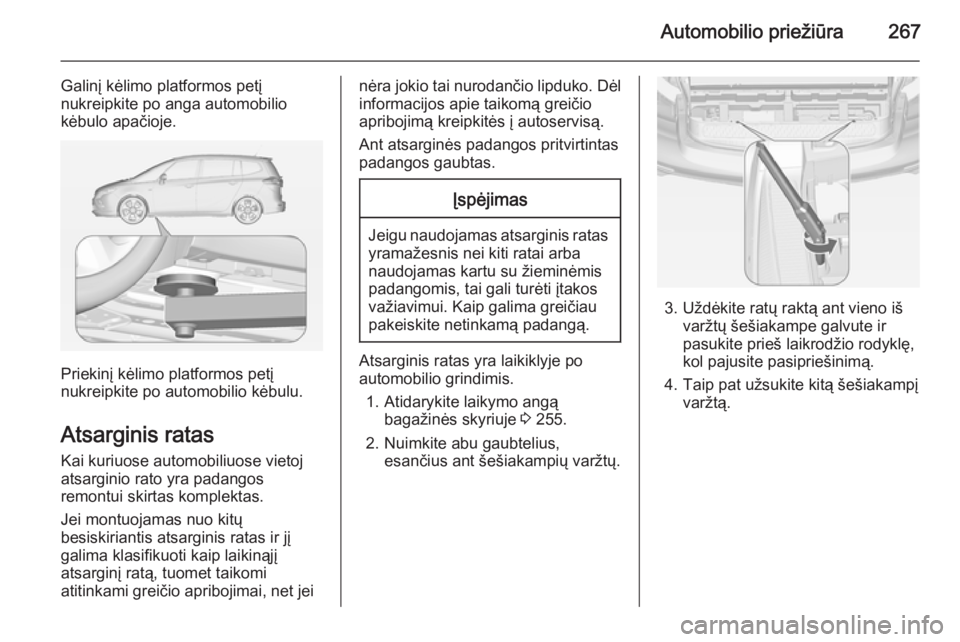

Galinį kėlimo platformos petį
nukreipkite po anga automobilio
kėbulo apačioje.
Priekinį kėlimo platformos petį
nukreipkite po automobilio kėbulu.
Atsarginis ratas
Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas.
Jei montuojamas nuo kitų
besiskiriantis atsarginis ratas ir jį
galima klasifikuoti kaip laikinąjį
atsarginį ratą, tuomet taikomi
atitinkami greičio apribojimai, net jei
nėra jokio tai nurodančio lipduko. Dėl
informacijos apie taikomą greičio
apribojimą kreipkitės į autoservisą.
Ant atsarginės padangos pritvirtintas
padangos gaubtas.Įspėjimas
Jeigu naudojamas atsarginis ratas yramažesnis nei kiti ratai arba
naudojamas kartu su žieminėmis
padangomis, tai gali turėti įtakos
važiavimui. Kaip galima greičiau
pakeiskite netinkamą padangą.
Atsarginis ratas yra laikiklyje po
automobilio grindimis.
1. Atidarykite laikymo angą bagažinės skyriuje 3 255.
2. Nuimkite abu gaubtelius, esančius ant šešiakampių varžtų.
3. Uždėkite ratų raktą ant vieno išvaržtų šešiakampe galvute ir
pasukite prieš laikrodžio rodyklę,
kol pajusite pasipriešinimą.
4. Taip pat užsukite kitą šešiakampį varžtą.

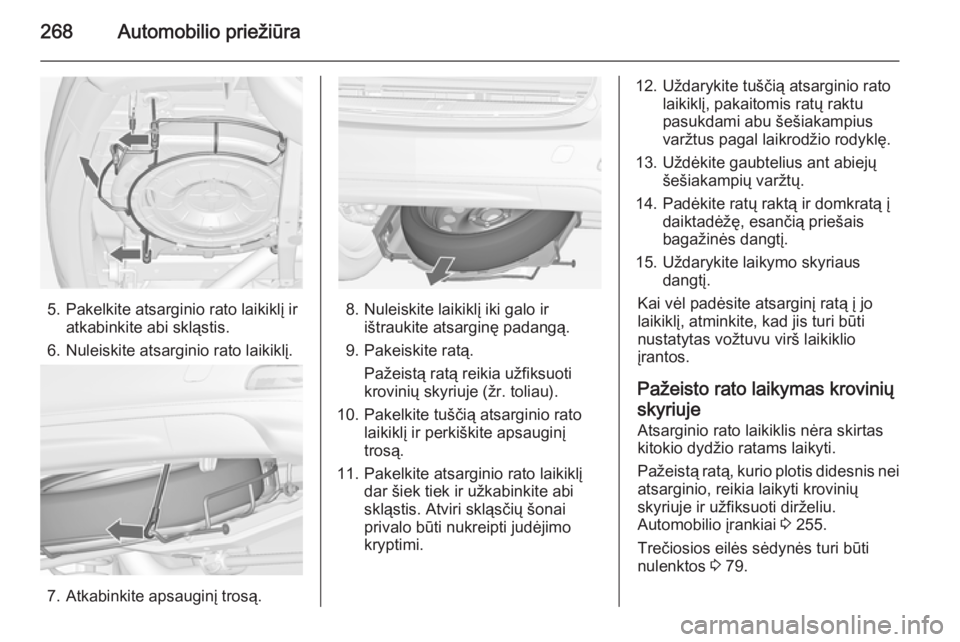

268Automobilio priežiūra
5. Pakelkite atsarginio rato laikiklį iratkabinkite abi skląstis.
6. Nuleiskite atsarginio rato laikiklį.
7. Atkabinkite apsauginį trosą.
8. Nuleiskite laikiklį iki galo ir ištraukite atsarginę padangą.
9. Pakeiskite ratą. Pažeistą ratą reikia užfiksuoti
krovinių skyriuje (žr. toliau).
10. Pakelkite tuščią atsarginio rato laikiklį ir perkiškite apsauginį
trosą.
11. Pakelkite atsarginio rato laikiklį dar šiek tiek ir užkabinkite abi
skląstis. Atviri skląsčių šonai
privalo būti nukreipti judėjimo
kryptimi.
12. Uždarykite tuščią atsarginio rato laikiklį, pakaitomis ratų raktu
pasukdami abu šešiakampius
varžtus pagal laikrodžio rodyklę.
13. Uždėkite gaubtelius ant abiejų šešiakampių varžtų.
14. Padėkite ratų raktą ir domkratą į daiktadėžę, esančią priešais
bagažinės dangtį.
15. Uždarykite laikymo skyriaus dangtį.
Kai vėl padėsite atsarginį ratą į jo
laikiklį, atminkite, kad jis turi būti
nustatytas vožtuvu virš laikiklio
įrantos.
Pažeisto rato laikymas krovinių
skyriuje Atsarginio rato laikiklis nėra skirtas
kitokio dydžio ratams laikyti.
Pažeistą ratą, kurio plotis didesnis nei
atsarginio, reikia laikyti krovinių
skyriuje ir užfiksuoti dirželiu.
Automobilio įrankiai 3 255.
Trečiosios eilės sėdynės turi būti
nulenktos 3 79.
