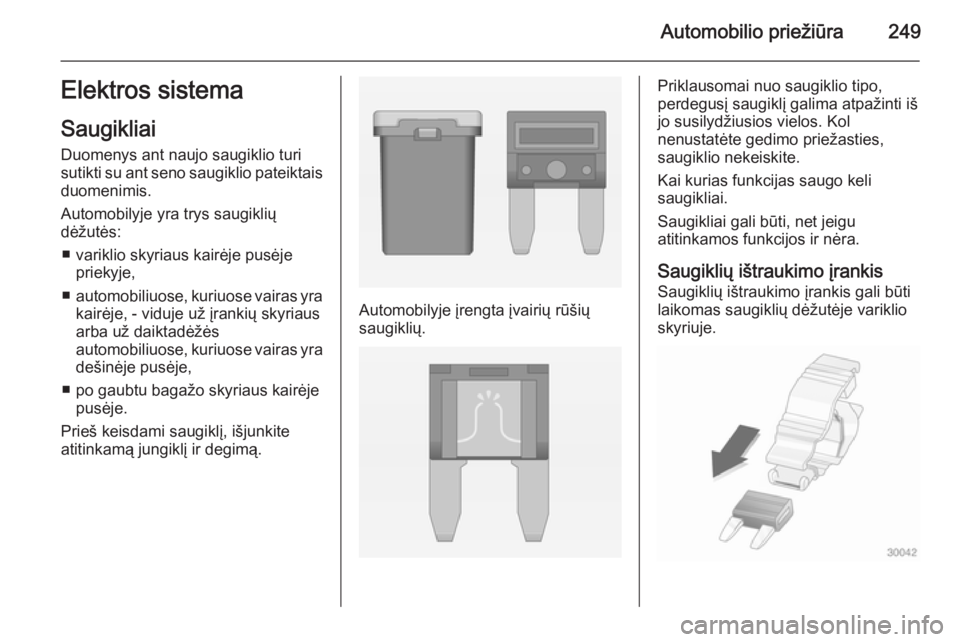

Automobilio priežiūra249Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais
duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra
dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

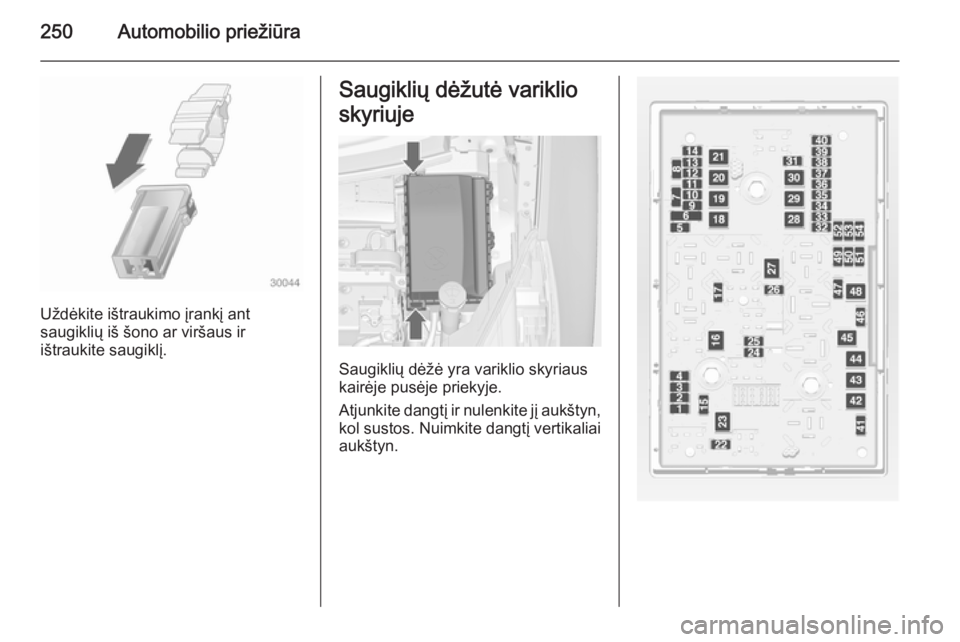

250Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

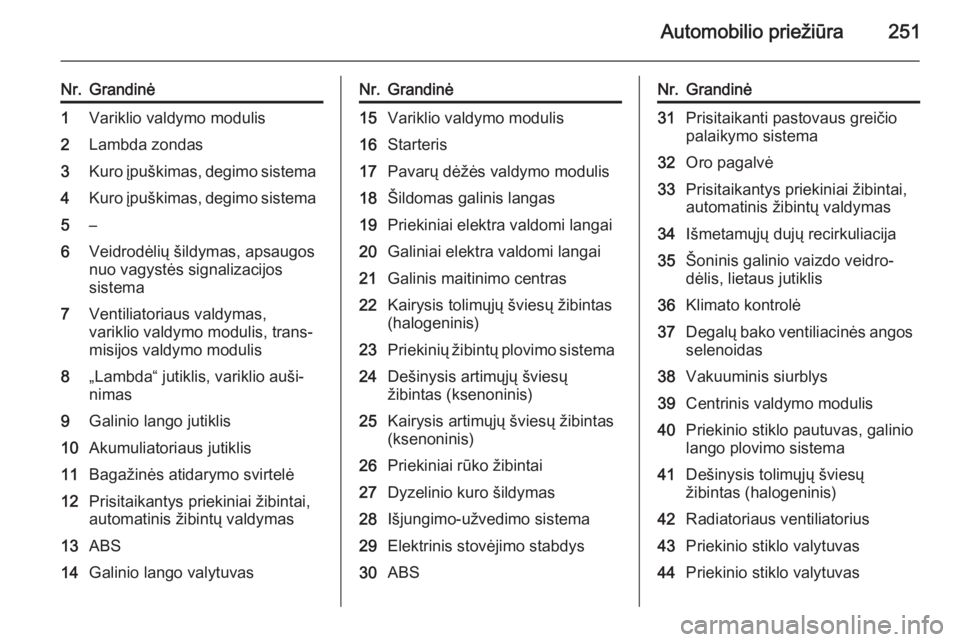

Automobilio priežiūra251
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlių šildymas, apsaugos
nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdymas,
variklio valdymo modulis, trans‐
misijos valdymo modulis8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Akumuliatoriaus jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS14Galinio lango valytuvasNr.Grandinė15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis maitinimo centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Išjungimo-užvedimo sistema29Elektrinis stovėjimo stabdys30ABSNr.Grandinė31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Šoninis galinio vaizdo veidro‐
dėlis, lietaus jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo pautuvas, galinio
lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44Priekinio stiklo valytuvas

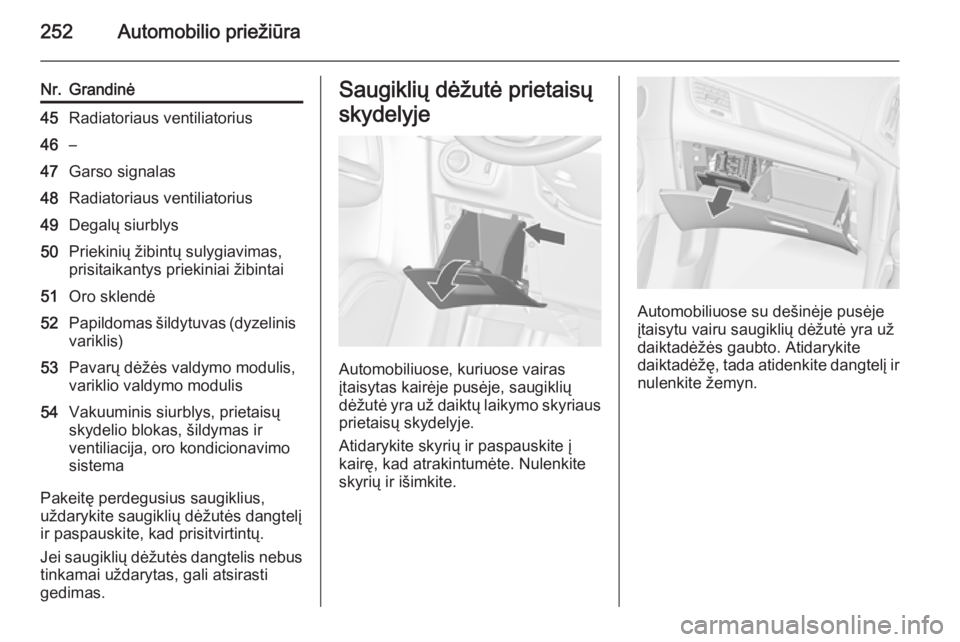

252Automobilio priežiūra
Nr.Grandinė45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51Oro sklendė52Papildomas šildytuvas (dyzelinis variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį
ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

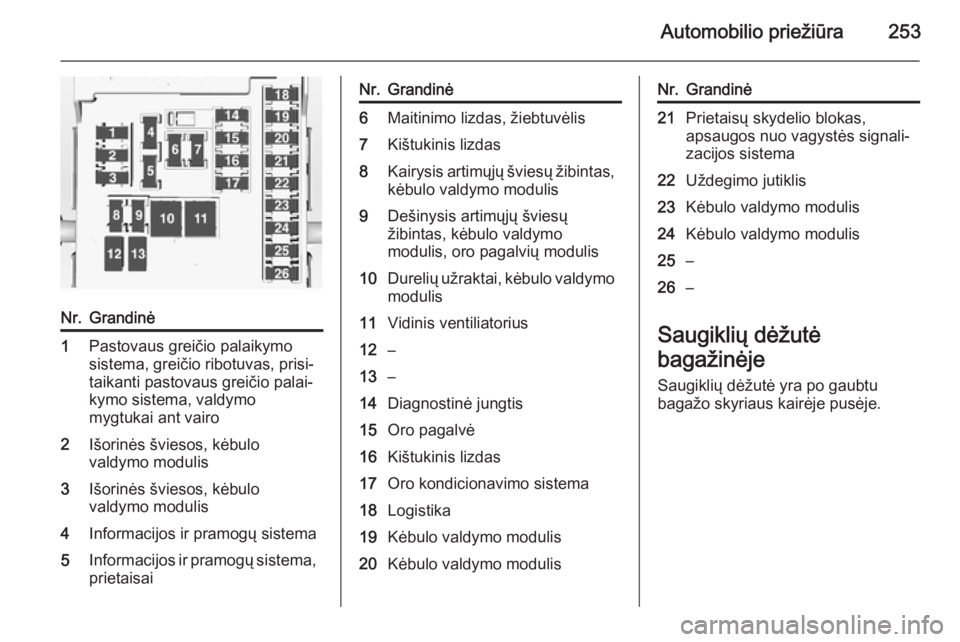

Automobilio priežiūra253
Nr.Grandinė1Pastovaus greičio palaikymo
sistema, greičio ribotuvas, prisi‐
taikanti pastovaus greičio palai‐
kymo sistema, valdymo
mygtukai ant vairo2Išorinės šviesos, kėbulo
valdymo modulis3Išorinės šviesos, kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisaiNr.Grandinė6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdas8Kairysis artimųjų šviesų žibintas,
kėbulo valdymo modulis9Dešinysis artimųjų šviesų
žibintas, kėbulo valdymo
modulis, oro pagalvių modulis10Durelių užraktai, kėbulo valdymo modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Kištukinis lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulisNr.Grandinė21Prietaisų skydelio blokas,
apsaugos nuo vagystės signali‐
zacijos sistema22Uždegimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26–
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.

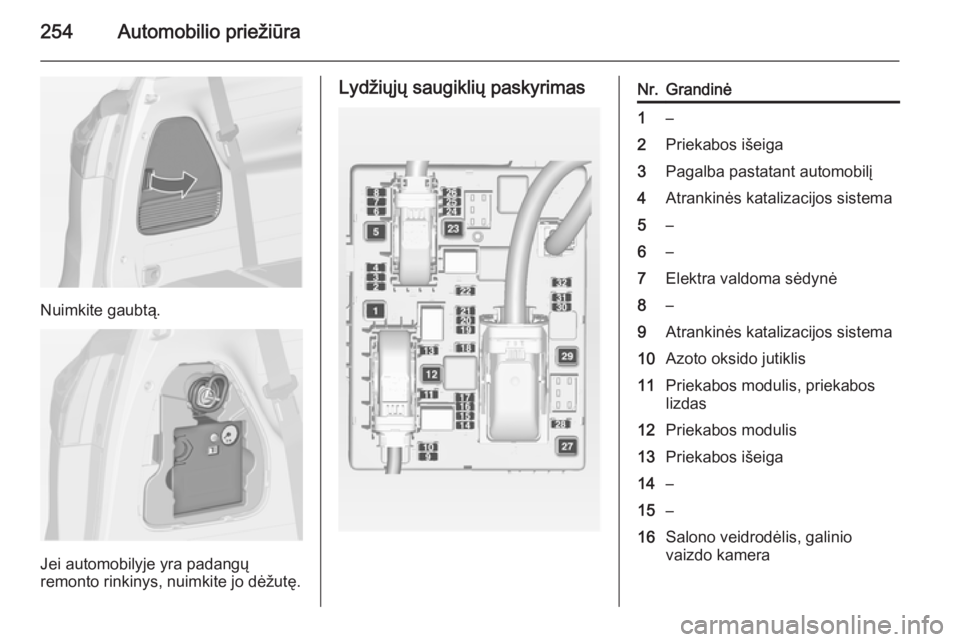

254Automobilio priežiūra
Nuimkite gaubtą.
Jei automobilyje yra padangų
remonto rinkinys, nuimkite jo dėžutę.
Lydžiųjų saugiklių paskyrimasNr.Grandinė1–2Priekabos išeiga3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8–9Atrankinės katalizacijos sistema10Azoto oksido jutiklis11Priekabos modulis, priekabos
lizdas12Priekabos modulis13Priekabos išeiga14–15–16Salono veidrodėlis, galinio
vaizdo kamera

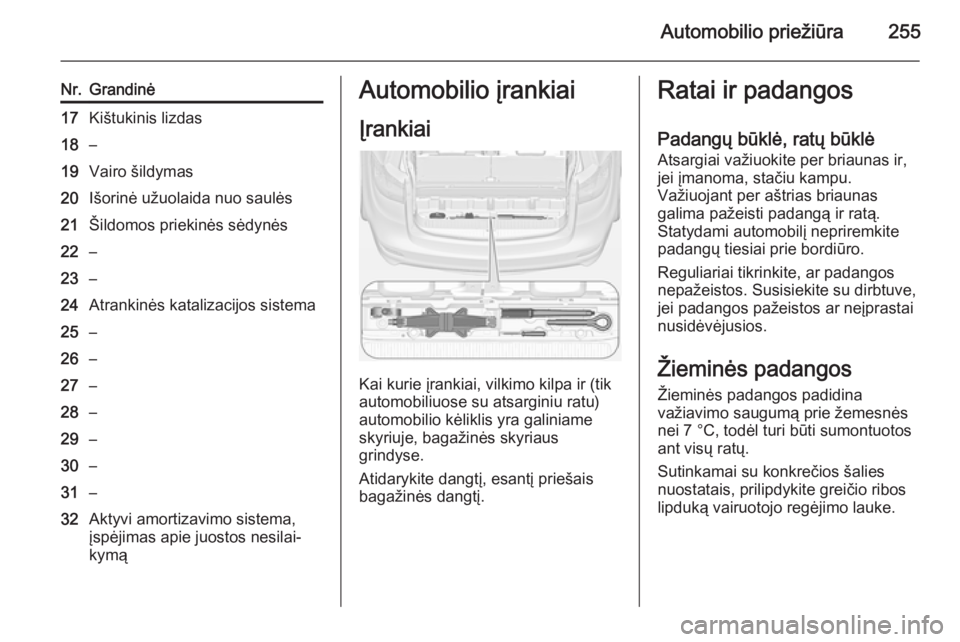

Automobilio priežiūra255
Nr.Grandinė17Kištukinis lizdas18–19Vairo šildymas20Išorinė užuolaida nuo saulės21Šildomos priekinės sėdynės22–23–24Atrankinės katalizacijos sistema25–26–27–28–29–30–31–32Aktyvi amortizavimo sistema,
įspėjimas apie juostos nesilai‐
kymąAutomobilio įrankiai
Įrankiai
Kai kurie įrankiai, vilkimo kilpa ir (tik
automobiliuose su atsarginiu ratu)
automobilio kėliklis yra galiniame
skyriuje, bagažinės skyriaus
grindyse.
Atidarykite dangtį, esantį priešais
bagažinės dangtį.
Ratai ir padangos
Padangų būklė, ratų būklėAtsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.

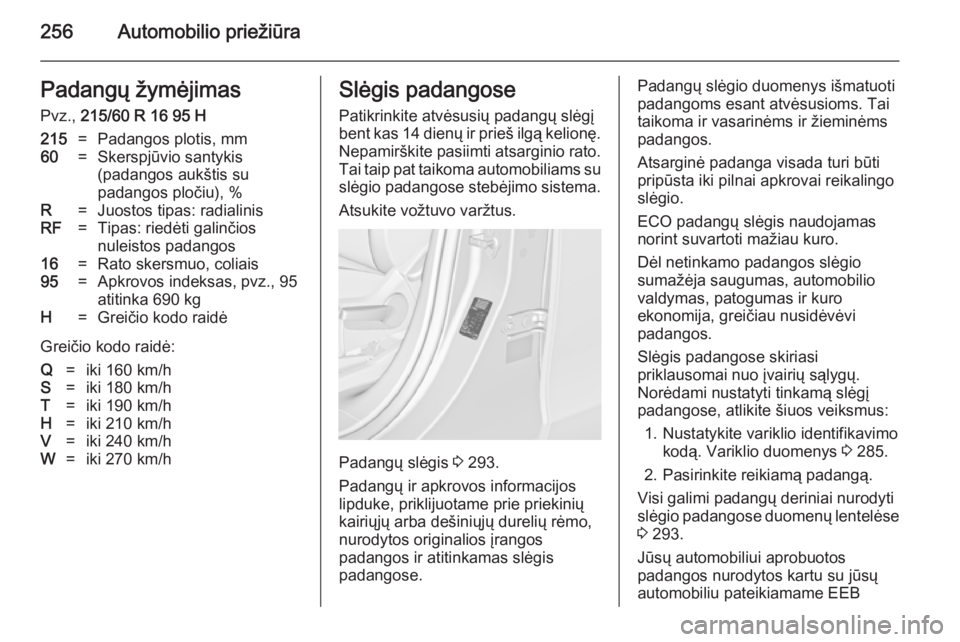

256Automobilio priežiūraPadangų žymėjimasPvz., 215/60 R 16 95 H215=Padangos plotis, mm60=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliais95=Apkrovos indeksas, pvz., 95
atitinka 690 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/hSlėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 293.
Padangų ir apkrovos informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 285.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 293.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB

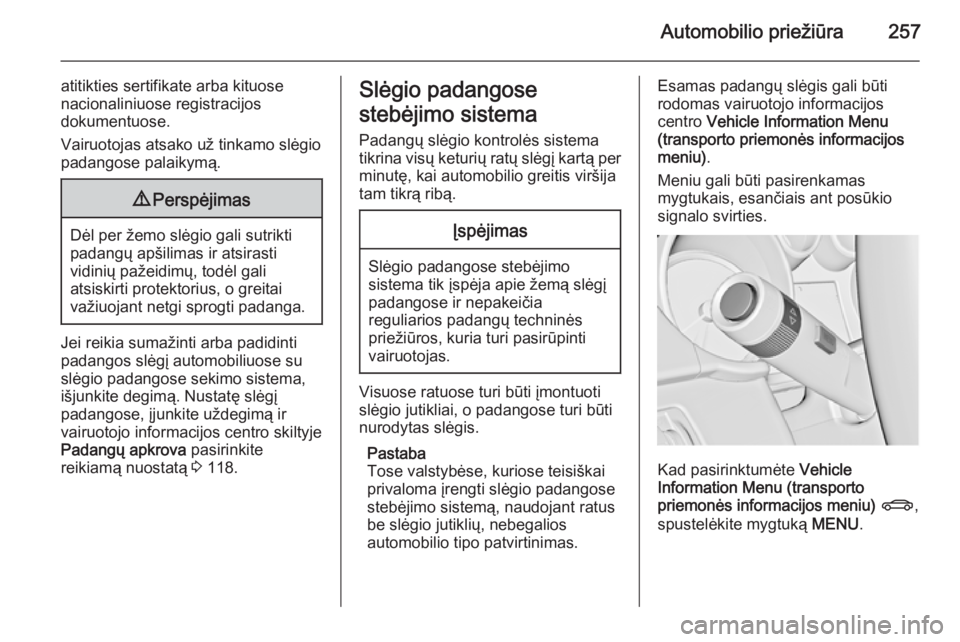

Automobilio priežiūra257
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą. Nustatę slėgį
padangose, įjunkite uždegimą ir
vairuotojo informacijos centro skiltyje
Padangų apkrova pasirinkite
reikiamą nuostatą 3 118.
Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių ratų slėgį kartą per minutę, kai automobilio greitis viršija
tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį
padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Kad pasirinktumėte Vehicle
Information Menu (transporto
priemonės informacijos meniu) X ,
spustelėkite mygtuką MENU.

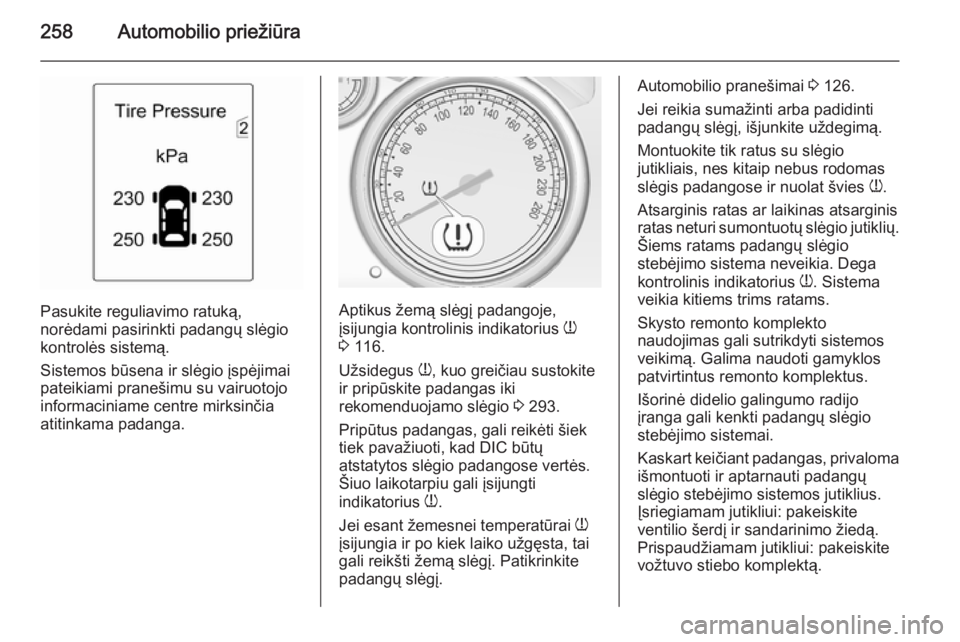

258Automobilio priežiūra
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su vairuotojo informaciniame centre mirksinčia
atitinkama padanga.Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 116.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 293.
Pripūtus padangas, gali reikėti šiek tiek pavažiuoti, kad DIC būtų
atstatytos slėgio padangose vertės.
Šiuo laikotarpiu gali įsijungti
indikatorius w.
Jei esant žemesnei temperatūrai w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti žemą slėgį. Patikrinkite
padangų slėgį.
Automobilio pranešimai 3 126.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šiems ratams padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Išorinė didelio galingumo radijo
įranga gali kenkti padangų slėgio
stebėjimo sistemai.
Kaskart keičiant padangas, privaloma
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
