Péče o vozidlo249Kola a pneumatikyStav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech kolech.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.Značení pneumatik
Např. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, v palcích95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 287.
Na informačním štítku huštění
pneumatik a hmotností na předním
levém nebo pravém rámu dveří jsou
uvedeny rozměry a tlak huštění
pneumatik originální výbavy vozidla.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.

250Péče o vozidlo
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 279.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 287.Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu
poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte příslušné
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 117.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

Péče o vozidlo251
Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání příslušné pneumatiky.Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 115.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 287.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to být známkou klesání tlaku. Zkontrolujtetlak vzduchu v pneumatikách.

252Péče o vozidlo
Zprávy vozidla 3 123.
Pokud musíte zvýšit nebo snížit tlak vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchuv pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 287, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 117.Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Funkce automatického učení
Po výměně kol musí vozidlo stát
přibližně 20 minut , než systém znovu
provede výpočet. Následující proces
opakovaného načtení vyžaduje až
10 minut jízdy rychlostí minimálně
20 km/h. V tomto případě může
informační centrum řidiče zobrazit
$ nebo hodnoty tlaků mohou být
vzájemně zaměněny.
Pokud během procesu opakovaného
načtení nastanou problémy,
informační centrum řidiče zobrazí
výstražnou zprávu.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.

Péče o vozidlo253
Tlak vzduchu v pneumatice
zobrazený informačním centrem
řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku
s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.

254Péče o vozidlo
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít zesílené boky.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pouze na pneumatiky s rozměry
215/60 R 16 a 225/50 R 17.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku pneumatiky
je možné opravit pomocí soupravy na
opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

Péče o vozidlo255
Souprava na opravu pneumatik je na
levé straně zavazadlového prostoru za krytem.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.

256Péče o vozidlo
9. Zasuňte zástrčku kompresoru donapájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.

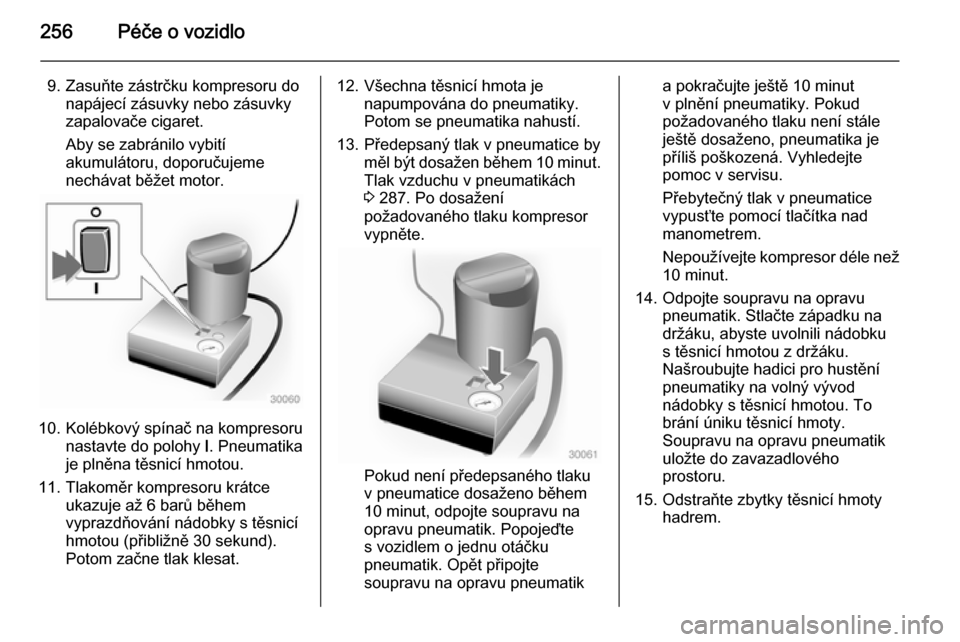

10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 287. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaného tlaku
v pneumatice dosaženo během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.

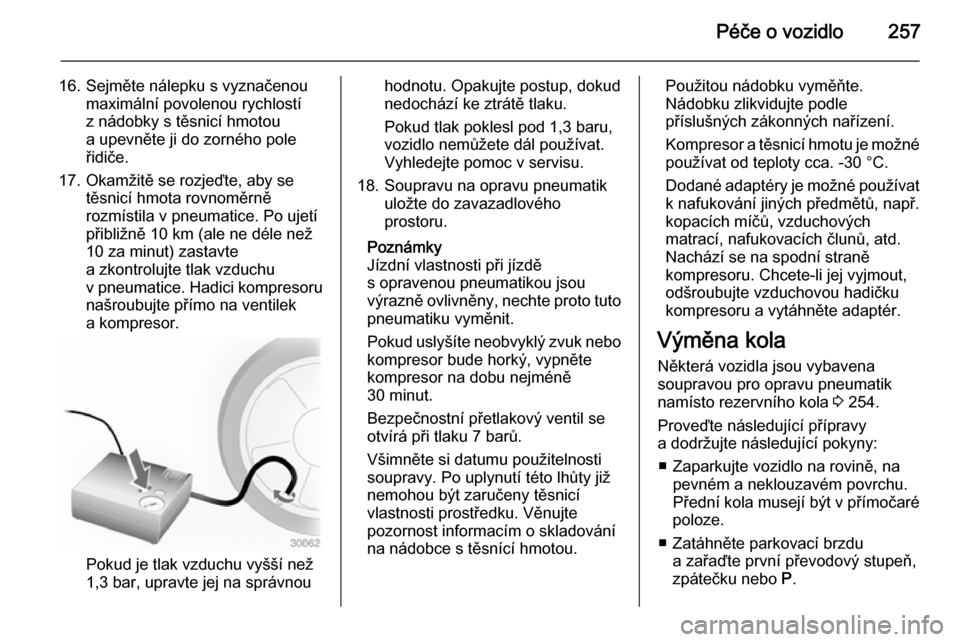

Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.

Péče o vozidlo257
16. Sejměte nálepku s vyznačenoumaximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
10 za minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 254.
Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být v přímočaré
poloze.
■ Zatáhněte parkovací brzdu a zařaďte první převodový stupeň,
zpátečku nebo P.

258Péče o vozidlo
■ Vyjměte rezervní kolo 3 260.
■ Nikdy neměňte zároveň více než jedno kolo.
■ Zvedák používejte pouze pro výměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Před zdvižením vozidla z něj vyložte těžké předměty.
■ Ve vozidle, které je zvedáno, nesmějí být žádné osoby ani
zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.
■ Nestartujte vozidlo, pokud je zvednuté na zvedáku.
■ Před namontováním kola vyčistěte kolové matice a závity čistým
hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.Stáhněte ozdobný kryt kola
pomocí háku. Nářadí vozidla
3 248.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a demontujte.
Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.
2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic nejdříve na
matici nasaďte adaptér klíče před
nasazením klíče na kola. Adaptér
klíče se nachází v odkládací
schránce v palubní desce.
