Péče o vozidlo229
Za normálních okolností není nutné
kapalinu do posilovače řízení
kontrolovat. Pokud se během řízení
ozývají neobvyklé zvuky, nebo pokud posilovač reaguje divným způsobem,
vyhledejte pomoc autorizovaného
servisu.
Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím kapaliny
ostřikovače, která obsahuje
nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Brzdy
Pokud má brzdové obložení
minimální tloušťku, během brzdění se bude ozývat kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.

230Péče o vozidlo

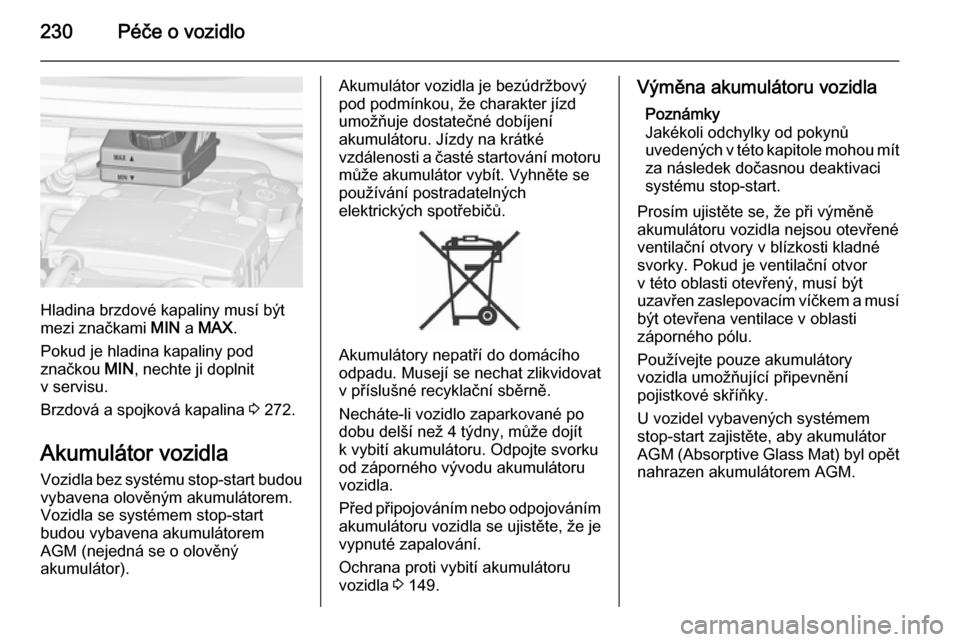

Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 272.
Akumulátor vozidla
Vozidla bez systému stop-start budou vybavena olověným akumulátorem.
Vozidla se systémem stop-start
budou vybavena akumulátorem
AGM (nejedná se o olověný
akumulátor).
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné dobíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Necháte-li vozidlo zaparkované po
dobu delší než 4 týdny, může dojít
k vybití akumulátoru. Odpojte svorku
od záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
vozidla 3 149.
Výměna akumulátoru vozidla
Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít
za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.
U vozidel vybavených systémem
stop-start zajistěte, aby akumulátor
AGM (Absorptive Glass Mat) byl opět
nahrazen akumulátorem AGM.

Péče o vozidlo231

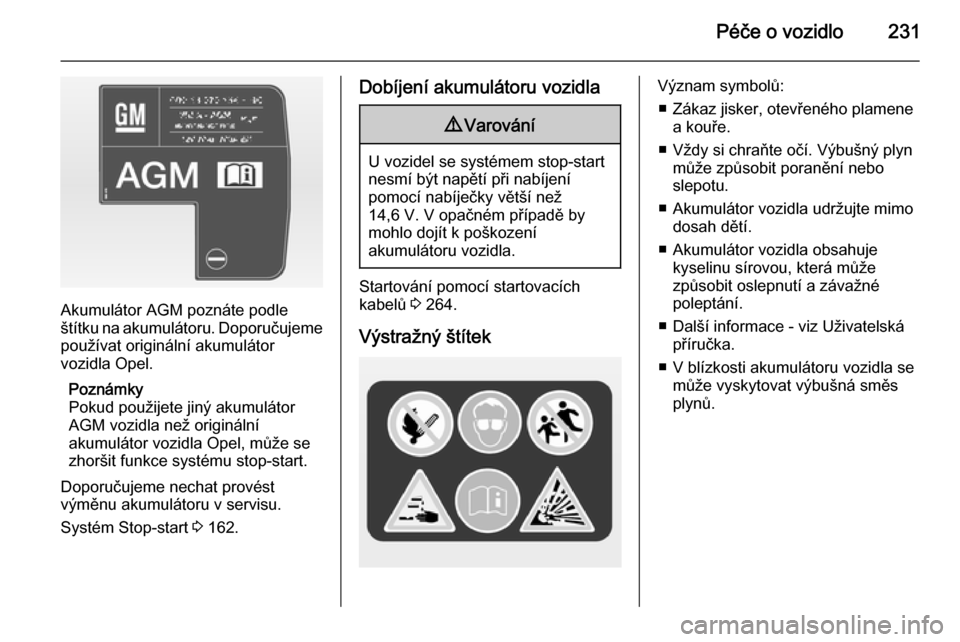

Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme používat originální akumulátor
vozidla Opel.
Poznámky
Pokud použijete jiný akumulátor AGM vozidla než originální
akumulátor vozidla Opel, může se
zhoršit funkce systému stop-start.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 162.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 264.
Výstražný štítek
Význam symbolů: ■ Zákaz jisker, otevřeného plamene a kouře.
■ Vždy si chraňte očí. Výbušný plyn může způsobit poranění nebo
slepotu.
■ Akumulátor vozidla udržujte mimo dosah dětí.
■ Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
■ Další informace - viz Uživatelská příručka.
■ V blízkosti akumulátoru vozidla se může vyskytovat výbušná směs
plynů.

232Péče o vozidloOdvzdušnění palivového
systému u vznětových
motorů Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc
v servisu.

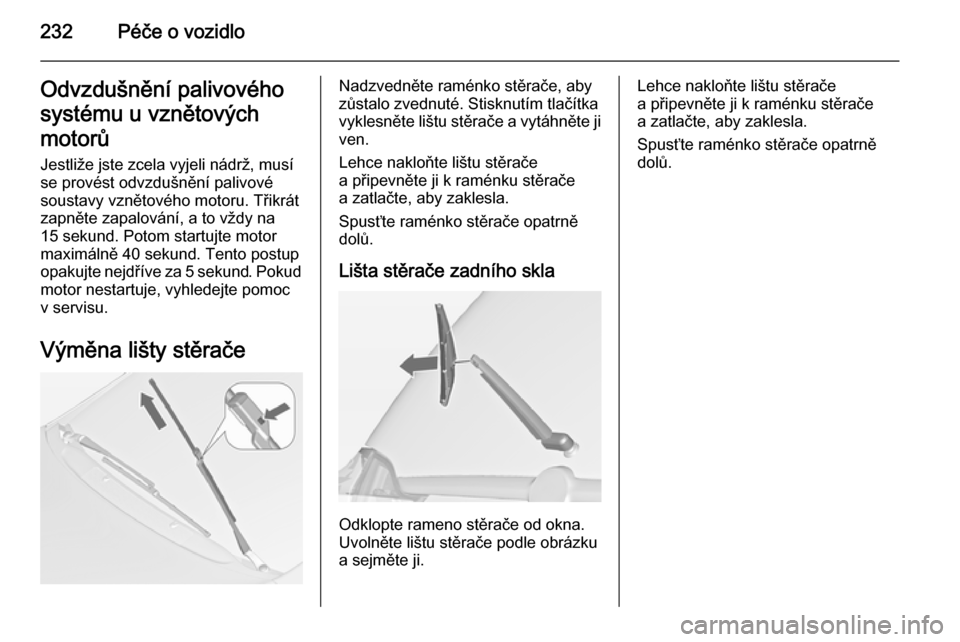

Výměna lišty stěračeNadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

Péče o vozidlo233Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.

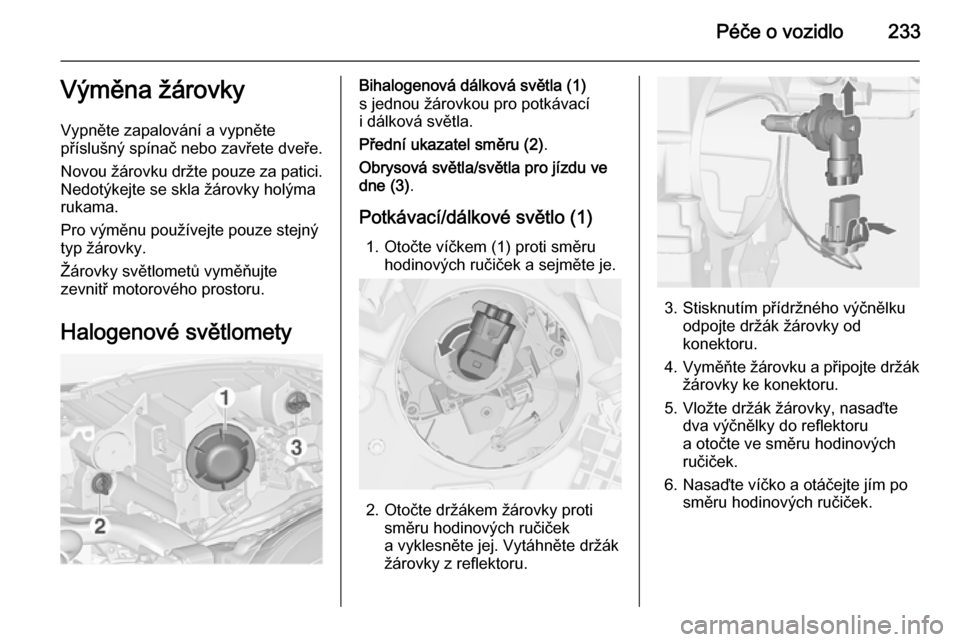

Halogenové světlometyBihalogenová dálková světla (1)
s jednou žárovkou pro potkávací
i dálková světla.
Přední ukazatel směru (2) .
Obrysová světla/světla pro jízdu ve
dne (3) .
Potkávací/dálkové světlo (1) 1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Stisknutím přídržného výčnělku odpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

234Péče o vozidlo

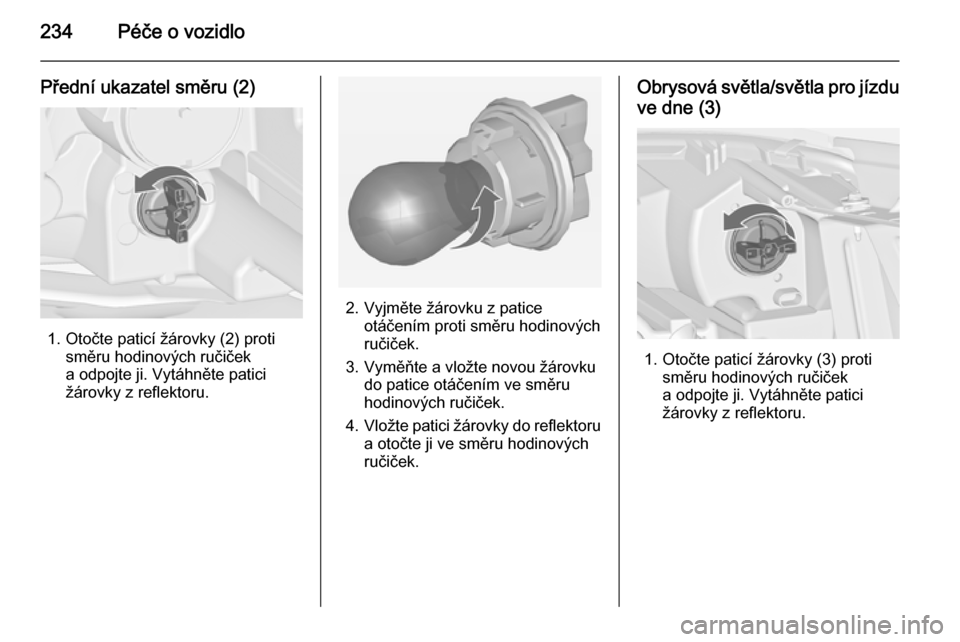

Přední ukazatel směru (2)
1. Otočte paticí žárovky (2) protisměru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice otáčením proti směru hodinovýchručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Obrysová světla/světla pro jízdu
ve dne (3)
1. Otočte paticí žárovky (3) proti směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.

Péče o vozidlo235
2. Vyjměte žárovku z patice tahem.3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Adaptivní přední osvětlení9 Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se ho. Žárovky
nechte vyměnit v servisu.
Žárovky pro přední ukazatele
směru a osvětlení pro zatáčení lze měnit.
Osvětlení pro zahýbání (1) .
Přední ukazatel směru (2).
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována ze svítivých diod (LED) a nelze je měnit.
Osvětlení pro zahýbání (1) 1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.

236Péče o vozidlo

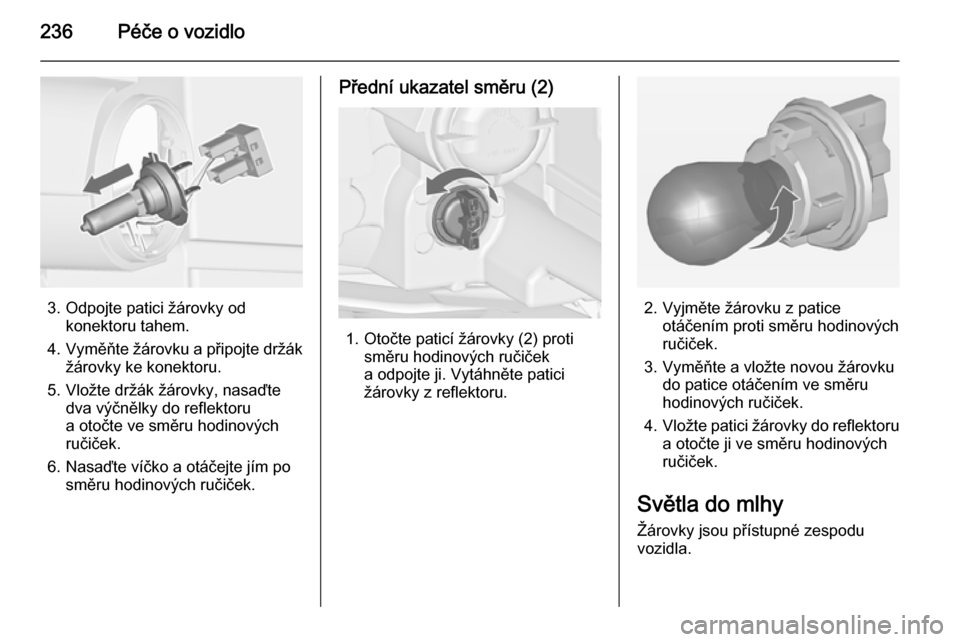

3. Odpojte patici žárovky odkonektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Přední ukazatel směru (2)
1. Otočte paticí žárovky (2) protisměru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice otáčením proti směru hodinovýchručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.

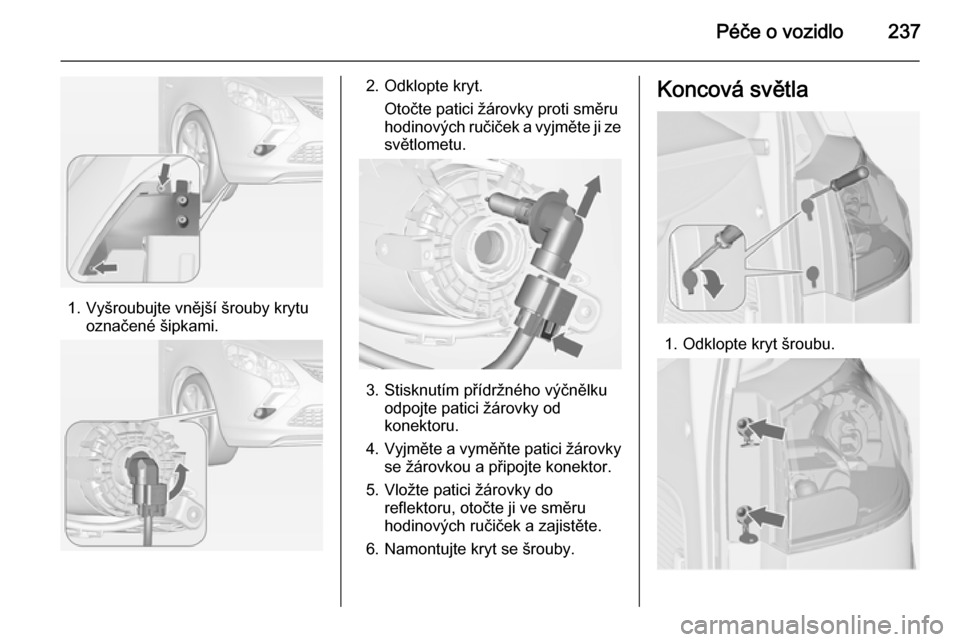

Světla do mlhy
Žárovky jsou přístupné zespodu
vozidla.

Péče o vozidlo237
1. Vyšroubujte vnější šrouby krytuoznačené šipkami.
2. Odklopte kryt.
Otočte patici žárovky proti směru
hodinových ručiček a vyjměte ji ze
světlometu.
3. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
5. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
6. Namontujte kryt se šrouby.
Koncová světla
1. Odklopte kryt šroubu.

238Péče o vozidlo
2. Vyšroubujte šrouby označenéšipkami.

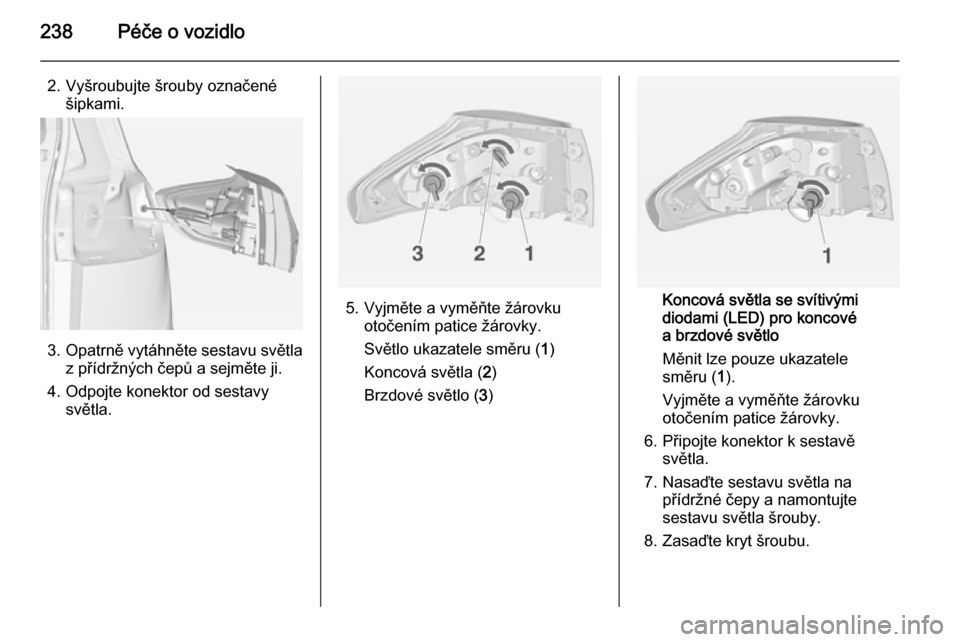

3.Opatrně vytáhněte sestavu světla
z přídržných čepů a sejměte ji.
4. Odpojte konektor od sestavy světla.
5. Vyjměte a vyměňte žárovkuotočením patice žárovky.
Světlo ukazatele směru ( 1)
Koncová světla ( 2)
Brzdové světlo ( 3)Koncová světla se svítivými
diodami (LED) pro koncové
a brzdové světlo
Měnit lze pouze ukazatele
směru ( 1).
Vyjměte a vyměňte žárovku
otočením patice žárovky.
6. Připojte konektor k sestavě světla.
7. Nasaďte sestavu světla na přídržné čepy a namontujte
sestavu světla šrouby.
8. Zasaďte kryt šroubu.
