OPEL ZAFIRA C 2014.5 Uporabniški priročnik

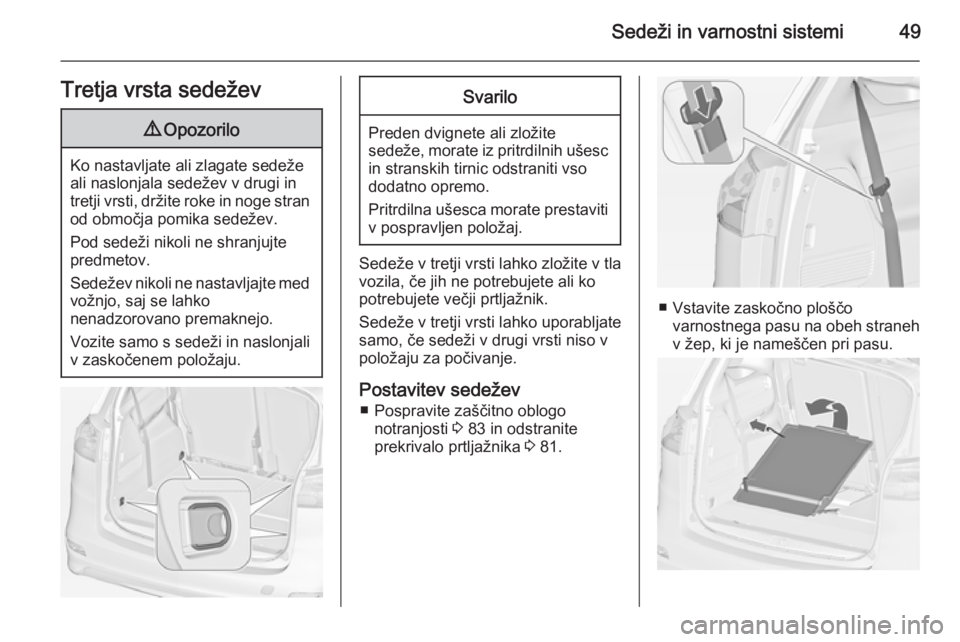

Sedeži in varnostni sistemi49Tretja vrsta sedežev9Opozorilo
Ko nastavljate ali zlagate sedeže
ali naslonjala sedežev v drugi in tretji vrsti, držite roke in noge stran od območja pomika sedežev.
Pod sedeži nikoli ne shranjujte
predmetov.
Sedežev nikoli ne nastavljajte med
vožnjo, saj se lahko
nenadzorovano premaknejo.
Vozite samo s sedeži in naslonjali v zaskočenem položaju.
Svarilo
Preden dvignete ali zložite
sedeže, morate iz pritrdilnih ušesc in stranskih tirnic odstraniti vso
dodatno opremo.
Pritrdilna ušesca morate prestaviti
v pospravljen položaj.
Sedeže v tretji vrsti lahko zložite v tla
vozila, če jih ne potrebujete ali ko
potrebujete večji prtljažnik.
Sedeže v tretji vrsti lahko uporabljate
samo, če sedeži v drugi vrsti niso v
položaju za počivanje.
Postavitev sedežev ■ Pospravite zaščitno oblogo notranjosti 3 83 in odstranite
prekrivalo prtljažnika 3 81.
■ Vstavite zaskočno ploščo
varnostnega pasu na obeh straneh
v žep, ki je nameščen pri pasu.

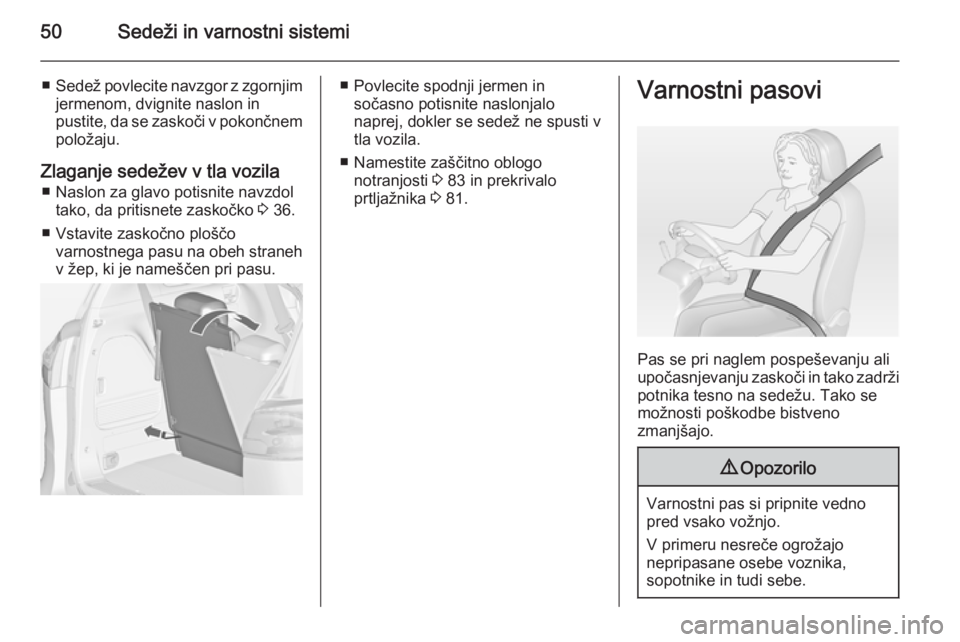

50Sedeži in varnostni sistemi
■Sedež povlecite navzgor z zgornjim
jermenom, dvignite naslon in
pustite, da se zaskoči v pokončnem
položaju.
Zlaganje sedežev v tla vozila ■ Naslon za glavo potisnite navzdol tako, da pritisnete zaskočko 3 36.
■ Vstavite zaskočno ploščo varnostnega pasu na obeh straneh
v žep, ki je nameščen pri pasu.■ Povlecite spodnji jermen in sočasno potisnite naslonjalo
naprej, dokler se sedež ne spusti v
tla vozila.
■ Namestite zaščitno oblogo notranjosti 3 83 in prekrivalo
prtljažnika 3 81.Varnostni pasovi
Pas se pri naglem pospeševanju ali
upočasnjevanju zaskoči in tako zadrži potnika tesno na sedežu. Tako se
možnosti poškodbe bistveno
zmanjšajo.
9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.

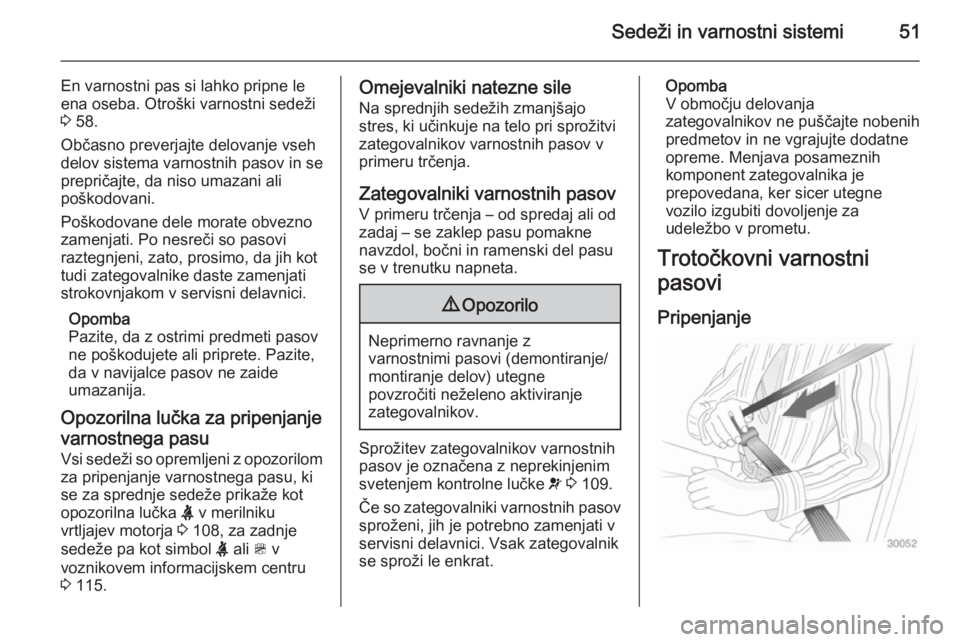

Sedeži in varnostni sistemi51
En varnostni pas si lahko pripne le
ena oseba. Otroški varnostni sedeži
3 58.
Občasno preverjajte delovanje vseh
delov sistema varnostnih pasov in se
prepričajte, da niso umazani ali
poškodovani.
Poškodovane dele morate obvezno
zamenjati. Po nesreči so pasovi
raztegnjeni, zato, prosimo, da jih kot
tudi zategovalnike daste zamenjati
strokovnjakom v servisni delavnici.
Opomba
Pazite, da z ostrimi predmeti pasov
ne poškodujete ali priprete. Pazite,
da v navijalce pasov ne zaide
umazanija.
Opozorilna lučka za pripenjanje varnostnega pasu
Vsi sedeži so opremljeni z opozorilom za pripenjanje varnostnega pasu, kise za sprednje sedeže prikaže kot
opozorilna lučka X v merilniku
vrtljajev motorja 3 108, za zadnje
sedeže pa kot simbol X ali > v
voznikovem informacijskem centru
3 115.Omejevalniki natezne sile
Na sprednjih sedežih zmanjšajo
stres, ki učinkuje na telo pri sprožitvi
zategovalnikov varnostnih pasov v
primeru trčenja.
Zategovalniki varnostnih pasov
V primeru trčenja – od spredaj ali od
zadaj – se zaklep pasu pomakne
navzdol, bočni in ramenski del pasu
se v trenutku napneta.9 Opozorilo
Neprimerno ravnanje z
varnostnimi pasovi (demontiranje/
montiranje delov) utegne
povzročiti neželeno aktiviranje
zategovalnikov.
Sprožitev zategovalnikov varnostnih pasov je označena z neprekinjenim
svetenjem kontrolne lučke v 3 109.
Če so zategovalniki varnostnih pasov
sproženi, jih je potrebno zamenjati v servisni delavnici. Vsak zategovalnik
se sproži le enkrat.
Opomba
V območju delovanja
zategovalnikov ne puščajte nobenih
predmetov in ne vgrajujte dodatne
opreme. Menjava posameznih
komponent zategovalnika je
prepovedana, ker sicer utegne
vozilo izgubiti dovoljenje za
udeležbo v prometu.
Trotočkovni varnostni
pasovi
Pripenjanje

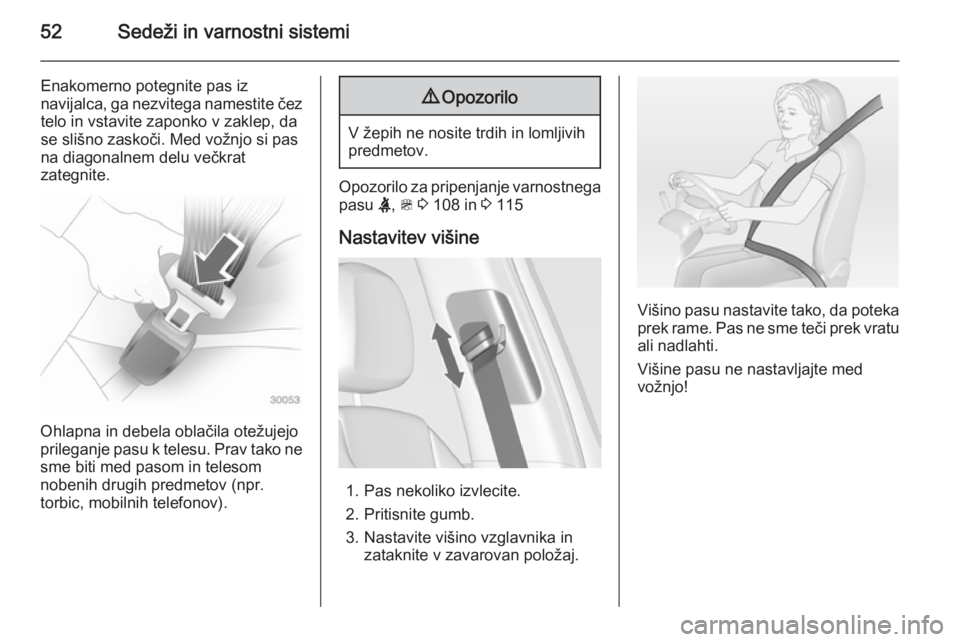

52Sedeži in varnostni sistemi
Enakomerno potegnite pas iz
navijalca, ga nezvitega namestite čez
telo in vstavite zaponko v zaklep, da se slišno zaskoči. Med vožnjo si pas
na diagonalnem delu večkrat
zategnite.
Ohlapna in debela oblačila otežujejo
prileganje pasu k telesu. Prav tako ne sme biti med pasom in telesom
nobenih drugih predmetov (npr.
torbic, mobilnih telefonov).
9 Opozorilo
V žepih ne nosite trdih in lomljivih
predmetov.
Opozorilo za pripenjanje varnostnega
pasu X, > 3 108 in 3 115
Nastavitev višine
1. Pas nekoliko izvlecite.
2. Pritisnite gumb.
3. Nastavite višino vzglavnika in zataknite v zavarovan položaj.
Višino pasu nastavite tako, da poteka
prek rame. Pas ne sme teči prek vratu ali nadlahti.
Višine pasu ne nastavljajte med
vožnjo!

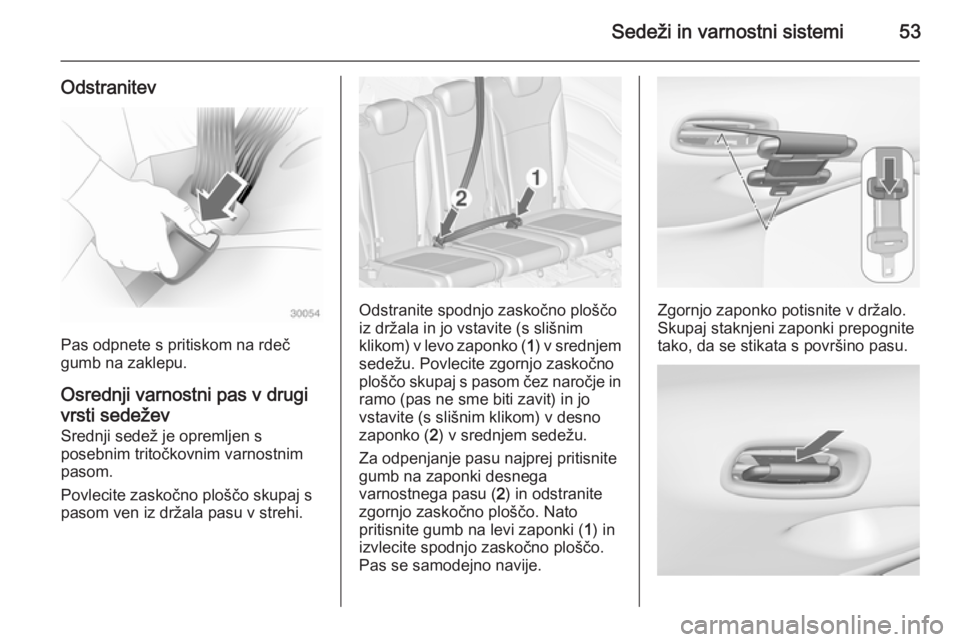

Sedeži in varnostni sistemi53
Odstranitev
Pas odpnete s pritiskom na rdeč
gumb na zaklepu.
Osrednji varnostni pas v drugi
vrsti sedežev
Srednji sedež je opremljen s
posebnim tritočkovnim varnostnim pasom.
Povlecite zaskočno ploščo skupaj s pasom ven iz držala pasu v strehi.
Odstranite spodnjo zaskočno ploščo
iz držala in jo vstavite (s slišnim
klikom) v levo zaponko ( 1) v srednjem
sedežu. Povlecite zgornjo zaskočno
ploščo skupaj s pasom čez naročje in
ramo (pas ne sme biti zavit) in jo
vstavite (s slišnim klikom) v desno zaponko ( 2) v srednjem sedežu.
Za odpenjanje pasu najprej pritisnite
gumb na zaponki desnega
varnostnega pasu ( 2) in odstranite
zgornjo zaskočno ploščo. Nato
pritisnite gumb na levi zaponki ( 1) in
izvlecite spodnjo zaskočno ploščo.
Pas se samodejno navije.Zgornjo zaponko potisnite v držalo.
Skupaj staknjeni zaponki prepognite tako, da se stikata s površino pasu.

54Sedeži in varnostni sistemi
Pas z zaponkama, obrnjenima protiodprtini, vstavite v držalo v stropni
prevleki.
Varnostni pasovi sedežev v tretji vrsti Sedeži v tretji vrsti so opremljeni stritočkovnimi varnostnimi pasovi.
Ko varnostnih pasov ne uporabljate
ali pa zlagate sedeže, vstavite
zaskočno ploščo varnostnega pasu
na obeh straneh v žep, ki je
nameščen na pasu.
Če je srednji sedež v drugi vrsti
zaseden in je potnik pripet z
varnostnim pasom, je uporaba na
levega sedeža v tretji vrsti dovoljena
samo osebam z višino največ
150 cm.
Ko izvlečete osrednji varnostni pas, je
na njegovi zadnji strani opozorilna
nalepka z obvestilom, povezanim z
levim sedežem v tretji vrsti.
Uporaba varnostnih pasov mednosečnostjo9 Opozorilo
Spodnji del pasu naj teče čim nižje
prek medenice, da ne pritiska na
trebuh.
Sistem varnostnih
blazin
Sistem varnostnih blazin se sestoji iz
večih internih (notranjih) sistemov,
odvisno od stopnje opremljenosti.
Pri sprožitvi se varnostne blazine
napihnejo v nekaj milisekundah.
Varnostna blazina se razpre in
uplahne tako hitro, da ju pri nesreči
navadno sploh ni opaziti.9 Opozorilo
Zaradi nestrokovnega ravnanja
utegne priti do neželene sprožitve
varnostne blazine – nevarnost
telesnih poškodb!
Opomba
Elektronska kontrolna enota sistema varnostnih blazin in zategovalnikov
varnostnih pasov se nahaja v
sredinski konzoli med sprednjima

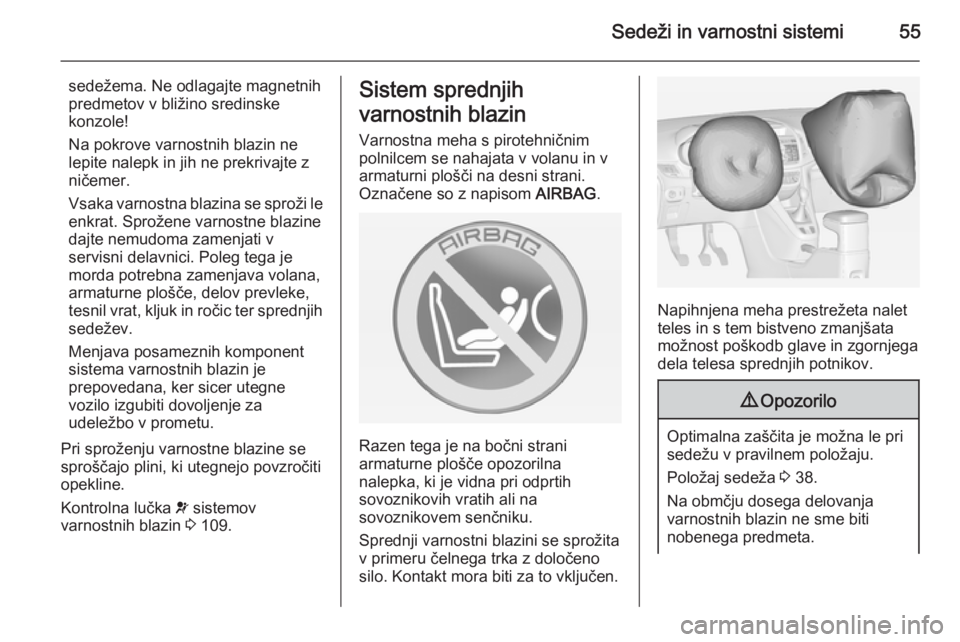

Sedeži in varnostni sistemi55
sedežema. Ne odlagajte magnetnih
predmetov v bližino sredinske
konzole!
Na pokrove varnostnih blazin ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Vsaka varnostna blazina se sproži le
enkrat. Sprožene varnostne blazine
dajte nemudoma zamenjati v
servisni delavnici. Poleg tega je
morda potrebna zamenjava volana,
armaturne plošče, delov prevleke,
tesnil vrat, kljuk in ročic ter sprednjih sedežev.
Menjava posameznih komponent sistema varnostnih blazin je
prepovedana, ker sicer utegne
vozilo izgubiti dovoljenje za
udeležbo v prometu.
Pri sproženju varnostne blazine se
sproščajo plini, ki utegnejo povzročiti
opekline.
Kontrolna lučka v sistemov
varnostnih blazin 3 109.Sistem sprednjih
varnostnih blazin
Varnostna meha s pirotehničnim
polnilcem se nahajata v volanu in v
armaturni plošči na desni strani.
Označene so z napisom AIRBAG.
Razen tega je na bočni strani
armaturne plošče opozorilna
nalepka, ki je vidna pri odprtih
sovoznikovih vratih ali na
sovoznikovem senčniku.
Sprednji varnostni blazini se sprožita
v primeru čelnega trka z določeno
silo. Kontakt mora biti za to vključen.
Napihnjena meha prestrežeta nalet
teles in s tem bistveno zmanjšata
možnost poškodb glave in zgornjega
dela telesa sprednjih potnikov.
9 Opozorilo
Optimalna zaščita je možna le pri
sedežu v pravilnem položaju.
Položaj sedeža 3 38.
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.

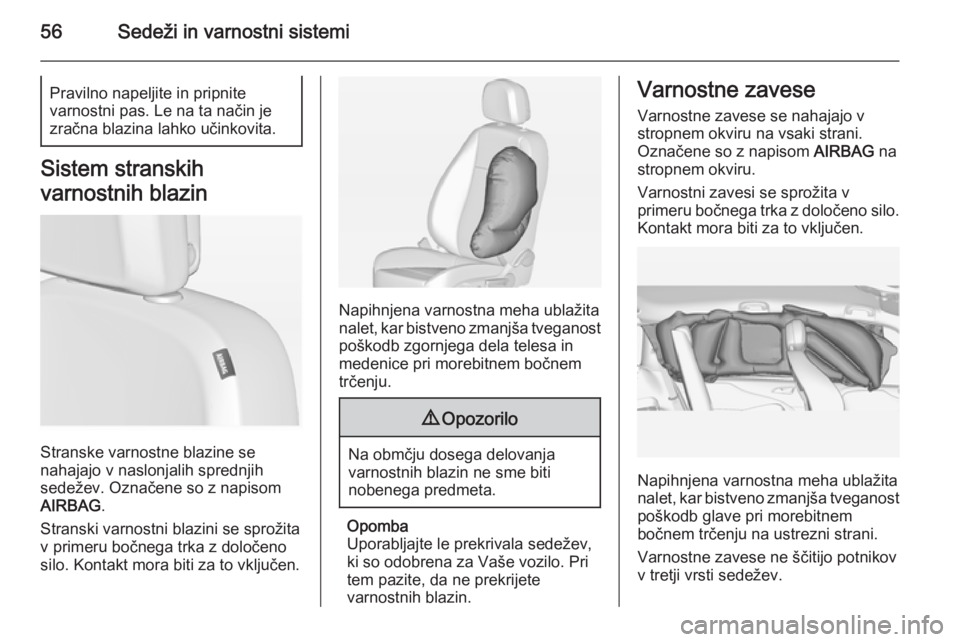

56Sedeži in varnostni sistemiPravilno napeljite in pripnite
varnostni pas. Le na ta način je
zračna blazina lahko učinkovita.
Sistem stranskih
varnostnih blazin
Stranske varnostne blazine se
nahajajo v naslonjalih sprednjih
sedežev. Označene so z napisom
AIRBAG .
Stranski varnostni blazini se sprožita v primeru bočnega trka z določeno
silo. Kontakt mora biti za to vključen.
Napihnjena varnostna meha ublažita nalet, kar bistveno zmanjša tveganost poškodb zgornjega dela telesa in
medenice pri morebitnem bočnem
trčenju.
9 Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Opomba
Uporabljajte le prekrivala sedežev,
ki so odobrena za Vaše vozilo. Pri
tem pazite, da ne prekrijete
varnostnih blazin.
Varnostne zavese
Varnostne zavese se nahajajo v
stropnem okviru na vsaki strani.
Označene so z napisom AIRBAG na
stropnem okviru.
Varnostni zavesi se sprožita v
primeru bočnega trka z določeno silo.
Kontakt mora biti za to vključen.
Napihnjena varnostna meha ublažita
nalet, kar bistveno zmanjša tveganost poškodb glave pri morebitnem
bočnem trčenju na ustrezni strani.
Varnostne zavese ne ščitijo potnikov
v tretji vrsti sedežev.

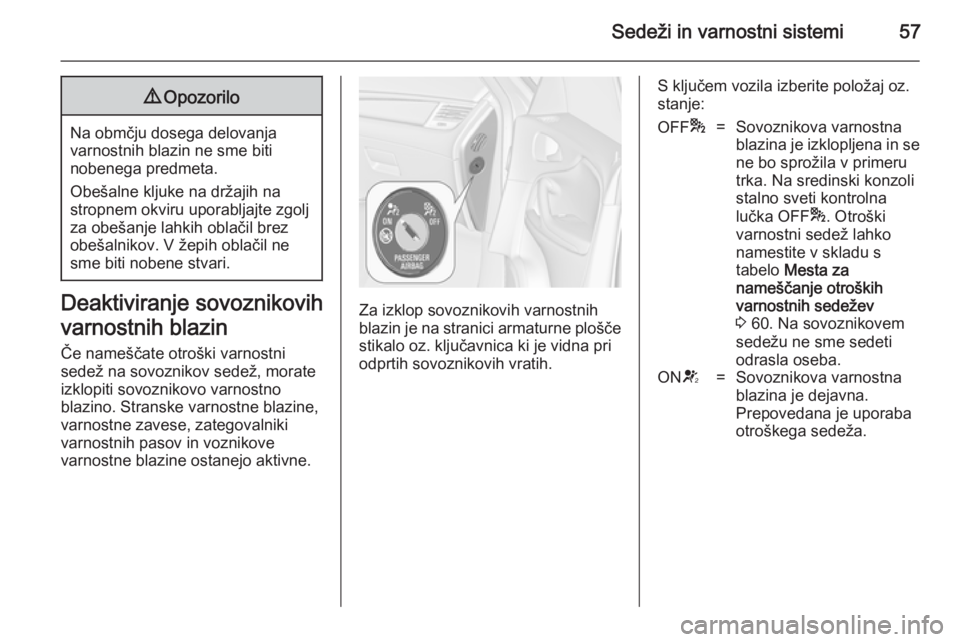

Sedeži in varnostni sistemi579Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Obešalne kljuke na držajih na
stropnem okviru uporabljajte zgolj za obešanje lahkih oblačil brez
obešalnikov. V žepih oblačil ne sme biti nobene stvari.
Deaktiviranje sovoznikovih
varnostnih blazin Če nameščate otroški varnostni
sedež na sovoznikov sedež, morate
izklopiti sovoznikovo varnostno
blazino. Stranske varnostne blazine,
varnostne zavese, zategovalniki
varnostnih pasov in voznikove
varnostne blazine ostanejo aktivne.Za izklop sovoznikovih varnostnih
blazin je na stranici armaturne plošče
stikalo oz. ključavnica ki je vidna pri
odprtih sovoznikovih vratih.
S ključem vozila izberite položaj oz.
stanje:OFF *=Sovoznikova varnostna
blazina je izklopljena in se ne bo sprožila v primeru
trka. Na sredinski konzoli
stalno sveti kontrolna
lučka OFF *. Otroški
varnostni sedež lahko
namestite v skladu s
tabelo Mesta za
nameščanje otroških
varnostnih sedežev
3 60. Na sovoznikovem
sedežu ne sme sedeti
odrasla oseba.ON V=Sovoznikova varnostna
blazina je dejavna.
Prepovedana je uporaba
otroškega sedeža.

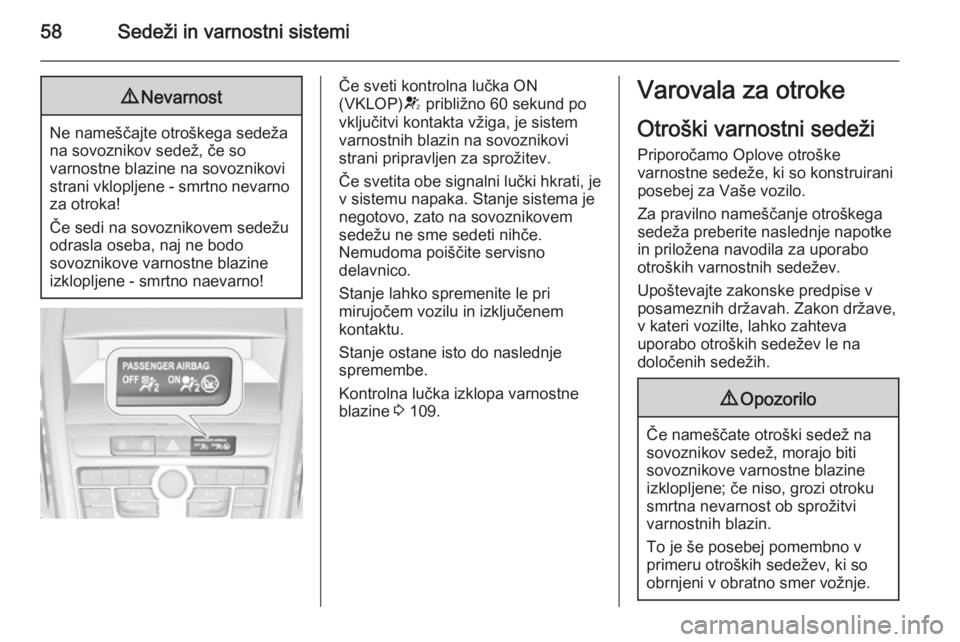

58Sedeži in varnostni sistemi9Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Če sveti kontrolna lučka ON
(VKLOP) V približno 60 sekund po
vključitvi kontakta vžiga, je sistem varnostnih blazin na sovoznikovi
strani pripravljen za sprožitev.
Če svetita obe signalni lučki hkrati, je
v sistemu napaka. Stanje sistema je negotovo, zato na sovoznikovem
sedežu ne sme sedeti nihče.
Nemudoma poiščite servisno
delavnico.
Stanje lahko spremenite le pri
mirujočem vozilu in izključenem
kontaktu.
Stanje ostane isto do naslednje
spremembe.
Kontrolna lučka izklopa varnostne
blazine 3 109.Varovala za otroke
Otroški varnostni sedeži
Priporočamo Oplove otroške
varnostne sedeže, ki so konstruirani
posebej za Vaše vozilo.
Za pravilno nameščanje otroškega
sedeža preberite naslednje napotke
in priložena navodila za uporabo
otroških varnostnih sedežev.
Upoštevajte zakonske predpise v posameznih državah. Zakon države,
v kateri vozilte, lahko zahteva
uporabo otroških sedežev le na
določenih sedežih.9 Opozorilo
Če nameščate otroški sedež na
sovoznikov sedež, morajo biti
sovoznikove varnostne blazine
izklopljene; če niso, grozi otroku smrtna nevarnost ob sprožitvi
varnostnih blazin.
To je še posebej pomembno v
primeru otroških sedežev, ki so
obrnjeni v obratno smer vožnje.
