OPEL ZAFIRA C 2014.5 Uporabniški priročnik

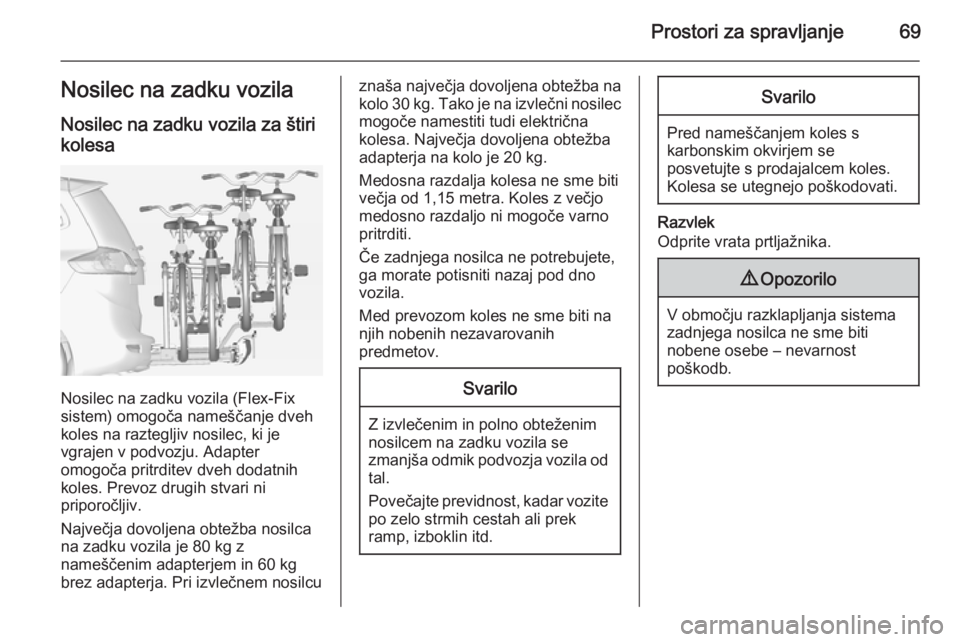

Prostori za spravljanje69Nosilec na zadku vozilaNosilec na zadku vozila za štirikolesa
Nosilec na zadku vozila (Flex-Fix
sistem) omogoča nameščanje dveh
koles na raztegljiv nosilec, ki je
vgrajen v podvozju. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 80 kg z
nameščenim adapterjem in 60 kg
brez adapterja. Pri izvlečnem nosilcu
znaša največja dovoljena obtežba na kolo 30 kg. Tako je na izvlečni nosilec
mogoče namestiti tudi električna
kolesa. Največja dovoljena obtežba
adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

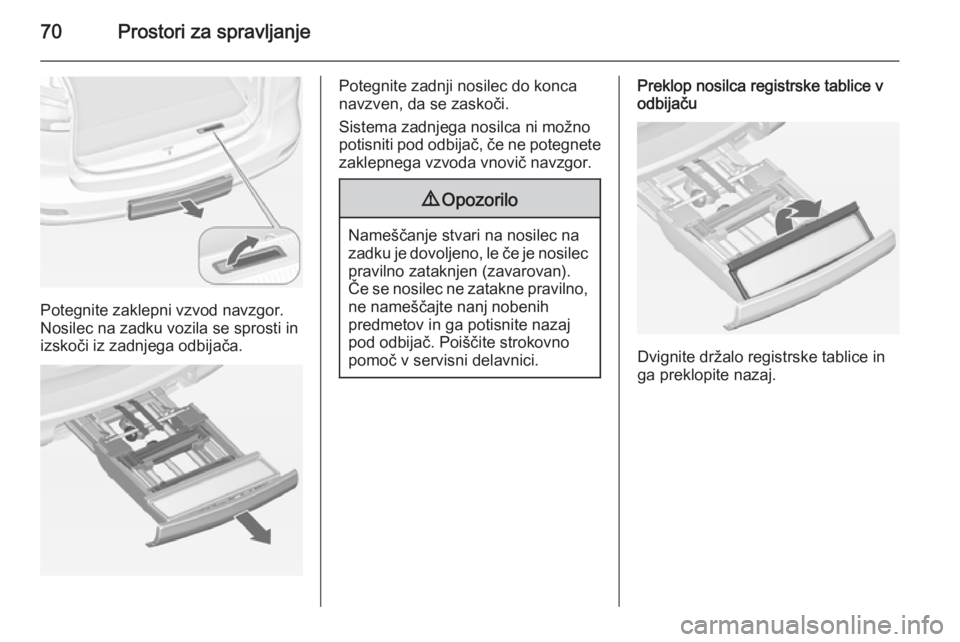

70Prostori za spravljanje
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.

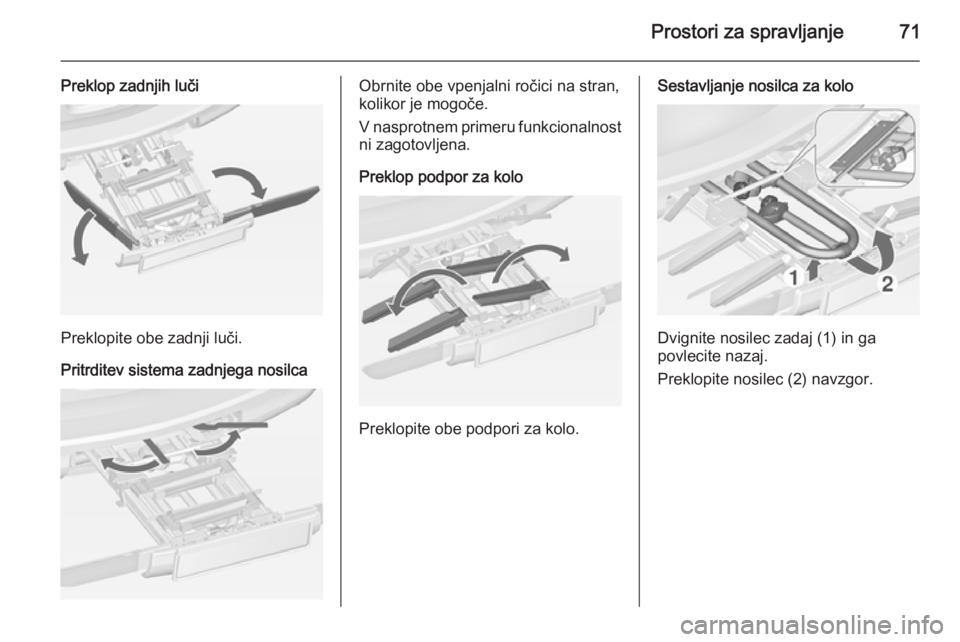

Prostori za spravljanje71
Preklop zadnjih luči
Preklopite obe zadnji luči.
Pritrditev sistema zadnjega nosilca
Obrnite obe vpenjalni ročici na stran,
kolikor je mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Preklop podpor za kolo
Preklopite obe podpori za kolo.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.

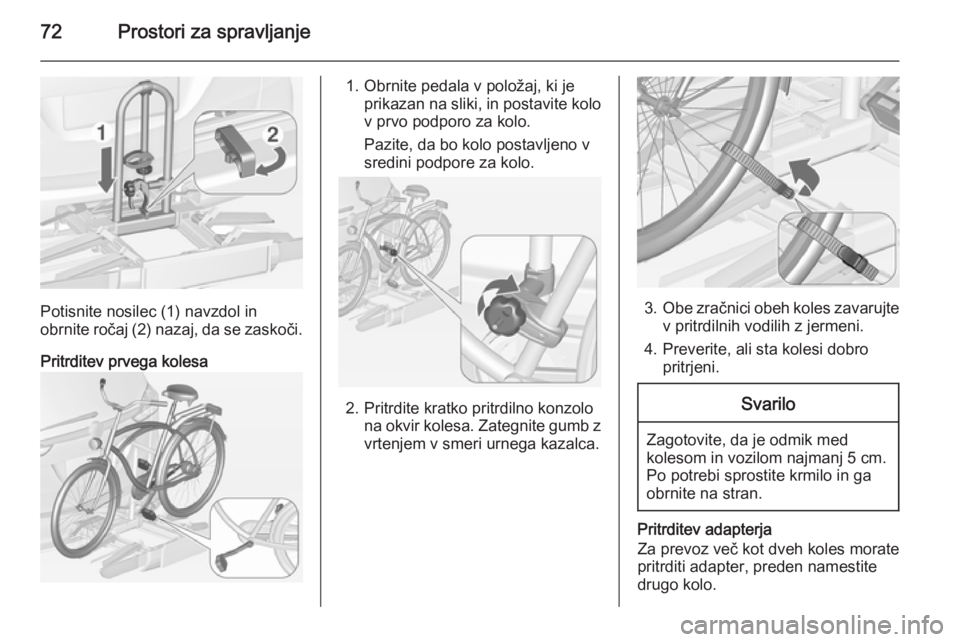

72Prostori za spravljanje
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov prvo podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
drugo kolo.

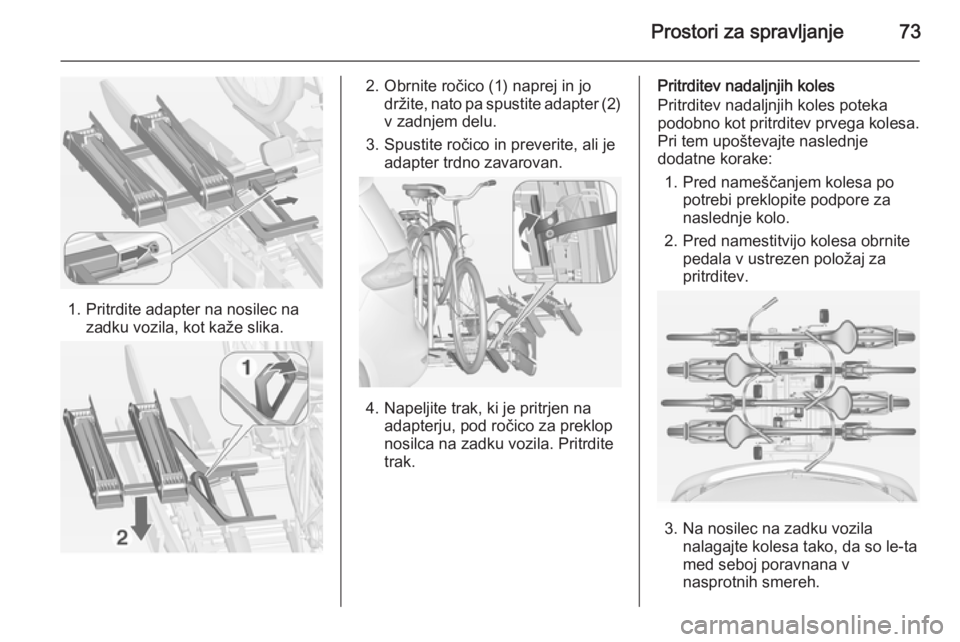

Prostori za spravljanje73
1. Pritrdite adapter na nosilec nazadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.
3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.

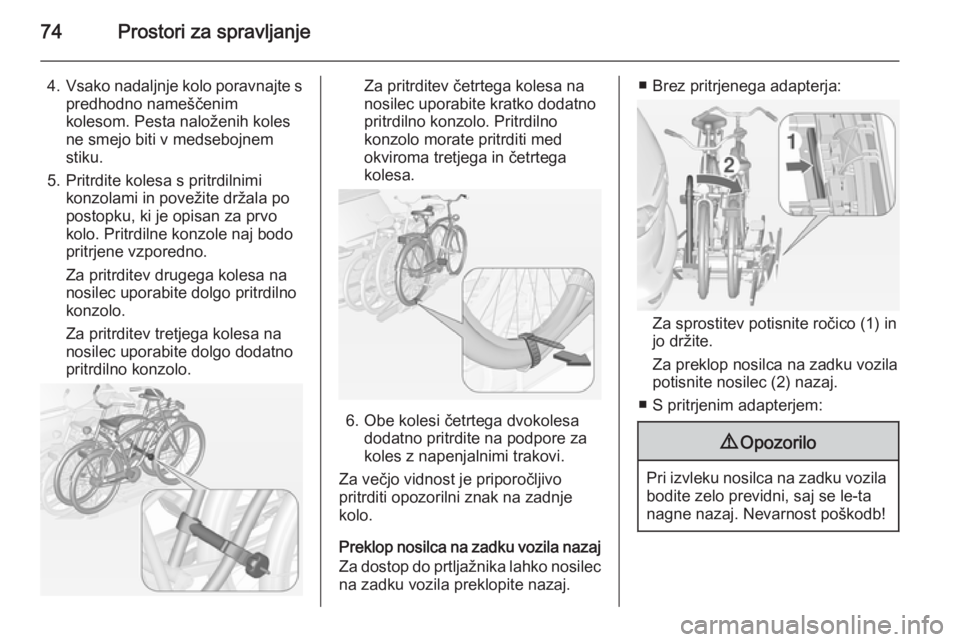

74Prostori za spravljanje
4.Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala po
postopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite dolgo dodatno
pritrdilno konzolo.Za pritrditev četrtega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma tretjega in četrtega
kolesa.
6. Obe kolesi četrtega dvokolesa dodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec (2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!

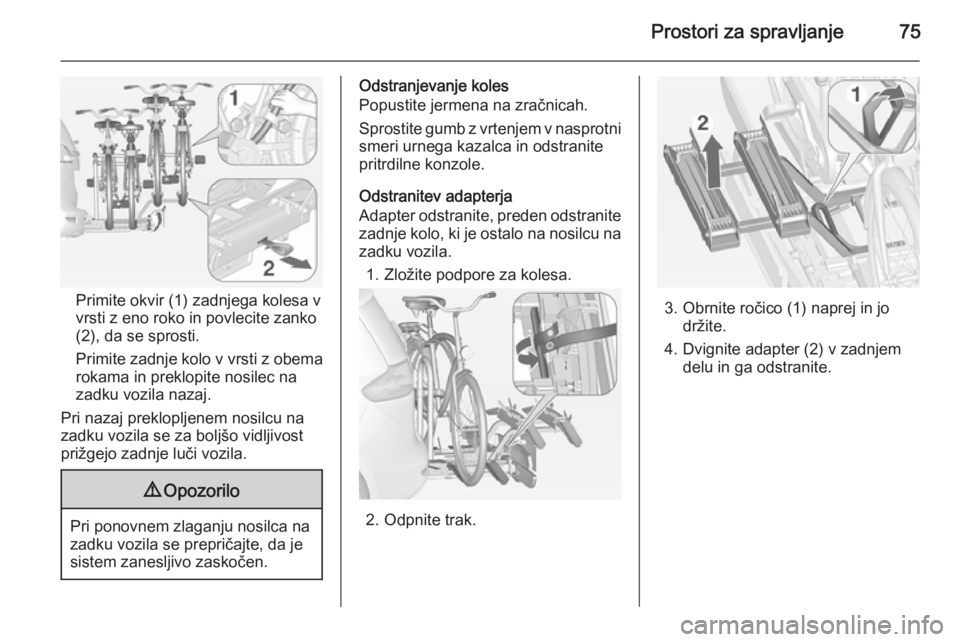

Prostori za spravljanje75
Primite okvir (1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
(2), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo, ki je ostalo na nosilcu na
zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico (1) naprej in jo držite.
4. Dvignite adapter (2) v zadnjem delu in ga odstranite.

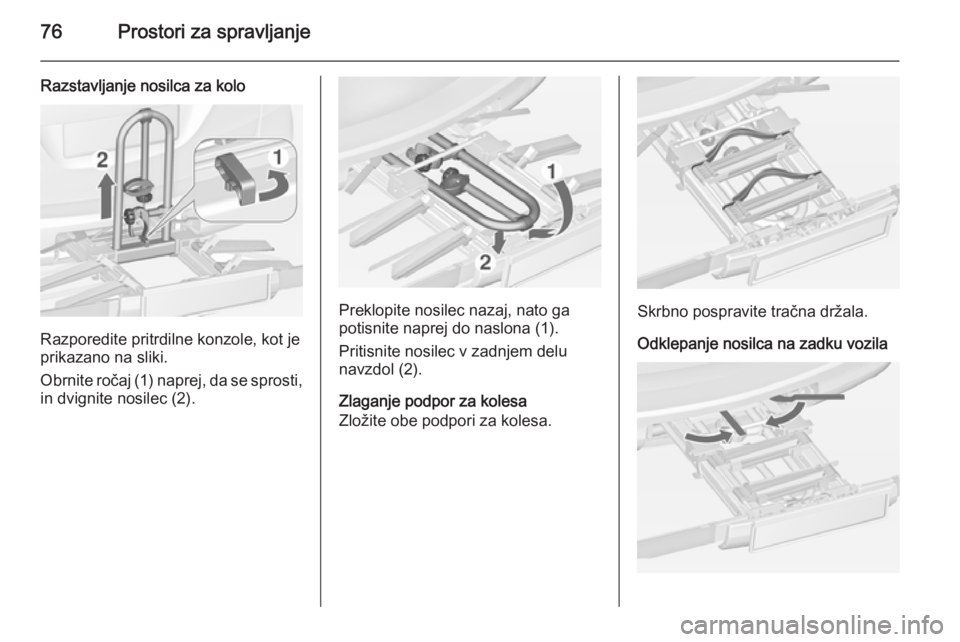

76Prostori za spravljanje
Razstavljanje nosilca za kolo
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj (1) naprej, da se sprosti,
in dvignite nosilec (2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zlaganje podpor za kolesa
Zložite obe podpori za kolesa.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila

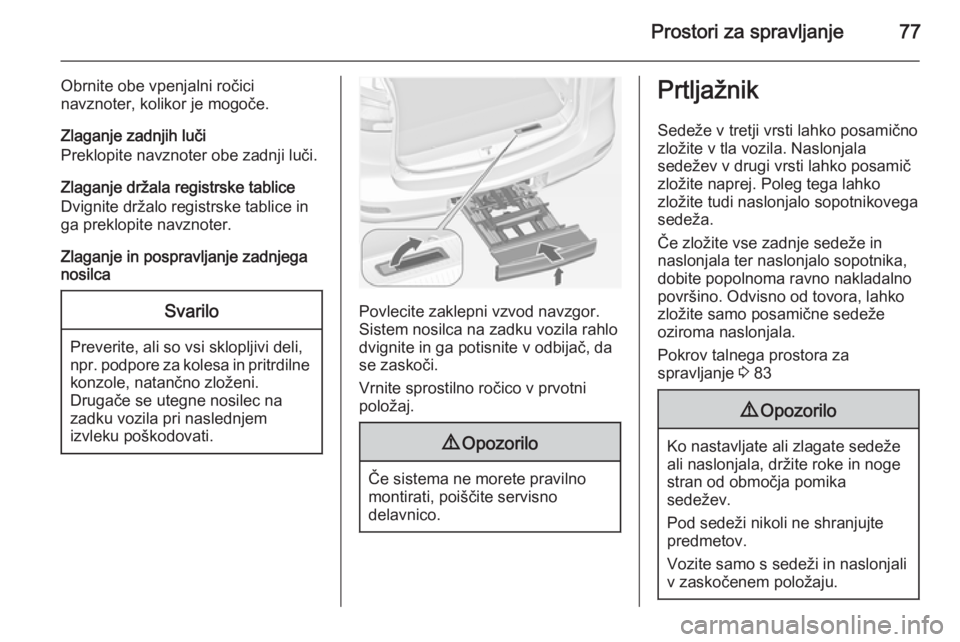

Prostori za spravljanje77
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče.
Zlaganje zadnjih luči
Preklopite navznoter obe zadnji luči.
Zlaganje držala registrske tabliceDvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Povlecite zaklepni vzvod navzgor.
Sistem nosilca na zadku vozila rahlo
dvignite in ga potisnite v odbijač, da
se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Sedeže v tretji vrsti lahko posamičnozložite v tla vozila. Naslonjala
sedežev v drugi vrsti lahko posamič
zložite naprej. Poleg tega lahko
zložite tudi naslonjalo sopotnikovega sedeža.
Če zložite vse zadnje sedeže in
naslonjala ter naslonjalo sopotnika,
dobite popolnoma ravno nakladalno
površino. Odvisno od tovora, lahko
zložite samo posamične sedeže
oziroma naslonjala.
Pokrov talnega prostora za
spravljanje 3 839 Opozorilo
Ko nastavljate ali zlagate sedeže
ali naslonjala, držite roke in noge
stran od območja pomika
sedežev.
Pod sedeži nikoli ne shranjujte
predmetov.
Vozite samo s sedeži in naslonjali
v zaskočenem položaju.

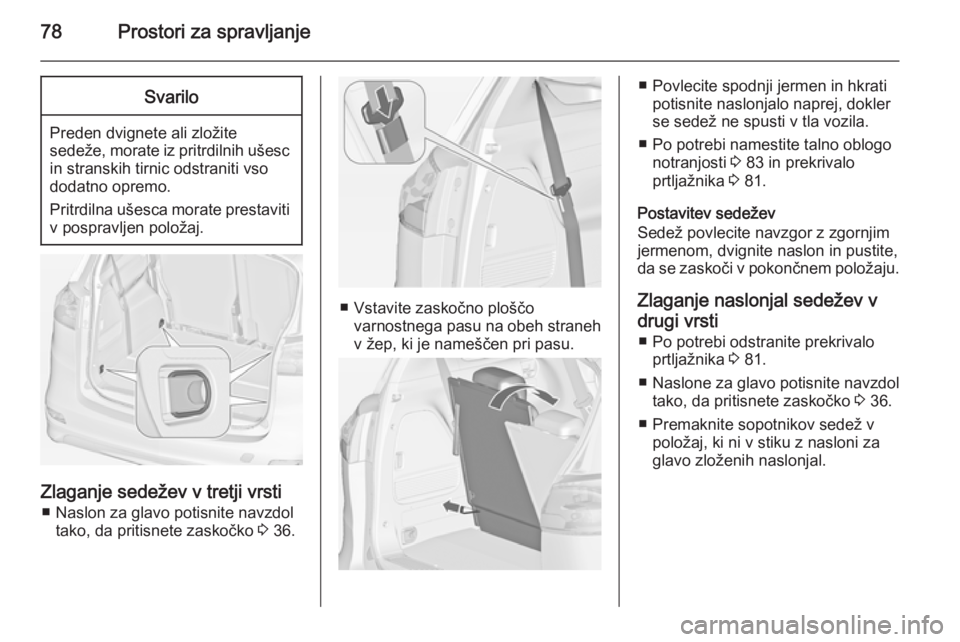

78Prostori za spravljanjeSvarilo
Preden dvignete ali zložite
sedeže, morate iz pritrdilnih ušesc in stranskih tirnic odstraniti vso
dodatno opremo.
Pritrdilna ušesca morate prestaviti
v pospravljen položaj.
Zlaganje sedežev v tretji vrsti
■ Naslon za glavo potisnite navzdol tako, da pritisnete zaskočko 3 36.
■ Vstavite zaskočno ploščo
varnostnega pasu na obeh straneh
v žep, ki je nameščen pri pasu.
■ Povlecite spodnji jermen in hkrati potisnite naslonjalo naprej, dokler
se sedež ne spusti v tla vozila.
■ Po potrebi namestite talno oblogo notranjosti 3 83 in prekrivalo
prtljažnika 3 81.
Postavitev sedežev
Sedež povlecite navzgor z zgornjim
jermenom, dvignite naslon in pustite,
da se zaskoči v pokončnem položaju.
Zlaganje naslonjal sedežev v
drugi vrsti ■ Po potrebi odstranite prekrivalo prtljažnika 3 81.
■ Naslone za glavo potisnite navzdol tako, da pritisnete zaskočko 3 36.
■ Premaknite sopotnikov sedež v položaj, ki ni v stiku z nasloni za
glavo zloženih naslonjal.
