Приборы и средства управления1299Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 260,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива Горит или мигает желтым све‐
том i.
Горит непрерывно Слишком низкий уровень топлива в
баке.
Мигание
Запас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 189.
Удаление воздуха из дизельной то‐ пливной системы 3 266.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Пониженная мощность
двигателя # горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 154.
Дальний свет
C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 156 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или ин‐
теллектуальной регулировки даль‐
ности света 3 158.
Автоматическое
переключение дальнего
света l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 156,
3 158.

130Приборы и средства управленияСистема адаптивных
фар
Горит или мигает желтым светом f.
Горит непрерывно
Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
МиганиеСистема переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐
ния зажигания напоминает о том,
что система включена 3 157.
Система автоматического управ‐
ления освещением 3 155.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 164.Задний
противотуманный
фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 164.
Низкий уровень жидкости в бачке омывателя
G горит желтым светом.
Уровень жидкости в бачке омыва‐
теля пониженный.
Жидкость в бачке омывателя
3 263.
Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом Круиз-контроль активен.Круиз-контроль 3 205.
Адаптивный круиз-
контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Адаптивный круиз-контроль акти‐
вен.
Адаптивный круиз-контроль 3 208.
Обнаружено
движущееся впереди
транспортное средство A горит зеленым светом.
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Адаптивный круиз-контроль 3 208,
система предупреждения о фрон‐ тальном столкновении 3 217.

Приборы и средства управления131Открыта дверьЗагорается красным светом h.
Открыта боковая или задняя тор‐
цевая откидная дверь.Информационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
расположен в комбинации прибо‐
ров между спидометром и тахомет‐ ром. Он может быть исполнен в
виде дисплея среднего уровня,
дисплея верхнего уровня или ком‐
бинированного дисплея верхнего
уровня.На дисплее Midlevel отобража‐
ются:
■ счетчик полного пробега
■ счетчик текущего пробега
■ некоторые контрольные индика‐ торы
■ информация автомобиля
■ информация о запасе хода и то‐ пливе
■ информационные сообщения ав‐
томобиля в виде цифровых ко‐
дов 3 139.

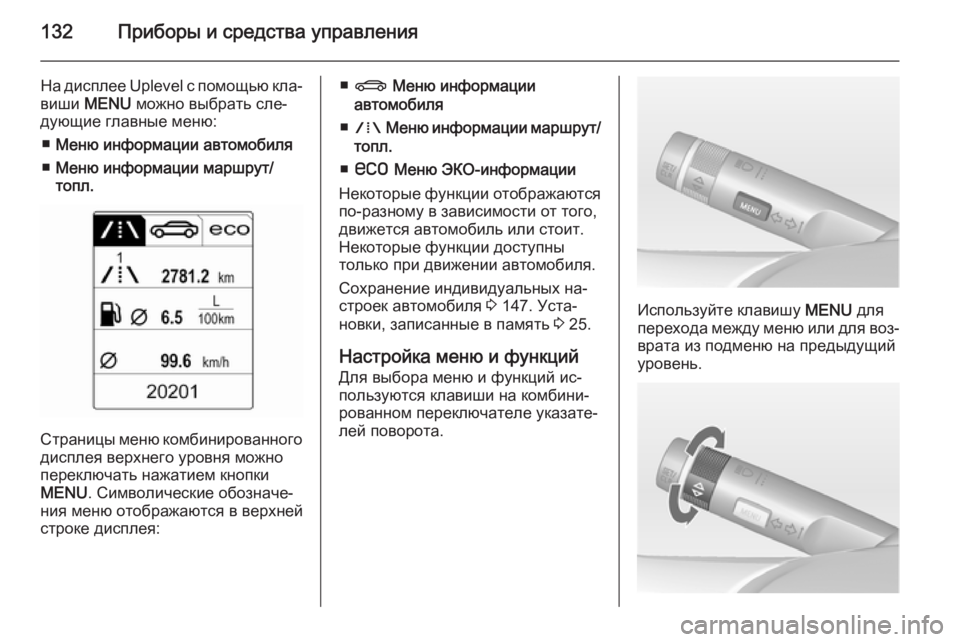

132Приборы и средства управления
На дисплее Uplevel с помощью кла‐
виши MENU можно выбрать сле‐
дующие главные меню:
■ Меню информации автомобиля
■ Меню информации маршрут/
топл.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать нажатием кнопки
MENU . Символические обозначе‐
ния меню отображаются в верхней
строке дисплея:
■ X Меню информации
автомобиля
■ W Меню информации маршрут/
топл.
■ s Меню ЭКО-информации
Некоторые функции отображаются по-разному в зависимости от того,движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 147. Уста‐
новки, записанные в память 3 25.
Настройка меню и функций Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Используйте клавишу MENU для
перехода между меню или для воз‐
врата из подменю на предыдущий
уровень.

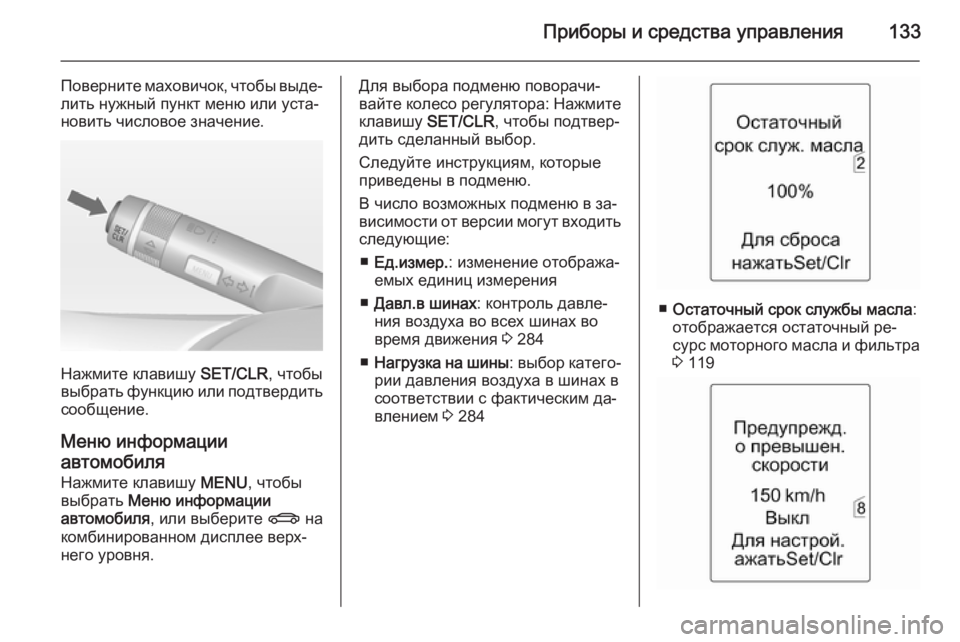

Приборы и средства управления133
Поверните маховичок, чтобы выде‐лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля , или выберите X на
комбинированном дисплее верх‐ него уровня.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
Следуйте инструкциям, которые
приведены в подменю.
В число возможных подменю в за‐
висимости от версии могут входить
следующие:
■ Ед.измер. : изменение отобража‐
емых единиц измерения
■ Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во время движения 3 284
■ Нагрузка на шины : выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 284
■ Остаточный срок службы масла :
отображается остаточный ре‐
сурс моторного масла и фильтра 3 119

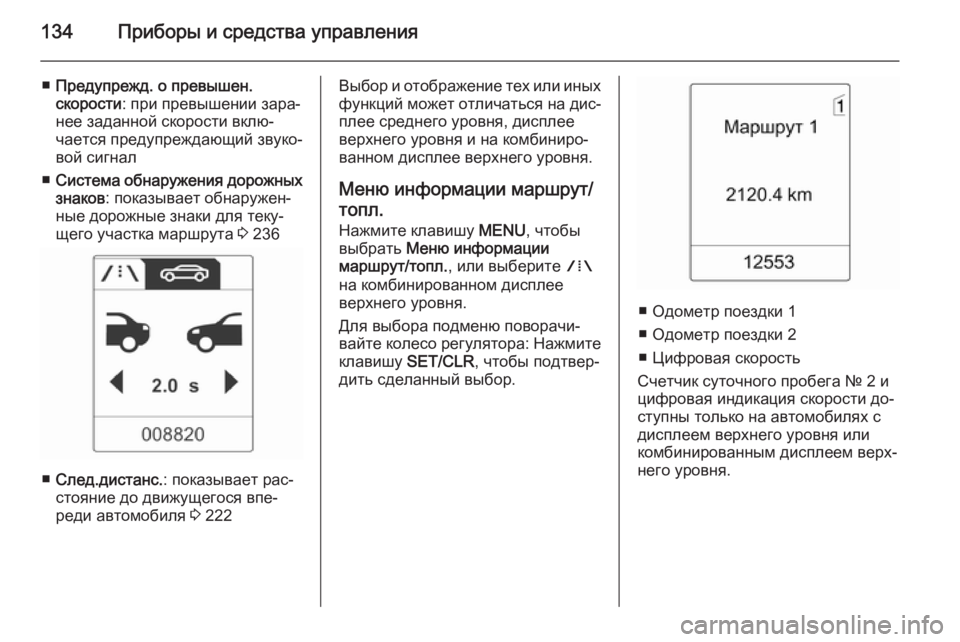

134Приборы и средства управления
■Предупрежд. о превышен.
скорости : при превышении зара‐
нее заданной скорости вклю‐
чается предупреждающий звуко‐
вой сигнал
■ Система обнаружения дорожных
знаков : показывает обнаружен‐
ные дорожные знаки для теку‐
щего участка маршрута 3 236
■ След.дистанс. : показывает рас‐
стояние до движущегося впе‐
реди автомобиля 3 222
Выбор и отображение тех или иных
функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/
топл.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
маршрут/топл. , или выберите W
на комбинированном дисплее
верхнего уровня.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
■ Одометр поездки 1
■ Одометр поездки 2
■ Цифровая скорость
Счетчик суточного пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
дисплеем верхнего уровня или
комбинированным дисплеем верх‐
него уровня.

Приборы и средства управления135
Для сброса показаний счетчика те‐
кущего пробега нажмите на кнопку
SET/CLR на рычажке сигнала по‐
ворота на несколько секунд или на‐
жмите на кнопку сброса между спи‐ дометром и информационным цен‐
тром водителя при включенном за‐
жигании.
На автомобилях с бортовым компь‐ ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню данных поездки/топлива, пу‐
тевой компьютер 3 144.
Меню ЭКО-информации
Нажмите клавишу MENU, чтобы
выбрать s в верхней строке
меню дисплея Uplevel-Combi.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите
клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.Имеются следующие подменю:
■ Индикатор переключения
передач : Текущая передача ото‐
бражается внутри стрелки.
Цифра над стрелкой показывает, на какую передачу следует пере‐
ключиться для более экономного расхода топлива.
Индикатор индекса
экономичности : Текущий расход
топлива отображается с по‐
мощью сегментного индикатора.
Для наиболее экономичного вож‐ дения адаптируйте свой стиль
вождения таким образом, чтобы
заполненные сегменты остава‐
лись в зоне Eco. Чем больше за‐
полнено сегментов, тем больше
расход топлива. Одновременно
отображается текущее значение
расхода топлива.
■ Гл.потреб-ли : Также отобража‐
ется перечень основных потре‐
бляющих энергию климатиче‐
ских подсистем в порядке убыва‐
ния их энергопотребления. Ото‐
бражается потенциальная эконо‐
мия топлива. При выключении
системы-потребителя она пропа‐
дает из списка, и значение рас‐ хода топлива обновляется.

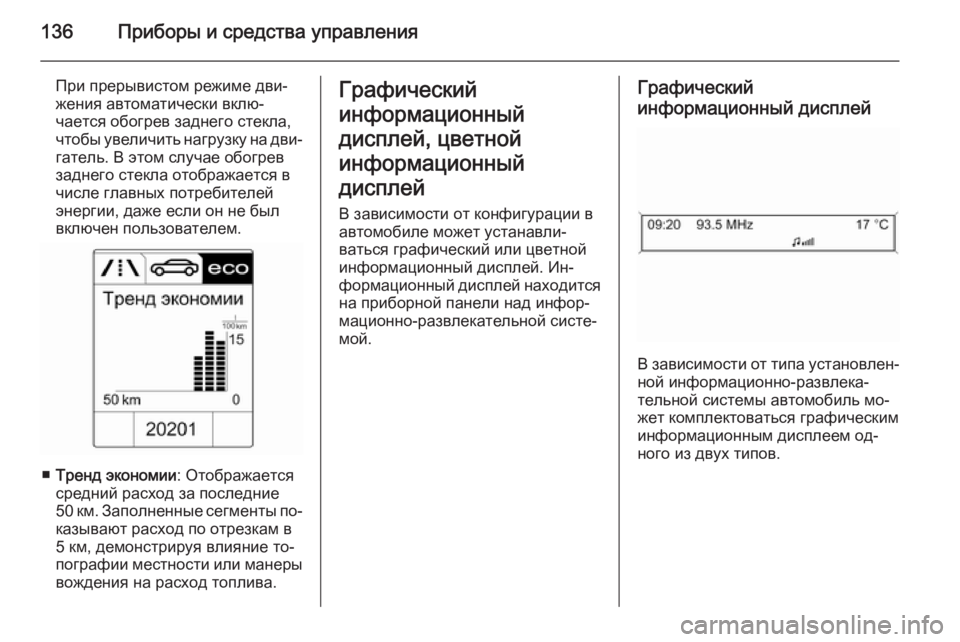

136Приборы и средства управления
При прерывистом режиме дви‐
жения автоматически вклю‐
чается обогрев заднего стекла, чтобы увеличить нагрузку на дви‐ гатель. В этом случае обогрев
заднего стекла отображается в
числе главных потребителей
энергии, даже если он не был включен пользователем.
■ Тренд экономии : Отображается
средний расход за последние
50 км. Заполненные сегменты по‐ казывают расход по отрезкам в
5 км, демонстрируя влияние то‐
пографии местности или манеры
вождения на расход топлива.
Графический
информационный
дисплей, цветной
информационный
дисплей
В зависимости от конфигурации в
автомобиле может устанавли‐
ваться графический или цветной
информационный дисплей. Ин‐
формационный дисплей находится
на приборной панели над инфор‐
мационно-развлекательной систе‐
мой.Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.

Приборы и средства управления137
Графический информационный
дисплей отображает:
■ время 3 113
■ температуру наружного воздуха 3 112
■ дату 3 113
■ данные информационно-развле‐ кательной системы, см. описаниев руководстве на информа‐
ционно-развлекательную сис‐
тему
■ индивидуальные настройки ав‐ томобиля 3 147
Цветной информационный
дисплей
На
цветном информационном
дисплее в цвете отображается:
■ время 3 113
■ температуру наружного воздуха 3 112
■ дату 3 113
■ данные информационно-развле‐ кательной системы, см. описание
в руководстве на информа‐
ционно-развлекательную сис‐
тему
■ данные навигационной системы, см. описание в руководстве на
информационно-развлекатель‐
ную систему
■ камера заднего вида
■ системные установки
■ сообщения автомобиля 3 139
■ индивидуальные настройки ав‐ томобиля 3 147
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок Доступ к меню и установкам осу‐
ществляется с помощью дисплея.

138Приборы и средства управления
Выбор осуществляется с по‐
мощью:
■ меню
■ функциональных клавиш и мно‐ гофункциональной рукоятки ин‐
формационно-развлекательной
системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐ ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Повернуть
■ Чтобы отметить опцию меню
■ Чтобы задать числовое значение
или отобразить опцию меню
Нажать (наружное кольцо) ■ Чтобы выбрать или включить от‐ меченную опцию
■ Чтобы подтвердить заданное значение
■ Чтобы включить/выключить функцию системы
Кнопка BACK
Нажать кнопку, чтобы: ■ выйти из меню без изменения ус‐
тановок
■ возвратиться из подменю на бо‐ лее высокий уровень меню
■ удалить последний символ из по‐
следовательности символов
Нажать и удерживать кнопку не‐
сколько секунд, чтобы удалить всю
запись.
Сохранение индивидуальных на‐ строек автомобиля 3 147.
