OPEL ZAFIRA C 2014.5 Инструкция по эксплуатации (in Russian)

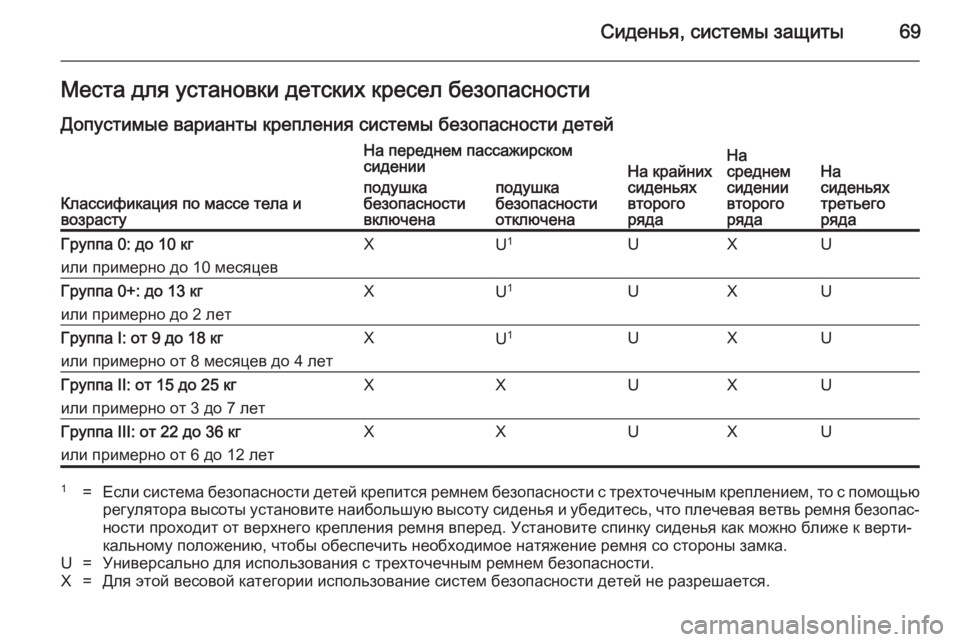

Сиденья, системы защиты69Места для установки детских кресел безопасностиДопустимые варианты крепления системы безопасности детей
Классификация по массе тела и
возрасту
На переднем пассажирском
сидении
На крайних
сиденьях
второго
рядаНа
среднем
сидении
второго
рядаНа
сиденьях
третьего
ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кг
или примерно до 10 месяцевXU 1UXUГруппа 0+: до 13 кг
или примерно до 2 летXU 1UXUГруппа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 летXU 1UXUГруппа II: от 15 до 25 кг
или примерно от 3 до 7 летXXUXUГруппа III: от 22 до 36 кг
или примерно от 6 до 12 летXXUXU1=Если система безопасности детей крепится ремнем безопасности с трехточечным креплением, то с помощью регулятора высоты установите наибольшую высоту сиденья и убедитесь, что плечевая ветвь ремня безопас‐ности проходит от верхнего крепления ремня вперед. Установите спинку сиденья как можно ближе к верти‐
кальному положению, чтобы обеспечить необходимое натяжение ремня со стороны замка.U=Универсально для использования с трехточечным ремнем безопасности.X=Для этой весовой категории использование систем безопасности детей не разрешается.

70Сиденья, системы защиты

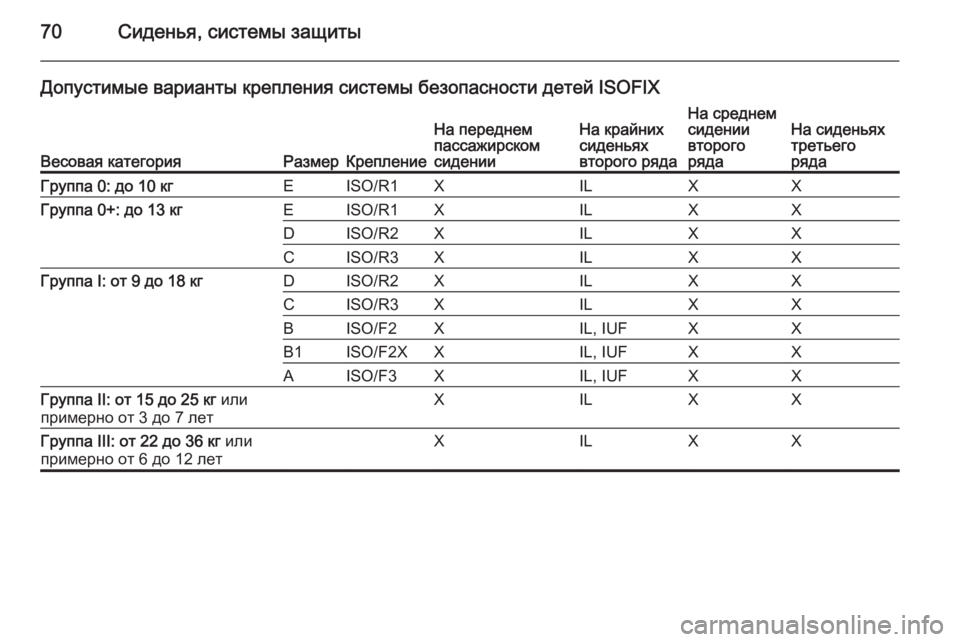

Допустимые варианты крепления системы безопасности детей ISOFIX
Весовая категорияРазмерКрепление
На переднем
пассажирском
сиденииНа крайних
сиденьях
второго рядаНа среднем
сидении
второго
рядаНа сиденьях
третьего
рядаГруппа 0: до 10 кгEISO/R1XILXXГруппа 0+: до 13 кгEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXГруппа I: от 9 до 18 кгDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXГруппа II: от 15 до 25 кг или
примерно от 3 до 7 летXILXXГруппа III: от 22 до 36 кг или
примерно от 6 до 12 летXILXX

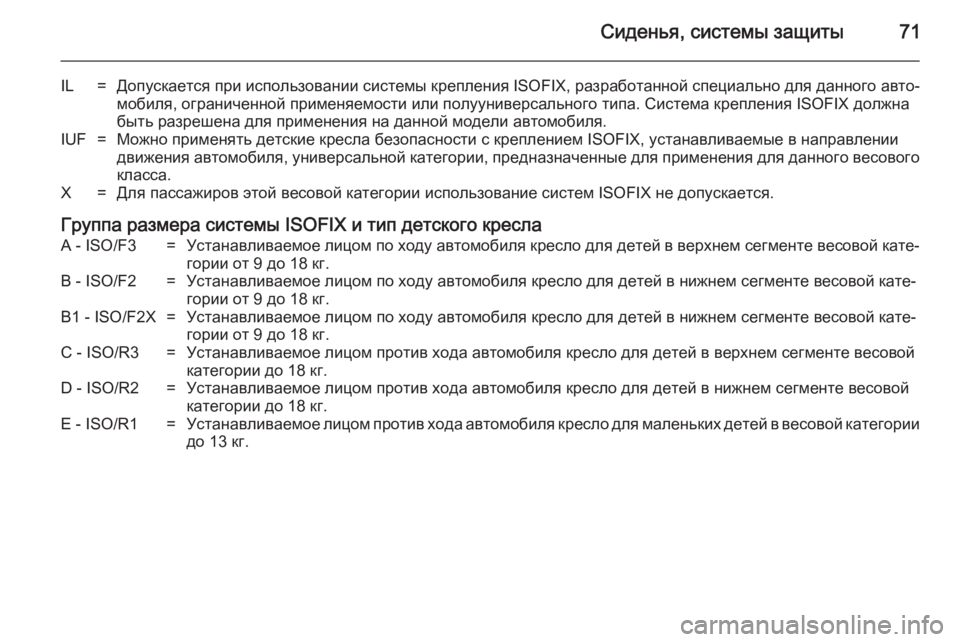

Сиденья, системы защиты71
IL=Допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐
мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.IUF=Можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового класса.X=Для пассажиров этой весовой категории использование систем ISOFIX не допускается.
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3=Устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой кате‐ гории от 9 до 18 кг.B - ISO/F2=Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐гории от 9 до 18 кг.B1 - ISO/F2X=Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.C - ISO/R3=Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой
категории до 18 кг.D - ISO/R2=Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1=Устанавливаемое лицом против хода автомобиля кресло для маленьких детей в весовой категории до 13 кг.

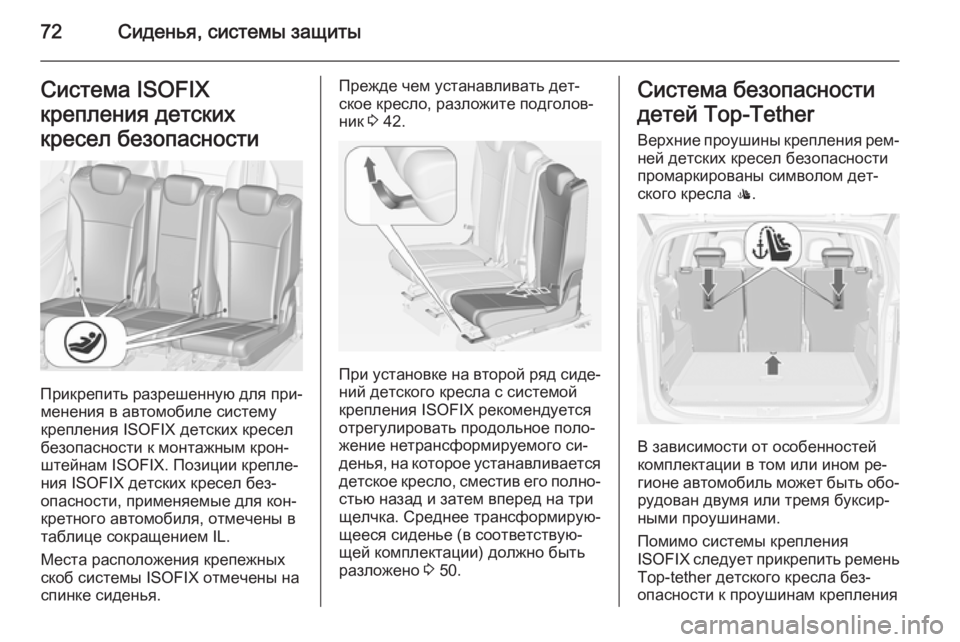

72Сиденья, системы защитыСистема ISOFIX
крепления детских
кресел безопасности
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Позиции крепле‐
ния ISOFIX детских кресел без‐
опасности, применяемые для кон‐
кретного автомобиля, отмечены в
таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Прежде чем устанавливать дет‐ ское кресло, разложите подголов‐
ник 3 42.
При установке на второй ряд сиде‐
ний детского кресла с системой
крепления ISOFIX рекомендуется
отрегулировать продольное поло‐
жение нетрансформируемого си‐
денья, на которое устанавливается детское кресло, сместив его полно‐
стью назад и затем вперед на три
щелчка. Среднее трансформирую‐
щееся сиденье (в соответствую‐
щей комплектации) должно быть
разложено 3 50.
Система безопасности
детей Top-Tether
Верхние проушины крепления рем‐
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
В зависимости от особенностей
комплектации в том или ином ре‐
гионе автомобиль может быть обо‐ рудован двумя или тремя буксир‐
ными проушинами.
Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-tether детского кресла без‐
опасности к проушинам крепления

Сиденья, системы защиты73
Top-tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.

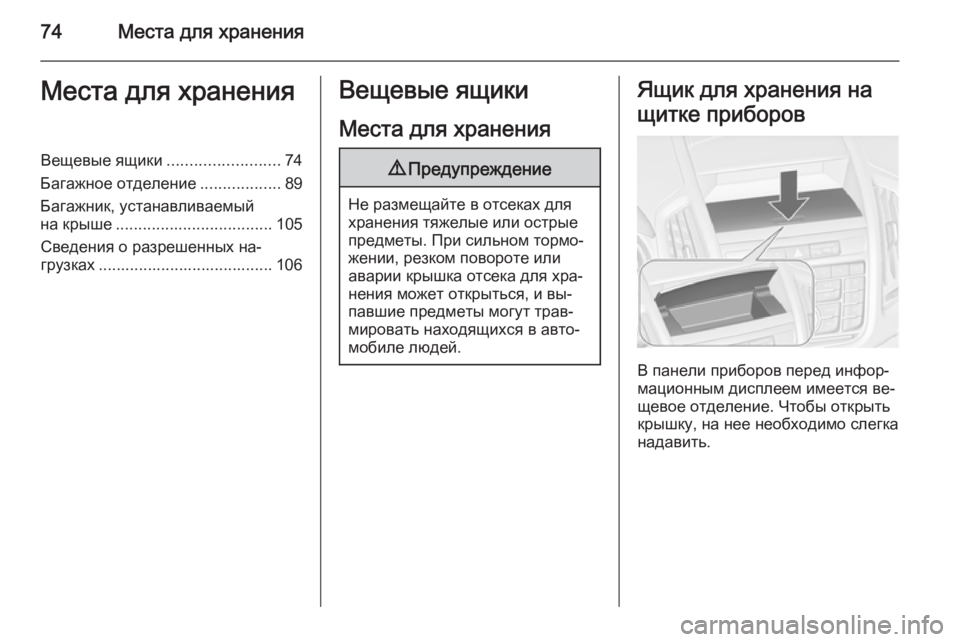

74Места для храненияМеста для храненияВещевые ящики.........................74
Багажное отделение ..................89
Багажник, устанавливаемый
на крыше ................................... 105
Сведения о разрешенных на‐ грузках ....................................... 106Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Ящик для хранения на
щитке приборов
В панели приборов перед инфор‐
мационным дисплеем имеется ве‐
щевое отделение. Чтобы открыть
крышку, на нее необходимо слегка
надавить.

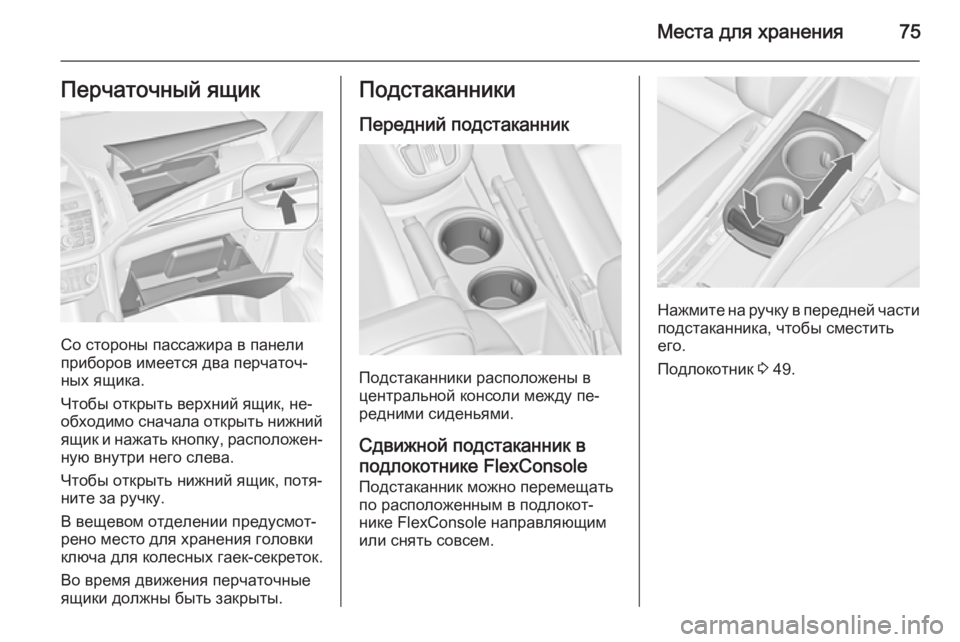

Места для хранения75Перчаточный ящик
Со стороны пассажира в панели
приборов имеется два перчаточ‐
ных ящика.
Чтобы открыть верхний ящик, не‐
обходимо сначала открыть нижний
ящик и нажать кнопку, расположен‐ ную внутри него слева.
Чтобы открыть нижний ящик, потя‐
ните за ручку.
В вещевом отделении предусмот‐ рено место для хранения головки
ключа для колесных гаек-секреток.
Во время движения перчаточные
ящики должны быть закрыты.
Подстаканники
Передний подстаканник
Подстаканники расположены в
центральной консоли между пе‐
редними сиденьями.
Сдвижной подстаканник в
подлокотнике FlexConsole
Подстаканник можно перемещать
по расположенным в подлокот‐ нике FlexConsole направляющим
или снять совсем.
Нажмите на ручку в передней части
подстаканника, чтобы сместить
его.
Подлокотник 3 49.

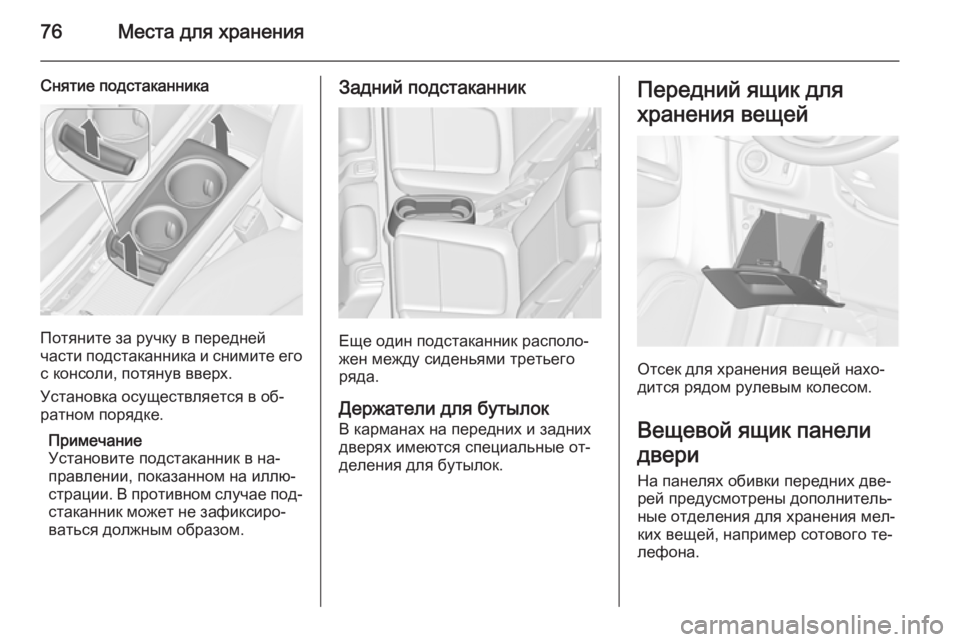

76Места для хранения
Снятие подстаканника
Потяните за ручку в передней
части подстаканника и снимите его
с консоли, потянув вверх.
Установка осуществляется в об‐
ратном порядке.
Примечание
Установите подстаканник в на‐
правлении, показанном на иллю‐ страции. В противном случае под‐ стаканник может не зафиксиро‐
ваться должным образом.
Задний подстаканник
Еще один подстаканник располо‐
жен между сиденьями третьего
ряда.
Держатели для бутылок В карманах на передних и задних
дверях имеются специальные от‐
деления для бутылок.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик панели
двери На панелях обивки передних две‐
рей предусмотрены дополнитель‐
ные отделения для хранения мел‐
ких вещей, например сотового те‐
лефона.

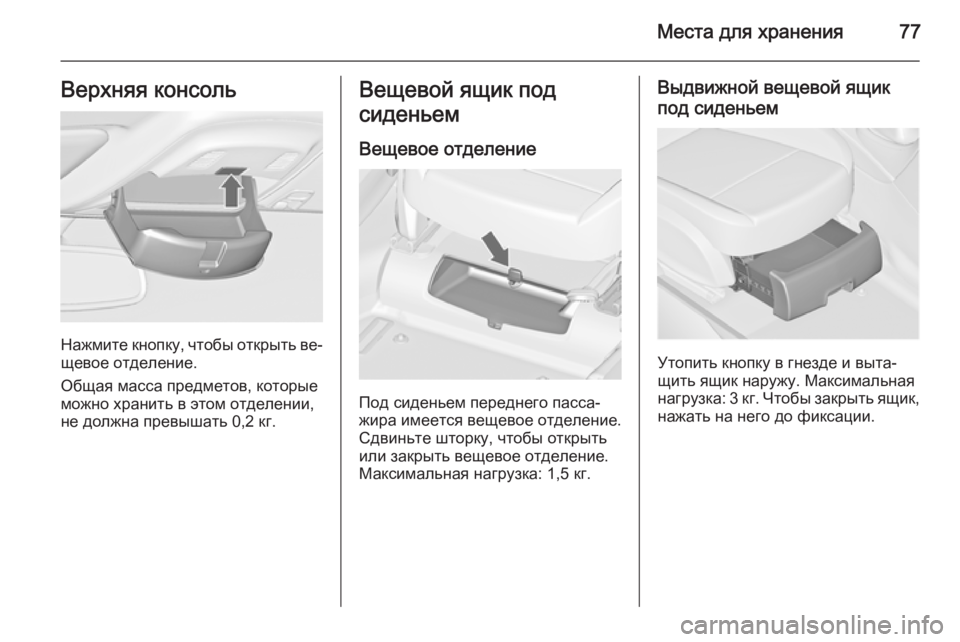

Места для хранения77Верхняя консоль
Нажмите кнопку, чтобы открыть ве‐
щевое отделение.
Общая масса предметов, которые
можно хранить в этом отделении, не должна превышать 0,2 кг.
Вещевой ящик под
сиденьем
Вещевое отделение
Под сиденьем переднего пасса‐
жира имеется вещевое отделение.
Сдвиньте шторку, чтобы открыть
или закрыть вещевое отделение.
Максимальная нагрузка: 1,5 кг.
Выдвижной вещевой ящик
под сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка: 3 кг. Чтобы закрыть ящик,
нажать на него до фиксации.

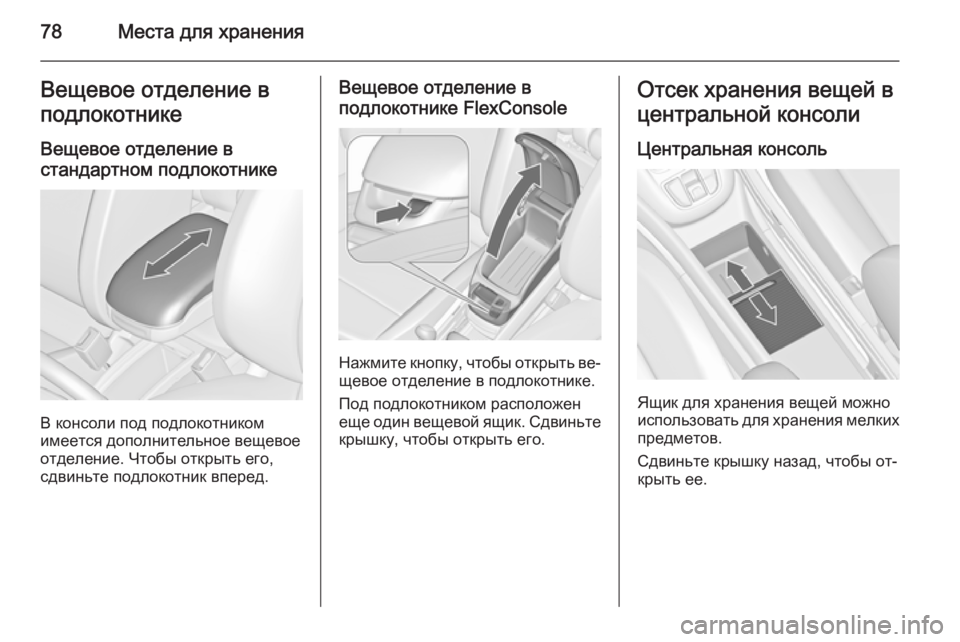

78Места для храненияВещевое отделение вподлокотнике
Вещевое отделение в
стандартном подлокотнике
В консоли под подлокотником
имеется дополнительное вещевое
отделение. Чтобы открыть его,
сдвиньте подлокотник вперед.
Вещевое отделение в
подлокотнике FlexConsole
Нажмите кнопку, чтобы открыть ве‐
щевое отделение в подлокотнике.
Под подлокотником расположен
еще один вещевой ящик. Сдвиньте
крышку, чтобы открыть его.
Отсек хранения вещей в
центральной консоли
Центральная консоль
Ящик для хранения вещей можно
использовать для хранения мелких предметов.
Сдвиньте крышку назад, чтобы от‐ крыть ее.
