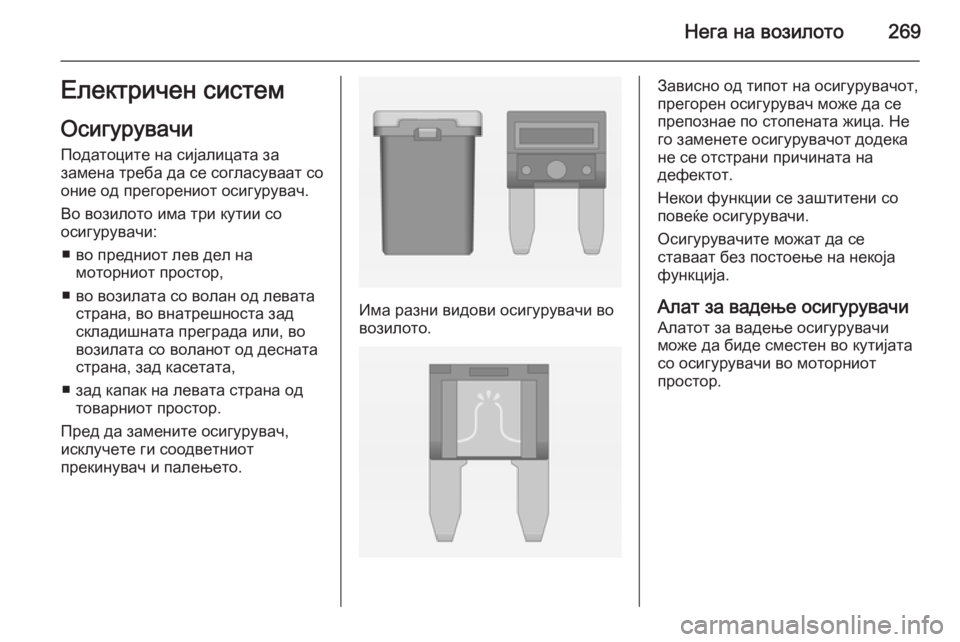

Нега на возилото269Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
■ во предниот лев дел на моторниот простор,
■ во возилата со волан од левата страна, во внатрешноста зад
складишната преграда или, во
возилата со воланот од десната
страна, зад касетата,
■ зад капак на левата страна од товарниот простор.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Има разни видови осигурувачи во
возилото.
Зависно од типот на осигурувачот,
прегорен осигурувач може да се
препознае по стопената жица. Не
го заменете осигурувачот додека
не се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.

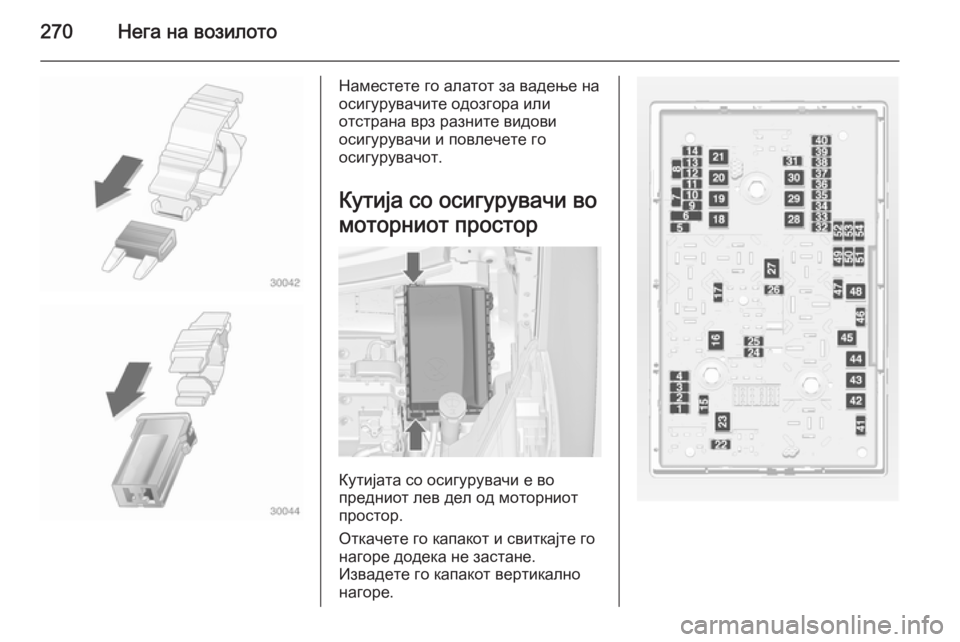

270Нега на возилото
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.
Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.

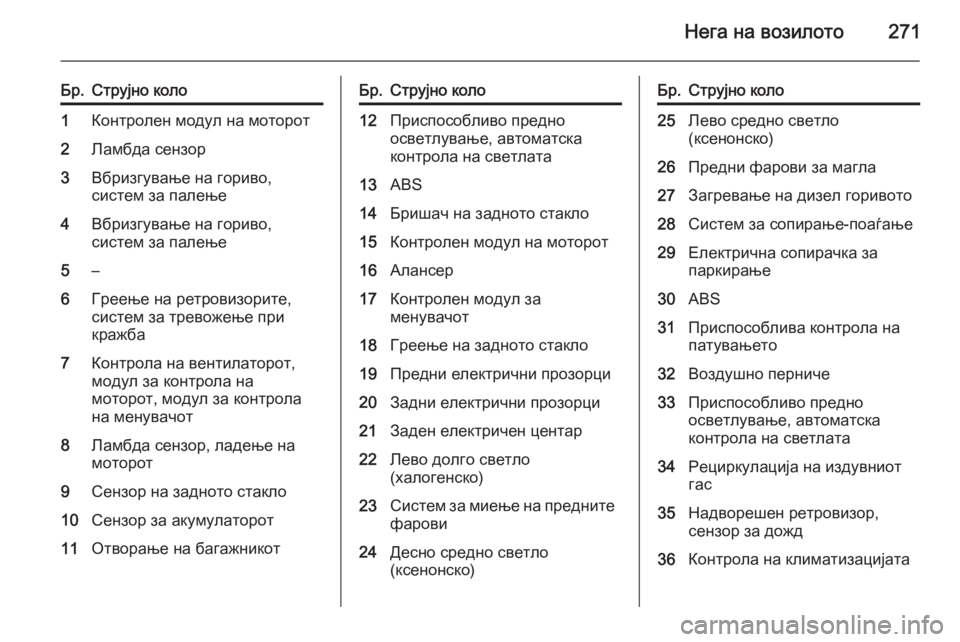

Нега на возилото271
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување на гориво,
систем за палење4Вбризгување на гориво,
систем за палење5–6Греење на ретровизорите,
систем за тревожење при
кражба7Контрола на вентилаторот,
модул за контрола на
моторот, модул за контрола
на менувачот8Ламбда сензор, ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникотБр.Струјно коло12Приспособливо предно
осветлување, автоматска
контрола на светлата13ABS14Бришач на задното стакло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23Систем за миење на предните
фарови24Десно средно светло
(ксенонско)Бр.Струјно коло25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за сопирање-поаѓање29Електрична сопирачка за
паркирање30ABS31Приспособлива контрола на
патувањето32Воздушно перниче33Приспособливо предно
осветлување, автоматска
контрола на светлата34Рециркулација на издувниот
гас35Надворешен ретровизор,
сензор за дожд36Контрола на климатизацијата

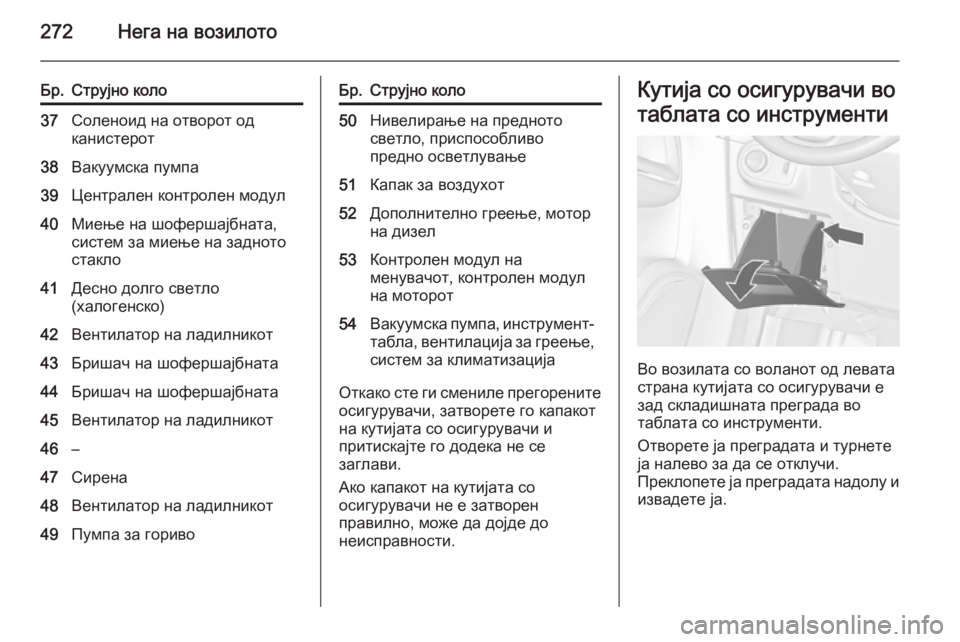

272Нега на возилото
Бр.Струјно коло37Соленоид на отворот од
канистерот38Вакуумска пумпа39Централен контролен модул40Миење на шофершајбната,
систем за миење на задното
стакло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44Бришач на шофершајбната45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за горивоБр.Струјно коло50Нивелирање на предното
светло, приспособливо
предно осветлување51Капак за воздухот52Дополнително греење, мотор
на дизел53Контролен модул на
менувачот, контролен модул
на моторот54Вакуумска пумпа, инструмент- табла, вентилација за греење,систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притискајте го додека не се
заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.
Кутија со осигурувачи во
таблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.

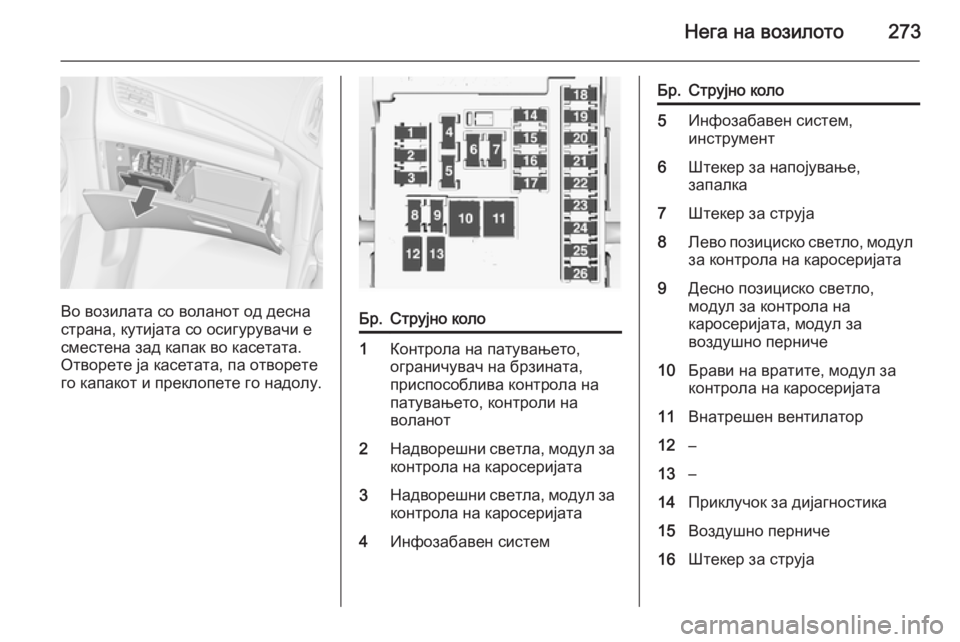

Нега на возилото273
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.
Бр.Струјно коло1Контрола на патувањето,
ограничувач на брзината,
приспособлива контрола на
патувањето, контроли на
воланот2Надворешни светла, модул за
контрола на каросеријата3Надворешни светла, модул за контрола на каросеријата4Инфозабавен системБр.Струјно коло5Инфозабавен систем,
инструмент6Штекер за напојување,
запалка7Штекер за струја8Лево позициско светло, модул за контрола на каросеријата9Десно позициско светло,
модул за контрола на
каросеријата, модул за
воздушно перниче10Брави на вратите, модул за
контрола на каросеријата11Внатрешен вентилатор12–13–14Приклучок за дијагностика15Воздушно перниче16Штекер за струја

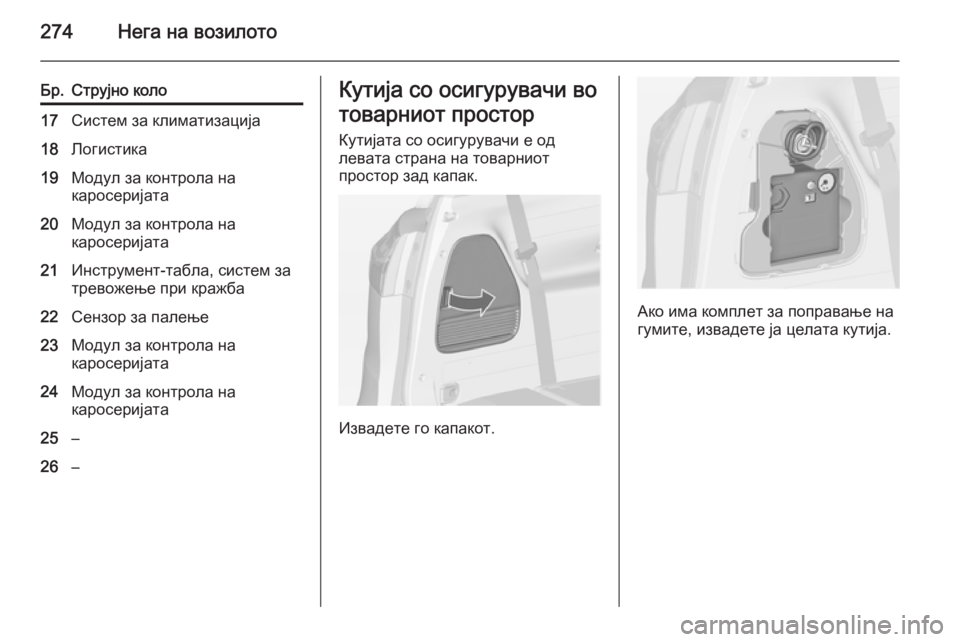

274Нега на возилото
Бр.Струјно коло17Систем за климатизација18Логистика19Модул за контрола на
каросеријата20Модул за контрола на
каросеријата21Инструмент-табла, систем за
тревожење при кражба22Сензор за палење23Модул за контрола на
каросеријата24Модул за контрола на
каросеријата25–26–Кутија со осигурувачи во
товарниот простор
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.
Извадете го капакот.
Ако има комплет за поправање на
гумите, извадете ја целата кутија.

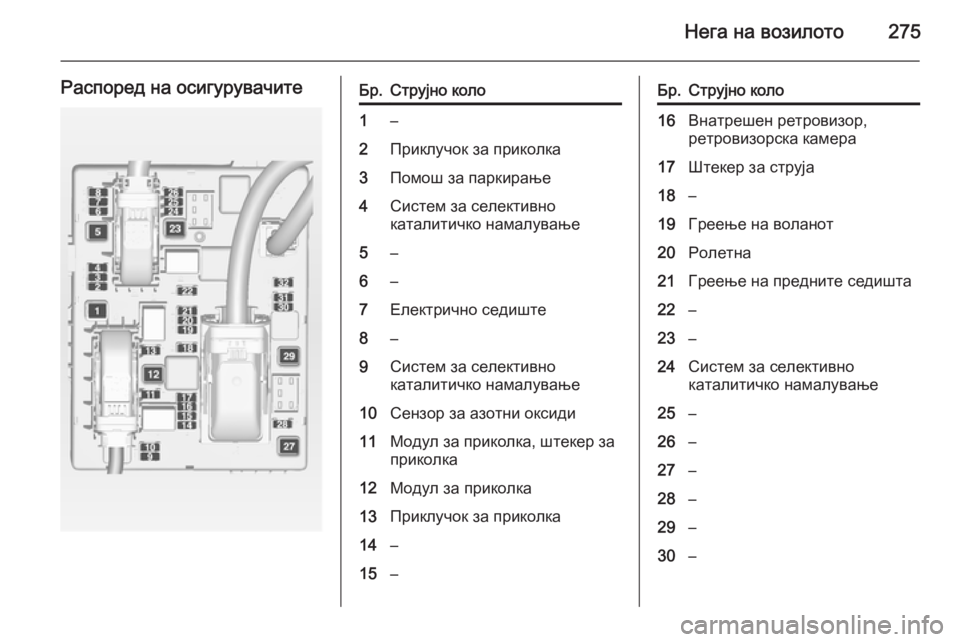

Нега на возилото275
Распоред на осигурувачитеБр.Струјно коло1–2Приклучок за приколка3Помош за паркирање4Систем за селективно
каталитичко намалување5–6–7Електрично седиште8–9Систем за селективно
каталитичко намалување10Сензор за азотни оксиди11Модул за приколка, штекер за приколка12Модул за приколка13Приклучок за приколка14–15–Бр.Струјно коло16Внатрешен ретровизор,
ретровизорска камера17Штекер за струја18–19Греење на воланот20Ролетна21Греење на предните седишта22–23–24Систем за селективно
каталитичко намалување25–26–27–28–29–30–

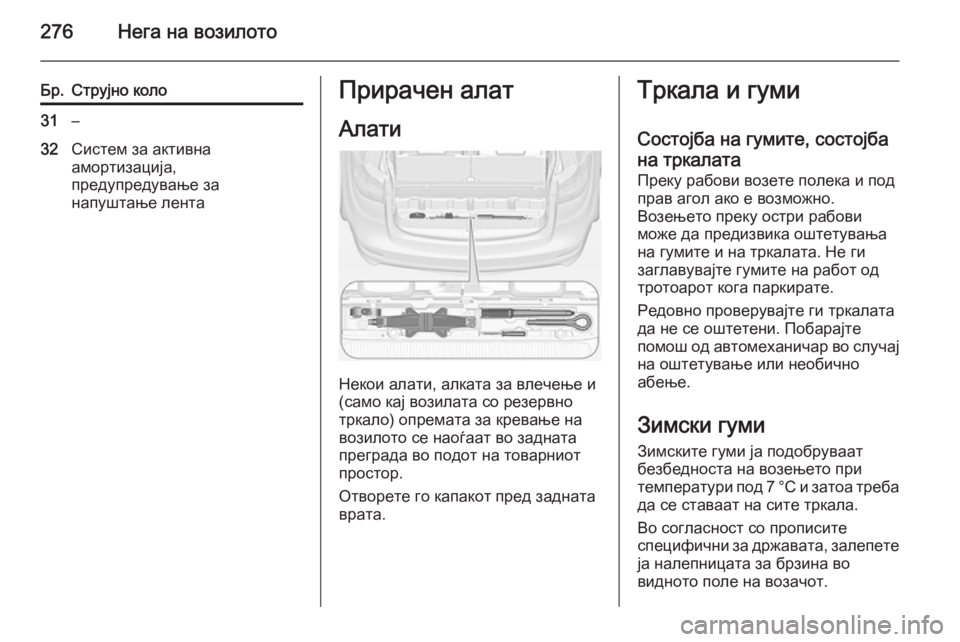

276Нега на возилото
Бр.Струјно коло31–32Систем за активна
амортизација,
предупредување за
напуштање лентаПрирачен алат
Алати
Некои алати, алката за влечење и
(само кај возилата со резервно
тркало) опремата за кревање на возилото се наоѓаат во задната
преграда во подот на товарниот
простор.
Отворете го капакот пред задната
врата.
Тркала и гуми
Состојба на гумите, состојба
на тркалата
Преку рабови возете полека и под
прав агол ако е возможно.
Возењето преку остри рабови
може да предизвика оштетувања на гумите и на тркалата. Не ги
заглавувајте гумите на работ од
тротоарот кога паркирате.
Редовно проверувајте ги тркалата
да не се оштетени. Побарајте
помош од автомеханичар во случај на оштетување или необично
абење.
Зимски гуми Зимските гуми ја подобруваат
безбедноста на возењето при
температури под 7 °C и затоа треба да се ставаат на сите тркала.
Во согласност со прописите
специфични за државата, залепете ја налепницата за брзина во
видното поле на возачот.

Нега на возилото277Ознаки на гумите
На пр. 215/60 R 16 95 H215=Широчина на гумата во мм60=Профил (однос на
височината со широчината
на гумата), во %R=Вид на ременот: РадијаленRF=Вид: RunFlat
(функционираат и
издишани)16=Пречник на тркалото, инчи95=Индекс на натовареноста,
на пр. 95 одговара на
690 кгH=Буква на шифрата на
брзината
Буква на шифрата за брзината:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чПритисок на гумите
Проверувајте го притисокот во
гумите кога се студени, најмалку на 14 дена и пред секое подолго
патување. Не заборавајте го
резервното тркало. Тоа важи и за
возилата со систем за контрола на
притисокот во гумите.
Извртете го капачето на вентилот.
Притисок во гумите 3 319.
Етикетата со информации за
гумите и оптоварувањето на
рамката на предната лева или
десна врата укажува на
оригиналните гуми и соодветните
притисоци во гумите.
Податоците за притисокот во
гумите се однесуваат на ладни
гуми. Тоа важи за летни и зимски
гуми.
Резервната гума секогаш пумпајте
ја до притисокот определен за
целосна оптовареност.
ECO притисокот на гумите служи
да се постигне најмалата можна
потрошувачка на гориво.
Неправилниот притисок во гумите
ќе ја влоши безбедноста,
управувањето на возилото,
удобноста и економичноста на потрошувачката на гориво, и ќе го
зголеми абењето на гумите.
Притисоците на гумите се
разликуваат, зависно од опциите.
За правилна вредност на
притисокот на гумите, следете ја
постапката опишана подолу:

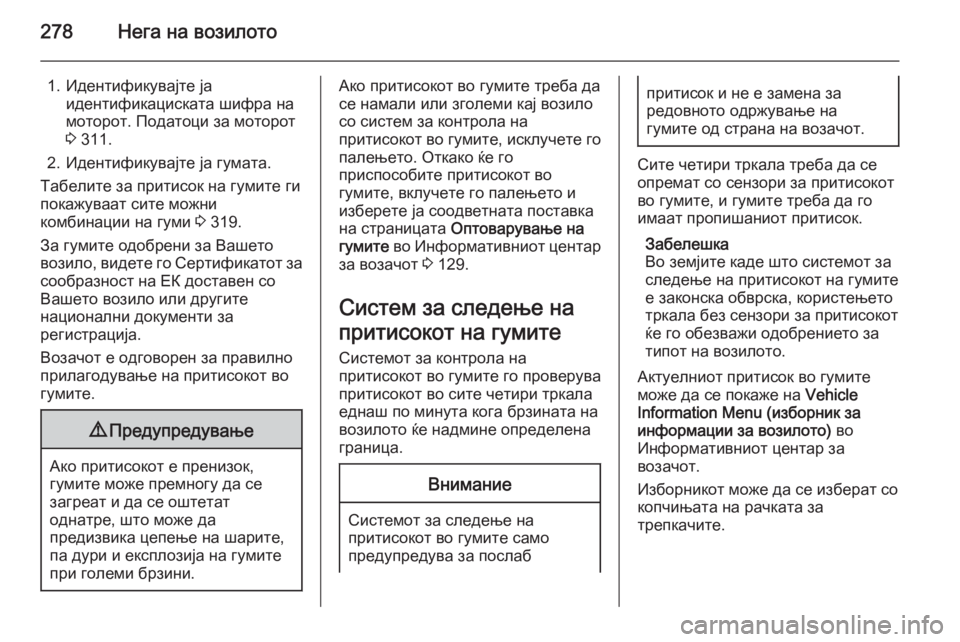

278Нега на возилото
1. Идентификувајте јаидентификациската шифра намоторот. Податоци за моторот
3 311.
2. Идентификувајте ја гумата.
Табелите за притисок на гумите ги покажуваат сите можни
комбинации на гуми 3 319.
За гумите одобрени за Вашето возило, видете го Сертификатот за сообразност на ЕК доставен со
Вашето возило или другите
национални документи за
регистрација.
Возачот е одговорен за правилно
прилагодување на притисокот во
гумите.9 Предупредување
Ако притисокот е пренизок,
гумите може премногу да се
загреат и да се оштетат
однатре, што може да
предизвика цепење на шарите,
па дури и експлозија на гумите
при големи брзини.
Ако притисокот во гумите треба да
се намали или зголеми кај возило
со систем за контрола на
притисокот во гумите, исклучете го
палењето. Откако ќе го
приспособите притисокот во
гумите, вклучете го палењето и
изберете ја соодветната поставка на страницата Оптоварување на
гумите во Информативниот центар
за возачот 3 129.
Систем за следење на
притисокот на гумите
Системот за контрола на
притисокот во гумите го проверува
притисокот во сите четири тркала еднаш по минута кога брзината на
возилото ќе надмине определена
граница.Внимание
Системот за следење на
притисокот во гумите само
предупредува за послаб
притисок и не е замена за
редовното одржување на
гумите од страна на возачот.
Сите четири тркала треба да се опремат со сензори за притисокот
во гумите, и гумите треба да го
имаат пропишаниот притисок.
Забелешка
Во земјите каде што системот за
следење на притисокот на гумите
е законска обврска, користењето
тркала без сензори за притисокот
ќе го обезважи одобрението за
типот на возилото.
Актуелниот притисок во гумите
може да се покаже на Vehicle
Information Menu (изборник за
информации за возилото) во
Информативниот центар за
возачот.
Изборникот може да се изберат со
копчињата на рачката за
трепкачите.
