OPEL ZAFIRA C 2014 Betriebsanleitung (in German)

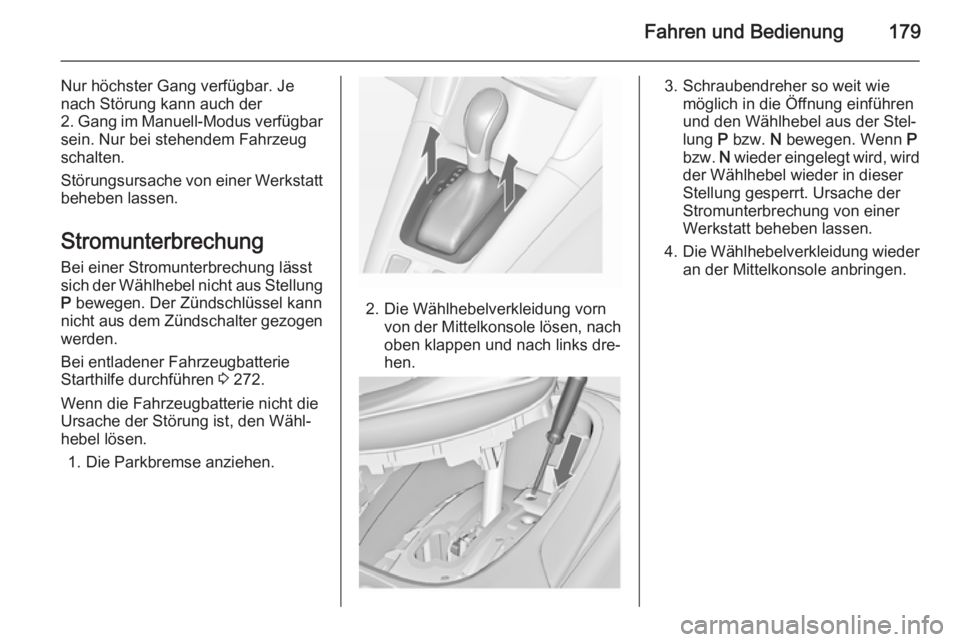

Fahren und Bedienung179
Nur höchster Gang verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus verfügbar sein. Nur bei stehendem Fahrzeug
schalten.
Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung
Bei einer Stromunterbrechung lässt sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 272.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Die Wählhebelverkleidung vorn von der Mittelkonsole lösen, nachoben klappen und nach links dre‐hen.
3. Schraubendreher so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache der
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.

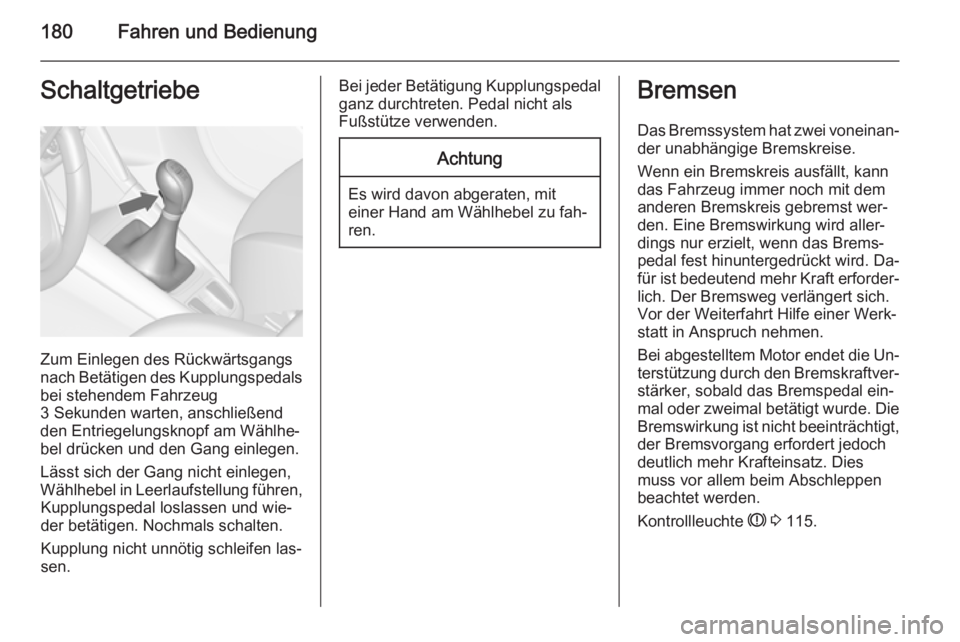

180Fahren und BedienungSchaltgetriebe
Zum Einlegen des Rückwärtsgangs
nach Betätigen des Kupplungspedals bei stehendem Fahrzeug
3 Sekunden warten, anschließend
den Entriegelungsknopf am Wählhe‐
bel drücken und den Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Kupplung nicht unnötig schleifen las‐
sen.
Bei jeder Betätigung Kupplungspedal
ganz durchtreten. Pedal nicht als
Fußstütze verwenden.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt,
der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 115.

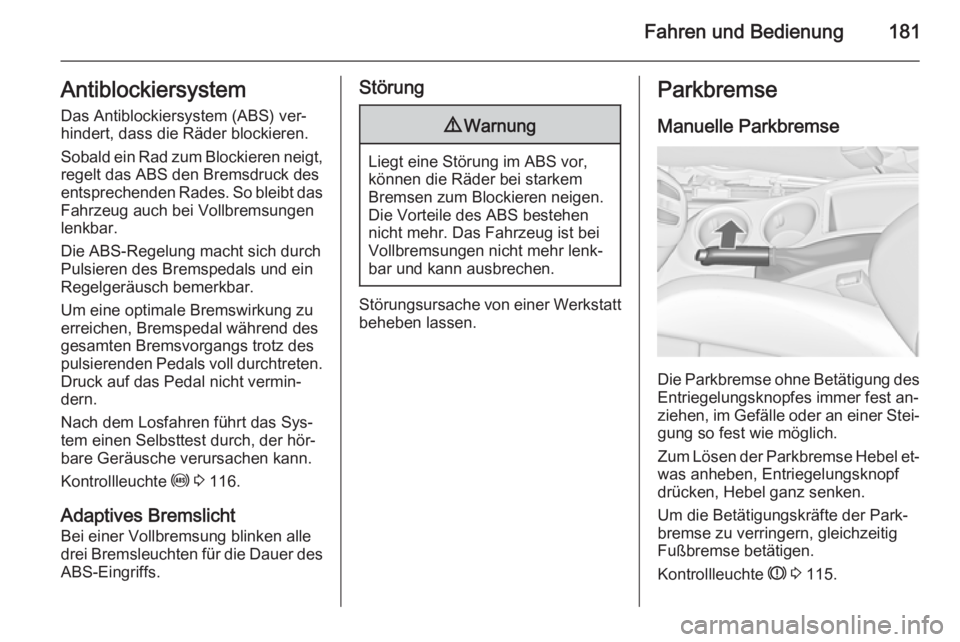

Fahren und Bedienung181AntiblockiersystemDas Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.
Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 116.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
Manuelle Parkbremse
Die Parkbremse ohne Betätigung des
Entriegelungsknopfes immer fest an‐
ziehen, im Gefälle oder an einer Stei‐ gung so fest wie möglich.
Zum Lösen der Parkbremse Hebel et‐ was anheben, Entriegelungsknopf
drücken, Hebel ganz senken.
Um die Betätigungskräfte der Park‐
bremse zu verringern, gleichzeitig
Fußbremse betätigen.
Kontrollleuchte R 3 115.

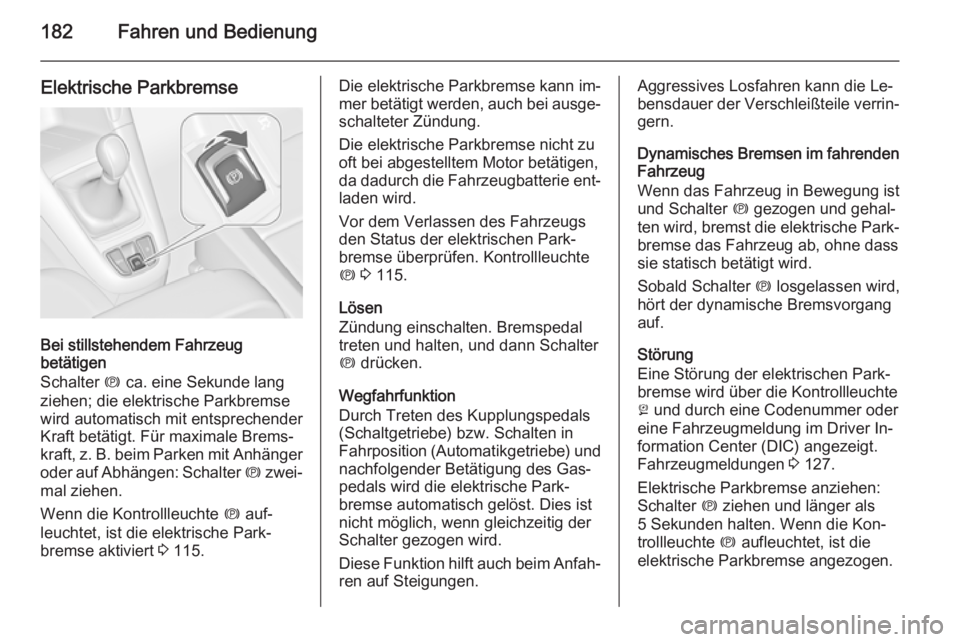

182Fahren und Bedienung
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
Schalter m ca. eine Sekunde lang
ziehen; die elektrische Parkbremse
wird automatisch mit entsprechender
Kraft betätigt. Für maximale Brems‐
kraft, z. B. beim Parken mit Anhänger
oder auf Abhängen: Schalter m zwei‐
mal ziehen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐ bremse aktiviert 3 115.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen. Kontrollleuchte
m 3 115.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Durch Treten des Kupplungspedals
(Schaltgetriebe) bzw. Schalten in
Fahrposition (Automatikgetriebe) und
nachfolgender Betätigung des Gas‐
pedals wird die elektrische Park‐
bremse automatisch gelöst. Dies ist
nicht möglich, wenn gleichzeitig der
Schalter gezogen wird.
Diese Funktion hilft auch beim Anfah‐ ren auf Steigungen.Aggressives Losfahren kann die Le‐
bensdauer der Verschleißteile verrin‐ gern.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐
bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.
Störung
Eine Störung der elektrischen Park‐
bremse wird über die Kontrollleuchte
j und durch eine Codenummer oder
eine Fahrzeugmeldung im Driver In‐
formation Center (DIC) angezeigt.
Fahrzeugmeldungen 3 127.
Elektrische Parkbremse anziehen:
Schalter m ziehen und länger als
5 Sekunden halten. Wenn die Kon‐
trollleuchte m aufleuchtet, ist die
elektrische Parkbremse angezogen.

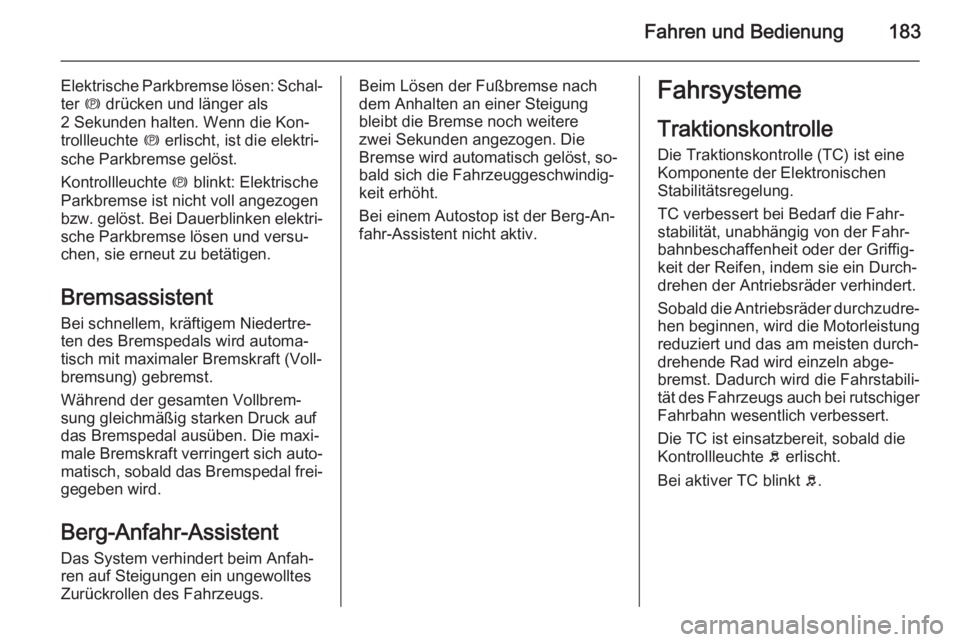

Fahren und Bedienung183
Elektrische Parkbremse lösen: Schal‐ter m drücken und länger als
2 Sekunden halten. Wenn die Kon‐ trollleuchte m erlischt, ist die elektri‐
sche Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
Bremsassistent Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐ matisch, sobald das Bremspedal frei‐
gegeben wird.
Berg-Anfahr-Assistent
Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.Beim Lösen der Fußbremse nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Die
Bremse wird automatisch gelöst, so‐
bald sich die Fahrzeuggeschwindig‐
keit erhöht.
Bei einem Autostop ist der Berg-An‐
fahr-Assistent nicht aktiv.Fahrsysteme
Traktionskontrolle Die Traktionskontrolle (TC) ist eine
Komponente der Elektronischen
Stabilitätsregelung.
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐
hen beginnen, wird die Motorleistung
reduziert und das am meisten durch‐
drehende Rad wird einzeln abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.
Die TC ist einsatzbereit, sobald die
Kontrollleuchte b erlischt.
Bei aktiver TC blinkt b.

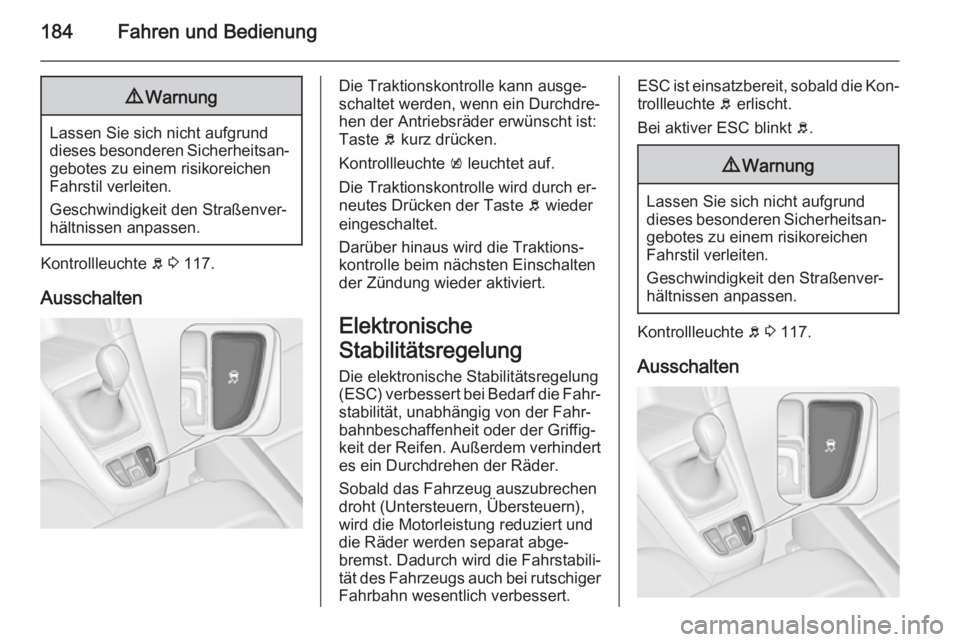

184Fahren und Bedienung9Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 117.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
Taste b kurz drücken.
Kontrollleuchte k leuchtet auf.
Die Traktionskontrolle wird durch er‐ neutes Drücken der Taste b wieder
eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung (ESC) verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen. Außerdem verhindert
es ein Durchdrehen der Räder.
Sobald das Fahrzeug auszubrechen
droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst. Dadurch wird die Fahrstabili‐
tät des Fahrzeugs auch bei rutschiger Fahrbahn wesentlich verbessert.ESC ist einsatzbereit, sobald die Kon‐
trollleuchte b erlischt.
Bei aktiver ESC blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 117.
Ausschalten

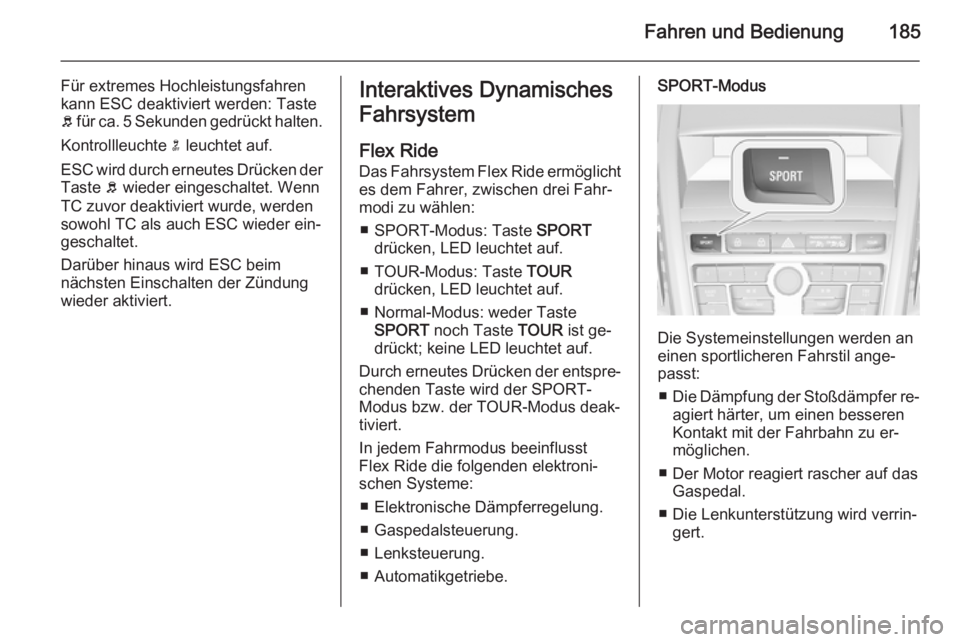

Fahren und Bedienung185
Für extremes Hochleistungsfahren
kann ESC deaktiviert werden: Taste
b für ca. 5 Sekunden gedrückt halten.
Kontrollleuchte n leuchtet auf.
ESC wird durch erneutes Drücken der Taste b wieder eingeschaltet. Wenn
TC zuvor deaktiviert wurde, werden
sowohl TC als auch ESC wieder ein‐
geschaltet.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.Interaktives Dynamisches
Fahrsystem
Flex Ride
Das Fahrsystem Flex Ride ermöglicht es dem Fahrer, zwischen drei Fahr‐
modi zu wählen:
■ SPORT-Modus: Taste SPORT
drücken, LED leuchtet auf.
■ TOUR-Modus: Taste TOUR
drücken, LED leuchtet auf.
■ Normal-Modus: weder Taste SPORT noch Taste TOUR ist ge‐
drückt; keine LED leuchtet auf.
Durch erneutes Drücken der entspre‐ chenden Taste wird der SPORT-
Modus bzw. der TOUR-Modus deak‐
tiviert.
In jedem Fahrmodus beeinflusst
Flex Ride die folgenden elektroni‐
schen Systeme:
■ Elektronische Dämpferregelung.
■ Gaspedalsteuerung.
■ Lenksteuerung.
■ Automatikgetriebe.SPORT-Modus
Die Systemeinstellungen werden an
einen sportlicheren Fahrstil ange‐
passt:
■ Die Dämpfung der Stoßdämpfer re‐
agiert härter, um einen besseren Kontakt mit der Fahrbahn zu er‐möglichen.
■ Der Motor reagiert rascher auf das Gaspedal.
■ Die Lenkunterstützung wird verrin‐ gert.

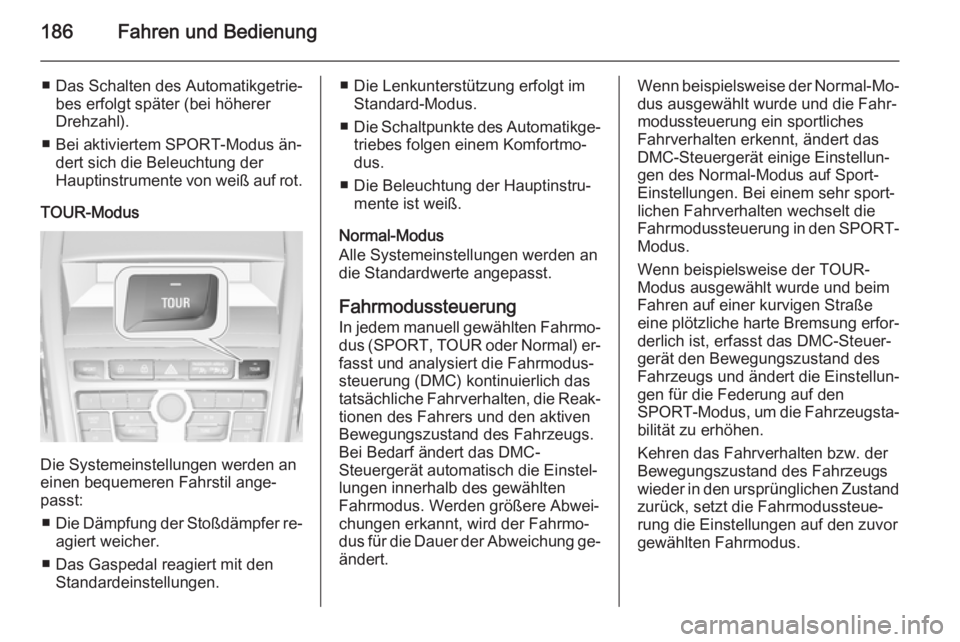

186Fahren und Bedienung
■ Das Schalten des Automatikgetrie‐bes erfolgt später (bei höherer
Drehzahl).
■ Bei aktiviertem SPORT-Modus än‐ dert sich die Beleuchtung der
Hauptinstrumente von weiß auf rot.
TOUR-Modus
Die Systemeinstellungen werden an
einen bequemeren Fahrstil ange‐ passt:
■ Die Dämpfung der Stoßdämpfer re‐
agiert weicher.
■ Das Gaspedal reagiert mit den Standardeinstellungen.
■ Die Lenkunterstützung erfolgt imStandard-Modus.
■ Die Schaltpunkte des Automatikge‐
triebes folgen einem Komfortmo‐
dus.
■ Die Beleuchtung der Hauptinstru‐ mente ist weiß.
Normal-Modus
Alle Systemeinstellungen werden an
die Standardwerte angepasst.
Fahrmodussteuerung
In jedem manuell gewählten Fahrmo‐
dus ( SPORT , TOUR oder Normal) er‐
fasst und analysiert die Fahrmodus‐
steuerung (DMC) kontinuierlich das
tatsächliche Fahrverhalten, die Reak‐
tionen des Fahrers und den aktiven
Bewegungszustand des Fahrzeugs.
Bei Bedarf ändert das DMC-
Steuergerät automatisch die Einstel‐ lungen innerhalb des gewählten
Fahrmodus. Werden größere Abwei‐
chungen erkannt, wird der Fahrmo‐
dus für die Dauer der Abweichung ge‐
ändert.Wenn beispielsweise der Normal-Mo‐ dus ausgewählt wurde und die Fahr‐
modussteuerung ein sportliches
Fahrverhalten erkennt, ändert das
DMC-Steuergerät einige Einstellun‐
gen des Normal-Modus auf Sport-
Einstellungen. Bei einem sehr sport‐
lichen Fahrverhalten wechselt die
Fahrmodussteuerung in den SPORT-
Modus.
Wenn beispielsweise der TOUR-
Modus ausgewählt wurde und beim
Fahren auf einer kurvigen Straße eine plötzliche harte Bremsung erfor‐
derlich ist, erfasst das DMC-Steuer‐
gerät den Bewegungszustand des
Fahrzeugs und ändert die Einstellun‐
gen für die Federung auf den
SPORT-Modus , um die Fahrzeugsta‐
bilität zu erhöhen.
Kehren das Fahrverhalten bzw. der
Bewegungszustand des Fahrzeugs
wieder in den ursprünglichen Zustand zurück, setzt die Fahrmodussteue‐
rung die Einstellungen auf den zuvor
gewählten Fahrmodus.

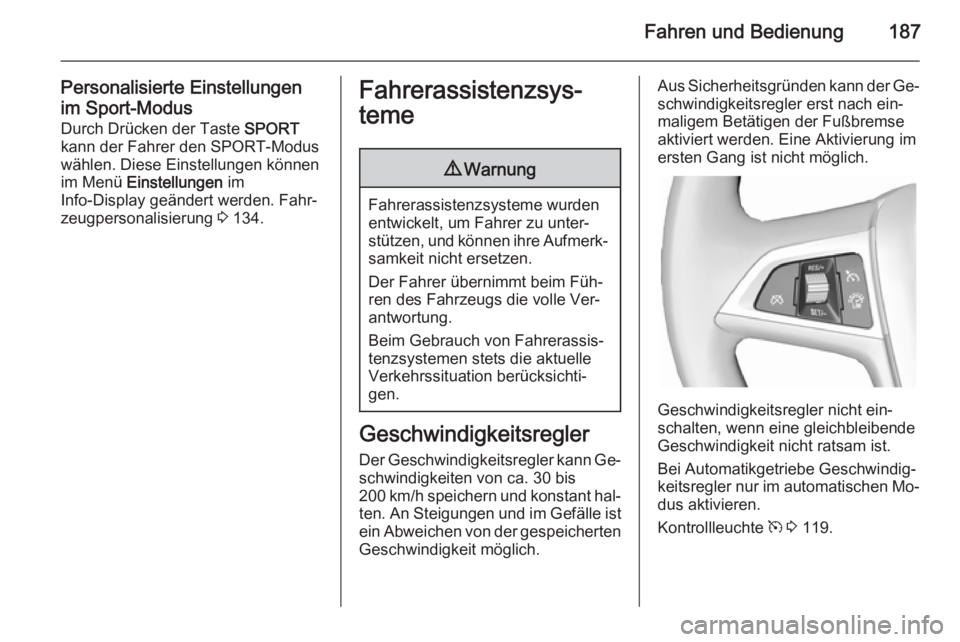

Fahren und Bedienung187
Personalisierte Einstellungen
im Sport-Modus Durch Drücken der Taste SPORT
kann der Fahrer den SPORT-Modus
wählen. Diese Einstellungen können
im Menü Einstellungen im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 134.Fahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
entwickelt, um Fahrer zu unter‐
stützen, und können ihre Aufmerk‐
samkeit nicht ersetzen.
Der Fahrer übernimmt beim Füh‐
ren des Fahrzeugs die volle Ver‐
antwortung.
Beim Gebrauch von Fahrerassis‐
tenzsystemen stets die aktuelle
Verkehrssituation berücksichti‐
gen.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann Ge‐
schwindigkeiten von ca. 30 bis
200 km/h speichern und konstant hal‐ ten. An Steigungen und im Gefälle ist
ein Abweichen von der gespeicherten Geschwindigkeit möglich.
Aus Sicherheitsgründen kann der Ge‐
schwindigkeitsregler erst nach ein‐
maligem Betätigen der Fußbremse aktiviert werden. Eine Aktivierung imersten Gang ist nicht möglich.
Geschwindigkeitsregler nicht ein‐
schalten, wenn eine gleichbleibende Geschwindigkeit nicht ratsam ist.
Bei Automatikgetriebe Geschwindig‐
keitsregler nur im automatischen Mo‐ dus aktivieren.
Kontrollleuchte m 3 119.

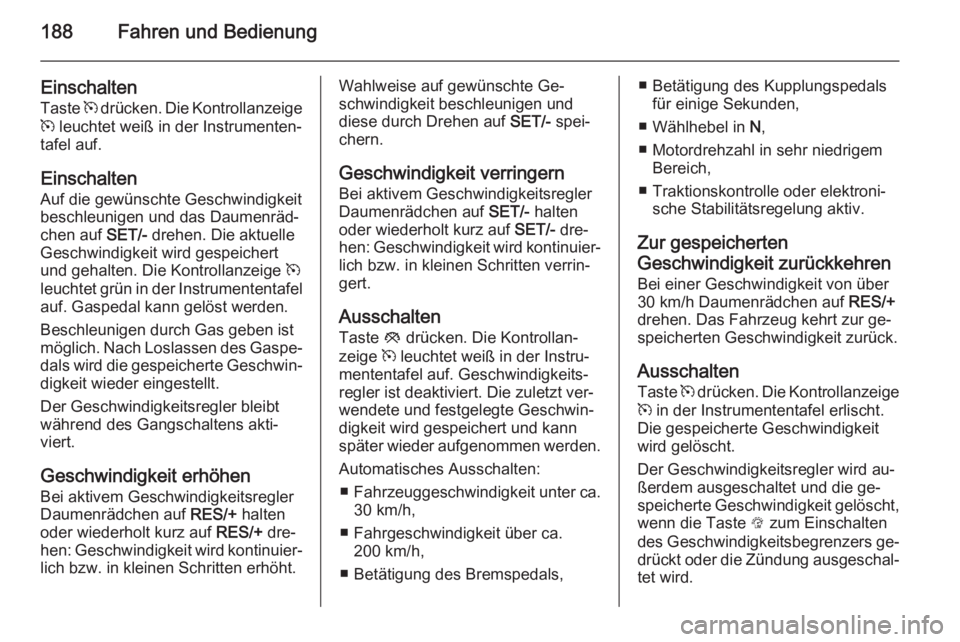

188Fahren und Bedienung
Einschalten
Taste m drücken. Die Kontrollanzeige
m leuchtet weiß in der Instrumenten‐
tafel auf.
Einschalten
Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Die Kontrollanzeige m
leuchtet grün in der Instrumententafel auf. Gaspedal kann gelöst werden.
Beschleunigen durch Gas geben ist
möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhenBei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+ dre‐
hen: Geschwindigkeit wird kontinuier‐
lich bzw. in kleinen Schritten erhöht.Wahlweise auf gewünschte Ge‐
schwindigkeit beschleunigen und
diese durch Drehen auf SET/- spei‐
chern.
Geschwindigkeit verringern Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/- dre‐
hen: Geschwindigkeit wird kontinuier‐
lich bzw. in kleinen Schritten verrin‐
gert.
Ausschalten
Taste y drücken. Die Kontrollan‐
zeige m leuchtet weiß in der Instru‐
mententafel auf. Geschwindigkeits‐
regler ist deaktiviert. Die zuletzt ver‐
wendete und festgelegte Geschwin‐
digkeit wird gespeichert und kann
später wieder aufgenommen werden.
Automatisches Ausschalten: ■ Fahrzeuggeschwindigkeit unter ca.
30 km/h,
■ Fahrgeschwindigkeit über ca. 200 km/h,
■ Betätigung des Bremspedals,■ Betätigung des Kupplungspedals für einige Sekunden,
■ Wählhebel in N,
■ Motordrehzahl in sehr niedrigem Bereich,
■ Traktionskontrolle oder elektroni‐ sche Stabilitätsregelung aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren Bei einer Geschwindigkeit von über30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschalten Taste m drücken. Die Kontrollanzeige
m in der Instrumententafel erlischt.
Die gespeicherte Geschwindigkeit
wird gelöscht.
Der Geschwindigkeitsregler wird au‐
ßerdem ausgeschaltet und die ge‐
speicherte Geschwindigkeit gelöscht,
wenn die Taste L zum Einschalten
des Geschwindigkeitsbegrenzers ge‐
drückt oder die Zündung ausgeschal‐ tet wird.
