Instrumenten en bedieningsorganen109
Rijden op LPG
Door knop LPG in te drukken kunt u
wisselen tussen het gebruik van ben‐
zine en LPG. De LED 1-status toont
de huidige werkingsmodus.
1 uit=rijden op benzine1 brandt=rijden op LPG1 knippert=omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Brandstof voor het rijden op LPG
3 217.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker zone=bedrijfstemperatuur
motor nog niet be‐
reiktmiddelste
gebied=normale bedrijfstem‐
peratuurrechter
zone=temperatuur te hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.

110Instrumenten en bedieningsorganen
Het Uplevel- of Uplevel-Combi-dis‐
play geeft de resterende levensduur
van de olie aan in het Informatie-
menu voertuig .
In het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:Druk op de knop MENU om
Informatie- menu voertuig te kiezen.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk voor het resetten op de toets
SET/CLR . Daarom moet het contact
aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information
Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 119.
Service-informatie 3 275.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐
len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood
bereik=gevaar, belangrijke her‐
inneringGeel=waarschuwing, aanwij‐
zing, storingGroen=inschakelbevestigingBlauw
bereik=inschakelbevestigingWit=inschakelbevestiging

Instrumenten en bedieningsorganen111
Controlelampen in de instrumentengroep

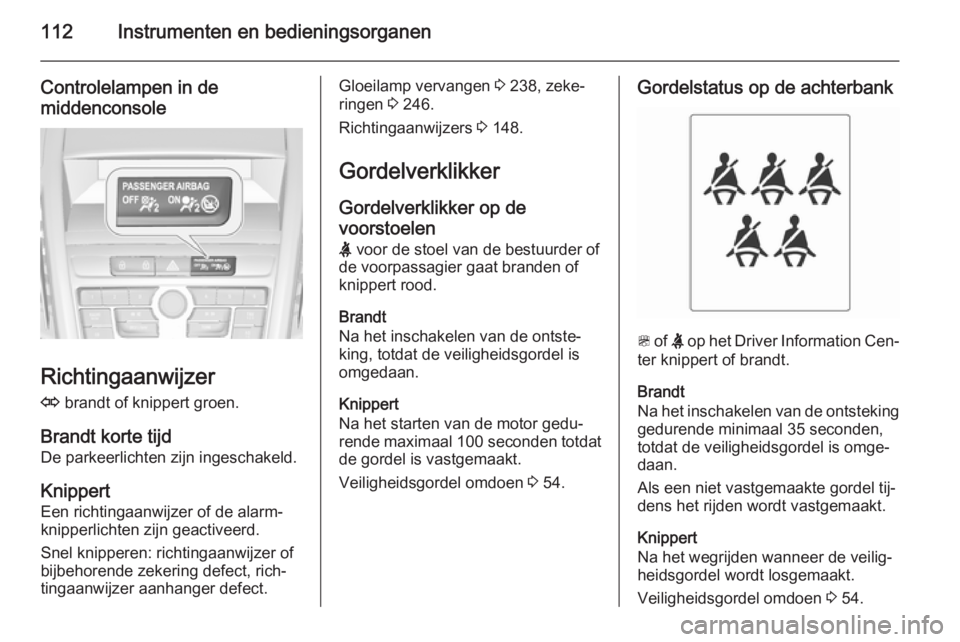

112Instrumenten en bedieningsorganen
Controlelampen in demiddenconsole
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 238, zeke‐
ringen 3 246.
Richtingaanwijzers 3 148.
Gordelverklikker
Gordelverklikker op de voorstoelen X voor de stoel van de bestuurder of
de voorpassagier gaat branden of
knippert rood.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 54.Gordelstatus op de achterbank
> of X op het Driver Information Cen‐
ter knippert of brandt.
Brandt
Na het inschakelen van de ontsteking
gedurende minimaal 35 seconden,
totdat de veiligheidsgordel is omge‐ daan.
Als een niet vastgemaakte gordel tij‐
dens het rijden wordt vastgemaakt.
Knippert
Na het wegrijden wanneer de veilig‐
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen 3 54.

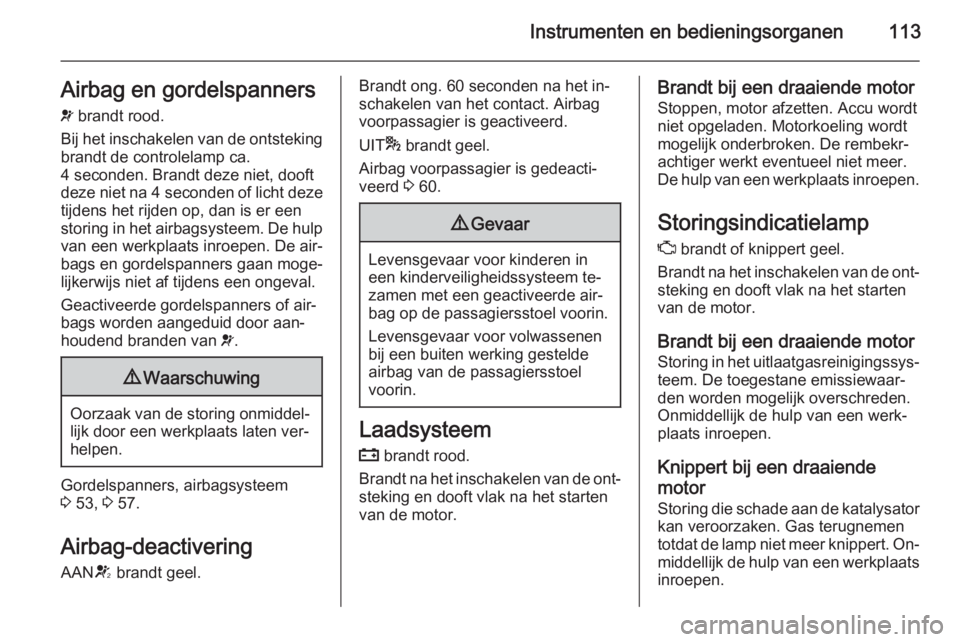

Instrumenten en bedieningsorganen113Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Brandt deze niet, dooft
deze niet na 4 seconden of licht deze
tijdens het rijden op, dan is er een storing in het airbagsysteem. De hulp van een werkplaats inroepen. De air‐
bags en gordelspanners gaan moge‐
lijkerwijs niet af tijdens een ongeval.
Geactiveerde gordelspanners of air‐ bags worden aangeduid door aan‐
houdend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 53, 3 57.
Airbag-deactivering AAN V brandt geel.
Brandt ong. 60 seconden na het in‐
schakelen van het contact. Airbag
voorpassagier is geactiveerd.
UIT * brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 60.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk de hulp van een werkplaats
inroepen.

114Instrumenten en bedieningsorganenService-indicatieg brandt geel.
Er wordt bovendien een waarschu‐
wingstekst of een waarschuwings‐
code weergegeven.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats inroepen.
Boordinformatie 3 126.
Rem- en
koppelingssysteem
Rem- en koppelingsvloeistofpeil
R brandt rood.
Het rem- en koppelingsvloeistofpeil is te laag 3 235.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 179.
Pedaal bedienen
- brandt of knippert geel.
Het koppelingspedaal moet worden
ingetrapt om de motor te starten.
Stop-startsysteem 3 166.
Brandt
Rempedaal moet worden bediend om de elektrische handrem los te zetten
3 179.
Knippert
Het koppelingspedaal moet worden
ingetrapt om de motor te starten
3 165.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 179.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische
handrem
j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐
maal 3 179.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.

Instrumenten en bedieningsorganen1159Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 178.
Opschakelen
[ brandt groen als controlelamp of
verschijnt als een symbool op het Dri‐ ver Information Center met Uplevel-display of Uplevel-Combi-display
wanneer opschakelen onwille van
een zuinig verbruik wordt aanbevo‐
len.
Bij sommige versies verschijnt de schakelaanduiding als een pop-up op het Driver Information Center.
EcoFlex rijhulp 3 130.
Stuurbekrachtiging c brandt geel.
Gaat branden met verminderde stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop/Start-systeem 3 166.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats inroepen.Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.

116Instrumenten en bedieningsorganen
Ultrasoonparkeerhulp 3 200.
Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteits‐regeling en Traction
Control-systeem
b brandt of knippert geel.
Brandt Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.Elektronische stabiliteitsregeling
(ESC) 3 181, Traction Control-sys‐
teem 3 180.
Traction Control-systeem
UIT k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder 2000 omw/min dalen.Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
Knippert Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor
te voorkomen.
Roetfilter 3 169, Stop-startsysteem
3 166.
AdBlue
Y brandt of knippert geel.
Brandt Bij de volgende keer opnieuw starten
wordt de maximumsnelheid begrensd tot 100 km/u.
Knippert
Verdere begrenzing van de maxi‐ mumsnelheid tot en met blokkering
van het opnieuw starten.
AdBlue 3 170.

Instrumenten en bedieningsorganen117Bandenspanningscontro‐
lesysteem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk I brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Contact uitschakelen.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 232.
Te laag brandstofpeil i brandt of knippert geel.
Brandt
Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 170.
Dieselbrandstofsysteem ontluchten
3 237.
Startbeveiliging d knippert geel.

118Instrumenten en bedieningsorganen
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen
verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 141.
Grootlicht C brandt blauw.
Brandt wanneer het grootlicht aan is, tijdens een lichtsignaal 3 142 of wan‐
neer het grootlicht aan is met groot‐
lichtassistentie of intelligent verlich‐
tingssysteem 3 144.
Grootlichtassistentie l brandt groen.De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 142, 3 144.
Adaptive Forward Lighting f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem overgeschakeld op symme‐ trisch dimlicht.
Controlelamp f knippert na het in‐
schakelen van de ontsteking ca. 4 seconden om u eraan te herinneren
dat het systeem is geactiveerd
3 144.
Automatische verlichting 3 142.
Mistlamp
> brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 149.Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 149.
Niveau sproeiervloeistof te
laag
G brandt geel.
Het niveau van de sproeiervloeistof is
te laag.
Sproeiervloeistof 3 234.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Cruise control is actief.
Cruise control 3 184.
Adaptieve cruise control
m brandt wit of groen.
