air conditioning OPEL ZAFIRA C 2014 Gebruikershandleiding (in Dutch)

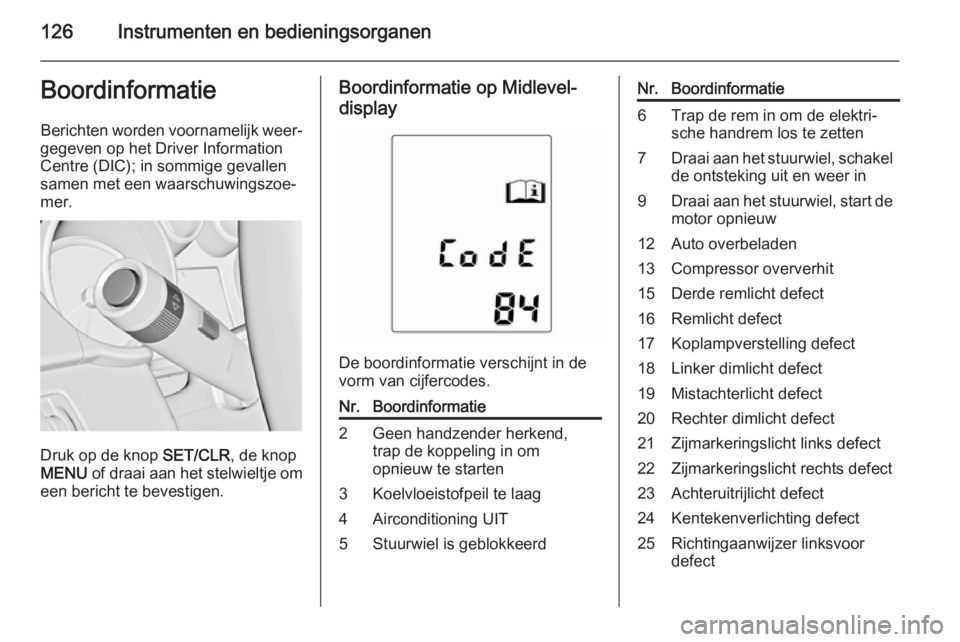

126Instrumenten en bedieningsorganenBoordinformatieBerichten worden voornamelijk weer‐
gegeven op het Driver Information
Centre (DIC); in sommige gevallen
samen met een waarschuwingszoe‐
mer.
Druk op de knop SET/CLR, de knop
MENU of draai aan het stelwieltje om
een bericht te bevestigen.
Boordinformatie op Midlevel-
display
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr.Boordinformatie2Geen handzender herkend,
trap de koppeling in om
opnieuw te starten3Koelvloeistofpeil te laag4Airconditioning UIT5Stuurwiel is geblokkeerdNr.Boordinformatie6Trap de rem in om de elektri‐
sche handrem los te zetten7Draai aan het stuurwiel, schakel
de ontsteking uit en weer in9Draai aan het stuurwiel, start de motor opnieuw12Auto overbeladen13Compressor oververhit15Derde remlicht defect16Remlicht defect17Koplampverstelling defect18Linker dimlicht defect19Mistachterlicht defect20Rechter dimlicht defect21Zijmarkeringslicht links defect22Zijmarkeringslicht rechts defect23Achteruitrijlicht defect24Kentekenverlichting defect25Richtingaanwijzer linksvoor
defect

Instrumenten en bedieningsorganen127
Nr.Boordinformatie26Richtingaanwijzer linksachter
defect27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
nietNr.Boordinformatie53Draai tankdop vast54Water in dieselbrandstoffilter55De roetfilter is vol 3 16956Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Service diefstalalarmsysteem67Service stuurslot68Service stuurbekrachtigingNr.Boordinformatie69Service wielophanging70Service niveauregeling71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel in parkeerstand
voordat u de auto verlaat95Service airbag128Motorkap open

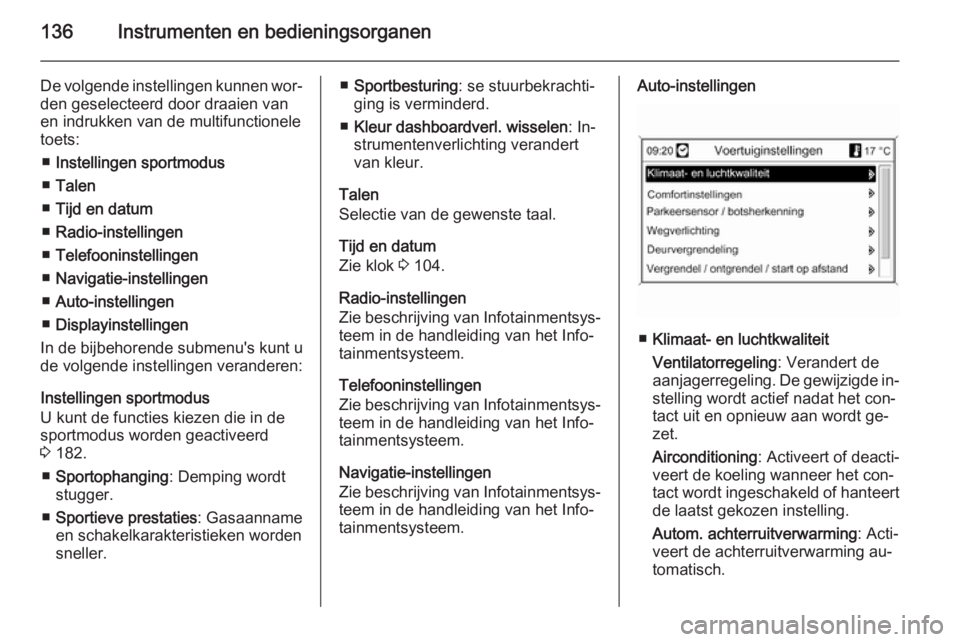

136Instrumenten en bedieningsorganen
De volgende instellingen kunnen wor‐den geselecteerd door draaien van
en indrukken van de multifunctionele
toets:
■ Instellingen sportmodus
■ Talen
■ Tijd en datum
■ Radio-instellingen
■ Telefooninstellingen
■ Navigatie-instellingen
■ Auto-instellingen
■ Displayinstellingen
In de bijbehorende submenu's kunt u
de volgende instellingen veranderen:
Instellingen sportmodus
U kunt de functies kiezen die in de sportmodus worden geactiveerd
3 182.
■ Sportophanging : Demping wordt
stugger.
■ Sportieve prestaties : Gasaanname
en schakelkarakteristieken worden
sneller.■ Sportbesturing : se stuurbekrachti‐
ging is verminderd.
■ Kleur dashboardverl. wisselen : In‐
strumentenverlichting verandert
van kleur.
Talen
Selectie van de gewenste taal.
Tijd en datum
Zie klok 3 104.
Radio-instellingen
Zie beschrijving van Infotainmentsys‐ teem in de handleiding van het Info‐
tainmentsysteem.
Telefooninstellingen
Zie beschrijving van Infotainmentsys‐
teem in de handleiding van het Info‐
tainmentsysteem.
Navigatie-instellingen
Zie beschrijving van Infotainmentsys‐ teem in de handleiding van het Info‐
tainmentsysteem.Auto-instellingen
■ Klimaat- en luchtkwaliteit
Ventilatorregeling : Verandert de
aanjagerregeling. De gewijzigde in‐
stelling wordt actief nadat het con‐
tact uit en opnieuw aan wordt ge‐ zet.
Airconditioning : Activeert of deacti‐
veert de koeling wanneer het con‐
tact wordt ingeschakeld of hanteert de laatst gekozen instelling.
Autom. achterruitverwarming : Acti‐
veert de achterruitverwarming au‐
tomatisch.

Klimaatregeling155Airconditioning
Naast het verwarmings- en ventilatie‐systeem kunnen de volgende functiesvia het airconditioningssysteem wor‐den geregeld:
n=koeling4=luchtrecirculatie
Verwarmde stoelen ß 3 46, Ver‐
warmd stuurwiel * 3 100.
Koeling n
Druk op toets n om koeling in te
schakelen. De activering wordt aan‐
geduid door de LED in de toets. Koe‐
ling werkt alleen bij een draaiende
motor en ingeschakelde ventilator
van de klimaatregeling.
Druk opnieuw op toets n om koeling
uit te schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht van zodra de bui‐
tentemperatuur iets boven het vries‐
punt ligt. Er kan zich dan condens
vormen en onder de auto op de grond
druppelen.
Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen. Ge‐ activeerde koeling kan een Autostop
verhinderen.
Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met de toets
4 inschakelen. De activering wordt
aangeduid door de LED in de toets.
Recirculatiemodus uitschakelen door
weer op toets 4 te drukken.9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van bin‐
nenuit kunnen aandampen. De
kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot ver‐
moeidheidsverschijnselen bij de
inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant aandampen wanneer
er koud lucht naartoe stroomt. Als de
voorruit aan de buitenkant aandampt, moet u de ruitenwisser aanzetten en
l uitzetten.
Maximale koeling Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
■ Koeling n inschakelen.
■ Luchtrecirculatiesysteem 4 aan.
■ Luchtverdeelschakelaar M indruk‐
ken.

Klimaatregeling159
Luchtdebiet Z
Druk op de onderste knop om de ven‐
tilatorsnelheid te verlagen of op de
bovenste knop om deze te verhogen,
zoals afgebeeld in de illustratie. U
herkent de aanjagersnelheid aan het
aantal segmenten op het display.
Wanneer u de onderste toets langer
indrukt: de aanjager en koeling wor‐
den uitgeschakeld.
Wanneer u de bovenste toets langer
indrukt: de aanjager draait met de
maximumsnelheid.
Automatische modus opnieuw in‐
schakelen: Toets AUTO indrukken.
Luchtverdeling l, M , K
Druk op de betreffende knop voor de
gewenste afstelling. De activering
wordt aangeduid door de LED in de
toets.l=naar de voorruit en de voorste
zijruiten.M=naar hoofdhoogte via de ver‐
stelbare luchtroosters.K=naar de voetenruimte.
Alle combinaties zijn mogelijk.
Automatische modus opnieuw in‐ schakelen: toets AUTO indrukken.
Koeling n
Druk op toets n om koeling in te
schakelen. De activering wordt aan‐
geduid door de LED in de toets. Koe‐
ling werkt alleen bij een draaiende
motor en ingeschakelde ventilator
van de klimaatregeling.
Druk opnieuw op toets n om koeling
uit te schakelen.
Het airconditioningssysteem koelt en
ontvochtigt (droogt) de lucht vanaf
een bepaalde buitentemperatuur. Er
kan zich dan condens vormen en on‐
der de auto op de grond druppelen.
Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen.
Wanneer het koelsysteem wordt uit‐
geschakeld, vereist de klimaatrege‐
ling niet dat de motor wordt herstart
tijdens een Autostop. Uitzondering:
de ruitontdooier werkt en een buiten‐
temperatuur van meer dan 0 °C ver‐ eist opnieuw starten.
Op het display verschijnt ACON wan‐
neer de koeling aanstaat of ACOFF
wanneer de koeling uitstaat.
U kunt de werking van de koeling na
het starten van de motor in- of uit‐
schakelen in het menu Instellingen op
het Info-display. Persoonlijke instel‐ lingen 3 133.
Luchtrecirculatiemodus 4
Luchtrecirculatiemodus met de toets 4 inschakelen. De activering wordt
aangeduid door de LED in de toets.

162KlimaatregelingOnderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de voorruit moet voor voldoende luchttoevoer
vrijgehouden worden. Bladeren, vuil
of sneeuw verwijderen.
Pollenfilter Het microfilter ontdoet de binnenko‐
mende buitenlucht van stof, roet,
stuifmeel en sporen.
Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling een‐
maal per maand, ongeacht de weers‐
gesteldheid of het seizoen, enkele mi‐
nuten worden ingeschakeld. Bij te
lage buitentemperaturen kan de koe‐
ling niet worden ingeschakeld.
Service
Om de koeling optimaal te laten wer‐
ken, is het raadzaam het klimaatre‐
gelsysteem jaarlijks te laten controle‐
ren, te beginnen drie jaar na afleve‐
ring van de nieuwe auto, te weten:
■ functie- en druktest,
■ werking van de verwarming,
■ lektest,
■ controle van de aandrijfriemen,
■ afvoer van condensor en verdam‐ per reinigen,
■ prestatietest.

Verzorging van de auto251
Nr.Stroomkring712 V-aansluiting8Dimlicht links, carrosserieregel‐
module9Dimlicht rechts, carrosseriere‐
gelmodule, airbagmodule10Portiersloten, carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag1612 V-aansluiting17Airconditioningssysteem18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep, diefstala‐
larmsysteem22Contactsensor23CarrosserieregelmoduleNr.Stroomkring24Carrosserieregelmodule25–26–
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.
Indien voorzien van bandenreparatie‐ set, gehele box verwijderen.
