stop start OPEL ZAFIRA C 2014 Manual de Instrucciones (in Spanish)

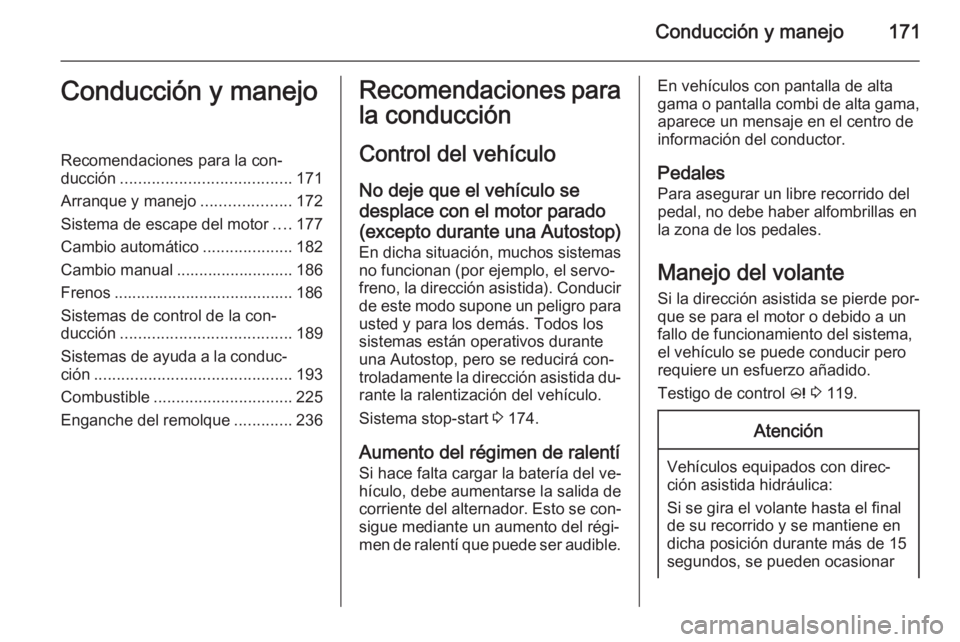

Conducción y manejo171Conducción y manejoRecomendaciones para la con‐
ducción ...................................... 171
Arranque y manejo ....................172
Sistema de escape del motor ....177
Cambio automático ....................182
Cambio manual .......................... 186
Frenos ........................................ 186
Sistemas de control de la con‐
ducción ...................................... 189
Sistemas de ayuda a la conduc‐ ción ............................................ 193
Combustible ............................... 225
Enganche del remolque .............236Recomendaciones para
la conducción
Control del vehículo No deje que el vehículo sedesplace con el motor parado(excepto durante una Autostop) En dicha situación, muchos sistemas
no funcionan (por ejemplo, el servo‐
freno, la dirección asistida). Conducir de este modo supone un peligro para
usted y para los demás. Todos los
sistemas están operativos durante
una Autostop, pero se reducirá con‐ troladamente la dirección asistida du‐ rante la ralentización del vehículo.
Sistema stop-start 3 174.
Aumento del régimen de ralentí Si hace falta cargar la batería del ve‐
hículo, debe aumentarse la salida de
corriente del alternador. Esto se con‐
sigue mediante un aumento del régi‐
men de ralentí que puede ser audible.En vehículos con pantalla de alta
gama o pantalla combi de alta gama,
aparece un mensaje en el centro de
información del conductor.
Pedales Para asegurar un libre recorrido del
pedal, no debe haber alfombrillas en
la zona de los pedales.
Manejo del volante
Si la dirección asistida se pierde por‐
que se para el motor o debido a un
fallo de funcionamiento del sistema,
el vehículo se puede conducir pero
requiere un esfuerzo añadido.
Testigo de control c 3 119.Atención
Vehículos equipados con direc‐
ción asistida hidráulica:
Si se gira el volante hasta el final
de su recorrido y se mantiene en
dicha posición durante más de 15
segundos, se pueden ocasionar

174Conducción y manejo
Control automático de arranqueEsta función controla el procedi‐
miento de arranque del motor. El con‐
ductor no tiene que sujetar la llave en
la posición 3. Una vez aplicado, el
sistema continuará el proceso de
arranque automáticamente hasta que el motor esté en marcha. Debido al
procedimiento de comprobación, el
motor se pone en marcha con un
breve retardo.
Posibles causas de que el motor no
arranque:
■ El pedal del embrague no está ac‐ cionado (cambio manual)
■ El pedal del freno no está accio‐ nado o la palanca selectora no está
en P o N (cambio automático)
■ Se ha agotado el tiempo de espera
Calentamiento del motor turbo
Al arrancar, el par motor disponible
puede estar limitado durante un
tiempo breve, especialmente cuando
la temperatura del motor es baja.
Esta limitación permite al sistema de
lubricación proteger eficazmente el
motor.Corte de combustible en
régimen de retención La alimentación de combustible se
corta automáticamente durante el ré‐
gimen de retención, es decir, cuando
se conduce el vehículo con una mar‐
cha engranada pero sin pisar el ace‐
lerador.
Sistema stop-start El sistema de parada-arranque per‐
mite ahorrar combustible y reduce las emisiones de escape. Cuando las
condiciones lo permiten, el sistema
desconecta el motor en cuanto el ve‐
hículo circula a baja velocidad o está
parado; por ejemplo , en un semáforo
o en un atasco. Vuelve a arrancar au‐ tomáticamente el motor en cuanto se
pisa el embrague. Un sensor de ba‐
tería del vehículo garantiza que la pa‐ rada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería del vehículo para volver a
arrancar.Activación
El sistema de parada-arranque está
disponible al arrancar el motor, iniciar la marcha el vehículo y siempre que
se cumplan las condiciones especifi‐
cadas más adelante en esta sección.
Desactivación
Desactive manualmente el sistema
stop-start pulsando el botón eco. La
desactivación se indica mediante el
apagado del LED del botón.

Conducción y manejo175

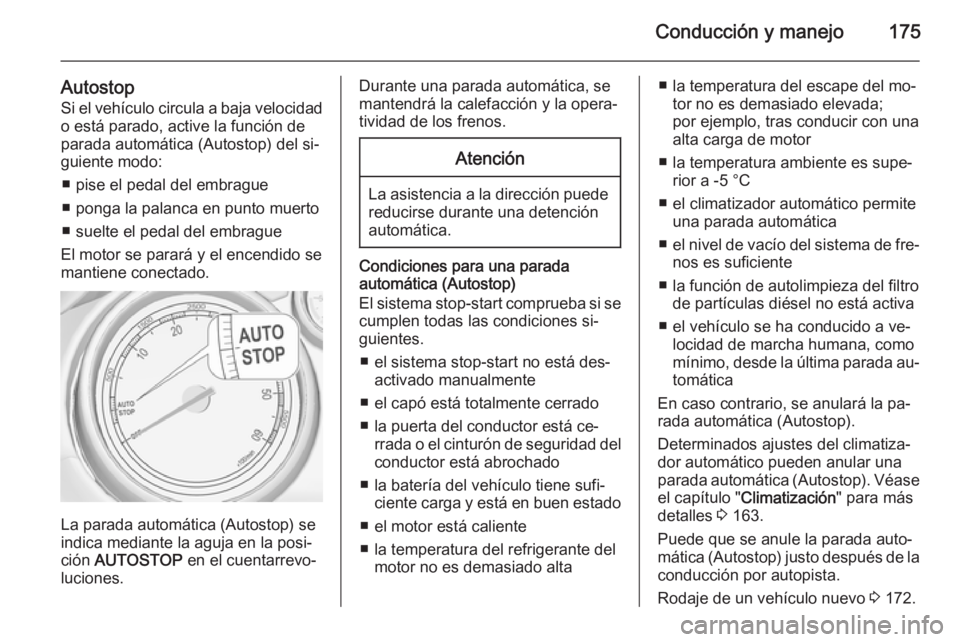

AutostopSi el vehículo circula a baja velocidad
o está parado, active la función de
parada automática (Autostop) del si‐
guiente modo:
■ pise el pedal del embrague
■ ponga la palanca en punto muerto
■ suelte el pedal del embrague
El motor se parará y el encendido se mantiene conectado.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Durante una parada automática, se
mantendrá la calefacción y la opera‐
tividad de los frenos.Atención
La asistencia a la dirección puede reducirse durante una detención
automática.
Condiciones para una parada
automática (Autostop)
El sistema stop-start comprueba si se cumplen todas las condiciones si‐
guientes.
■ el sistema stop-start no está des‐ activado manualmente
■ el capó está totalmente cerrado
■ la puerta del conductor está ce‐ rrada o el cinturón de seguridad delconductor está abrochado
■ la batería del vehículo tiene sufi‐ ciente carga y está en buen estado
■ el motor está caliente
■ la temperatura del refrigerante del motor no es demasiado alta
■ la temperatura del escape del mo‐ tor no es demasiado elevada;
por ejemplo, tras conducir con una
alta carga de motor
■ la temperatura ambiente es supe‐ rior a -5 °C
■ el climatizador automático permite una parada automática
■ el nivel de vacío del sistema de fre‐
nos es suficiente
■ la función de autolimpieza del filtro de partículas diésel no está activa
■ el vehículo se ha conducido a ve‐ locidad de marcha humana, como
mínimo, desde la última parada au‐ tomática
En caso contrario, se anulará la pa‐
rada automática (Autostop).
Determinados ajustes del climatiza‐
dor automático pueden anular una
parada automática (Autostop). Véase el capítulo " Climatización " para más
detalles 3 163.
Puede que se anule la parada auto‐
mática (Autostop) justo después de la
conducción por autopista.
Rodaje de un vehículo nuevo 3 172.

176Conducción y manejo

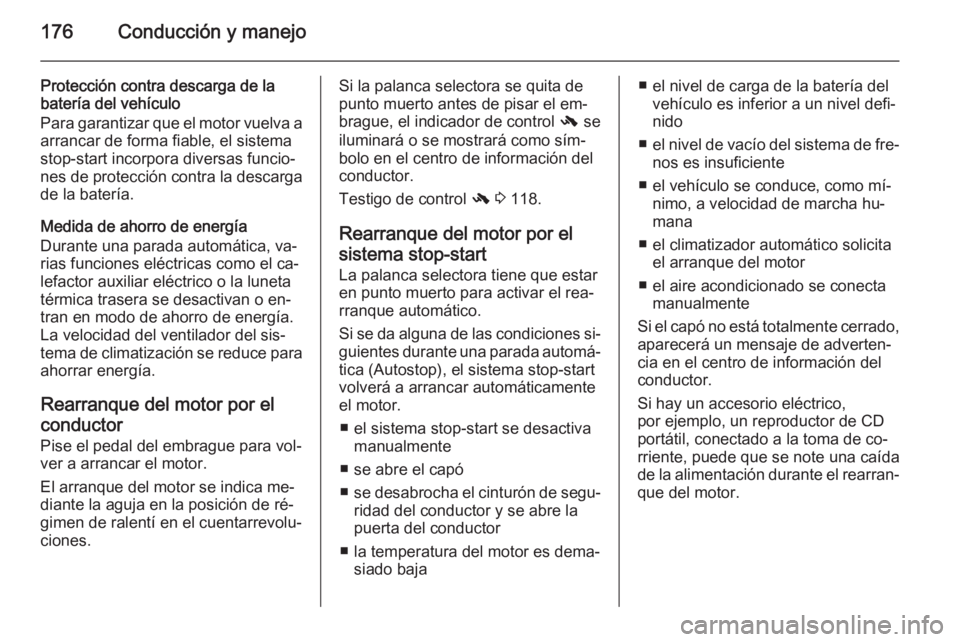

Protección contra descarga de la
batería del vehículo
Para garantizar que el motor vuelva a arrancar de forma fiable, el sistema
stop-start incorpora diversas funcio‐
nes de protección contra la descarga
de la batería.
Medida de ahorro de energía
Durante una parada automática, va‐ rias funciones eléctricas como el ca‐
lefactor auxiliar eléctrico o la luneta
térmica trasera se desactivan o en‐
tran en modo de ahorro de energía.
La velocidad del ventilador del sis‐
tema de climatización se reduce para
ahorrar energía.
Rearranque del motor por el conductor Pise el pedal del embrague para vol‐
ver a arrancar el motor.
El arranque del motor se indica me‐
diante la aguja en la posición de ré‐
gimen de ralentí en el cuentarrevolu‐
ciones.Si la palanca selectora se quita de
punto muerto antes de pisar el em‐
brague, el indicador de control - se
iluminará o se mostrará como sím‐
bolo en el centro de información del
conductor.
Testigo de control - 3 118.
Rearranque del motor por el
sistema stop-start La palanca selectora tiene que estar
en punto muerto para activar el rea‐
rranque automático.
Si se da alguna de las condiciones si‐ guientes durante una parada automá‐
tica (Autostop), el sistema stop-start
volverá a arrancar automáticamente
el motor.
■ el sistema stop-start se desactiva manualmente
■ se abre el capó
■ se desabrocha el cinturón de segu‐
ridad del conductor y se abre la
puerta del conductor
■ la temperatura del motor es dema‐ siado baja■ el nivel de carga de la batería del vehículo es inferior a un nivel defi‐nido
■ el nivel de vacío del sistema de fre‐
nos es insuficiente
■ el vehículo se conduce, como mí‐ nimo, a velocidad de marcha hu‐
mana
■ el climatizador automático solicita el arranque del motor
■ el aire acondicionado se conecta manualmente
Si el capó no está totalmente cerrado, aparecerá un mensaje de adverten‐
cia en el centro de información del
conductor.
Si hay un accesorio eléctrico,
por ejemplo, un reproductor de CD
portátil, conectado a la toma de co‐
rriente, puede que se note una caída
de la alimentación durante el rearran‐
que del motor.

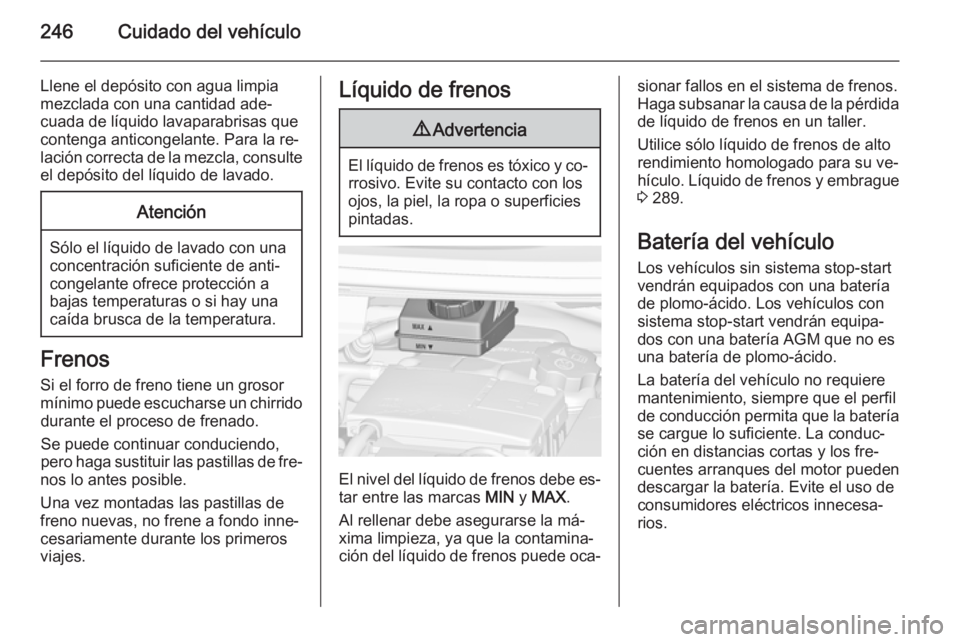

246Cuidado del vehículo
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que contenga anticongelante. Para la re‐
lación correcta de la mezcla, consulte el depósito del líquido de lavado.Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐
nos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐
ción del líquido de frenos puede oca‐
sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo. Líquido de frenos y embrague
3 289.
Batería del vehículo
Los vehículos sin sistema stop-start
vendrán equipados con una batería
de plomo-ácido. Los vehículos con
sistema stop-start vendrán equipa‐
dos con una batería AGM que no es
una batería de plomo-ácido.
La batería del vehículo no requiere
mantenimiento, siempre que el perfil
de conducción permita que la batería se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de consumidores eléctricos innecesa‐rios.

Cuidado del vehículo247

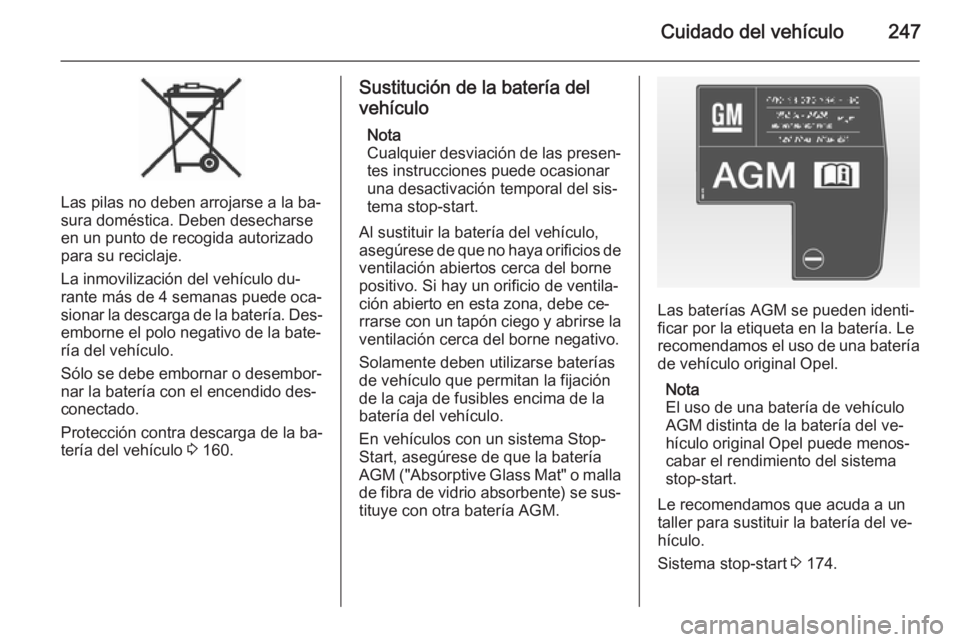

Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 160.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye con otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 174.

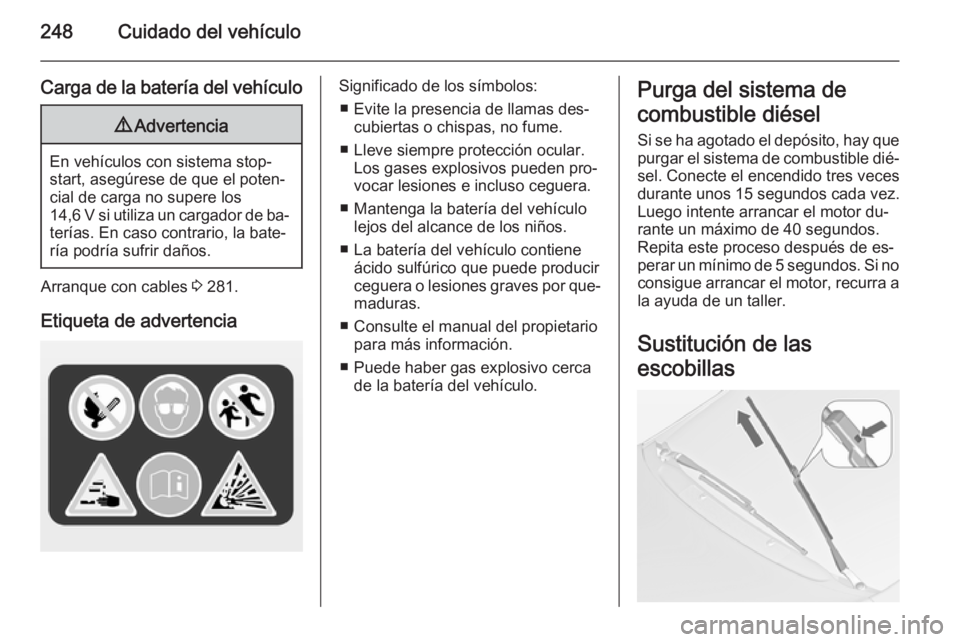

248Cuidado del vehículo
Carga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 281.
Etiqueta de advertencia
Significado de los símbolos: ■ Evite la presencia de llamas des‐ cubiertas o chispas, no fume.
■ Lleve siempre protección ocular. Los gases explosivos pueden pro‐
vocar lesiones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Consulte el manual del propietario para más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐ sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de 5 segundos. Si no
consigue arrancar el motor, recurra a la ayuda de un taller.
Sustitución de las
escobillas

Cuidado del vehículo261
N.ºCircuito27Calefacción de combustible
diésel28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Espejo retrovisor trasero exte‐
rior, sensor de lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control centralN.ºCircuito40Lavador del parabrisas, lavalu‐
neta41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar, motor diéselN.ºCircuito53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionado
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

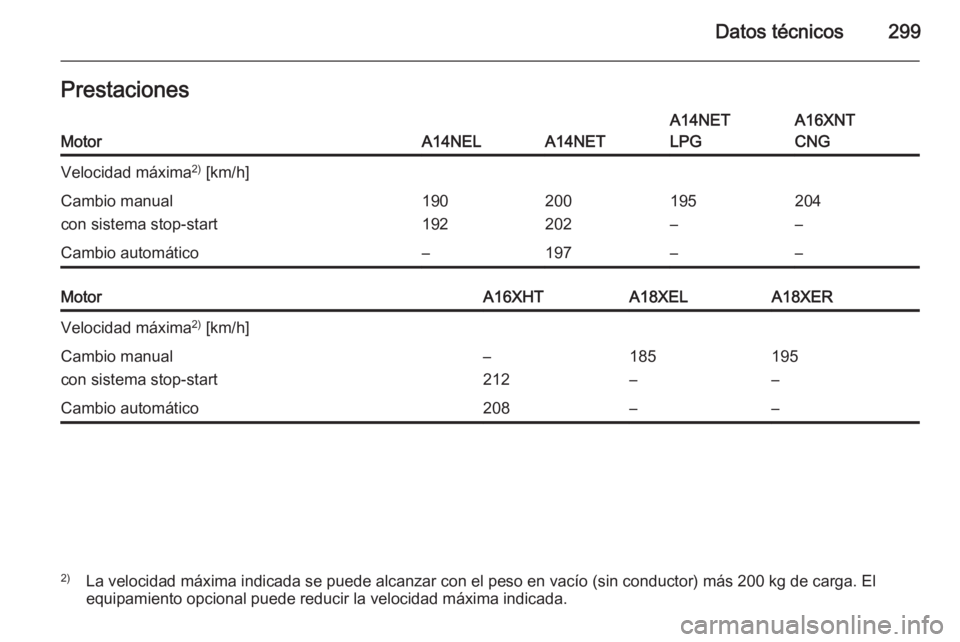

Datos técnicos299PrestacionesMotorA14NELA14NET
A14NET
LPGA16XNT
CNGVelocidad máxima 2)
[km/h]Cambio manual
con sistema stop-start190
192200
202195
–204
–Cambio automático–197––MotorA16XHTA18XELA18XERVelocidad máxima 2)
[km/h]Cambio manual
con sistema stop-start–
212185
–195
–Cambio automático208––2) La velocidad máxima indicada se puede alcanzar con el peso en vacío (sin conductor) más 200 kg de carga. El
equipamiento opcional puede reducir la velocidad máxima indicada.

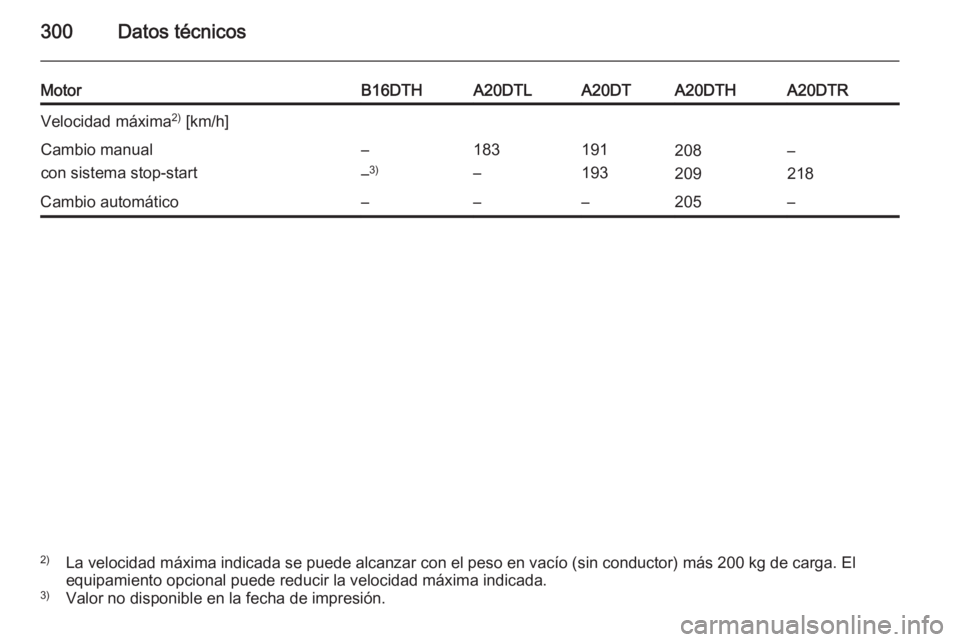

300Datos técnicos
MotorB16DTHA20DTLA20DTA20DTHA20DTRVelocidad máxima2)
[km/h]Cambio manual
con sistema stop-start–
– 3)183
–191
193208
209–
218Cambio automático–––205–2) La velocidad máxima indicada se puede alcanzar con el peso en vacío (sin conductor) más 200 kg de carga. El
equipamiento opcional puede reducir la velocidad máxima indicada.
3) Valor no disponible en la fecha de impresión.
