20Informação breve e concisa
Sistema Start/Stop
Se o veículo estiver a circular a baixavelocidade ou parado e estiverem
reunidas determinadas condições,
activar Autostop do seguinte modo:
■ carregar no pedal da embraiagem
■ colocar a alavanca selectora na posição N
■ soltar o pedal da embraiagem
A indicação Autostop é feita pela
agulha na posição AUTOSTOP no
conta-rotações.
Para ligar novamente o motor,
carregar de novo no pedal da
embraiagem.
Sistema Start/Stop 3 174.Estacionamento
■ Utilizar sempre o travão de mão. Accionar o travão de mão manualsem premir o botão desengate.
Aplicar com a maior firmeza
possível em descidas ou subidas.
Pressionar o travão de pé
simultaneamente para reduzir a
força de funcionamento.
Em veículos com travão de mão
eléctrico, puxar o interruptor m
durante aproximadamente 1
segundo.
■ Desligar o motor. Rodar a chave de
ignição para a posição 0 e retirá-la.
Rodar o volante até sentir a tranca
da direcção engatar.
Nos veículos com caixa de
velocidades automática, só se
pode retirar a chave quando a
alavanca selectora estiver na
posição P.
■ Se o veículo estiver numa superfície plana ou numa subida,
engatar a primeira velocidade ou
colocar a alavanca selectora em P
antes de desligar a ignição. Numa
Page 50 of 323
48Bancos, sistemas de segurança
Puxar a pega na parte da frente do
apoio de braços e fazê-lo deslizar
para trás, retirando-o da consola.
A montagem é feita pela ordem
inversa.
Aquecimento
Ajustar o aquecimento para a
regulação pretendida pressionando o
botão ß referente ao banco em
causa uma ou mais vezes. O
indicador de controlo no botão indica
a regulação.
Não se recomenda a utilização
prolongada da definição mais
elevada para pessoas com pele
sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar e em Autostop.
Sistema Start/Stop 3 174.Bancos traseiros
Segunda fila de bancos9 Aviso
Quando ajustar ou rebater os
bancos ou os encostos da
segunda e terceira filha de
bancos, mantenha as mãos e os
pés afastados da área em
movimento.
Nunca guarde objectos debaixo
dos bancos.
Nunca ajuste os bancos ao
conduzir, uma vez que poderão
mover-se de forma incontrolável.
Conduza sempre com os bancos
e encostos engatados.
Bancos básicos
Posição dos bancos
Cada banco da segunda fila de
bancos pode ser movido
individualmente para a frente e para
trás.
Page 106 of 323

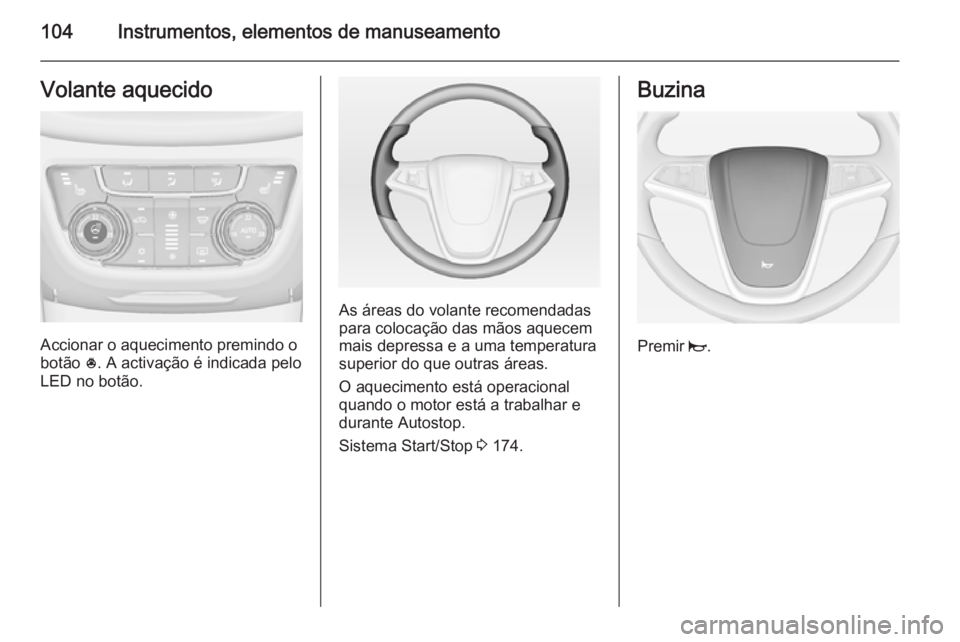

104Instrumentos, elementos de manuseamentoVolante aquecido
Accionar o aquecimento premindo o
botão *. A activação é indicada pelo
LED no botão.
As áreas do volante recomendadas
para colocação das mãos aquecem
mais depressa e a uma temperatura
superior do que outras áreas.
O aquecimento está operacional
quando o motor está a trabalhar e
durante Autostop.
Sistema Start/Stop 3 174.
Buzina
Premir j.
Page 112 of 323

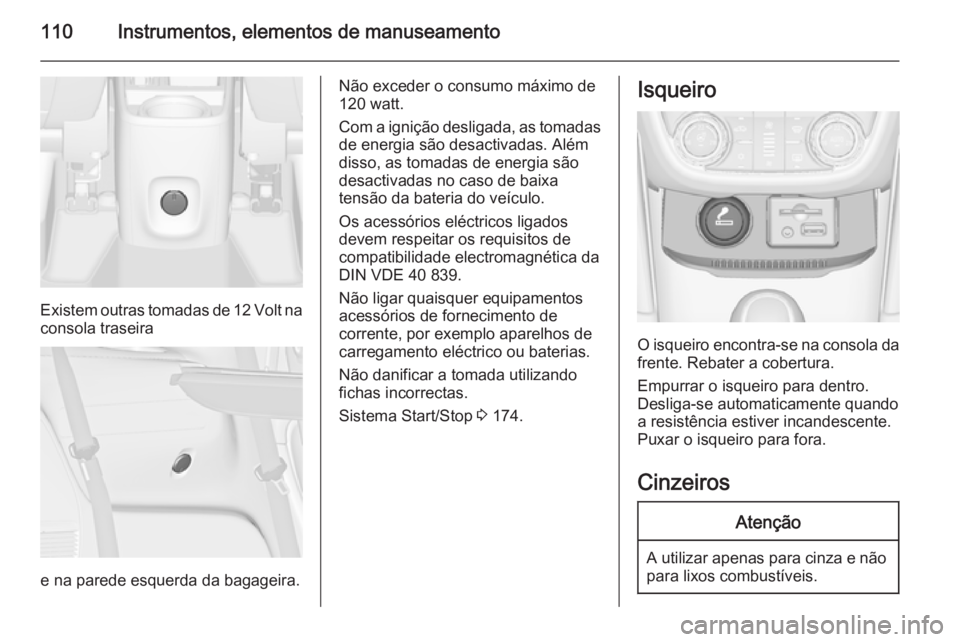

110Instrumentos, elementos de manuseamento
Existem outras tomadas de 12 Volt na
consola traseira
e na parede esquerda da bagageira.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada, as tomadas
de energia são desactivadas. Além
disso, as tomadas de energia são
desactivadas no caso de baixa
tensão da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Sistema Start/Stop 3 174.Isqueiro
O isqueiro encontra-se na consola da
frente. Rebater a cobertura.
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando
a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e não para lixos combustíveis.
Page 121 of 323

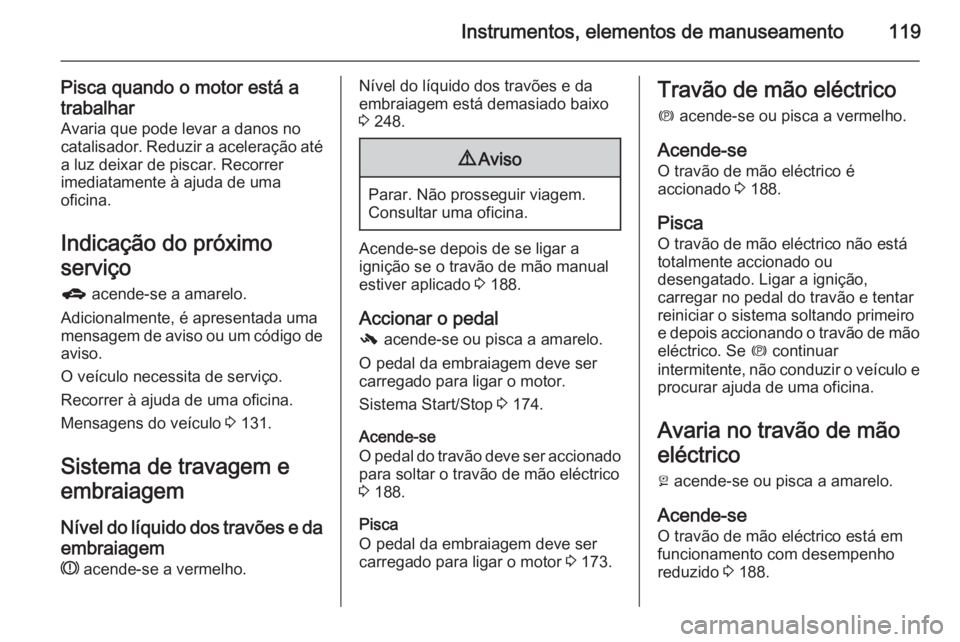

Instrumentos, elementos de manuseamento119
Pisca quando o motor está a
trabalhar Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até
a luz deixar de piscar. Recorrer
imediatamente à ajuda de uma
oficina.
Indicação do próximo
serviço
g acende-se a amarelo.
Adicionalmente, é apresentada uma
mensagem de aviso ou um código de aviso.
O veículo necessita de serviço.
Recorrer à ajuda de uma oficina.
Mensagens do veículo 3 131.
Sistema de travagem e
embraiagem
Nível do líquido dos travões e daembraiagem R acende-se a vermelho.Nível do líquido dos travões e da
embraiagem está demasiado baixo
3 248.9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Acende-se depois de se ligar a
ignição se o travão de mão manual
estiver aplicado 3 188.
Accionar o pedal
- acende-se ou pisca a amarelo.
O pedal da embraiagem deve ser
carregado para ligar o motor.
Sistema Start/Stop 3 174.
Acende-se
O pedal do travão deve ser accionado para soltar o travão de mão eléctrico
3 188.
Pisca
O pedal da embraiagem deve ser
carregado para ligar o motor 3 173.
Travão de mão eléctrico
m acende-se ou pisca a vermelho.
Acende-se
O travão de mão eléctrico é
accionado 3 188.
Pisca O travão de mão eléctrico não está
totalmente accionado ou
desengatado. Ligar a ignição,
carregar no pedal do travão e tentar
reiniciar o sistema soltando primeiro
e depois accionando o travão de mão
eléctrico. Se m continuar
intermitente, não conduzir o veículo e procurar ajuda de uma oficina.
Avaria no travão de mão
eléctrico j acende-se ou pisca a amarelo.
Acende-se O travão de mão eléctrico está em
funcionamento com desempenho
reduzido 3 188.
Page 122 of 323
120Instrumentos, elementos de manuseamento
Pisca
O travão de mão eléctrico está em
modo de serviço. Parar o veículo, accionar e soltar o travão de mão
eléctrico para reiniciar.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Sistema de travagem
antibloqueio (ABS) u acende-se a amarelo.
Acende-se durante alguns segundos
depois de ligar a ignição. O sistema
está pronto a funcionar quando o
indicador de controlo se apagar.
Se o indicador de controlo não se
apagar após alguns segundos, ou se se acender durante a condução,
existe uma avaria no ABS. O sistema
de travões mantém-se operacional
mas sem regulação ABS.
Sistema de travões antibloqueio
3 187.
Engrenar numa velocidade
superior [ acende a verde como luz de aviso
ou é apresentado como um símbolo
no Centro de Informação do
Condutor com Mostrador Avançado
ou Mostrador Avançado Combinado
quando é recomendado Engrenar
numa velocidade superior para
poupança de combustível.
Em alguns modelos, a indicação de
passagem de caixa é apresentada
como página inteira no Centro de
Informação do Condutor.
Apoio à condução EcoFlex 3 136.
Direcção assistida c acende-se a amarelo.
Acende com a direcção
assistida reduzida A direcção assistida é reduzida
devido ao sobreaquecimento do
sistema. O indicador de controlo
apaga-se quando o sistema tiver
arrefecido.Sistema Start/Stop 3 174.
Acende com a direcção
assistida desactivada
Falha no sistema da direcção
assistida. Consultar uma oficina.
Aviso de desvio de
trajectória ) acende-se em verde ou pisca a
amarelo.
Acende-se a verde
O sistema está ligado e pronto a
funcionar.
Intermitente em amarelo O sistema reconhece uma mudança
de faixa involuntária.
Sensores de
estacionamento ultra-
-sónico
r acende-se a amarelo.
Avaria no sistema
Page 123 of 323
Instrumentos, elementos de manuseamento121
ou
Avaria devido a sensores sujos ou
cobertos de gelo ou neve
ou
Interferência devido a fontes de ultra- -sons externas. Assim que se
eliminar a fonte de interferência, o
sistema funcionará normalmente.
Reparar a avaria no sistema numa
oficina.
Sensor de estacionamento ultra-
-sónico 3 211.
Programa electrónico de estabilidade desligado
n acende-se a amarelo.
O sistema é desactivado.
Controlo electrónico de
estabilidade e sistema de controlo da tracção b acende-se ou pisca a amarelo.Acende-se
Há uma avaria no sistema. É possível continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar consoante as condições da
superfície da estrada.
Reparar a avaria numa oficina.
Pisca O sistema está engrenado
activamente. A potência do motor
pode diminuir e o veículo pode ser
travado um pouco automaticamente.
Programa electrónico de estabilidade
3 190, Sistema de controlo da
tracção 3 190.
Sistema de controlo da
tracção desligado
k acende-se a amarelo.
O sistema é desactivado.
Pré-incandescência ! acende-se a amarelo.O pré-aquecimento está accionado.
Só é activado quando a temperatura
exterior for baixa.
Filtro de partículas diesel
% acende-se ou pisca a amarelo.
O filtro de partículas diesel necessita
de ser limpo.
Continuar a conduzir até % se
apagar. Se possível não deixar que o regime do motor baixe das
2000 rpm.
Acende-se O filtro de partículas diesel está
cheio. Iniciar o processo de limpeza
assim que possível.
Pisca Foi atingido o nível de enchimento
máximo do filtro. Iniciar
imediatamente o processo de
limpeza para evitar danos no motor.
Filtro de partículas diesel 3 178,
Sistema Start/Stop 3 174.
Page 166 of 323

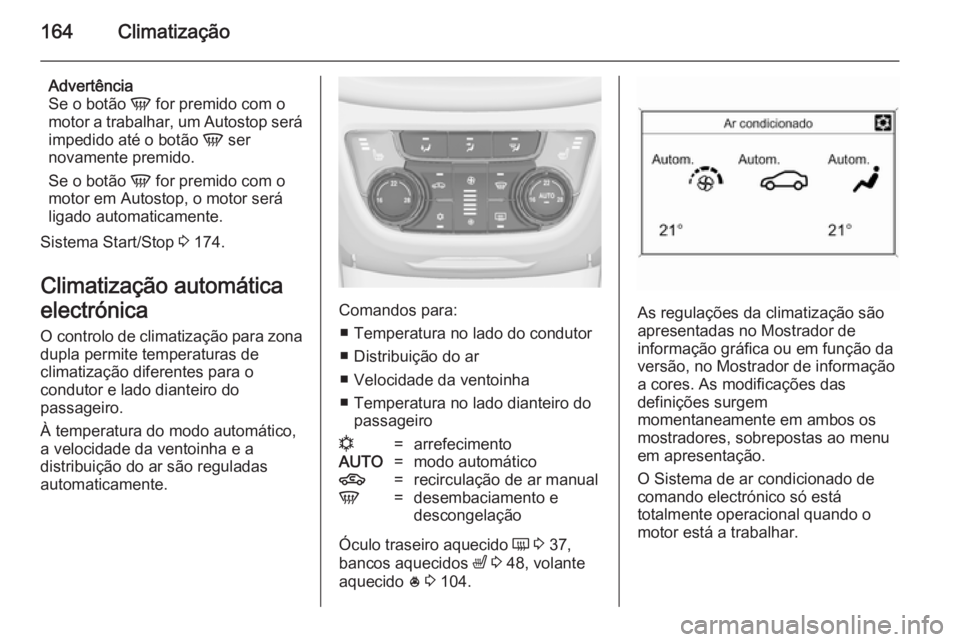

164Climatização
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 174.
Climatização automática
electrónica O controlo de climatização para zonadupla permite temperaturas de
climatização diferentes para o
condutor e lado dianteiro do
passageiro.
À temperatura do modo automático,
a velocidade da ventoinha e a
distribuição do ar são reguladas
automaticamente.
Comandos para:
■ Temperatura no lado do condutor
■ Distribuição do ar
■ Velocidade da ventoinha
■ Temperatura no lado dianteiro do passageiro
n=arrefecimentoAUTO=modo automático4=recirculação de ar manualV=desembaciamento e
descongelação
Óculo traseiro aquecido Ü 3 37,
bancos aquecidos ß 3 48, volante
aquecido * 3 104.
As regulações da climatização são
apresentadas no Mostrador de
informação gráfica ou em função da
versão, no Mostrador de informação
a cores. As modificações das
definições surgem
momentaneamente em ambos os
mostradores, sobrepostas ao menu
em apresentação.
O Sistema de ar condicionado de
comando electrónico só está
totalmente operacional quando o
motor está a trabalhar.
Page 168 of 323

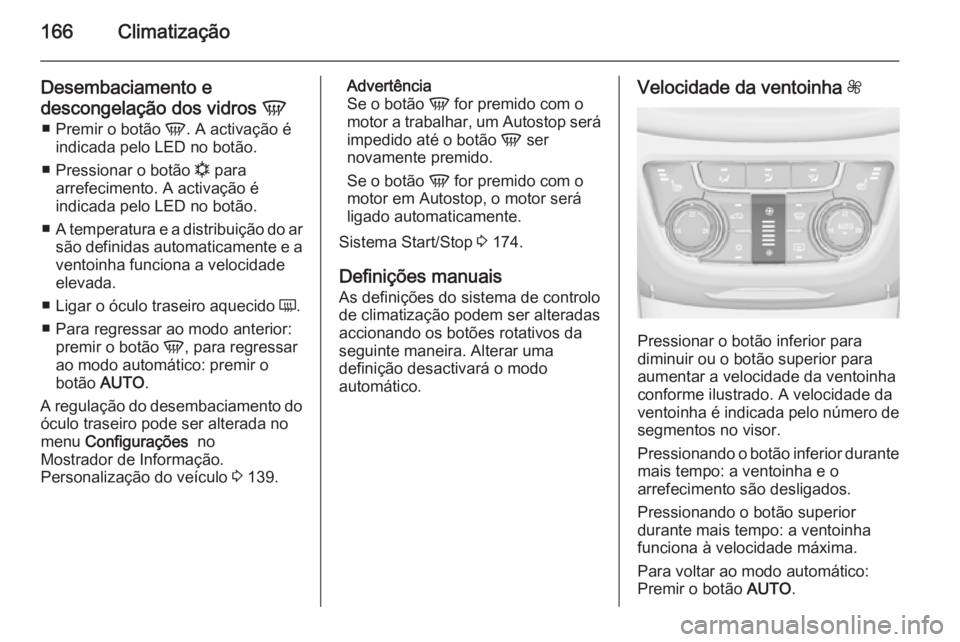

166Climatização
Desembaciamento e
descongelação dos vidros V
■ Premir o botão V. A activação é
indicada pelo LED no botão.
■ Pressionar o botão n para
arrefecimento. A activação é
indicada pelo LED no botão.
■ A temperatura e a distribuição do ar
são definidas automaticamente e a ventoinha funciona a velocidadeelevada.
■ Ligar o óculo traseiro aquecido Ü.
■ Para regressar ao modo anterior: premir o botão V, para regressar
ao modo automático: premir o
botão AUTO.
A regulação do desembaciamento do óculo traseiro pode ser alterada no
menu Configurações no
Mostrador de Informação. Personalização do veículo 3 139.Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 174.
Definições manuais
As definições do sistema de controlo
de climatização podem ser alteradas
accionando os botões rotativos da
seguinte maneira. Alterar uma
definição desactivará o modo
automático.Velocidade da ventoinha Z
Pressionar o botão inferior para
diminuir ou o botão superior para aumentar a velocidade da ventoinha
conforme ilustrado. A velocidade da
ventoinha é indicada pelo número de segmentos no visor.
Pressionando o botão inferior durante
mais tempo: a ventoinha e o
arrefecimento são desligados.
Pressionando o botão superior
durante mais tempo: a ventoinha
funciona à velocidade máxima.
Para voltar ao modo automático:
Premir o botão AUTO.
Page 173 of 323

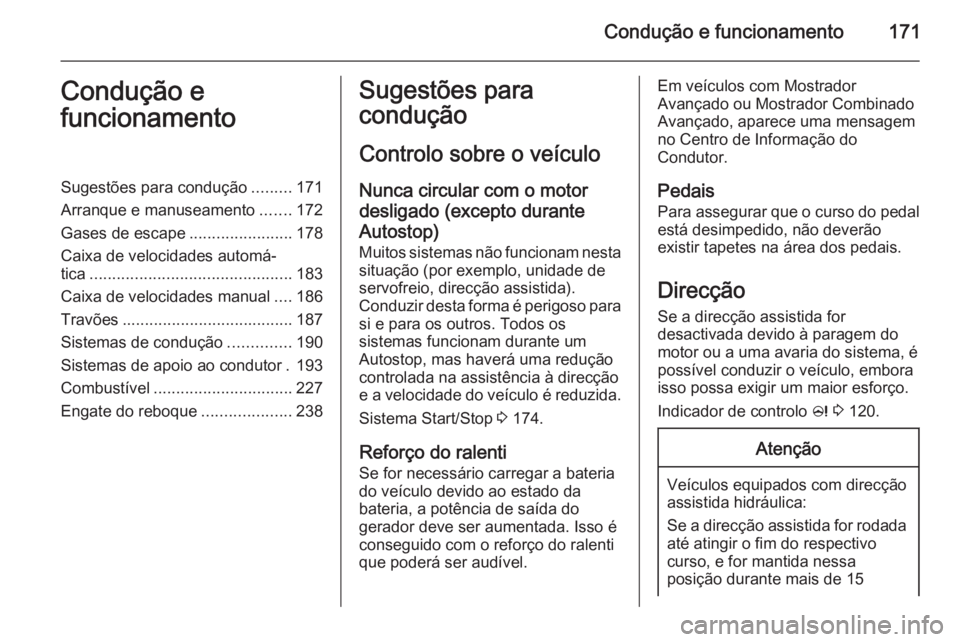

Condução e funcionamento171Condução e
funcionamentoSugestões para condução .........171
Arranque e manuseamento .......172
Gases de escape .......................178
Caixa de velocidades automá‐ tica ............................................. 183
Caixa de velocidades manual ....186
Travões ...................................... 187
Sistemas de condução ..............190
Sistemas de apoio ao condutor . 193
Combustível ............................... 227
Engate do reboque ....................238Sugestões para
condução
Controlo sobre o veículo
Nunca circular com o motor desligado (excepto duranteAutostop) Muitos sistemas não funcionam nesta
situação (por exemplo, unidade de
servofreio, direcção assistida).
Conduzir desta forma é perigoso para si e para os outros. Todos os
sistemas funcionam durante um
Autostop, mas haverá uma redução
controlada na assistência à direcção
e a velocidade do veículo é reduzida.
Sistema Start/Stop 3 174.
Reforço do ralenti
Se for necessário carregar a bateria
do veículo devido ao estado da
bateria, a potência de saída do
gerador deve ser aumentada. Isso é
conseguido com o reforço do ralenti
que poderá ser audível.Em veículos com Mostrador
Avançado ou Mostrador Combinado
Avançado, aparece uma mensagem
no Centro de Informação do
Condutor.
Pedais
Para assegurar que o curso do pedal
está desimpedido, não deverão
existir tapetes na área dos pedais.
Direcção
Se a direcção assistida for
desactivada devido à paragem do
motor ou a uma avaria do sistema, é
possível conduzir o veículo, embora isso possa exigir um maior esforço.
Indicador de controlo c 3 120.Atenção
Veículos equipados com direcção
assistida hidráulica:
Se a direcção assistida for rodada até atingir o fim do respectivo
curso, e for mantida nessa
posição durante mais de 15
