Îngrijirea autovehiculului249Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază! Nu apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Farurile cu halogen

250Îngrijirea autovehiculului
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de semnalizare din faţă (2) .
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3) .
Faza scurtă/lungă (1) 1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de semnalizare din faţă
(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

Îngrijirea autovehiculului251
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (3)
1. Rotiţi soclul becului (3) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.

252Îngrijirea autovehicululuiFarurile adaptive9Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Iluminatul în curbă (1) .
Lămpile de semnalizare din faţă (2) .
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi sunt proiectate ca diode emiţătoare de lumină (LED-uri)
şi nu pot fi modificate.
Iluminatul în curbă (1) 1. Rotiţi capacul (1) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

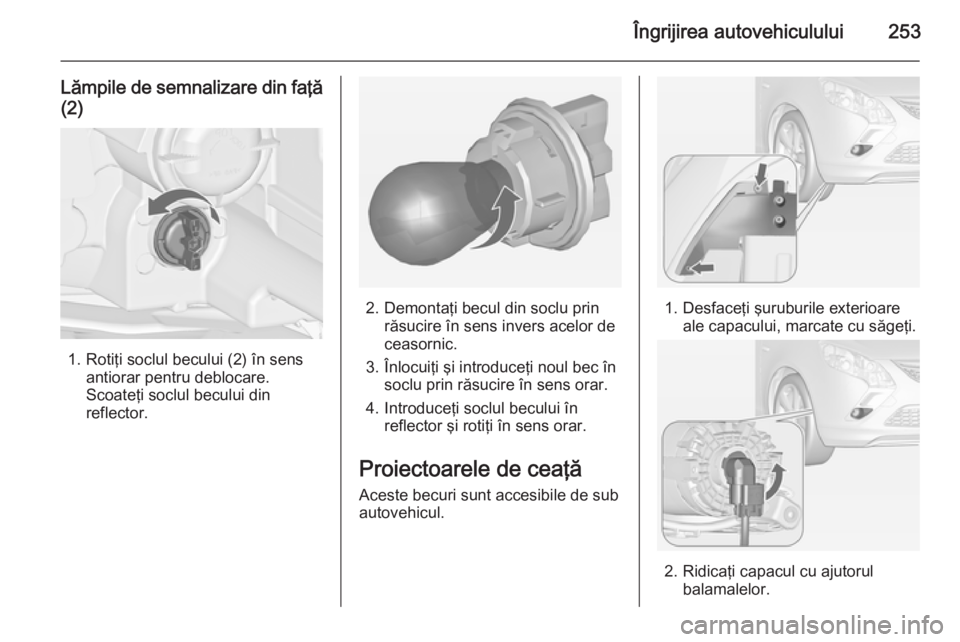

Îngrijirea autovehiculului253
Lămpile de semnalizare din faţă(2)
1. Rotiţi soclul becului (2) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Proiectoarele de ceaţă
Aceste becuri sunt accesibile de sub
autovehicul.1. Desfaceţi şuruburile exterioare ale capacului, marcate cu săgeţi.
2. Ridicaţi capacul cu ajutorul balamalelor.

254Îngrijirea autovehiculului
Rotiţi soclul becului în sens
antiorar şi scoateţi-l din reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
5. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
6. Montaţi capacul cu ajutorul şuruburilor.
Lămpile de poziţie din
spate
1. Ridicaţi capacul cu şuruburi cu ajutorul balamalelor.
2. Desfaceţi şuruburile marcate cusăgeţi.

Îngrijirea autovehiculului255
3. Extrageţi cu atenţie corpul lămpiidin ştifturile de susţinere şi
îndepărtaţi-l.
4. Detaşaţi fişa de conectare din ansamblul lămpii.
5. Demontaţi şi înlocuiţi becul prin răsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)
Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi schimbată.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare cu ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.

256Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate Aceste becuri sunt accesibile de sub
autovehicul.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi
toate luminile.

Îngrijirea autovehiculului257Lămpile de semnalizare
laterale Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Pe partea stângă a autovehiculului, glisaţi lampa
înspre înainte şi scoateţi-o din
aripă cu capătul din spate.
Pe partea dreaptă a
autovehiculului, glisaţi lampa
înspre înapoi şi scoateţi-o din
aripă cu capătul din faţă.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3.Trageţi becul din soclu şi înlocuiţi-
l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Pe partea stângă a autovehiculului: introduceţi
capătul din faţă în aripă, glisaţi
înspre înainte şi introduceţi
capătul din spate.
Pe partea dreaptă a
autovehiculului: introduceţi
capătul din spate în aripă, glisaţi
înspre înapoi şi introduceţi
capătul din faţă.
Luminile pentru plăcuţa de
înmatriculare

258Îngrijirea autovehiculului
1. Introduceţi şurubelniţa îndegajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe
dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
