Depozitarea79
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu mai lungă pentru
fixarea celei de-a treia biciclete pe
stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a patra biciclete. Consola
trebuie fixată între cadrele celei
de-a treia şi a patra biciclete.
6. Suplimentar, asiguraţi ambele roţi
ale celei de-a patra biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate fi rabatat spre înapoi pentru a avea
acces la portbagaj.
■ Fără adaptor ataşat:
Apăsaţi maneta (1) pentru a
decupla şi menţineţi.
Trageţi stativul (2) spre înapoi
pentru a rabata sistemul de
transport posterior.
■ Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.

80Depozitarea
Ţineţi cu o mână cadrul (1) al celei
mai îndepărtate biciclete şi trageţi
chinga (2) pentru a decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi spre
înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.
9 Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la anvelopele bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta ultima bicicletă rămasă pe
sistemul de transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.

Depozitarea81
3.Răsuciţi maneta (1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul (2) din spate şi demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul (1) spre înainte
pentru a decupla şi ridicaţi stativul (2).
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se opreşte (1).
Apăsaţi în jos stativul în partea din spate (2).
Pliaţi degajările roţii
Pliaţi ambele degajări ale roţii.Depozitaţi în mod corect opritoarele
de curea.

82Depozitarea

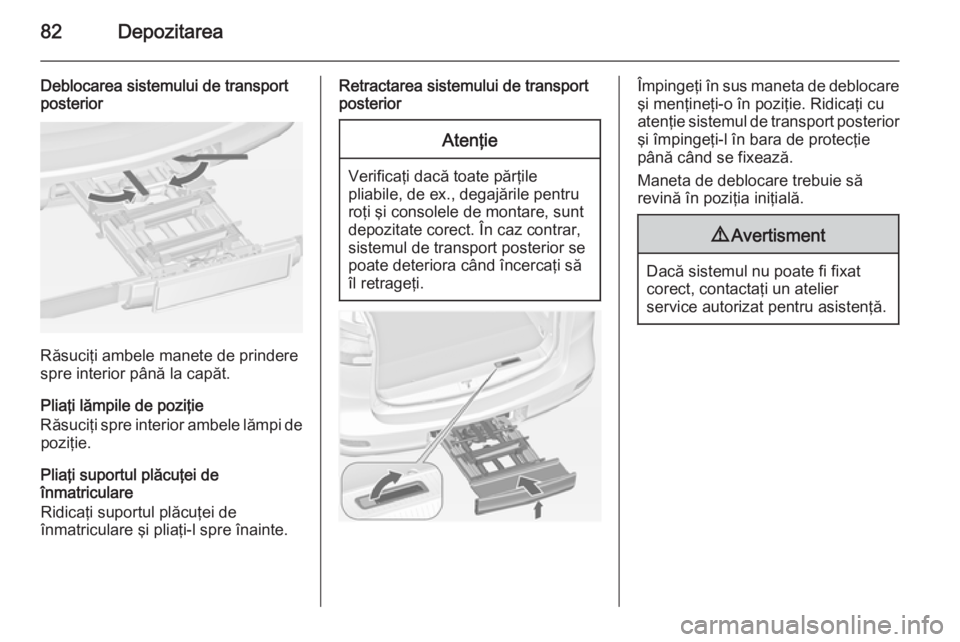

Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt.
Pliaţi lămpile de poziţie
Răsuciţi spre interior ambele lămpi de poziţie.
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul de transport posterior
şi împingeţi-l în bara de protecţie
până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

Depozitarea83Portbagajul
Scaunele din rândul al treilea pot fi
rabatate în jos separat pe podeaua
autovehiculului. Spătarele scaunelor
din rândul al treilea pot fi rabatate
spre înainte separat. Suplimentar,
spătarul scaunului pasagerului poate
fi rabatat.
Un spaţiu de încărcare complet plan
este creat dacă sunt rabatate în jos
toate scaunele spate şi spătarele,
precum şi spătarul scaunului
pasagerului. În funcţie de încărcare,
numai câte un scaun sau un spătar se
poate rabata.
Copertina portbagajului 3 88.9 Avertisment
Când scaunele sau spătarele sunt
ajustate sau rabatate, nu apropiaţi mâinile şi picioarele de zona de
deplasare.
Nu depozitaţi niciodată obiecte
sub scaune.
Conduceţi doar cu scaunele şi
spătarele cuplate.Atenţie
Înainte de ridicarea sau rabatarea
scaunelor, toate componentele
trebuie demontate de pe şinele laterale şi de pe inelele de
amarare.
Inelele de amarare trebuie să se
afle în poziţie depozitată.
Rabatarea în jos a scaunelor de
pe al treilea rând ■ Apăsaţi în jos tetiera prin apăsarea
siguranţei 3 39.
■ Introduceţi clema de fixare a
centurii de siguranţă de pe fiecare
parte în buzunarul montat pe
centură.

84Depozitarea
■Trageţi chinga inferioară şi înclinaţi
simultan spre înainte spătarul până când scaunul este coborât pe
podeaua autovehiculului.
■ Montaţi mocheta de protecţie interioară 3 88 şi copertina
portbagajului 3 86 dacă este
necesar.
Instalarea scaunelor
Trageţi în sus scaunul cu ajutorul chingii superioare, rabataţi spre
exterior şi lăsaţi scaunul să cupleze în poziţia verticală.
Rabatarea spătarelor scaunelor
de pe al doilea rând ■ Scoateţi copertina portbagajului dacă este necesar 3 86.
■ Apăsaţi în jos tetierele prin apăsarea siguranţei 3 39.
■ Deplasaţi scaunul pasagerului din faţă într-o poziţie care evită
contactul cu tetierele spătarelor
rabatate.
■ Trageţi chinga şi rabataţi în jos spătarul pe perna scaunului.
Atenţie
■ Nu rabataţi spătarele exterioare
în timp ce scaunele sunt în
poziţia şezlong 3 47.
■ Nu trageţi maneta de eliberare a
funcţiei de acces facil când
spătarul este rabatat în jos.
Scaunele pot fi deteriorate.
■ Ca o alternativă, trageţi chinga şi reglaţi spătarul în poziţie verticală
ca poziţie pentru transport.
9 Avertisment
Folosiţi poziţia verticală a
spătarului doar pentru volum mare al bagajelor şi nu ca poziţie de
şedere.

Depozitarea85
Rabatarea în sus a spătarului
Ridicaţi spătarul în poziţie verticală.
Reglaţi înclinarea trăgând de chingă.
Asiguraţi-vă că toate poziţiile sunt
cuplate corect.
9 Avertisment
Conduceţi autovehiculul numai
dacă spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Rabatarea spătarului scaunului
pasagerului din faţă
Dacă autovehiculul este echipat cu
un mecanism de eliberare la scaunul
pasagerului din faţă, spătarul
scaunului poate fi rabatat în jos în
poziţie orizontală, de ex. pentru
obiecte foarte lungi.■ Apăsaţi în jos tetiera prin apăsarea
siguranţei 3 39.
■ Deplasaţi scaunul pasagerului din faţă într-o poziţie care evită
contactul tetierei cu panoul de bord.
■ Trageţi maneta şi rabataţi în jos spătarul pe scaun, apoi eliberaţi
maneta. Spătarul poate fi cuplat în
două poziţii înainte de poziţia
orizontală. Spătarul se va fixa în
poziţie cu un declic.
Rabatarea în sus a spătarului ■ Trageţi maneta şi rabataţi în sus spătarul în poziţia dorită a
scaunului, apoi eliberaţi maneta.
Spătarul se va fixa în poziţie cu un
declic.
■ Reglaţi scaunul şi tetiera.
Spaţiul de depozitare din
spate
Pe ambele părţi ale portbagajului
există rafturi pentru depozitare.

86Depozitarea
Pentru a deschide, deblocaţi capacul
din capitonajul lateral şi scoateţi-l.
Depozitarea în podea
La versiunea fără cel de-al treilea
rând de scaune, există cutii pentru
depozitare sub capacul podelei.
Ridicaţi capacul pentru a deschide.
Copertina portbagajului Nu aşezaţi obiecte grele sau cu
muchii tăioase pe copertina
portbagajului.
Înainte de a acţiona copertina
portbagajului, introduceţi clema de
fixare a centurii de siguranţă de pe
fiecare parte în buzunarul montat pe
centură.
Închiderea
Trageţi copertina spre partea din
spate a autovehiculului cu ajutorul
manetei şi fixaţi-o în suporturile
laterale.

Depozitarea87
Deschiderea
Scoateţi copertina portbagajului din
suporturile laterale. Ţineţi copertina şi
ghidaţi-o spre interior până când este complet rulată în sus.
Scoaterea
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi parteadreaptă a copertinei şi scoateţi-o din
suporturi.
Depozitarea în portbagaj
Dacă nu se foloseşte copertina
portbagajului, depozitaţi-o în spaţiul pentru depozitare din podeaua
autohevehiculului.
Deschideţi capacul spaţiului de
depozitare din faţa hayonului.
Introduceţi copertina cu partea
superioară în jos şi cu maneta de
eliberare către stânga, în adaptorul din partea dreaptă a spaţiului de
depozitare.

88Depozitarea
Fixaţi copertina portbagajului în
spaţiul de depozitare folosind bandă
Velcro.
Montarea
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.
Capac spaţiu depozitare
din podeaua portbagajului
Capacul podelei
La versiunile fără cel de-al treilea
rând de scaune, există cutii pentru depozitare sub capacul podelei.
Pentru a le deschide, ridicaţi capacul
podelei şi rabataţi-l vertical în spatele
scaunelor spate.
Mocheta de protecţie interioară Mocheta de protecţie interioară este
o caracteristică de acoperire şi
protecţie pentru portbagaj, care va fi
folosită când sunt rabatate în jos toate scaunele/spătarele sau unul singur,
individual.
Prin rabatarea şi extinderea
mochetei, sunt posibile o mulţime de
aplicaţii individuale.
Mocheta de protecţie interioară este
disponibilă în două versiuni:
■ Mocheta de protecţie standard
acoperă suprafaţa dintre hayon şi
cel de-al doilea rând de scaune,
atunci când cel de-al treilea rând de
scaune este complet sau un scaun
este rabatat în jos.
■ Mocheta de protecţie interioară cu
acoperire flexibilă are dimensiunea
dublă faţă de mocheta de protecţie standard, legătura făcându-se prin
fermoar. Aceasta acoperă complet
portbagajul, când toate scaunele
celui de-al treilea şi al doilea rând
sau scaune individuale sunt
rabatate în jos.
Mocheta de protecţie este pliabilă
longitudinal în 4 părţi (standard),
respectiv 8 părţi (acoperire flexibilă)
cu un fermoar central şi este pliabilă
transversal în 4 părţi.
