OPEL ZAFIRA C 2014 Manual de utilizare (in Romanian)

Depozitarea89
În continuare sunt descrise doar
câteva exemple ale utilizării
mochetelor.
Înainte de a plia şi întinde mocheta,
trebuie îndepărtate toate obiectele de pe şinele laterale şi de pe inelele de
amarare. Inelele de amarare trebuie
să fie în poziţie de depozitare.
Acoperirea portbagajului între hayon
şi cel de-al doilea rând de scaune
posibil atât cu mochetă de protecţie
standard sau mochetă de protecţie
interioară cu acoperire flexibilă , pliată
pe fermoar, la jumătatea dimensiunii
(strat dublu).Mocheta este amplasată pliată în
patru în spatele scaunelor ridicate ale
celui de-al treilea rând.
■ Rabataţi în jos scaunele din rândul al treilea.■ Întindeţi părţile mochetei pliate aşaîncât prima parte să fie ridicată pe
spătarul celui de-al doilea rând.
■ La rabatarea în jos a spătarelor scaunelor din rândul al treilea,
mocheta se întinde automat şi
acoperă spaţiul dintre ambele
rânduri de scaune.
■ Pentru a lăsa ridicat un scaun din rândul al treilea, pliaţi mocheta înjumătate, pe lungime.

90Depozitarea
■ Trageţi puţin mocheta pentru aproteja pragul portbagajului la
încărcarea obiectelor grele. Ridicaţi
partea suprapusă a mochetei
înainte de a închide hayonul.
Acoperirea portbagajului până la
spătarele scaunelor din faţă
posibil numai cu mocheta de protecţie
interioară cu acoperire flexibilă pliată
pe fermoar la jumătatea dimensiunii
(strat dublu).
Mocheta este întinsă până la
scaunele din rândul al doilea, aşa
cum se descrie anterior.■ Rabataţi în jos spătarele scaunelor din rândul al doilea.
■ Întindeţi părţile superioare ale mochetei în strat dublu, aşa încât
portbagajul să fie complet acoperit. Prima parte a mochetei este acum
ridicată la spătarele scaunelor faţă.■ Pliaţi partea suprapusă din spate sub mochetă înainte de a închide
hayonul.
Acoperirea parţială a portbagajului posibil numai cu mocheta de protecţie
interioară cu acoperire flexibilă pliată
pe fermoar la jumătatea dimensiunii
(strat dublu).
de ex. spătarul lateral stânga nu este rabatat în jos
Mocheta este întinsă până la
scaunele din rândul al doilea, aşa
cum se descrie în prima secţiune.
■ Rabataţi în jos spătarele care vor fi
acoperite.

Depozitarea91
■ Deschideţi fermoarul din spatelespătarului ridicat.
■ Trageţi pentru a scoate mocheta, până când prima parte este
aşezată plan pe podeaua
portbagajului.
■ Ridicaţi pe lungime partea deschisă
de fermoar şi pliaţi-o către centru.■ Întindeţi partea superioară a mochetei în strat dublu peste
spătarele rabatate.
■ Pliaţi partea suprapusă din spate sub mochetă înainte de a închide
hayonul.
Procedaţi la fel când un spătar lateral
şi un spătar central nu sunt rabatate
în jos.
de ex. numai spătarul central este
rabatat în jos
Mocheta este întinsă până la
scaunele din rândul al doilea, aşa
cum se descrie în prima secţiune.■ Rabataţi în jos spătarul central care
va fi acoperit.
■ Deschideţi fermoarul de pe ambele
părţi, din spatele spătarului din
stânga şi din dreapta.
■ Trageţi pentru a scoate mocheta, până când prima parte este
aşezată plan pe podeaua
portbagajului.
■ Ridicaţi pe lungime ambele părţi deschise de fermoar şi pliaţi-le
către centru.

92Depozitarea
■ Întindeţi acum partea superioarămică a mochetei în strat dublu
peste spătarul central.
■ Pliaţi partea suprapusă din spate sub mochetă înainte de a închide
hayonul.
Ilustraţiile următoare prezintă câteva
exemple suplimentare.Exemplu pentru obiecte mici şi lungi,
de ex. schiuri.
Exemplu pentru protecţia acoperirii
laterale.
Exemplu pentru acoperirea spătarului rabatat pe cel de-al doilea rând şi pe
un scaun pliat din cel de-al treilea
rând.

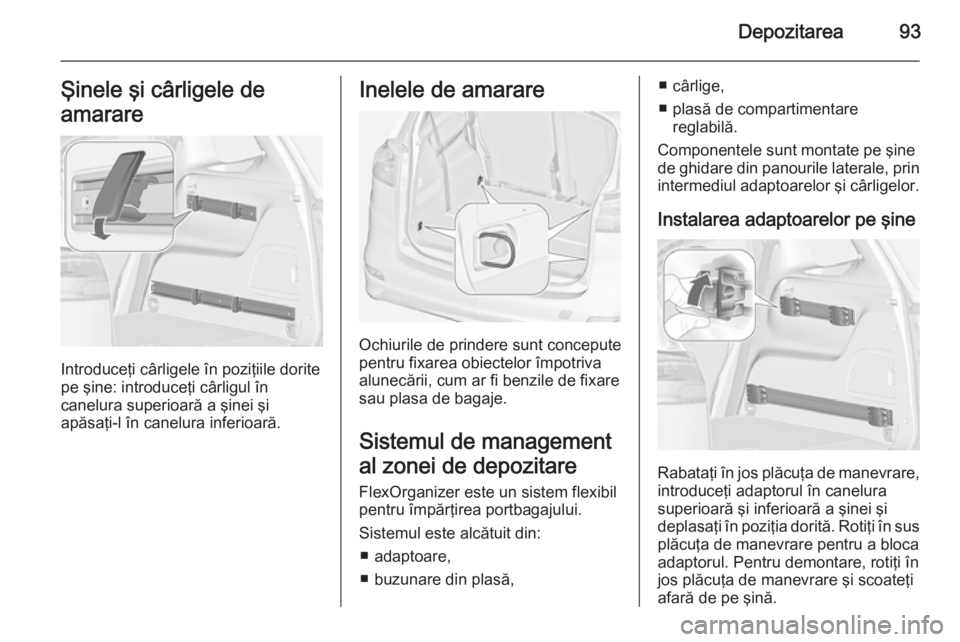

Depozitarea93Şinele şi cârligele de
amarare
Introduceţi cârligele în poziţiile dorite
pe şine: introduceţi cârligul în
canelura superioară a şinei şi
apăsaţi-l în canelura inferioară.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Sistemul de managemental zonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din: ■ adaptoare,
■ buzunare din plasă,
■ cârlige,
■ plasă de compartimentare reglabilă.
Componentele sunt montate pe şine de ghidare din panourile laterale, prin intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.

94Depozitarea
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.

Depozitarea95
Plasa de separare din faţa
hayonului
Montaţi-o direct în faţa hayonului.
Înainte de montare, împingeţi cele
patru piese de capăt ale tijei plasei,
rotind în sens antiorar fiecare piesă
de capăt.
Pentru montare, apăsaţi împreună
tijele plasei şi introduceţi-le în orificiile cadrului hayonului. Tija mai lungă
trebuie introdusă în partea de sus.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le.
Plasa de protecţie
Plasa de protecţie poate fi instalată în spatele scaunele celui de-al doilea
rând sau în spatele scaunelor din faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Montarea în spatele scaunelor din rândul al doilea
■ Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra scaunelor din rândul al doilea: suspendaţi şi
cuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi cuplaţi pe partea cealaltă.
■ Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare faţă
de pe ambele părţi ale
portbagajului.
■ Tensionaţi ambele chingi trăgând de capătul liber.

96Depozitarea
Montarea în spatele scaunelor
faţă
■ Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra scaunelor faţă: suspendaţi şi cuplaţi tija plasei pe o parte, comprimaţi tija şi
suspendaţi şi cuplaţi pe partea
cealaltă.
■ Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare de
pe ambele părţi ale podelei din faţa
scaunelor.
■ Tensionaţi ambele chingi trăgând de capătul liber.
Demontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.

Depozitarea97

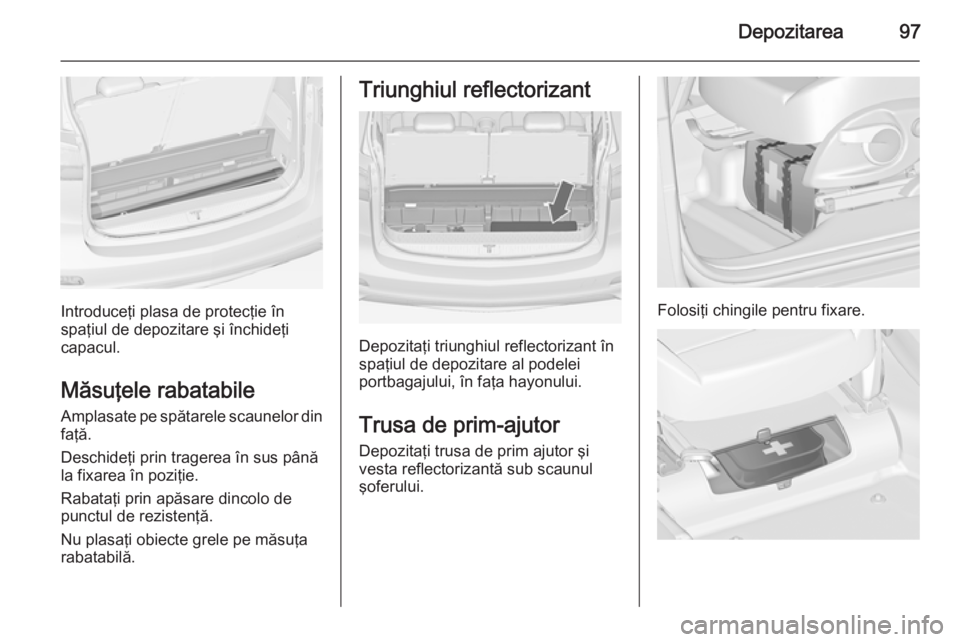

Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor
Depozitaţi trusa de prim ajutor şi
vesta reflectorizantă sub scaunul
şoferului.
Folosiţi chingile pentru fixare.

98Depozitarea
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, se
recomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.Montarea portbagajului de
acoperiş
Autovehiculele cu bare de amarare
Fixaţi portbagajul de acoperiş în zona
orificiilor indicate în ilustraţie prin
săgeţi.
