Guida e funzionamento209
Attivazione
Quando si è in cerca di un parcheg‐
gio, premere il pulsante D per circa
un secondo per attivare il sistema.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/h e cerca uno spazio di parcheggio fino a una velocità mas‐
sima di 30 km/h.
La distanza parallela massima con‐ sentita tra il veicolo e una fila di veicoli
parcheggiati è 1,8 metri.
Funzionamento
Se il veicolo passa accanto a una fila
di veicoli con il sistema attivato, il di‐
spositivo di assistenza al parcheggio
avanzato cerca uno spazio di par‐
cheggio adeguato. Al rilevamento di
uno spazio adeguato, il sistema
emette una segnalazione visiva sul
Driver Information Centre e una acu‐ stica.
Se il veicolo non viene arrestato entro
10 metri dalla proposta, il sistema ini‐
zia a cercare un altro spazio di par‐
cheggio idoneo.
Lo spazio di parcheggio proposto dal
sistema viene accettato arrestando il veicolo entro 10 metri dalla segnala‐
zione di stop. Il sistema calcola le ma‐ novre ottimali per effettuare il par‐
cheggio. Quindi guida il conducente
al parcheggio fornendo istruzioni det‐
tagliate.

210Guida e funzionamento
Le istruzioni sono:■ segnalazione di velocità di marcia superiore a 30 km/h,
■ richiesta di arrestare il veicolo al ri‐ levamento di uno spazio di par‐
cheggio,
■ direzione di guida durante le mano‐
vre di parcheggio,
■ posizione del volante durante le manovre di parcheggio,
■ per alcune istruzioni è prevista la visualizzazione di una barra di
avanzamento di stato.Un parcheggio eseguito con esito po‐
sitivo viene confermato dal simbolo
del "traguardo".
Fare sempre molta attenzione alle se‐ gnalazioni acustiche emesse dal si‐
stema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua significa che la di‐ stanza da un ostacolo è inferiore a
circa 30 cm.
Cambio del lato di parcheggio
Il sistema è configurato per cercare
parcheggi sul lato del passeggero an‐ teriore. Per rilevare spazi di parcheg‐
gio sul lato del conducente, posizio‐
nare l'indicatore di direzione sul lato
del conducente.
Visualizzazione delle priorità
All'attivazione del dispositivo di assi‐
stenza al parcheggio avanzato, il
Driver Information Centre visualizza
un messaggio. Saranno visualizzati
messaggi con maggiore priorità,
ad es. i messaggi del veicolo 3 128.
Dopo aver confermato il messaggio
premendo il pulsante SET/CLR, il si‐
stema visualizza nuovamente i mes‐
saggi di ausilio al parcheggio per po‐ ter così continuare con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
■ si preme il pulsante D per circa
un secondo
■ le manovre di parcheggio sono por‐
tate a termine con successo
■ la velocità di marcia è superiore a 30 km/h
■ disinserendo l'accensione

Guida e funzionamento211
La disattivazione eseguita dal condu‐cente o dal sistema viene segnalata
dall'indicazione Parcheggio
disattivato sul Driver Information Cen‐
tre.
Guasto
Il Driver Information Centre visualizza un messaggio se:
■ il sistema è difettoso;
■ il conducente non porta a termine con successo le manovre di par‐
cheggio;
■ il sistema non è funzionante.
Se un oggetto viene rilevato durante le manovre di parcheggio, Fermarsi
viene visualizzato sul Driver Informa‐
tion Centre. La rimozione dell'oggetto
in questione consentirà di proseguire
le manovre di parcheggio. Se l'og‐
getto non viene rimosso, il sistema
viene disattivato. Premere il pulsante
D per circa un secondo per attivare
il sistema e cercare un nuovo spazio
di parcheggio.
Indicazioni importanti sull'uso
dei sistemi di ausilio al
parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
I sensori possono non funzionare
correttamente se coperti, per
esempio, da neve o ghiaccio.
Il sistema di ausilio al parcheggio può non funzionare correttamente a causa di carichi pesanti.

212Guida e funzionamentoIn caso di presenza di veicoli più
alti (ad esempio fuoristrada, mini‐
van, furgoni) si applicano condi‐ zioni speciali. Non è possibile ga‐
rantire il rilevamento di oggetti
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
Il sistema di ausilio al parcheggio
non rileverà oggetti fuori dalla por‐
tata di rilevamento.
Avviso
Il sistema di ausilio al parcheggio ri‐
leva automaticamente un dispositivo
di traino installato in fabbrica, disat‐ tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐
getto inesistente (disturbi d'eco)
causati da disturbi esterni acustici o
meccanici.
Il sistema avanzato di ausilio al par‐
cheggio potrebbe non rilevare even‐ tuali variazioni dello spazio di par‐
cheggio dopo aver iniziato le mano‐
vre.
Avviso
Guidare il veicolo per almeno 40 km
per tarare automaticamente il si‐ stema, prima di utilizzare il disposi‐
tivo di assistenza al parcheggio
avanzato per la prima volta.
Allarme angolo morto
laterale Il sistema di allarme angolo morto la‐terale rileva e segnala oggetti su en‐
trambi i lati del veicolo, entro una
certa zona "di angolo morto". Il si‐
stema avvisa visivamente in ogni
specchietto esterno quando si rile‐
vano oggetti che non potrebbero es‐
sere visibili negli specchietti interni ed esterni.
I sensori del sistema sono ubicati sul
lato sinistro e destro del paraurti del
veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva: ■ Veicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido.
■ Pedoni, ciclisti o animali.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il con‐
ducente attiva un indicatore di dire‐
zione, il simbolo B comincia a lam‐
peggiare in giallo per avvisare di non cambiare corsia.

Guida e funzionamento213
L'allarme angolo morto laterale è at‐
tivo a velocità comprese tra 10 km/h
e 140 km/h. Velocità superiori ai
140 km/ora disattivano il sistema,
come segnalato dal simbolo luminoso B su entrambi gli specchietti esterni.
Riducendo di nuovo la velocità i sim‐
boli luminosi si spegneranno. Se un
veicolo viene quindi rilevato nella
zona di angolo morto, i simboli di av‐
vertimento B si illumineranno come
consueto sul lato interessato.
All'accensione del motore, entrambi i display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel menu Impostazioni del
Visualizzatore Info, personalizza‐
zione del veicolo 3 136.
Il Driver Information Center (DIC) vi‐
sualizzerà un messaggio di conferma
della disattivazione.
Zone di rilevamento
Il sensore del sistema copre una zona di circa 3 metri su entrambi i lati del
veicolo. Questa zona comincia in cor‐ rispondenza di ciascuno specchietto
esterno e si estende di circa 3 metri
verso la parte posteriore del veicolo.
L'altezza della zona è compresa tra
circa 0,5 metri e 2 metri dal suolo.
Il sistema viene disattivato se il vei‐
colo traina un rimorchio.
L'allarme angolo morto laterale è con‐
cepito per ignorare oggetti fissi, come guardrail, piloni, cordoli, pareti e tra‐
verse. I veicoli parcheggiati o i veicoli
provenienti in senso contrario non
vengono rilevati.Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in caso di pioggia.
L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro del paraurti posteriore sono copertida fango, sporco, neve, ghiaccio, fan‐
ghiglia o in caso di temporale. Istru‐
zioni per la pulizia 3 279.
In caso di guasto del sistema o di mal‐
funzionamento causato da problemi
temporanei, il Driver Information Cen‐ ter (DIC) visualizza un messaggio. Ri‐ volgersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐ tromarcia visualizzando l'area poste‐riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.

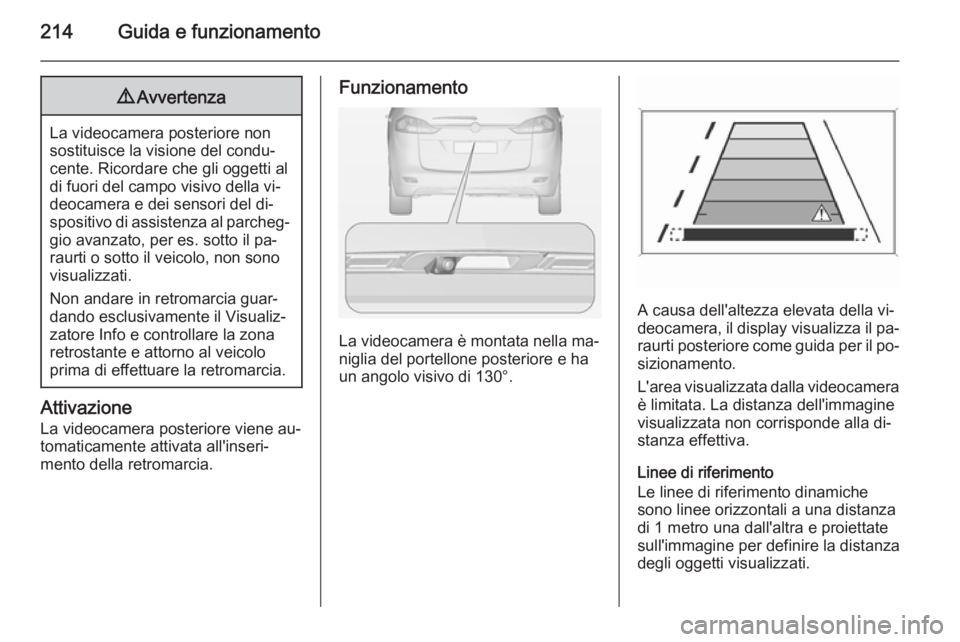

214Guida e funzionamento9Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.
A causa dell'altezza elevata della vi‐ deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.

Guida e funzionamento215

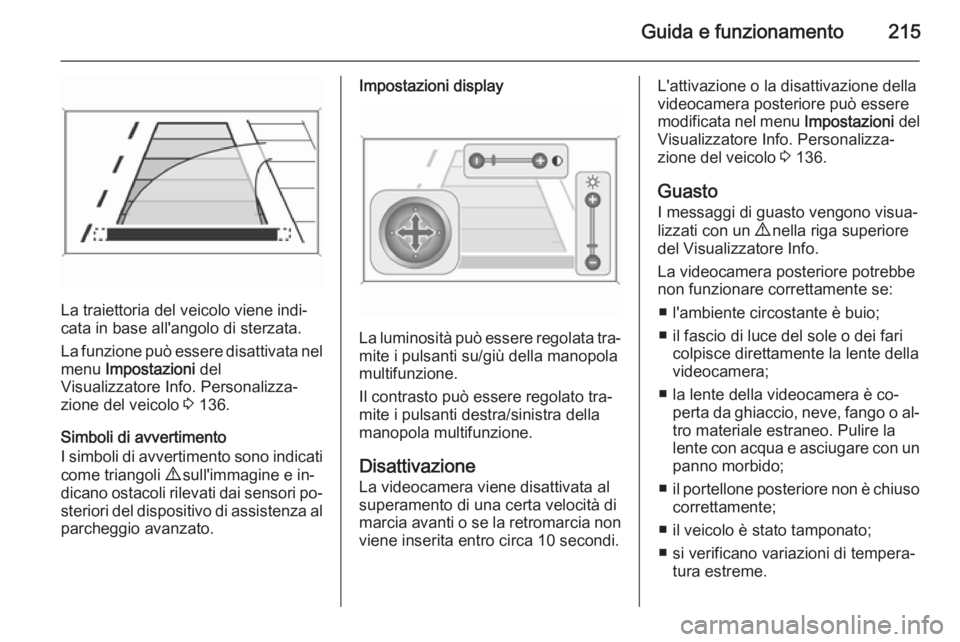

La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.

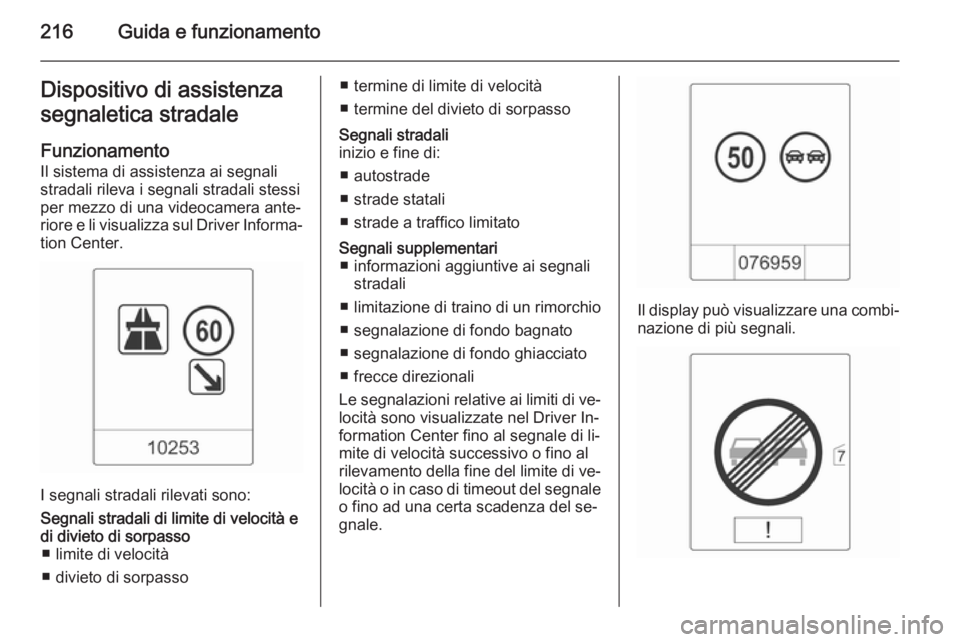

216Guida e funzionamentoDispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐
riore e li visualizza sul Driver Informa‐ tion Center.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
inizio e fine di:
■ autostrade
■ strade statali
■ strade a traffico limitatoSegnali supplementari ■ informazioni aggiuntive ai segnali stradali
■ limitazione di traino di un rimorchio ■ segnalazione di fondo bagnato
■ segnalazione di fondo ghiacciato
■ frecce direzionali
Le segnalazioni relative ai limiti di ve‐ locità sono visualizzate nel Driver In‐
formation Center fino al segnale di li‐
mite di velocità successivo o fino al
rilevamento della fine del limite di ve‐
locità o in caso di timeout del segnale o fino ad una certa scadenza del se‐
gnale.
Il display può visualizzare una combi‐ nazione di più segnali.

Guida e funzionamento217

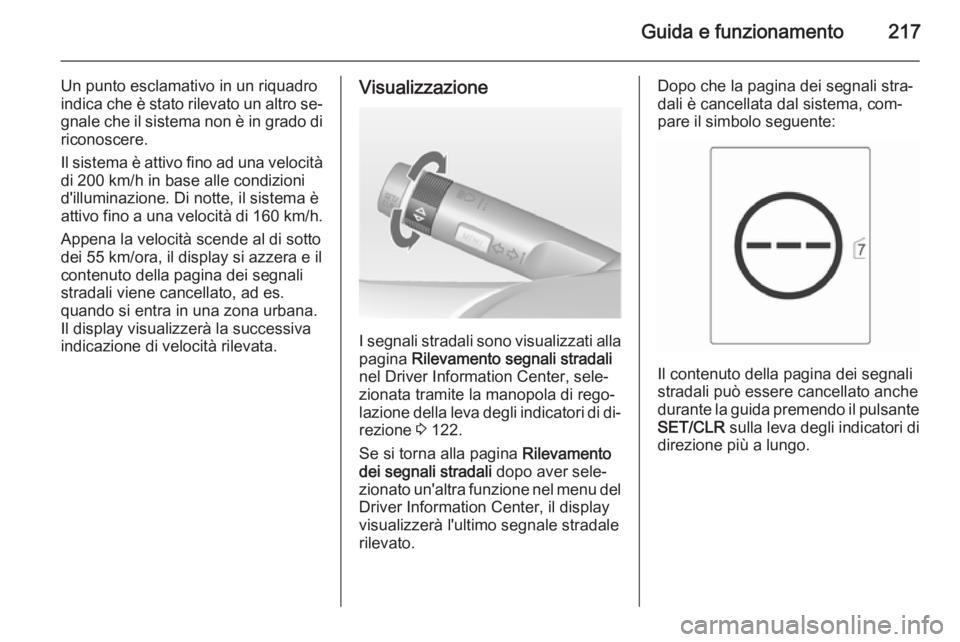

Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità scende al di sotto
dei 55 km/ora, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.Visualizzazione
I segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Center, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 122.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il displayvisualizzerà l'ultimo segnale stradalerilevato.
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere cancellato anche durante la guida premendo il pulsante SET/CLR sulla leva degli indicatori di
direzione più a lungo.

218Guida e funzionamento

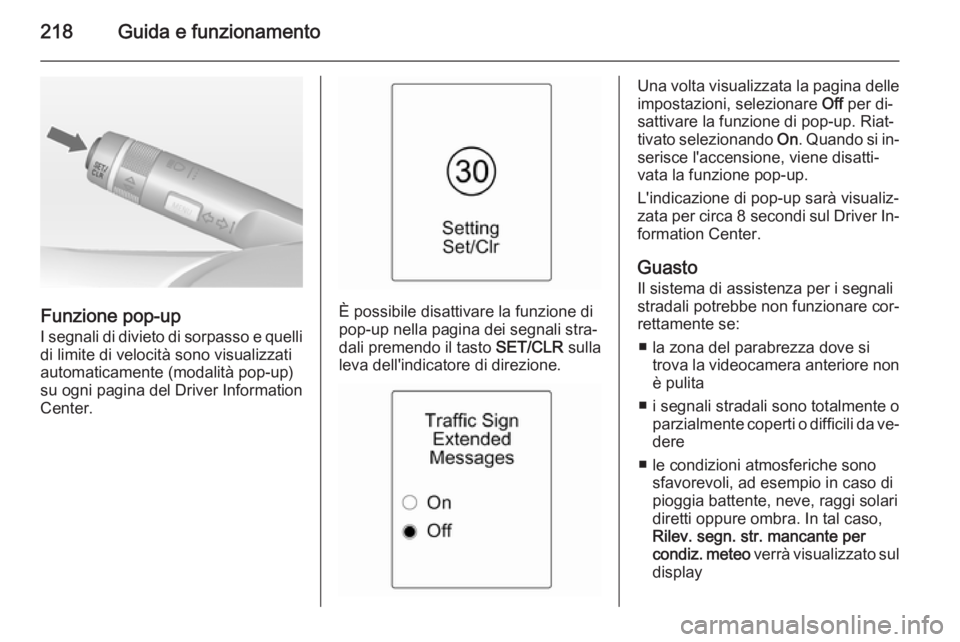

Funzione pop-up
I segnali di divieto di sorpasso e quelli di limite di velocità sono visualizzatiautomaticamente (modalità pop-up)
su ogni pagina del Driver Information
Center.È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione.
Una volta visualizzata la pagina delle
impostazioni, selezionare Off per di‐
sattivare la funzione di pop-up. Riat‐
tivato selezionando On. Quando si in‐
serisce l'accensione, viene disatti‐
vata la funzione pop-up.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso dipioggia battente, neve, raggi solaridiretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display
